小型龙门数控铣雕加工设备结构

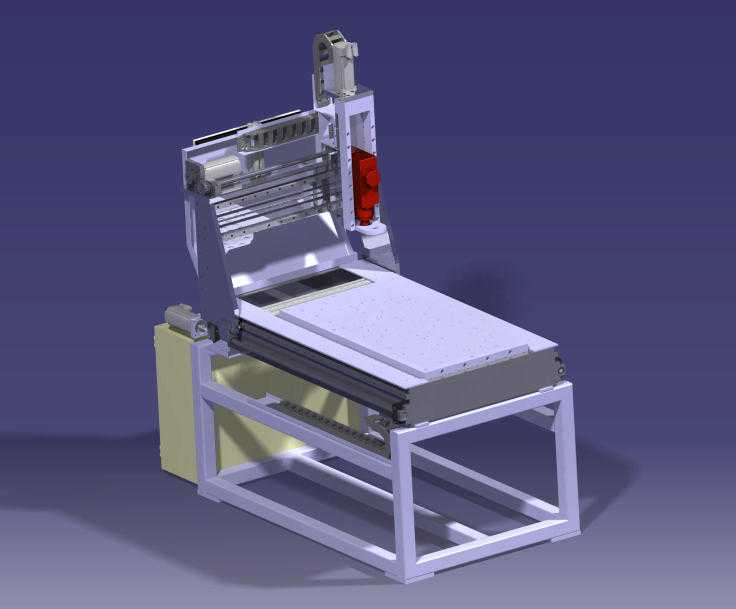

　　这套小型龙门式数控加工设备主要面向实验室、小批量加工、教学验证以及轻型零件试制场景，结构形式接近桌面型数控铣雕机，可用于非金属板材、软金属、木工件、泡沫件、塑料件及轻型铝件的铣削、开槽、钻孔、轮廓切割和表面雕刻。设备采用床身框架加龙门移动的布置方式，底部为焊接矩形管机架，承担整机承重、减振和安装基准；工作台面布置在框架上方，工件通过压板、夹具或真空吸附方式固定，适合平面板材和规则块状零件的加工。

　　从结构设计思路看，整机把刚性、可制造性和维护空间放在同一层级考虑。底架采用方管拼焊形成封闭轮廓，前后横梁与左右支腿之间形成稳定支撑，底部保留开放空间，便于安装电气柜、驱动单元、线缆拖链和冷却或吸尘附件。机架上方的工作台不追求复杂造型，而是强调平面度、安装孔位一致性以及与运动轴的平行关系。实际建模时需要重点控制工作台面到主轴端面的有效距离，这个尺寸直接决定最大装夹高度，也影响刀具伸出长度和切削稳定性。

　　X、Y、Z三个进给方向采用直线导向与传动元件组合。长行程方向通常沿床身前后布置，导轨承担侧向力和倾覆力矩，传动件位于两导轨之间或靠近受力中心，以减少偏载；横向运动由龙门梁承担，滑座沿梁体移动，主轴组件安装在滑座上；竖直方向通过滑板带动主轴上下进给，完成进刀、抬刀和深度控制。龙门立柱与横梁连接处是整机刚度的关键区域，建模时应保证连接板厚度、螺栓分布和加强筋位置能够承受铣削时产生的反向力，避免主轴端出现过大挠度。

　　主轴单元布置在Z轴滑板前端，红色主轴部分通过夹持座固定，便于后期更换不同功率或不同夹持规格的主轴。主轴中心线应尽量靠近导向件和滑块组，缩短切削力到支撑点的力臂，这对小型设备尤其重要。由于轻型机架的固有刚性无法与大型工业机床相比，设计上更适合采用高转速、小切深、快进给的加工策略，通过减小单次切削载荷来保证表面质量和轨迹精度。

　　设备外形呈长方体开放结构，前侧和左右侧保留较大操作空间，工件上下料不需要进入封闭防护内部，适合手工频繁换件的实验环境。安装边界方面，需要在设备四周预留维护距离：后侧要考虑拖链弯曲半径、线缆走向和驱动元件拆装，左右侧要保证龙门移动极限不与墙面或操作台干涉，前侧需留出装夹、清屑和观察加工过程的空间。底部机架应放置在平整承重面上，若用于连续切削，建议增加可调垫铁或减振垫，以保证床身水平并降低振动传递。

　　传动与控制部分围绕伺服进给和数控系统展开，驱动电机通过连接件将动力传递给进给轴，轴端支撑、联轴器、限位开关和原点开关都需要在三维布局中预留位置。电气元件可集中放置在床身侧箱体内，强弱电走线分开，拖链内预留弯曲半径，避免高速往复运动时线缆拉扯。对于雕刻、铣削和钻孔复合使用的设备，还应在主轴附近考虑吸尘罩、冷却管路或防屑挡板的安装接口，这些附件虽然不决定主体运动，却直接影响现场使用效果。

　　从建模细节看，框架件适合用焊接结构表达，运动件则要体现装配关系：导轨与安装面贴合，滑块与滑座连接，丝杠或同步传动件两端保持同轴，主轴夹持座具备锁紧和调整空间。静态承载件可采用钢制焊接件以提高稳定性，运动部件在满足强度的前提下宜采用较轻的铝制结构，以降低移动质量，提高加速度响应。整机不是单纯追求庞大厚重，而是在桌面级尺寸范围内，通过合理的轴系布置、支撑跨距和连接刚度，实现快速、精确且可重复的轻型数控加工。
