步进电机立式安装固定支撑座

　　这套支撑结构主要面向小型步进电机在桌面自动化设备、3D打印运动模组、点胶工位、小型送料机构以及教学实验平台中的立式安装需求。现场调试时经常遇到电机输出轴需要与下方丝杠、同步带轮或转盘保持同轴的情况，若直接把电机悬空锁在薄板上，运转加减速阶段很容易出现电机壳体晃动、带轮跳齿、定位重复精度漂移等问题。该支架通过底部环形避让区与上部电机贴合面的组合，把电机载荷传递到设备底板，同时给输出轴、联轴器和锁紧螺母留出操作空间。

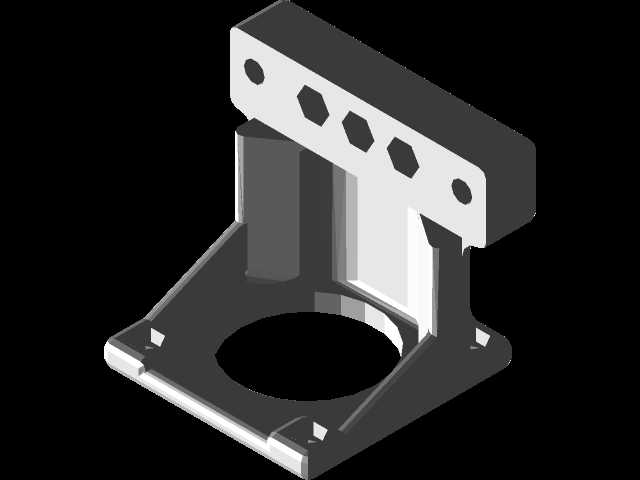

　　从结构布局看，下部承载板采用近似方形的铺开形式，中部开出大直径圆孔，圆孔边缘保留连续翻边式承托区域，四个角位布置安装孔位。这样处理有两方面考虑：一是电机前端盖或输出轴组件可以从圆孔中穿过，避免支架底面与轴端、联轴器发生干涉；二是螺栓锁紧点分布在远离中心的四角，拧紧后支架对底板的压强分布更均匀，单侧受载时不容易翘曲。底板两侧还做了局部加强折边，使薄板结构在电机横向拖拽同步带时仍能保持刚性，减少支架板面的弹性变形。

　　上部竖立的安装面用于贴合步进电机前端法兰。板面设置两个圆形通孔，对应电机端盖的主固定螺栓；中间连续布置三个六边形镂空孔，既可以作为减重孔，也能在装配时观察电机端盖位置、穿过线束或作为工具避让口。六边形孔相比普通圆孔在相同开孔面积下保留了更多斜向材料路径，对板面抗弯和抗扭有一定帮助。竖立板与底板之间不是简单直角拼接，两侧增加了三角形或弧形过渡支撑肋，把电机工作时产生的倾覆力矩导向底板，避免竖立板在频繁正反转过程中沿焊缝或折弯线疲劳开裂。

　　实际安装边界需要重点核对三组尺寸。第一组是底部安装孔的孔距与孔径，它决定支架能否直接固定在现有设备面板、铝型材滑台或工装底板上；若孔位不匹配，底部平板仍有足够余量进行扩孔或转接。第二组是上部电机安装孔的中心距与贴合面高度，需与所选步进电机前端盖螺栓孔、电机轴伸出长度对应，保证电机轴穿过支架后能与联轴器正常啮合。第三组是中央圆孔直径和支架内部净空，这个尺寸要大于电机输出轴、联轴器或带轮的最大旋转外径，防止运动件与支架摩擦。

　　设计思路上，该件没有采用厚重整体铣削结构，而是利用板件折弯、肋板支撑和大面积镂空来平衡刚度与重量。对于NEMA规格小型步进电机这类载荷不大但启停频率较高的应用，过重的支座会增加运动轴负载，过薄的平板又会带来共振；因此支架在电机贴合面、底部承托面和侧向支撑肋之间形成封闭传力路径。电机产生的扭矩通过法兰螺栓传到竖立板，再经两侧支撑肋分解到底板，最终由四角固定螺栓传入设备机架。

　　在应用场景中，这类支架既可以用于固定安装的电机，也可以装在需要随滑台移动的运动机构上。用于固定工位时，重点关注底面与安装基准面的平行度，确保电机轴与执行机构同轴；用于移动轴时，则要控制支架整体质量和质心位置，避免电机安装得过高导致滑台加减速时摆动。支架前方的开放区域方便放入联轴器紧固扳手，后侧和侧面的镂空结构有利于电机表面散热，减少长时间通电运行时热量在封闭罩壳内积聚。

　　建模时应把支架作为电机与设备底板之间的接口件来检查，而不是单独看待。装配阶段需同步放入步进电机、联轴器、丝杠或带轮、底部紧固件以及相邻防护罩，确认螺栓装入方向、工具旋转空间、线束弯曲半径和运动件最大外轮廓。尤其要注意上部圆形固定孔与六边形镂空孔之间的板宽，这里是法兰螺栓锁紧时的主要承压区，不宜在后续修改中过度削弱。底部圆孔周围也要保留足够宽度，以免电机轴穿过之后，支架承托环带过窄造成局部变形。

　　从维护角度看，该结构把电机拆装面暴露在外侧，松开上部法兰螺栓即可分离电机；底部支架不必整体拆除，便于更换电机或调整传动件。对于多台小设备并行装配的产线，这种孔位明确、避让充分、支撑路径清晰的支座，能够减少现场配钻、垫片调整和二次返工的概率。
