带径向紧定孔的沟槽式弹性轴联轴器

　　这类带多道螺旋沟槽的弹性轴联轴器，在小型自动化设备、桌面级运动机构、检测工装、通讯终端装配线以及轻载伺服传动场景里使用频率很高。它的核心作用不是单纯把两根轴“接起来”，而是在主动轴与从动轴之间传递扭矩的同时，吸收两轴之间不可避免的微量不同轴误差。实际装机时，电机输出轴、丝杆轴、编码器轴或者小泵轴很难做到绝对同心，加工公差、轴承座装配偏差、机架受力后的微变形都会引入径向偏移、角向偏摆和轴向窜动；如果采用刚性直套连接，这些偏差会直接转化为轴颈、轴承和电机端盖的附加载荷，短时间内就可能出现轴承发热、异响甚至轴端疲劳断裂。

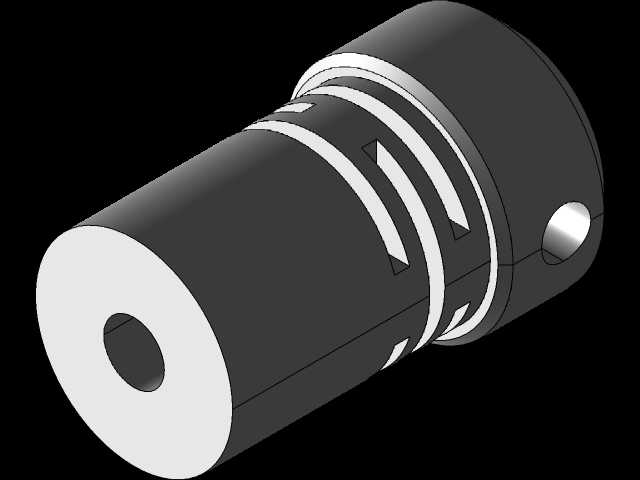

　　从结构上看，该零件主体为一体式圆柱套筒，两端分别加工出同轴的轴孔，用于容纳动力输入侧与负载侧的轴段。套筒中段不是完整实体，而是通过连续切除材料形成数道螺旋走向的弹性沟槽，沟槽之间保留的薄壁梁构成可弹性变形的挠性区段。这种一体切槽方案省去了中间膜片、弹性体、销钉或十字滑块等分立零件，不存在配合间隙累积，也没有橡胶元件老化、粘接失效的问题；扭转受力时，沟槽侧壁发生可控弹性弯曲，既能传递旋转力矩，又能在径向和角向错位时产生柔顺补偿。与多件装配式联轴器相比，它的转动惯量更低，空程回差更容易控制，在频繁正反转、定位精度要求较高的小扭矩传动中表现稳定。

　　右端筒体上可以看到径向贯通的螺纹孔，这是紧定螺钉安装位。装配时先将两侧轴分别插入轴孔，调整好插入深度和轴端间距，再拧入紧定螺钉，使螺钉端部压在轴的平面或凹坑上，实现周向固定和轴向限位。实际设计时需要注意，紧定螺钉孔会削弱局部筒壁截面，因此孔位通常布置在沟槽区之外的实体夹持段，避免弹性梁区域出现应力集中。轴孔与轴颈之间建议选用小间隙或过渡配合：间隙过大会造成冲击和回差，过盈过大则装拆困难，并可能把薄壁套筒撑至变形。对于需要频繁维护的工位，可在轴上铣出定位平面，让螺钉端面贴合平面，锁紧可靠性明显高于直接顶在圆轴表面。

　　建模过程中，先确定两端轴孔直径、套筒外径和总长这三个边界尺寸，再根据所需补偿量和额定扭矩划分弹性段长度。沟槽宽度不能只按外观绘制，切槽越宽、剩余壁厚越薄，柔性越好，但可传递的扭矩越低，扭转刚度也会下降；反之，沟槽窄、梁壁厚，则趋近刚性连接，补偿能力不足。螺旋升角和圈数同样影响性能：圈数增加时，角向和轴向补偿能力提升，但扭转弹性变形增大，高精度同步场合需权衡。建模时可用螺旋线引导切除，或通过多段草图包覆后切槽，保证沟槽底部圆角连续，避免尖角留下疲劳裂纹源。两端实体夹持段要保留足够长度，使紧定螺钉压紧区远离弹性槽，既保证夹持力，又防止锁紧时压塌薄壁。

　　安装边界方面，套筒外径决定了外围所需的径向安全空间，机架、线轨或传感器支架不能与外圆干涉；两端轴孔的插入深度应在图纸或模型中明确，避免轴顶死到孔底，也不能插入过短导致夹持不足。联轴器中段弹性沟槽区域不允许承受夹持力，不能把卡盘、压块或锁紧环直接作用在槽区。若用于伺服电机与滚珠丝杆连接，还应核算最高转速下的动平衡，一体式结构本身对称性较好，但紧定螺钉数量和布置应尽量成对，减少单边质量带来的振动。

　　在选型和结构复核时，不能只看孔径是否匹配，还要把计算扭矩、启停冲击、转速、错位量和工作温度一起纳入。小型通讯设备、检测仪器和轻工自动化机构中，载荷通常不大，但对运转平顺性、噪声和定位重复性敏感，这种切槽式弹性套筒正好兼顾结构紧凑与免维护的需求。三维建模时保留轴孔、紧定螺纹孔、沟槽圆角和端部倒角等细节，能够直接用于干涉检查、装配模拟和工程图输出，也便于后续根据不同轴径派生系列规格。
