施耐德多按钮应急电气控制操作盒

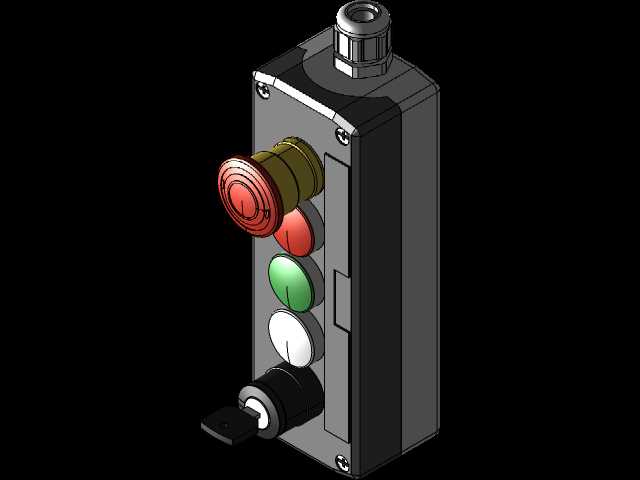

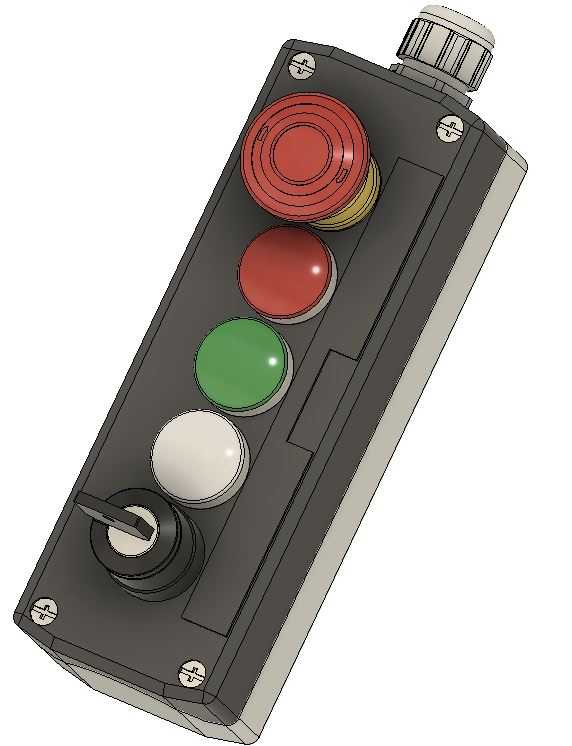

　　这款应急电气控制操作装置，主要面向工业现场突发工况下的快速指令下发场景，常见于生产线旁应急操作点位、设备检修段的临时管控位、仓储物流输送线的急停布点、小型成套设备的本地操作端，在需要人员近距离快速触发启停、状态切换、应急切断的作业场景中承担核心指令输入功能。装置本体采用长方体硬质壳体结构，壳体边角做小圆弧过渡处理，避免现场安装搬运过程中剐蹭作业人员，也能减少磕碰带来的壳体形变风险，壳体四角布置内六角固定螺丝，将上盖与底座紧密压合，配合壳体接缝处的密封结构，可满足常规工业车间的粉尘、少量溅水防护需求，适配多数非极端恶劣的室内工业作业环境。操作面的元件布局完全贴合现场人员的操作习惯做排布，最上方布置大直径蘑菇头式急停按钮，

　　按钮头部做防滑纹理处理，触发行程短、按压力度要求低，突发状况下人员无需精准定位即可快速拍击触发，切断设备运行回路；急停按钮下方依次排布红、绿、白三颗平钮，分别对应故障复位、运行启动、状态确认/辅助功能触发的常规操作逻辑，按钮直径统一，按压反馈清晰，不同颜色的按钮头做差异化的色母着色，长期使用不会出现标识脱落、褪色模糊的问题；操作面最下方布置两档位旋钮开关，用于控制模式切换，比如本地/远程控制权限切换、手动/自动运行模式切换，旋钮手柄做加长防滑处理，带档位自锁结构，切换到位后有明确的触感反馈，避免误触移位。壳体顶部的线缆引入端采用防水格兰头结构，可适配常规外径的控制线缆，锁紧后可固定线缆避免拉扯导致的内部接线松脱，

　　同时封堵线缆与壳体的间隙，提升防护性能。从安装适配性来看，壳体背部预留平整安装面，可直接通过螺栓固定在设备侧壁、操作立柱、现场工位支架上，安装孔位的间距符合常规小型操作盒的通用安装尺寸，无需额外做安装支架的定制加工，可直接替换现场同规格的老旧操作盒。内部的元件安装槽位做统一的卡位设计，按钮、旋钮的安装座直接卡入壳体预设的卡槽内，无需额外打胶或者螺丝固定，装配时可快速完成元件定位，接线完成后直接扣合上盖锁紧四角螺丝即可完成组装，后期维护更换元件时，只需拆开上盖即可直接取出对应元件，无需拆解整个盒体的安装固定结构。在电路适配层面，盒内预留足够的接线空间，可容纳常规0.5-1.5平方毫米的多股控制线缆，

　　每个元件的接线端子位置预留充足的操作空间，方便接线人员完成压线、端子紧固、线号套管布置等作业，内部走线可沿着壳体预设的走线槽排布，避免线缆挤压到操作元件的活动部位，长期使用不会出现线缆绝缘层磨损的问题。这类操作盒在实际选型应用中，需要结合现场的控制回路电压、触点容量需求匹配对应参数的按钮元件，建模时完整还原了每个操作元件的凸起高度、操作面的倾斜角度——整个操作面相对安装底面做了小角度倾斜，当操作盒安装在站立作业的工位高度时，操作人员无需俯身即可清晰识别所有按钮的位置，符合人机工程学的操作视角要求，减少长期操作的视觉疲劳。壳体的壁厚做均匀化设计，整体壁厚控制在合理区间，既保证壳体的结构强度，在受到常规外力撞击时不会出现开裂，也不会因为壁厚过大导致整体重量超标，增加安装点位的承重负担。按钮的按压行程、旋钮的转动角度都按照工业元件的实际参数做还原，急停按钮的旋转复位结构也做了对应建模，可直观展示元件的动作逻辑，方便结构设计人员在做整机设备的操作点位布局时，直接套用模型做干涉检查，验证操作空间是否足够，避免后期生产装配时出现操作距离不足、元件与周边结构剐蹭的问题。
