鞋机维修工位框架结构草图设计

　　制鞋车间的日常运维场景里，零散的维修工具、待检修的鞋机部件、待调试的鞋类工装往往没有固定的归集工位，一线机修人员往返备件柜、拆解台、调试区的动线冗长，很多小型鞋厂的维修区直接用普通方桌临时搭建，既没有预留部件承托的分层空间，也没有针对鞋机狭长壳体、鞋楦配套件的避让结构，拆解后的螺丝、密封件、小型传动件随手摆放极易滚落丢失，待修的鞋机机头、压合组件直接堆在台面上还容易磕碰划伤配合面。这套框架结构的草图，正是从车间维修工位的实际痛点出发，先把日常修鞋机的全流程动作拆解开来：第一步是待修设备的进场暂存，第二步是外部护罩的拆解摆放，第三步是故障部件的检测与更换，第四步是修复后整机的空载试机，每一个环节对应的操作高度、置物空间、

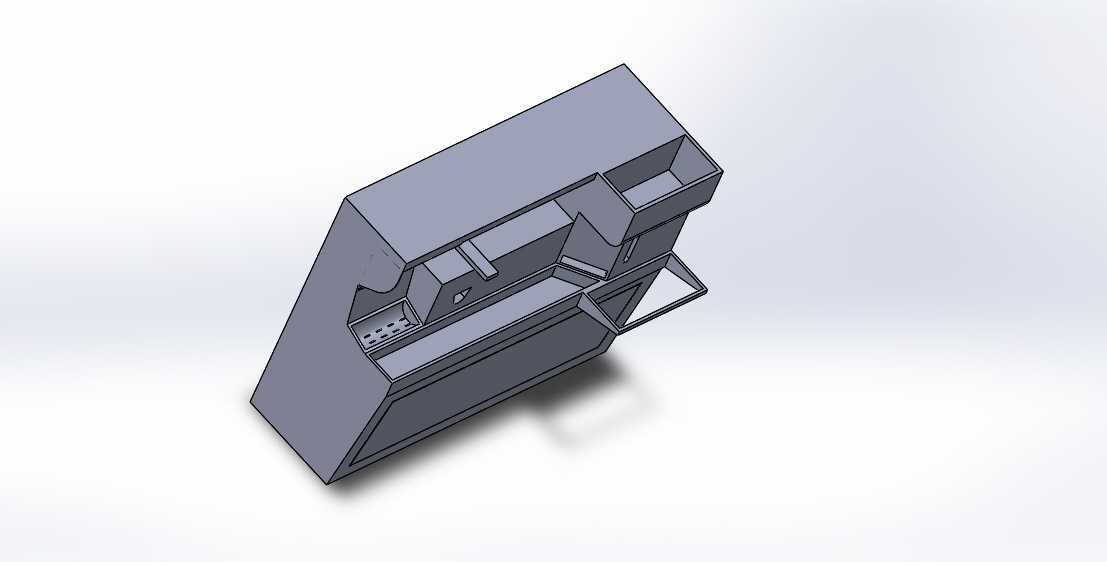

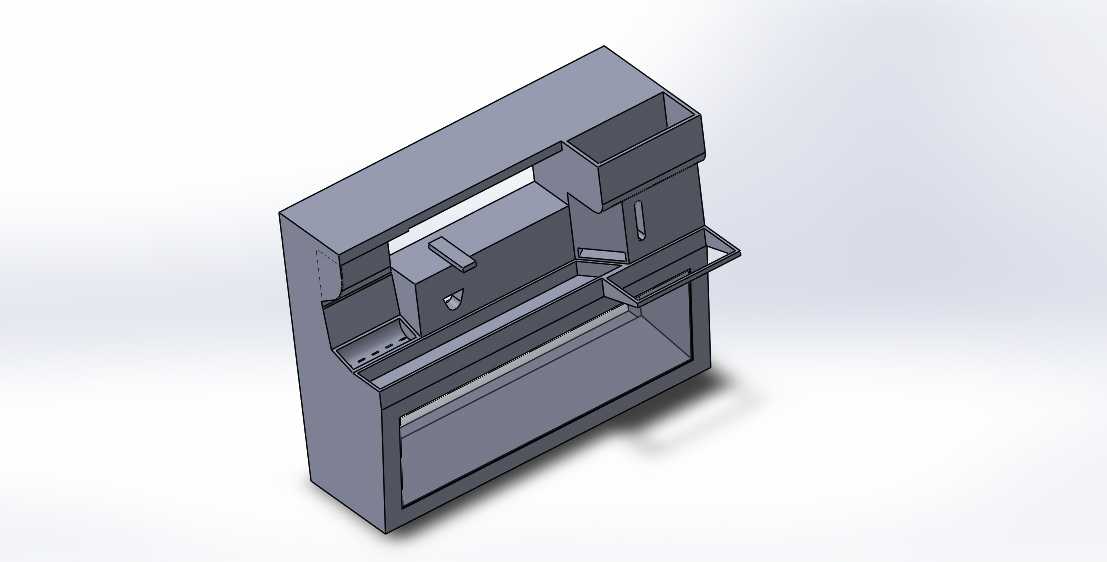

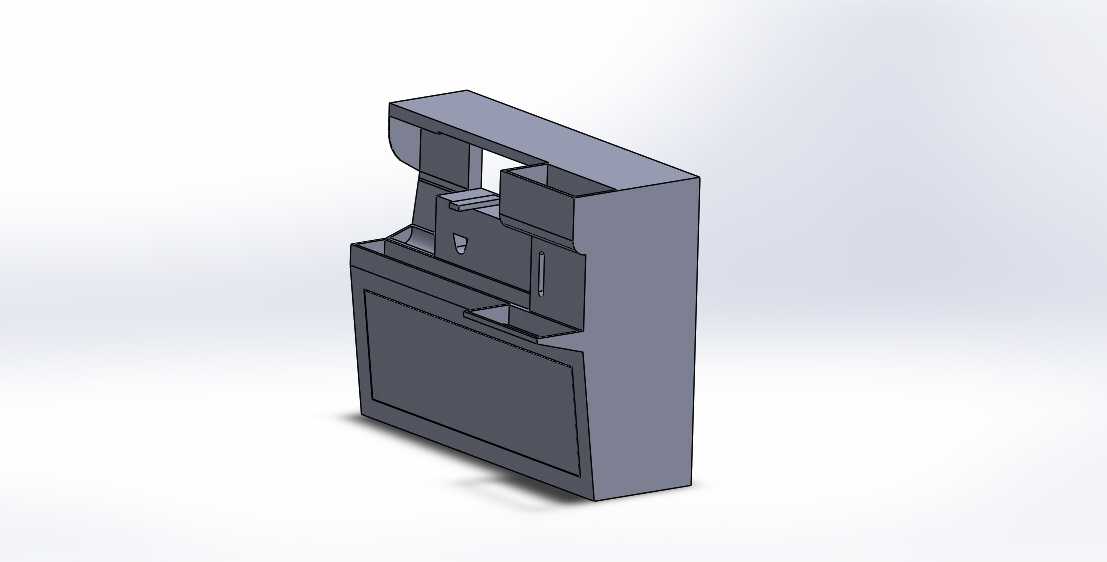

　　承重需求都不一样，不能用统一高度的平板台面一概而论。从结构布局来看，下部的大尺寸封闭柜体首先承担了重载储物的功能，车间里常用的鞋机维修备件比如更换用的加热管、压合气缸密封件、传动同步带、专用拆装扳手都可以分类收纳在柜内，避免开放式置物带来的油污堆积、杂物掉落问题，柜体的立面做了平整的封板处理，日常清扫地面的时候，拖地的水渍、打磨产生的胶屑不会溅入柜内污染备件，柜体的底部预留了100毫米左右的离地间隙，既可以方便液压叉车在调整工位位置的时候从底部叉入，也能避免车间地面残留的制鞋胶水、清洗积液长期浸泡框架底部板材。柜体上方的操作台面做了内凹的挡边设计，拆解鞋机部件的时候，细小的螺丝、弹簧、定位销即便从部件上脱落，

　　也会被挡边拦在台面范围内，不会直接滚落地面；台面后侧向上延伸的立式框架是整个结构的核心功能区，框架中部预留了开放式的分层置物格，拆解下来的鞋机护罩、控制电路板、加热模块可以按拆解顺序分层放置，装配的时候按照逆序取用即可，不用反复翻找混放的零件；框架上部的悬挑横梁并非装饰结构，它预留了安装小型起重吊钩的点位，针对鞋机里重量较大的压合底座、主传动电机，人工抬升拆装很容易造成腰部扭伤，挂上0.5吨级的手拉葫芦之后，就可以垂直起吊重型部件，精准对齐安装位，悬挑的跨度经过初步核算，覆盖了整个操作台面的中心区域，起吊的时候重物的重心始终落在台面支撑范围内，不会出现框架前倾的风险。框架右侧的竖向窄槽是专门为长条形工具设计的挂载位，

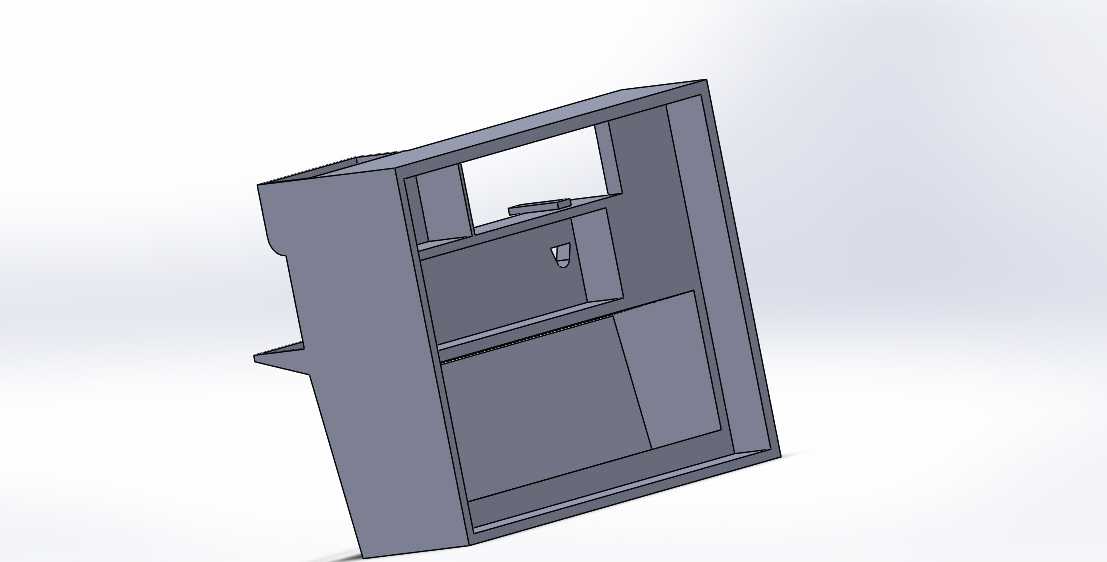

　　鞋机维修常用的扭矩扳手、内六角加长杆、剥线钳、热熔胶枪都可以插入槽内临时固定，操作的时候随手就能取用，不用在工具堆里翻找。从安装边界的角度考虑，这套工位框架的整体占地面积控制在1.2米×0.8米的区间内，和车间里标准的单人维修工位尺寸匹配，框架总高度控制在1.8米，不会遮挡车间顶部的照明灯管，也不会和上方的通风管道、动力桥架发生干涉；框架的后侧立面可以直接贴靠车间的隔墙布置，背面不需要预留额外的操作空间，侧面预留的500毫米通行间隙足够维修人员侧身传递待修部件，针对制鞋车间多粉尘、多胶水挥发物的环境，框架的所有棱边都做了圆角过渡，没有尖锐的突出棱角，搬运部件的时候不会刮伤操作人员的工作服，也不会刮花待修鞋机的外观漆面。目前这个方案还处于概念草图阶段，后续细化的时候还会在台面上增加耐油橡胶垫的铺设位，在框架侧面加装压缩空气快速接头，方便维修后吹扫部件内部的灰尘，立式框架的置物格也会根据常见鞋机部件的实际尺寸调整格口宽度，避免出现大部件放不进、小格子浪费空间的问题，整个结构没有复杂的传动零件，全部采用标准型材拼接即可完成加工，后期在车间现场组装的时候，不需要大型吊装设备，两名维修人员就能完成整体拼接就位，适配中小型制鞋企业维修区的低成本改造需求。
