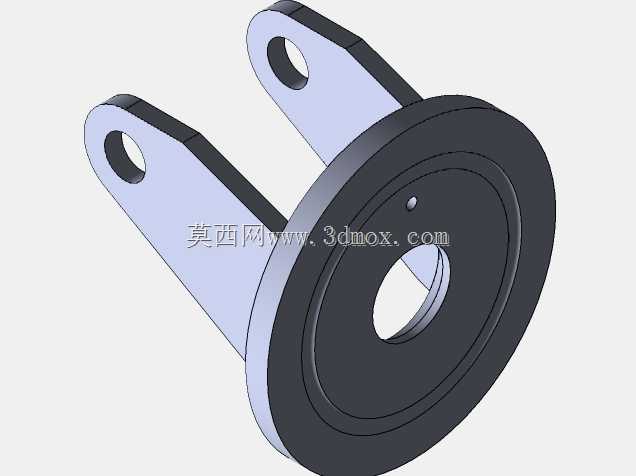

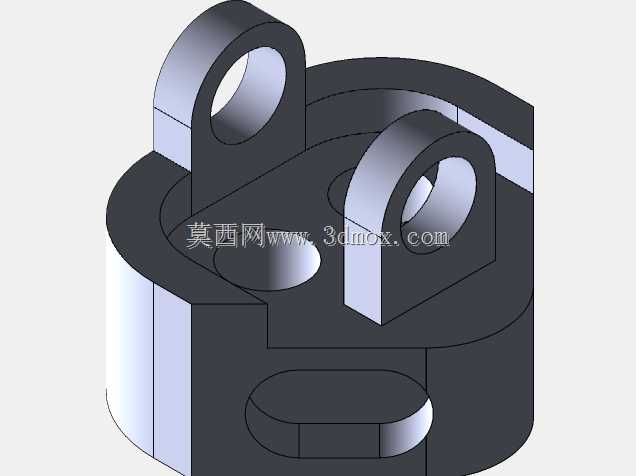

双叉耳带圆盘铰接连接构件

该构件属于机械传动与铰接系统中的核心连接部件，主要应用于需要实现铰接摆动、扭矩传递与轴向定位的工业设备场景，常见于工程机械的连杆机构、自动化生产线的摆臂连接端、农用机械的悬挂铰接点位以及轻工设备的往复运动组件中，承担着连接两个相对摆动部件、传递工作载荷同时限制非必要自由度的作用。从功能特性来看，该构件采用双叉耳配合圆盘基座的结构设计，两个平行伸出的叉耳上开设同轴通孔，用于穿装铰接销轴，可与配套的连杆端头形成稳定的铰接副，能够承受径向的拉压载荷与摆动过程中的交变应力，叉耳的平行度与孔位同轴度经过设计校核，可避免铰接过程中出现卡滞、偏磨的问题；后侧的圆盘基座设置有中心通孔，既可以穿装定位轴实现构件的轴向定位，也可以通过圆盘端面与配套安装面贴合，依靠端面摩擦力与中心孔的配合实现周向固定，圆盘上预留的小型定位孔可装入定位销，进一步防止构件工作过程中出现周向转动，提升连接的可靠性。在设计思路上，该构件优先考虑载荷传递的均匀性，叉耳与圆盘基座的衔接位置采用大圆弧过渡结构，有效降低应力集中系数，避免交变载荷作用下衔接位置出现疲劳断裂；圆盘部分采用阶梯式的端面设计，外层的凸台结构可以嵌入配套安装座的凹槽内，实现安装过程中的快速对位，减少装配调试的工作量，中心孔的台阶结构可适配不同直径的定位轴或者轴承组件，拓展了构件的适配场景。从安装边界来看，两个叉耳的间距经过标准化设计，可适配常规厚度的连杆接头，叉耳的外伸长度满足铰接摆动过程中不会与相邻部件发生运动干涉，圆盘的外径尺寸与常见的安装座孔径匹配，中心通孔的尺寸适配常用规格的铰接销轴与定位轴，整体外形紧凑，不会占用过多的安装空间，同时构件的各棱边均做了倒角处理，既可以去除加工毛刺避免装配划伤，也能够减少应力集中点，提升构件的整体使用寿命。该构件在工作过程中，既可以作为固定铰接座使用，将摆动连杆连接在固定机架上，也可以作为活动铰接端，连接两个做相对摆动的传动部件，能够适应低速重载、频繁往复摆动的工作工况，铰接部位可配套加装润滑衬套，降低销轴与叉耳孔的磨损速度，延长维护周期。
