立式多层光盘收纳存储架结构设计

　　这套立式碟片收纳结构的建模出发点，是解决桌面影音介质存放时零散堆叠、取用翻找不便的实际问题，日常工作室、影音爱好者桌面、小型文创门店的陈列区都能适配这类结构，既可以竖直放置在办公桌边角、书架隔层，也可以并排多组组合成整面碟片陈列墙，替代传统平放CD盒摞放时拿取单张就要挪动整摞的麻烦。

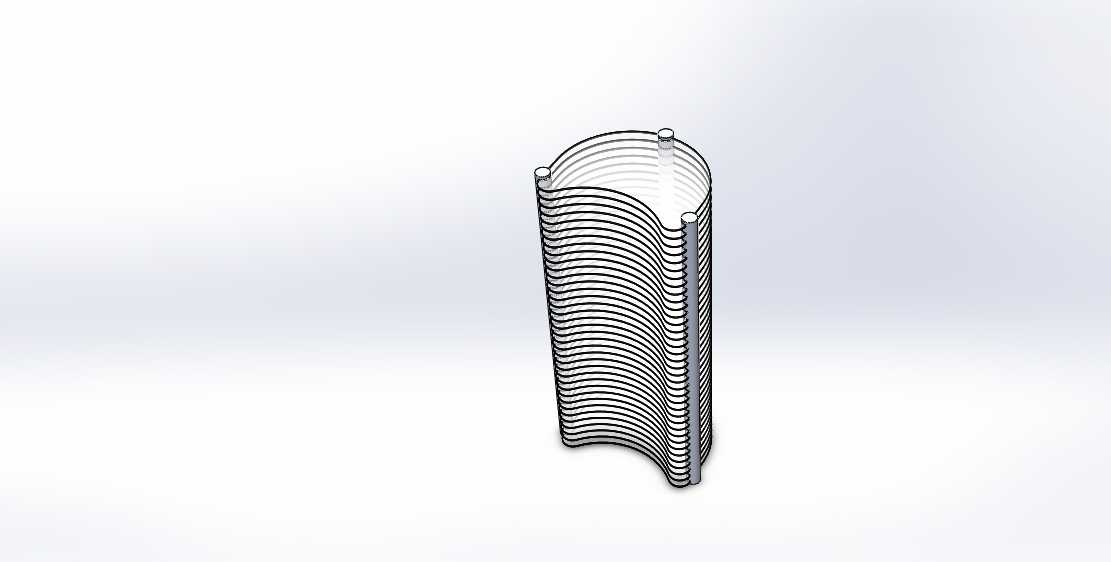

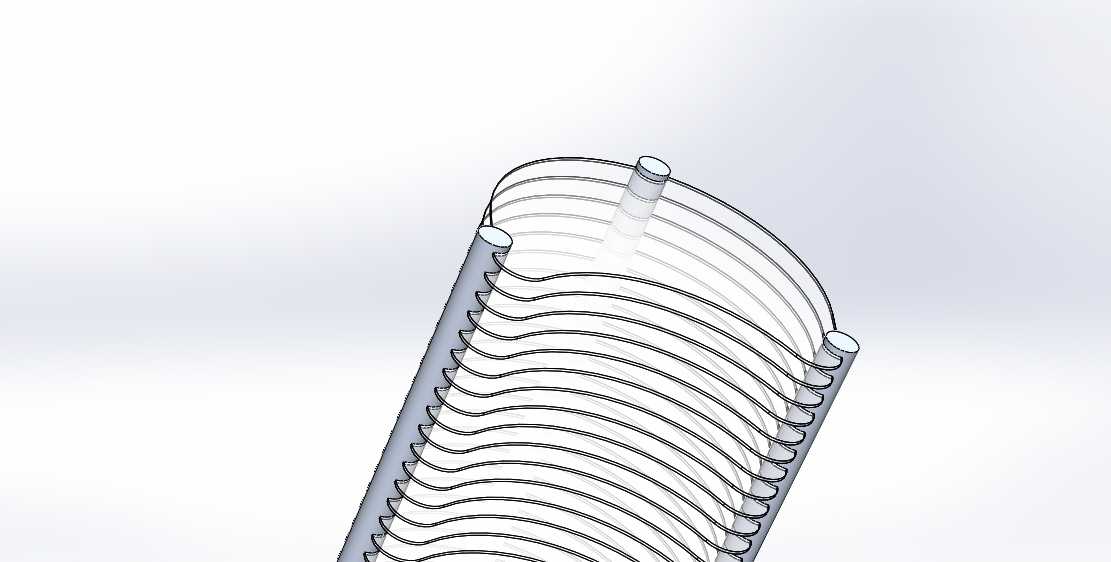

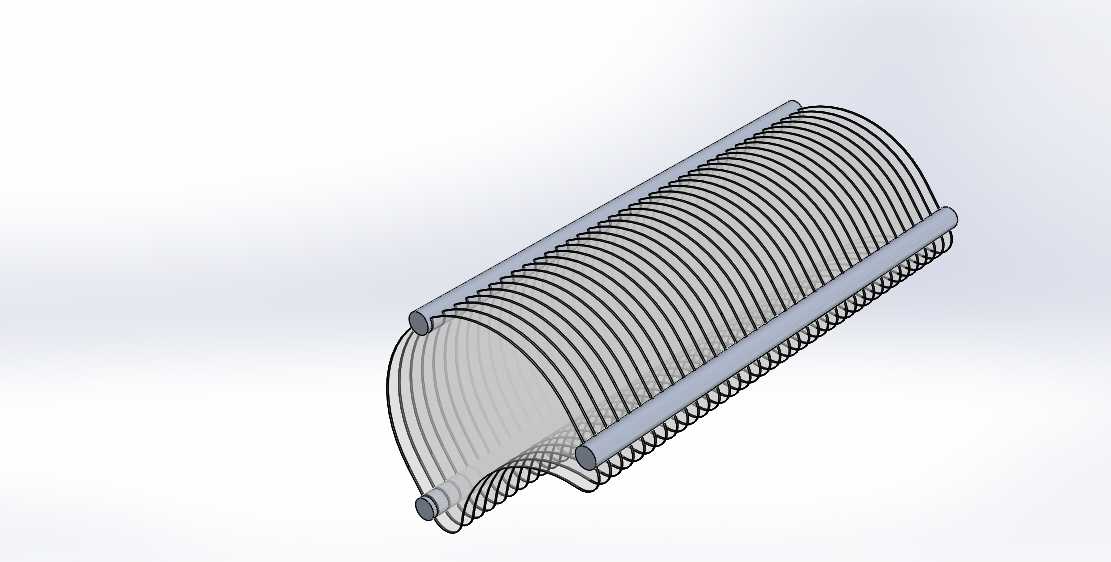

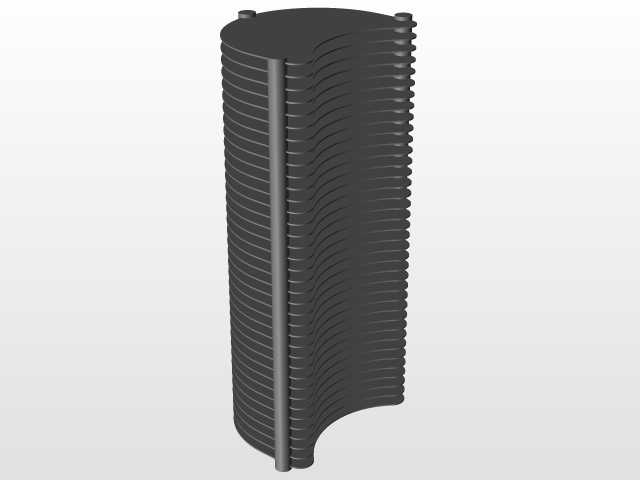

　　从结构形态来看，整体采用窄长立式柱体布局，主体承载部分为连续层叠的弧形托片，每一层托片都预留出刚好容纳单张CD盒侧边插入的间隙，托片轮廓顺着碟片的圆形外缘做适配弧度，碟片插入后边缘完全贴合托片弧面，不会出现边角磕碰、碟片歪斜滑落的情况。柱体的四个角位设置了细竖向支撑筋，所有层叠托片都和支撑筋连为整体，不需要额外拼接紧固件，一体成型的结构既省去了组装工序，也避免了拼接缝隙长期使用后积灰、松动晃荡的问题。支撑筋的顶端做了小圆角收头，没有尖锐外露棱边，日常挪动、取放碟片时不会刮手，也不会刮碰到旁边放置的其他桌面物件。

　　设计过程中最先敲定的是层间间距参数，常规标准CD盒的厚度在5毫米左右，层间净间隙预留到7毫米，既保证单张碟片可以轻松单手抽插，手指捏住碟片侧边就能直接抽出，不会因为间隙过紧卡涩盒体，也不会因为间隙过大浪费竖向空间，整组架体的高度可以容纳近六十张碟片，占地投影面积还不到一张A4纸的五分之一，对于桌面可用空间紧张的使用场景非常友好。架体的底部轮廓和顶部保持一致的弧形收口，放置在平面上时四个支撑筋的底端同时接触接触面，不需要额外加装脚垫就能保持稳定，即便架体内全部放满碟片，整体重心也始终落在支撑轮廓的中心范围内，日常不小心碰到桌面产生轻微晃动时，架体也不会出现倾翻的情况。

　　材质选型上这类结构适配透明亚克力注塑或者折弯粘接工艺，透明材质可以让使用者从外侧直接看到每一张碟片的书脊印刷内容，不用抽出碟片就能快速定位要找的专辑，弧面托片的厚度控制在2毫米左右，在保证承托强度的前提下，整体自重很轻，单人单手就能把整组装满碟片的收纳架挪动位置。如果是用于门店陈列场景，也可以更换为磨砂有色亚克力或者金属丝弯折成型，不同材质的表面质感可以适配不同的装修风格，金属材质的版本还可以在支撑筋底部加装防滑胶垫，放置在玻璃台面、光滑烤漆桌面上时不会出现滑移。

　　建模时层叠托片采用阵列特征生成，先绘制出单层托片的弧形轮廓草图，标注好托片和支撑筋的连接位置，按照设定好的层间距沿竖直方向阵列所有托片，后续如果需要调整收纳容量，只需要修改阵列的数量参数，就能快速生成更高或者更矮的不同规格版本，不需要重新绘制每一层的结构。边角位置的圆角、支撑筋的拔模斜度都在建模阶段提前做了工艺处理，亚克力注塑生产时可以顺利脱模，不会出现边角缺料、托片变形的问题；如果采用激光切割亚克力板材再粘接的工艺，每一片托片的轮廓都可以直接从模型中导出切割路径，支撑筋切割成对应长度的细条，粘接时依托定位治具保证每一层托片的间距均匀，组装完成后整体形位公差可以控制在1毫米以内，碟片插入后不会出现卡滞。

　　实际使用时，碟片沿架体侧面的开口方向水平推入，顺着托片的弧面滑到位，碟片的圆形外缘和架体的弧形轮廓齐平，整体外观整齐统一，没有外露的杂乱部分。和传统封闭式CD收纳盒相比，这种开放式层叠结构没有盒盖、抽屉等额外活动部件，长期使用不会出现铰链断裂、抽屉滑轨卡涩的故障，清洁时直接用软布顺着层间缝隙擦拭即可，没有卫生死角。多组收纳架并排摆放时，相邻架体的侧面可以完全贴合，不需要预留额外空隙，空间利用率远高于传统方形收纳柜，既适合家庭桌面整理零散碟片，也适合小型工作室、唱片店做开放式陈列使用。
