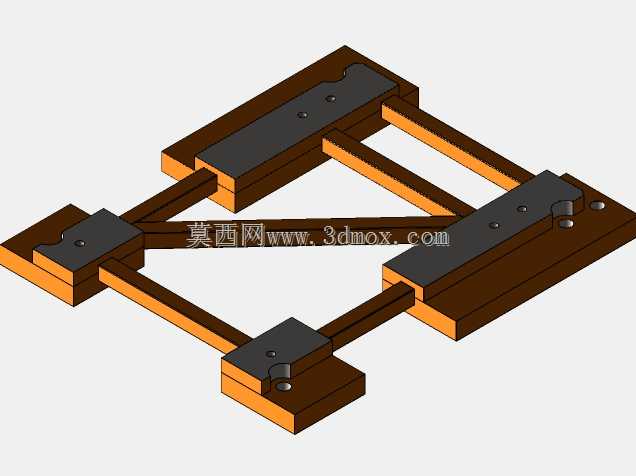

剪叉式平行升降适配器支撑托架结构

该剪叉式平行升降托架主要应用于工业产线工位适配、检测设备载台调节、小型工装定位场景中，作为适配器的承载支撑部件，可实现稳定的平行升降位移，为对接的功能部件提供可靠的高度调节与位置固定支撑，解决不同工位间高度差适配、作业位置微调的实际需求，避免刚性固定支架无法适配多工况作业的问题。在实际生产场景中，这类托架常搭配气动或手动驱动部件使用，可在电子元器件装配工位、小型工件检测工位、实验室测试工装中承担载具升降功能，能够保证升降过程中上端承载面始终保持水平状态，不会出现偏斜、卡顿的问题，保障搭载的适配器与对接部件的同轴度与贴合精度。从功能特性来看，该托架采用对称式双组剪叉连杆结构，四组端部承载块分别通过铰接连杆连接，依靠连杆的同步转动实现整体的平行升降，相比单组剪叉结构，该对称布局的抗偏载能力更强，即使承载的适配器重心存在小幅偏移，也能保证升降动作顺畅，不会出现卡滞或结构变形。每块端部承载块上都设置了定位安装孔与沉头固定位，可直接通过紧固件将适配器底座固定在托架上，安装时无需额外加工转接板，降低了现场装配的复杂度。设计过程中，工程师优先考虑了结构的运动稳定性与安装兼容性，连杆与承载块的铰接位置采用了间隙配合的铰接设计，既保证转动时无多余旷量，又避免过盈配合导致的转动阻力过大；承载块采用分层式结构设计，上层为带安装孔的硬质耐磨层，下层为与连杆铰接的基座层，既保证了安装面的平面度与耐磨性能，又为铰接结构预留了足够的安装空间，不会出现运动干涉。从安装边界来看，该托架收拢状态下整体为扁平矩形结构，占用的垂直安装空间较小，可适配安装空间紧凑的工位；完全伸展状态下可达到适配工位所需的常规升降行程，四组端部安装块的孔位间距符合通用小型适配器的安装尺寸标准，可直接替换同规格的固定支架，无需对原有工位的安装基面做额外改造。托架的所有连杆长度均经过对称度校核，保证升降过程中四个承载块的位移量完全同步，上端安装面始终保持水平，不会出现一端高一端低的倾斜问题，保障搭载的适配器在升降过程中与对接部件的位置精度，避免因支架倾斜导致的对接错位、部件磨损等问题。整体结构无复杂异形零件，所有部件均可采用常规板材切割、机加工工艺制作，加工成本低，后期维护时仅需定期检查铰接位的磨损情况即可，维护难度低，适合在各类需要小幅平行升降调节的工装场景中推广使用。
