九百升立式水处理储水罐体

　　这套九百升立式储水罐体主要面向水处理系统中的中间储水、缓冲沉淀和工艺水循环环节，常见于小型净水站、循环冷却补水系统、工业废水预处理单元以及楼宇中水回用设备间。罐体承担的不是简单盛装液体的功能，在实际管路布置中，它往往位于过滤设备前后或加药反应之后，用来稳定流量波动，降低水泵频繁启停对后端膜组件、过滤器和管路的冲击，同时为水中悬浮物提供短暂停留和沉降空间。

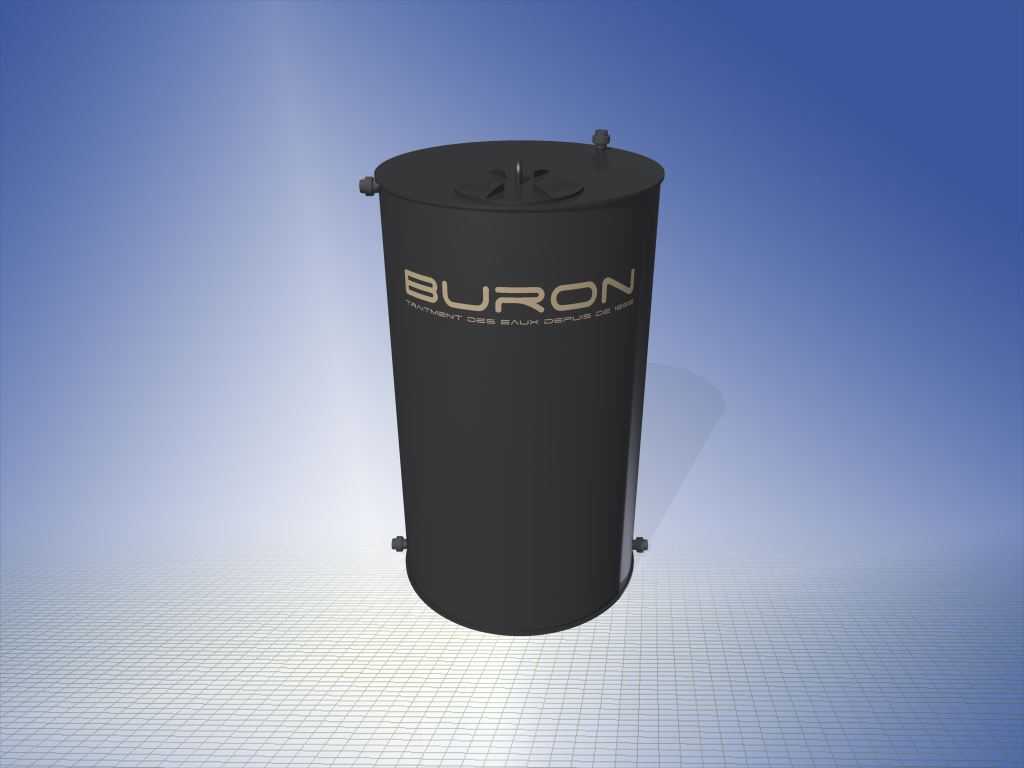

　　从结构形态看，罐体采用直立圆筒加平顶盖的布置方式，这种形式在占地受限的设备间内比较有利。相同容积下，立式圆筒罐体的水平投影面积小于卧式罐，底部支撑集中，周边只需预留检修和接管空间。圆筒侧壁受力均匀，注水后环向应力分布连续，没有矩形水箱在转角处容易出现的应力集中问题；对于以常压或微压运行的水处理储水单元，这种构型能够在较薄壁厚条件下保持足够刚度，也便于后期卷板、焊接和表面防腐处理。

　　建模时，筒体主体以回转特征为基础完成，顶盖与筒身之间设置搭接或法兰连接边界，便于在真实制造中选择焊接封盖或可拆卸检修盖两种方案。顶部保留了小型接口和凸起结构，可对应排气、溢流、液位检测或检修附件安装位置；若系统运行中存在进水夹带空气的情况，顶部排气接口能够避免气阻，溢流口则在液位控制阀失效时提供安全泄放路径。筒身下部四周布置的小接口与支脚结构，需要结合现场接管方向校核，不能只按外观位置处理，因为进水、出水、排污和排空接口的高度差会直接影响沉淀效果与维护便利性。

　　在水处理流程中，进水通常宜从罐体上部或侧上部进入，降低对底部沉积区的扰动；出水可在中下部取水，但应与底部排污口保持足够高差，使沉降物不会立即被带出。罐体底部若设置支脚，应在三维布局中同步放入基础平台或槽钢底座，校核支脚落点与地面螺栓位置。九百升水满载后重量接近一吨，再加上罐体自重和附件载荷，支撑区域不能按空罐外形估算，基础面需要保证水平，避免筒体重心偏移造成接管附加应力。

　　外形尺寸方面，这类罐体的直径与高度比例应兼顾容积、安装空间和人工作业。较高的筒体有利于悬浮物纵向沉降，但过高会增加顶部阀门操作和检修难度；较粗的筒体稳定性更好，却会占用更多设备间面积。布置时，罐体周围应留出管道法兰拆装空间，顶部接口上方需考虑排气阀、液位计或盖板开启的操作高度，底部排污口下方应保留坡度管和阀门手轮空间。若罐体安装在室内，还需核对门洞宽度、吊装通道以及设备进场路线，不能仅在总图中确认最终就位位置。

　　细节设计上，筒壁外表面标识区域可作为品牌或介质流向标识面，但结构建模不应忽略内壁的实际工况。用于水处理的储水罐常接触清水、药剂稀释液或含悬浮物废水，内壁焊缝需要连续打磨，减少死角和积泥区域；底部若采用平封底结构，排污口应尽量布置在最低处，或者在安装时通过基础找坡形成排空趋势。对于需要定期清理沉淀物的场合，顶盖接口尺寸和人孔位置应满足检修人员或清洗工具进入的要求。

　　在三维工程应用中，该罐体可作为水处理撬装设备的核心容器，与增压泵、多介质过滤器、加药装置、液位控制柜和管阀件组成完整模块。模型装配时应把接口坐标、支脚位置、检修空间和维护通道一起纳入，而不是单独把罐体作为静态外观件。通过对筒体、顶盖、接口、支脚和标识区域的分层建模，设计人员可以在方案阶段直接进行管路干涉检查、基础载荷估算和设备间排布，从而减少后期现场返工。
