富士康PCIe X16插槽连接器结构

　　在台式计算机主板、工业工控板、服务器扩展背板以及显卡转接板的布局中，PCI Express X16插槽属于决定高速板卡能否可靠装配的关键接口件。该三维结构完整呈现了富士康X16长体插槽的塑胶本体、两侧金属固定耳、尾部卡扣、端子排布区以及板端焊接边界，可用于主板堆叠校核、显卡插拔运动检查、机箱扩展槽干涉分析和接插件选型确认。

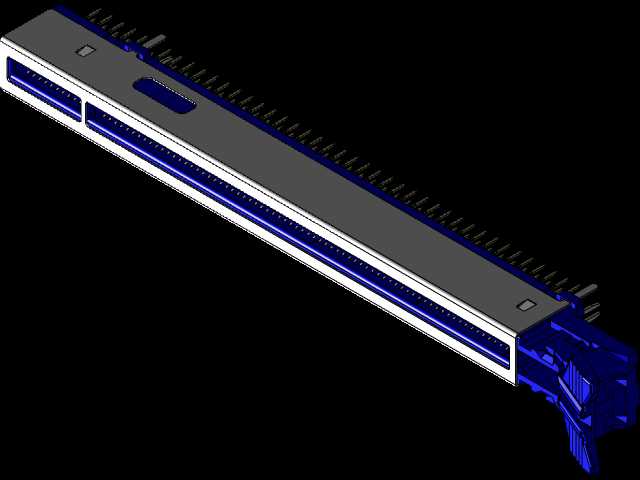

　　从实际装机场景看，X16插槽主要承担显卡、采集卡、高速加速卡等扩展板与主板之间的机械定位和信号连接。长插槽沿板卡插入方向设置连续端子腔，接触端子密集排列在塑胶槽道两侧，板卡金手指进入后由弹性触点夹持，形成稳定的电气接触。模型中蓝色部分体现了插槽端部的锁扣与加强结构，尾部卡扣在板卡完全插入后勾住板边缺口，防止运输振动或设备维护时板卡松脱；前端开口则保留较大导入角，使金手指在盲插情况下也能顺利进入槽道。

　　结构设计上，塑胶主体承担绝缘、定位和端子保持功能，外形为长条低矮剖面，适合主板表面贴装或穿孔焊接环境。顶部连续的梳齿状分隔筋将各端子腔隔离，既控制端子间距，也降低相邻信号之间的串扰风险。槽体两侧的金属焊脚或固定耳延伸至PCB安装面，在回流焊或波峰焊后与主板焊盘形成机械锚点，显著提升插槽抗拔插能力。对于显卡这类质量较大、尾部还常被机箱挡板螺钉固定的板卡，插槽端部和尾部卡扣需要共同承受插拔力、振动载荷以及热膨胀带来的微小位移。

　　安装边界校核时，应重点关注插槽长度方向占用、板卡金手指插入深度、插槽上方保留高度以及尾部卡扣活动空间。X16规格槽体较长，主板布局中不能与内存槽、供电散热片、电容阵列或机箱I/O支架发生冲突；板卡插入后，金手指末端需到达触点有效接触区，而板卡背面元件又不能压到插槽端部凸台。模型中可见的侧面金属加强边与PCB贴合面，可用于检查焊盘宽度、定位柱孔径以及周围禁布区。若设备采用竖装显卡、转接卡或抽拉式工控机箱，还需结合插槽中心线与机箱挡板位置复核板卡偏摆量。

　　从三维建模角度看，该类接插件不宜只建简化长条块。槽口内腔、端部斜面、卡扣钩形、固定耳开孔和端子外露段都会直接影响整机干涉结果。尤其在自动化装配线中，插卡机构沿竖直方向下压板卡，若槽口导入角或卡扣避让空间建模不准确，虚拟调试中很难发现卡滞、过压和偏载问题。将插槽按真实比例建出后，工程师可以同步检查板卡金手指起始线、插槽端面、主板定位孔和机箱压条之间的尺寸链，也能为散热风道预留、线缆走线和维修拆卸提供明确边界。

　　该连接器结构虽小，却连接着板卡级高速信号与整机机械可靠性。建模时保留长槽、锁扣、焊脚和端部加强特征，能够让主板设计、结构设计和自动化设备设计人员在同一三维环境中完成装配验证，减少后期样机阶段因插槽位置、插拔行程或周边元件干涉导致的改板。
