PEX8619高速交换芯片PBGA封装结构

　　在服务器主板、工业控制背板以及高速数据采集设备的布局阶段，PCIe交换芯片往往是整板信号链路的核心枢纽。PEX8619这类16通道、16端口的PCI Express交换器件，承担着把上游根复合体的高速链路扩展分发到多个下游端点的任务，常见于需要挂载多块NVMe存储、多张加速卡或多路光纤采集模块的机架式设备中。做结构建模时，最先要锁定的不是丝印Logo，而是封装本体的物理边界——19毫米×19毫米的PBGA焊球阵列，这个尺寸直接决定了芯片在PCB上占据的方形禁布区，也决定了周边去耦电容、电源模块和散热结构能够退让到什么位置。

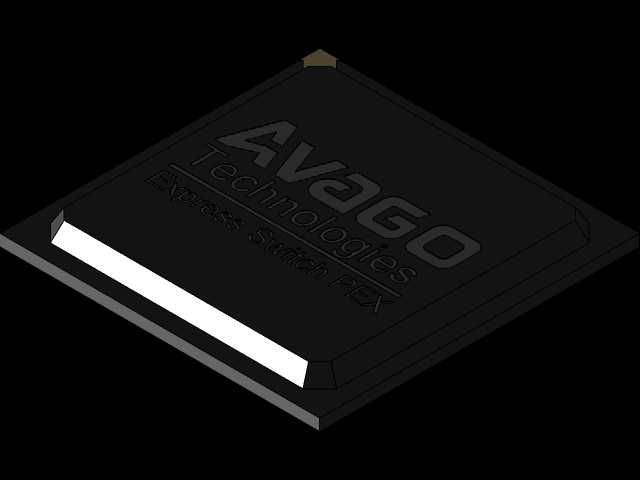

　　从实际装机角度看，PBGA封装的四角通常带有明显的模塑封体倒角，顶面是平整的黑色环氧树脂塑封面，AVAGO与PLX标识丝印就落在这一面。建模时把顶面处理成略带哑光质感的平面即可，边缘的微小拔模斜度不能忽略，否则在做散热器贴合干涉检查时，容易出现芯片边缘与散热底座裙边虚假碰撞的问题。芯片侧面可以看到塑封体与基板之间的分层线，基板向外延伸出的宽度很窄，真正的焊接界面在底部焊球阵列，这部分在整机数模中一般不逐个建球，而是用封装本体底面加占位轮廓来表达安装高度。

　　设计思路上，这类交换芯片的三维模型主要服务于三个工程环节。其一是板级堆叠校核：芯片正上方往往要压装独立散热片或共享风道的导热垫，模型需要给出准确的器件总高，包括塑封体厚度和基板厚度，导热垫压缩量才能算得准。其二是机箱风道规划：19毫米见方的发热体在主板上属于功耗较高的区域，结构工程师要依据芯片位置规划导风罩和挡风墙，让前置风扇的气流优先扫过散热片鳍片，模型轮廓偏差会直接影响CFD仿真的边界。其三是维修与工装设计，PBGA器件返修需要专用热风返修台的喷嘴对位，准确的外形尺寸有助于设计返修定位治具，避免加热时伤及周边钽电容。

　　端口与通道的电气特性虽然不直接体现在几何上，却影响着外围结构布置。16个端口意味着芯片四周会引出大量高速差分对，PCB布线层会把焊球扇出到四周的电容和连接器区域，结构建模时要在芯片四周预留出足够的扇出空间，不能把加强筋、固定柱或金属屏蔽罩压在焊球扇出路径上方。实际设备中，这颗芯片常被布置在主板中部靠近CPU的位置，上方散热片通过导热垫接触，背面相应区域避免放置过高的背板器件，防止双面装配时产生机械应力。

　　安装边界方面，建模时除了本体19×19毫米的占地，还应在数模中同步体现推荐的封装keep-out范围，四角的应力缓冲区域尤其重要，PBGA在螺钉锁紧附近容易因板弯导致焊点断裂，因此芯片与主板安装孔之间要保持足够距离。模型把塑封体、基板、顶面标识和边角倒角分层建立后，既能用于整机外观评审，也能直接导入装配环境做间隙检查，帮助结构与硬件工程师在投板前把散热高度、禁布区和返修空间一次性核对清楚，减少后期样机阶段的反复改板。
