两用开口梅花扳手五金工具结构

　　在设备检修、产线装配和日常机械维护场景中，螺栓紧固件的拆装几乎是最频繁的操作。两用扳手把开口端与梅花端集成在同一根杆身上，一端适合快速套入、侧向卡位和初拧，另一端适合多齿环抱、承受较大扭矩并降低螺母棱角打滑风险。现场使用时，操作者往往先用开口端在空间受限处卡住六角件，进行快速旋入或退出；当预紧力上升、需要稳定加力时，再翻转工具使用梅花端完成终拧。这种结构减少了频繁更换单头扳手的动作，也让工具包内同规格工具数量得到压缩。

　　从受力路径看，扳手的核心不是单纯做出一个长杆和两个头部，而是让扭矩从手部握持区经杆身传递到头部，再均匀作用于螺母接触面。开口端需要保证卡口两受力面与六角侧面贴合，开口根部应避免尖锐应力集中；梅花端通过内孔多面接触包围紧固件，使载荷分布在多个棱角附近，相比开口结构更不容易损伤螺栓外观。杆身截面在模型中采用略带过渡的扁平形态，中部可设置浅凹槽或加强轮廓，既控制材料占用，也提高弯曲刚度。头部与杆身衔接处通常做加宽和圆弧过渡，因为该区域在拧紧时承受明显的弯扭复合载荷，截面突变容易成为疲劳薄弱位置。

　　尺寸边界方面，这类工具需要围绕指定紧固件规格建立头部开口、梅花内孔、杆长和厚度的比例关系。开口宽度不能只按螺母名义尺寸简单绘制，必须考虑六角对边尺寸、接触间隙以及扳转时的微小偏置；梅花端内孔则要形成与六角件匹配的多边形轮廓，孔壁深度要足以覆盖螺母受力高度，避免只接触顶端造成局部压伤。杆身长度与目标扭矩直接相关，过长会放大施加力矩，可能导致过小规格螺栓过载断裂；过短则操作者需要施加很大握力，使用效率下降。头部外圆应在满足强度的前提下尽量紧凑，以便靠近法兰、支架、管接头等遮挡区域；杆身厚度也要兼顾握持手感和伸入狭窄缝隙的能力。

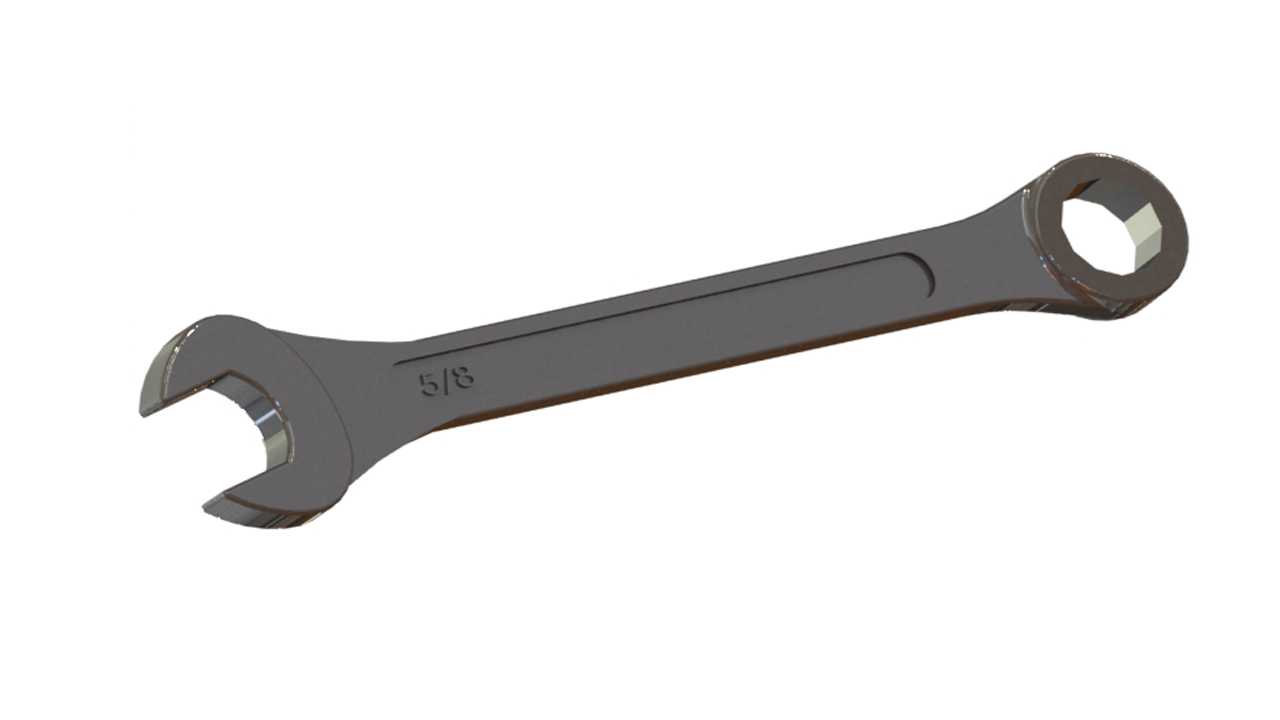

　　建模时可以先确定两端紧固件规格与中心距，再分别构建开口卡口和梅花多边形孔。开口端外侧不宜做成等厚直板，通常在卡口背部保留较厚材料，使张口方向具备抗变形能力；梅花端外圈可采用接近环形的厚实结构，内孔棱角处加入细小圆角，既能反映真实制造工艺，也能避免有限元分析时出现不合理的应力峰值。杆身与头部的融合应采用连续曲面过渡，而不是简单布尔拼接；侧面凹槽、拔模斜度和边缘倒角虽然不改变主要功能，却会显著影响模型的真实感与后续出图质量。

　　实际装配环境对扳手外形还有很多隐性约束。例如泵体周边管路密集，扳手头部过厚会无法卡入螺母；设备底座螺栓靠近墙板时，开口端的朝向和杆身偏转角度决定能否连续摆动；汽车维修中紧固件周围常有线束、油嘴和护罩，杆身过宽会与相邻零件干涉。因此，结构设计不能只追求孤立零件的外观完整，还要模拟人手握持位置、扳转角度和周边空间。开口端适合在紧固件上方或侧方有遮挡时横向进入，梅花端则需要沿螺栓轴线方向套入，二者在同一工具上互补，覆盖了多数普通六角紧固件的操作条件。

　　表面处理层面，真实产品常通过锻造成型、机加工开口和热处理提升强度，模型中可通过头部厚度变化、杆身腰线、端面倒角和标识区域体现这些工艺特征。手柄部分不需要复杂花纹，但边缘应去除锐边，使手掌在施加较大力量时不易产生局部压痕。若用于维修培训或工具展示，模型还应保留清晰的规格标识位置，使现场人员能够快速识别适用螺母尺寸。整体结构看似简单，却集中体现了手动五金工具在扭矩传递、空间可达性、接触强度和人机操作之间的平衡。
