红色立式钢制油桶储运容器结构

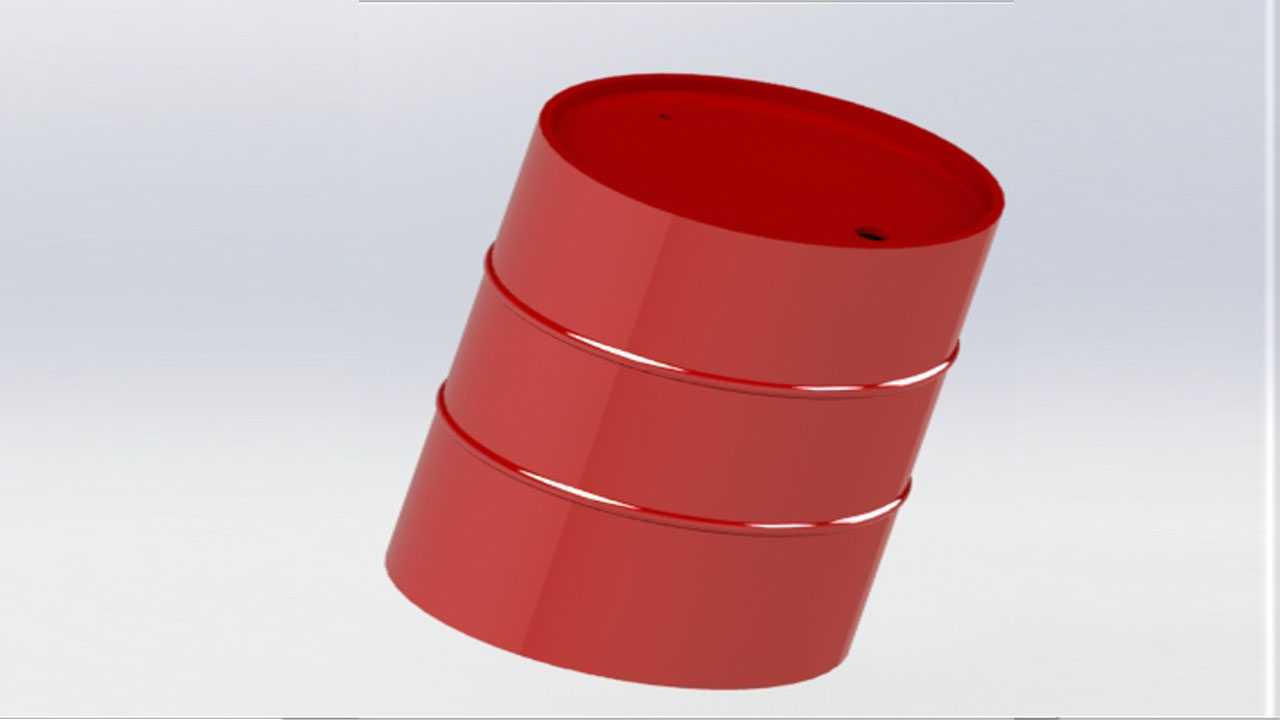

　　该结构围绕工业现场常见的圆柱形钢制储运桶展开，桶身采用直立圆筒形态，顶部设置封闭端盖并预留小口径工艺孔，整体外形接近标准油品包装桶。桶壁外侧布置两道环形加强箍，箍圈沿周向连续凸起，既提高薄壁筒体的径向刚度，也能在堆叠、搬运和滚动过程中限制局部凹陷。红色外表面对应涂装后的成品状态，适合表现车间、仓储、石化后勤及流体物料周转场景中的容器外观。

　　从实际用途看，这类桶体主要承担液态或半流体物料的短期储存、厂内转运和外部运输。油品、润滑剂、冷却介质以及部分非强腐蚀工业辅料，都可以借助密闭桶体完成分装。筒体的大直径圆柱形态便于在平地短距离滚动，直立姿态又能稳定占用托盘面积；顶部小孔可作为排气、取样或辅助接口位置，端盖与桶壁的连接区域则承担密封和承压边界作用。建模时需要把端盖折边、桶身卷边以及环形箍的过渡关系表达清楚，避免只做光滑圆柱而忽略钣金成形特征。

　　结构设计的重点不在复杂传动，而在薄壁容器的刚度、堆叠适应性和制造可行性。桶身若按薄钢板卷焊理解，纵向接缝应保持与圆柱面连续；两道环箍并非装饰线，而是通过滚压成形形成的外凸加强结构，能够降低空桶受压和满桶堆放时的失稳风险。顶部端盖边缘应体现与桶口配合的卷边或压合轮廓，端盖上的小孔位置需要保留足够平面区域，便于后续配置塞盖、密封垫或快速接头。桶底虽在当前视角中展示较少，但在完整设计中应与桶身下部平顺过渡，并考虑放置时的接触环面，使满载状态下载荷能够均匀传递到地面或托盘。

　　外形边界以圆柱直径和总高度为主要控制尺寸，环箍外径略大于桶身基本直径，因此在托盘排布、货架限位和运输框架设计时，不能只按理论筒径计算占位。桶体直立放置时，最大外轮廓由环箍决定；若进行多层堆码，上下桶之间的接触位置应避开易变形的薄壁区，优先让端盖、桶口卷边或底部加强环承担轴向载荷。搬运设备如叉车、手动液压车和滚筒输送线在通过该桶时，也需要依据最大外径和高度确定通道宽度、护拦间距及防滑支撑。

　　在三维建模处理上，可先以旋转或拉伸方式建立筒体主体，再通过环形凸筋、抽壳和局部切除表现薄壁与开孔。环箍与桶壁之间应采用连续过渡，避免出现尖锐交界导致渲染失真，也不符合滚压件的实际形状。顶部端盖建议单独构建配合面，小孔周边保留轻微加厚或平整区域，以体现密封件安装边界。若用于装配场景，还可在桶口位置补充螺塞、密封盖、标签区或托盘约束，使模型不仅能展示外观，也能服务于仓储布局、搬运仿真和包装方案校核。

　　工程应用中，该类容器常出现在维修车间、油品库房、生产线辅料区以及应急物资存放点。它的价值在于结构简单、容量明确、搬运方式成熟，但设计时仍需关注薄壁刚度、环箍位置、端口密封和堆叠限位。通过三维模型把筒体、端盖、加强箍和开孔关系完整表达后，设计人员可以进一步校核桶体与托盘、货架、夹具及输送设备之间的空间干涉，也能为后续工程图展开、钣金成形分析和涂装展示提供稳定的几何基础。
