手持圆锯机黑色塑料防护外壳结构

　　该壳体属于手持式电动圆锯的外部包覆与安全防护部件，整体采用黑色工程塑料成型，面向家装切割、工地木工作业、型材临时裁切等高频使用场景。圆锯在实际运转时，锯片高速切削会产生木屑飞溅、机身振动、误触运动件等风险，该外壳一方面将内部电机、传动齿轮、锯片上部区域进行封闭遮挡，避免操作人员肢体接触高速部件，另一方面阻挡切削碎屑向机身握持侧反弹，同时为内部电气元件提供防尘、防轻度磕碰的物理屏障。

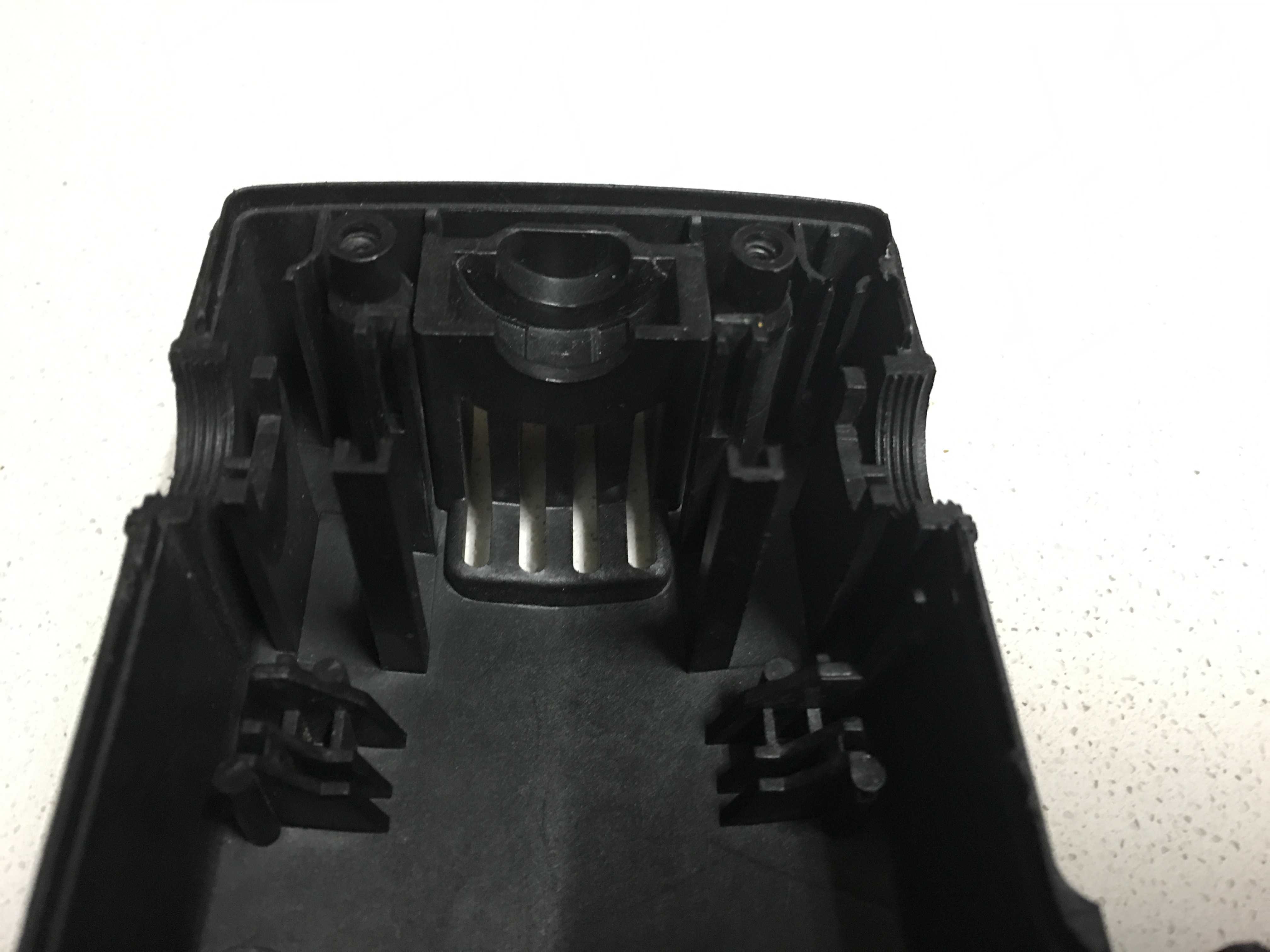

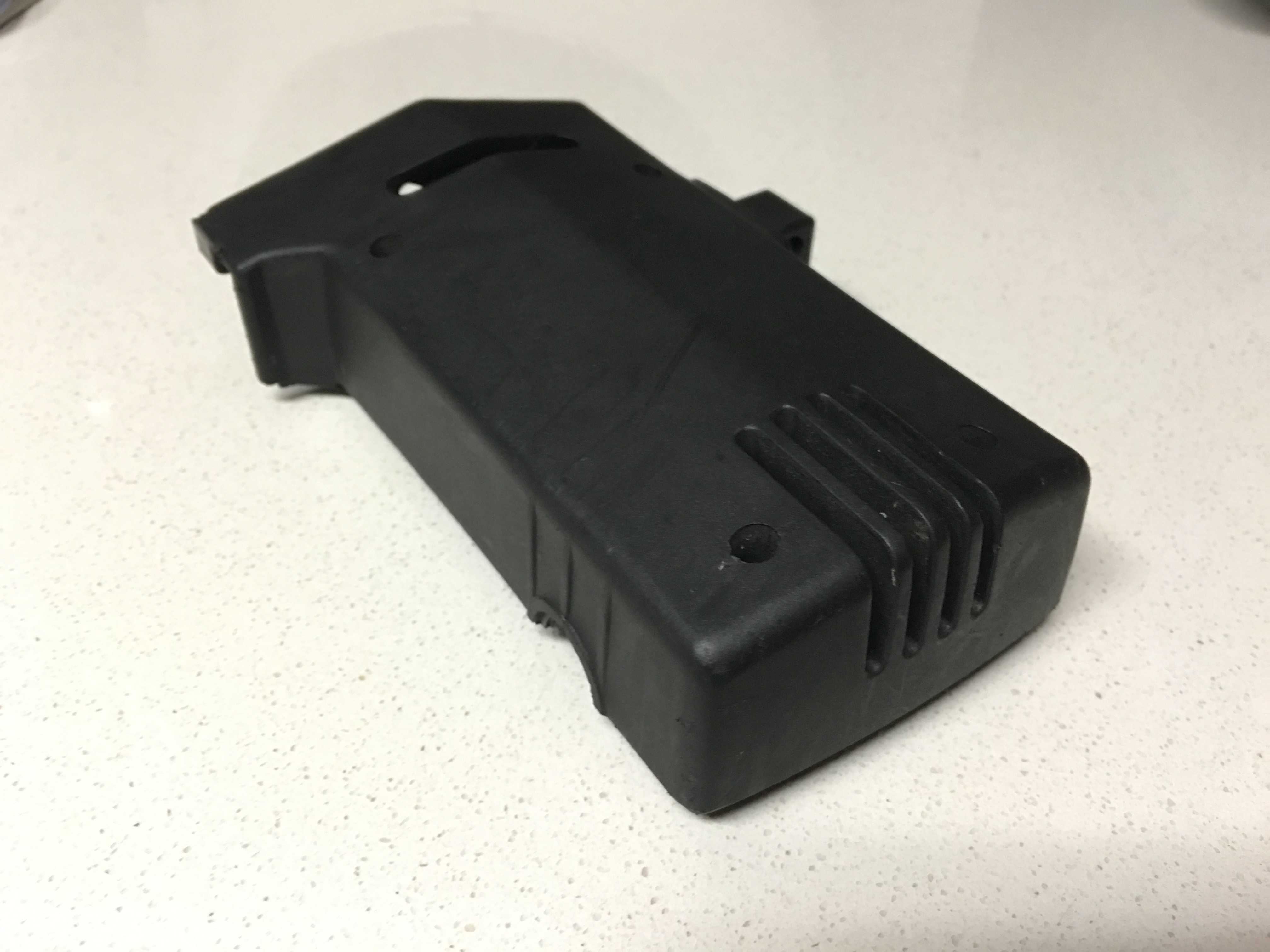

　　从结构布局来看，壳体采用不对称长条形包覆形态，前端对应锯片护罩衔接区域做了局部抬高与开口避让，保证锯片旋转包络、活动护罩转动行程不与外壳发生干涉；后端延伸至电机与握持区域，形成连续的外轮廓支撑。壳体侧面设置多道平行加强筋，这些筋位并非装饰结构：手持圆锯跌落或侧向受压时，平面塑料壳容易出现屈曲变形，加强筋能够显著提升侧壁抗弯刚度，同时控制壳体壁厚，避免厚壁注塑产生缩痕、内应力开裂。壳体表面预留有沉头安装孔，用于穿入自攻螺钉或配合内部螺柱，将左右半壳、电机支架、护罩组件锁紧为一体；孔位周边做了局部加厚凸台，分散螺钉锁紧压力，防止塑料装配柱开裂。

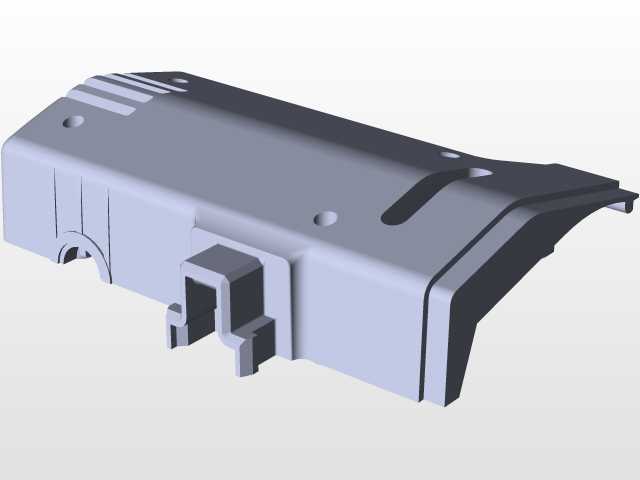

　　建模过程中需要优先处理安装边界与运动包络：先依据内部电机外径、齿轮箱轮廓、锯片直径确定壳体内腔最小避让空间，内腔与运动部件之间保留均匀间隙，兼顾装配余量与振动偏移量；外壳握持侧的曲面按照人手抓握轨迹做过渡圆角，所有外露棱边均设置较大圆角，既降低注塑时的应力集中，也避免操作时棱角硌手。壳体上的开槽与缺口分别对应调节扳手、深度锁定杆、排屑通道的安装位置，每个开口边缘都设计有翻边或加厚区域，弥补开孔造成的局部强度损失。

　　材质选型上这类部件通常采用玻纤增强尼龙或抗冲击ABS，兼顾韧性与成型流动性，建模时需统一设定拔模斜度，沿模具开模方向所有外壁、内腔筋位都保留合理拔模角，避免注塑顶出时拉伤表面；壳体壁厚整体保持均匀，转角处采用平滑过渡，防止熔体填充时出现困气、熔接痕缺陷。在整机装配关系里，该外壳还要与金属底板、活动护罩、开关扳机、吸尘转接件配合，相邻零件的配合面需要预留公差带，卡扣与螺钉柱的位置对应内部机架的固定点，保证外壳受力后能将载荷传递到内部金属骨架，而非仅靠塑料自身承载。

　　现场使用中这类外壳还要耐受木屑磨蚀、少量雨水喷淋、低温环境下的冲击，因此外形上避免出现大面积薄壁平面，通过曲面弧度与加强筋组合，在控制整机重量的前提下满足防护要求，结构设计同时兼顾了注塑工艺可行性、整机装配顺序与后期维护拆装便利性。
