汽车轮毂带齿轴承座连接法兰盘

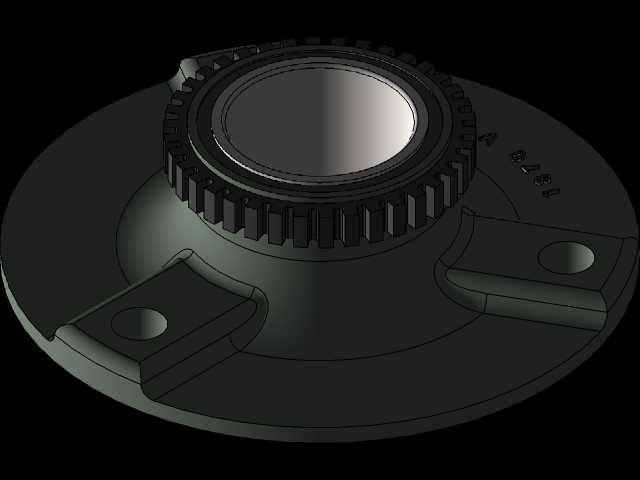

　　在乘用车底盘行走系统的轮端传动布局里，这类带内齿圈的三耳安装法兰轮毂支座，承担着把半轴输出扭矩、轮毂旋转支撑、悬架安装定位三个功能整合在同一铸件本体上的作用，日常在前置前驱车型的前轮转向节总成、部分后驱车型的后轮轴头装配工位都能见到同结构零件，维修车间更换轮芯轴承、改装盘式制动套件时也会频繁拆解该部件。从结构细节来看，零件主体为圆盘形铸钢基体，中心贯通大直径轴承安装孔，孔内壁预留轴承外圈压装的配合台阶，孔口内侧一体加工出细密的内啮合齿圈，该齿圈直接与半轴外端的花键轴啮合，把差速器传递过来的驱动扭矩无滑差传导到轮毂，带动车轮旋转；圆盘外缘均匀伸出三个带安装通孔的凸耳，每个凸耳的孔位都做了局部加厚凸台，

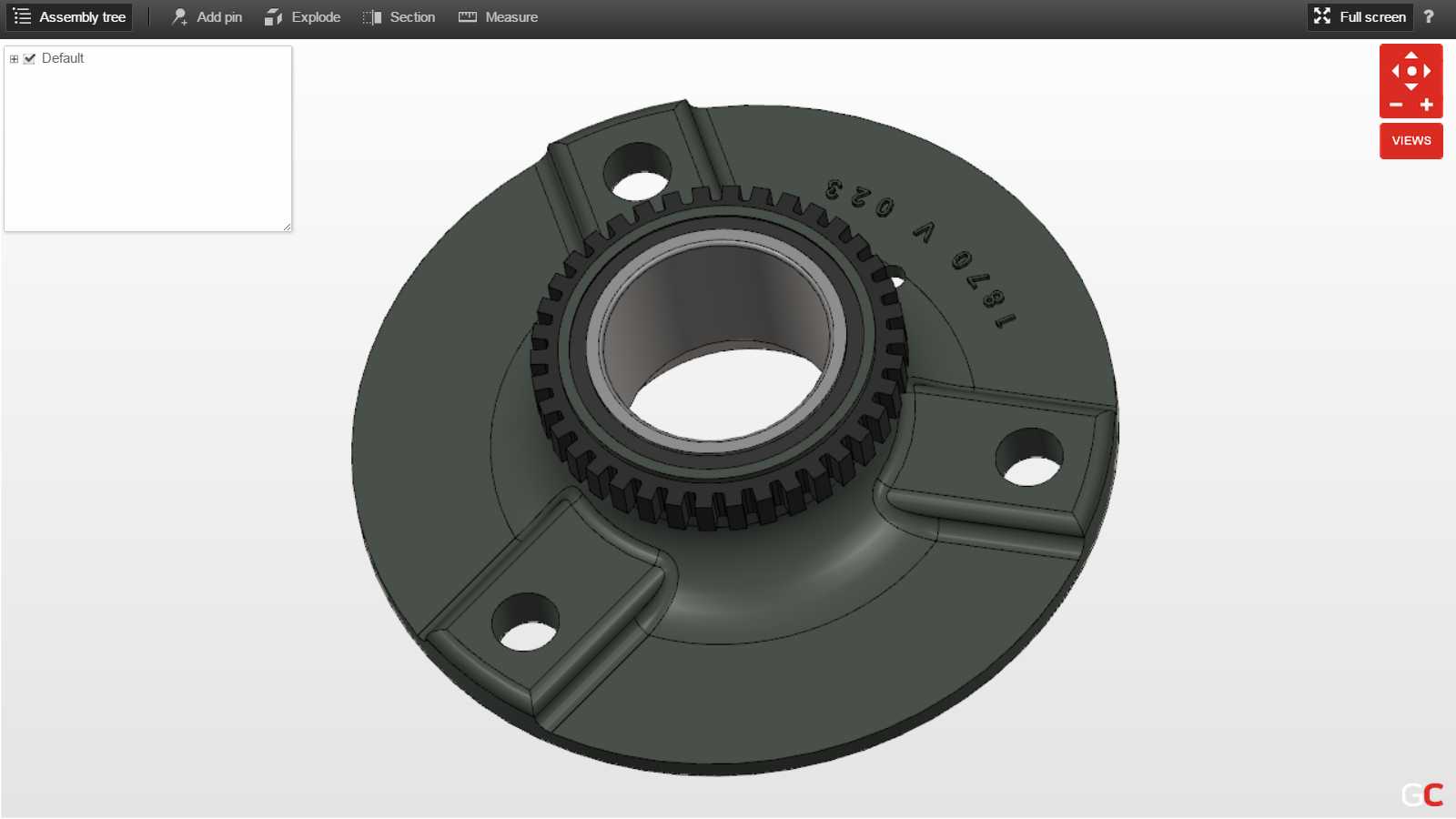

　　螺栓穿过通孔后可把整个法兰支座锁紧在转向节或者后桥桥壳的对应安装面上，三个耳板呈120度圆周分布，相比传统四耳法兰，在保证连接刚性的前提下减少了一组紧固件，同时降低了铸件在拐角处的应力集中风险。建模过程中首先以中心轴承孔轴线为全局基准，先绘制圆盘基体的回转截面，旋转生成主体毛坯轮廓，再在内腔位置绘制渐开线内花键齿形，阵列生成整圈啮合齿，齿顶与齿根的圆角按照实际机加工工艺预留退刀空间，避免仿真时出现应力奇点；三个安装耳板采用拉伸凸台命令生成，耳板与圆盘衔接的位置全部做了大半径过渡圆角，对应铸造工艺里的拔模斜度与圆角防裂要求，耳板上的安装孔先做通孔拉伸切除，孔口位置锪平出螺栓头贴合的平面，保证装配时螺栓端面完全贴实，不会出现偏载松动。

　　圆盘上端面还蚀刻有零件批次编号与规格标识字符，建模时采用包覆命令把字符凹陷在基体表面，和实际铸件的激光打标或者铸字效果完全一致。从安装边界尺寸考量，中心轴承孔的内径匹配常用的双列角接触轮芯轴承外径，压装后轴承内圈穿过轮轴，两端用锁紧螺母预紧，消除轴承轴向游隙；三个安装凸耳的中心孔分布圆直径、耳板厚度都和对应车型的转向节安装面开孔坐标完全对齐，装配时无需额外修配，法兰盘的总厚度控制在轮端制动盘与转向节之间的预留间隙范围内，不会和制动防尘罩、卡钳支架发生运动干涉。实际工况下，车辆起步、急加速时内齿圈要承受半轴传递的峰值冲击扭矩，三个安装耳则承受路面颠簸带来的交变拉压载荷，设计时耳板与圆盘衔接的圆角R值特意加大，分散应力流，

　　避免长期交变载荷下出现耳板断裂故障；中心轴承孔的同轴度、内齿圈的分度圆精度都按照IT7级机加工公差设定，保证半轴花键啮合时齿面受力均匀，不会出现偏磨打齿的问题。这类零件的三维模型可直接用于底盘轮端的虚拟装配校验、运动干涉检查，也可作为汽修教学的拆解演示模型，帮助结构工程师快速理解轮端动力传递与支撑的集成设计逻辑，在做同类型轻量化改型时，还可以在耳板非受力区域做减重槽切除，在不降低刚性的前提下减少铸件重量，优化整车簧下质量。
