手动台式弹簧压力测试工装结构

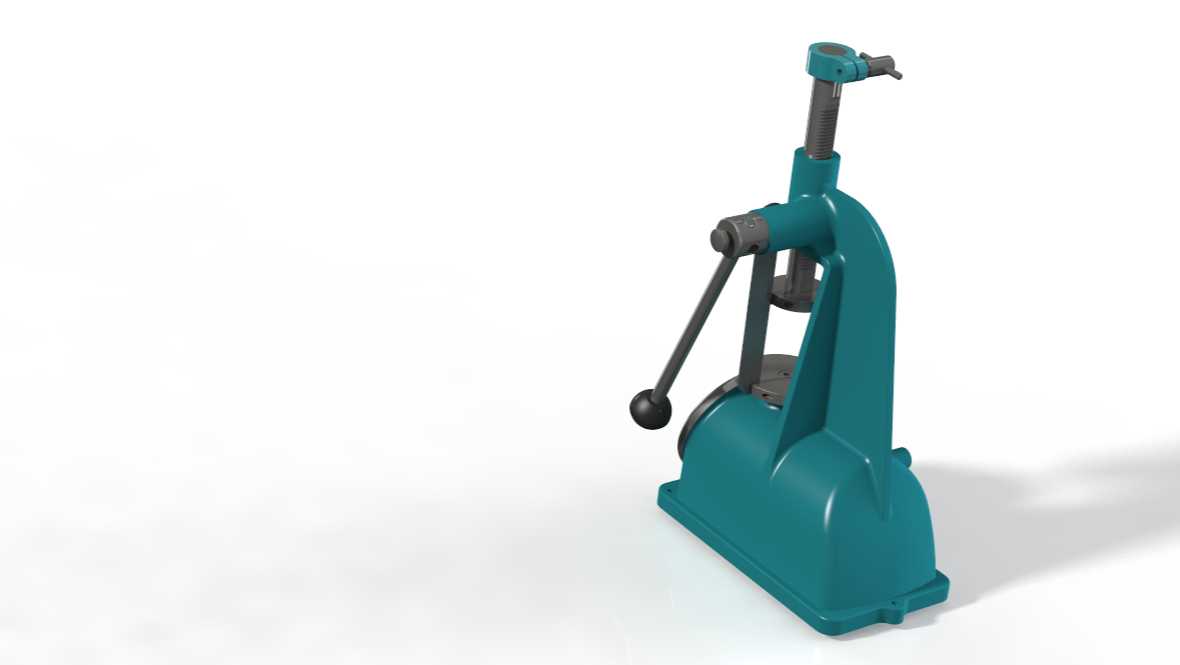

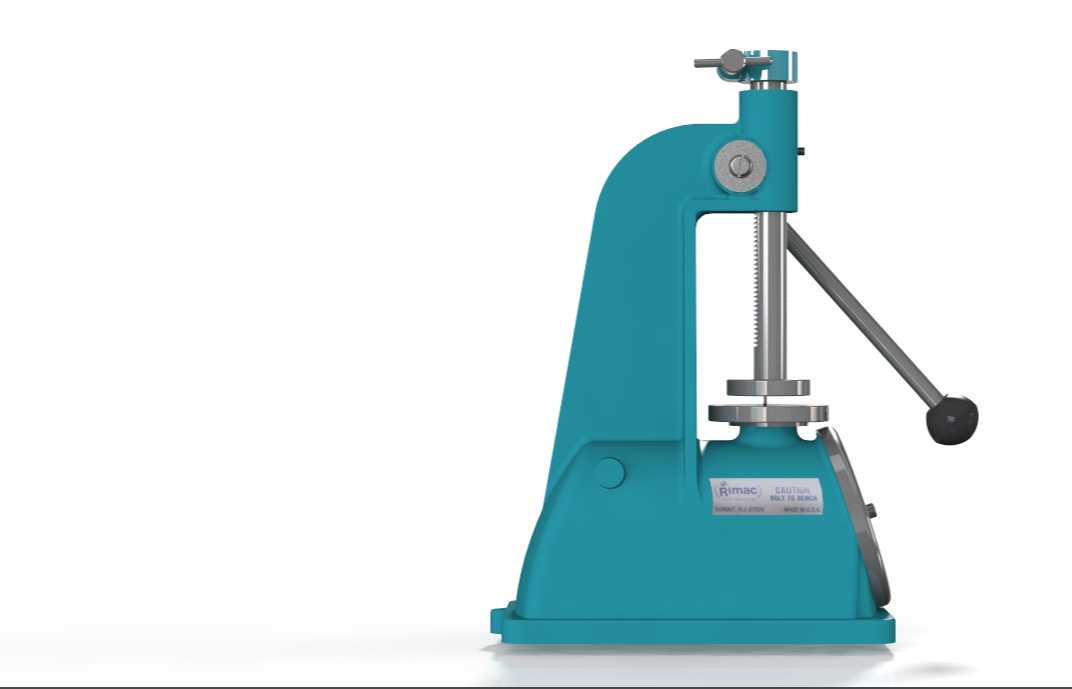

　　这套台式手动压力工装主要面向小载荷压装、弹簧弹力比对、小型零件校形以及实验室简易载荷测试场景。设备采用立式悬臂布局，底座承担整机支撑与工件放置功能，后方立臂向上延伸并承载压杆导向、手柄铰接和高度调节结构，整体占用面积较小，适合放置在钳工台、检测台或小批量装配工位上使用。与气动或液压压装设备相比，该结构不需要外接动力源，操作人员通过侧置手柄即可完成下压动作，压力反馈直接来自手部施力和工件阻力，在弹簧常数确认、弹性件初筛、销轴压入、薄件弯折等轻载作业中具有较好的实用性。

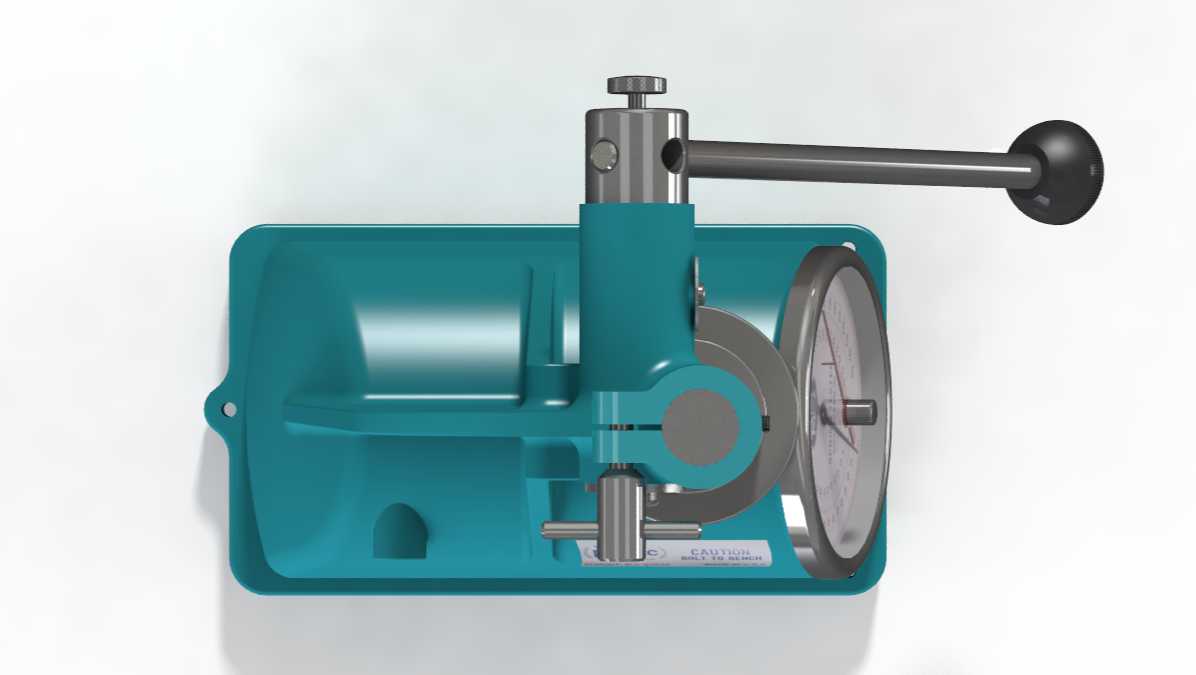

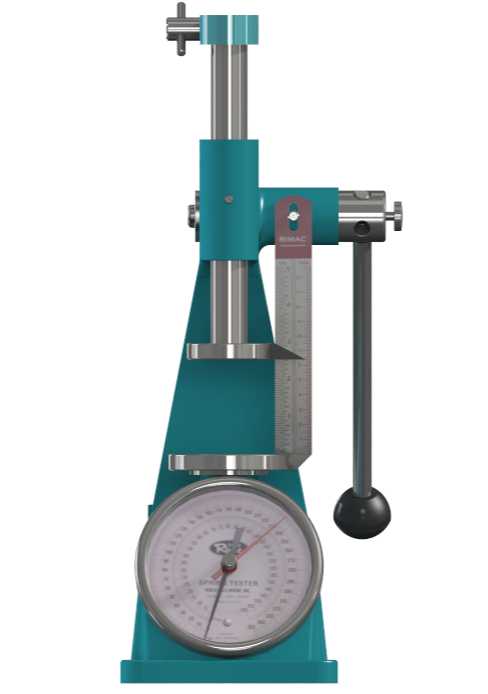

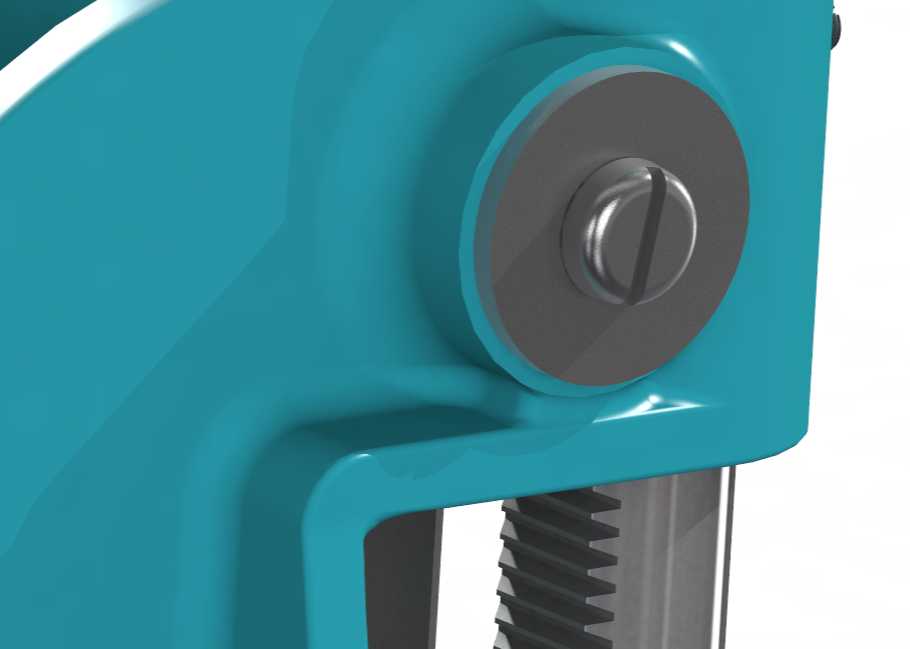

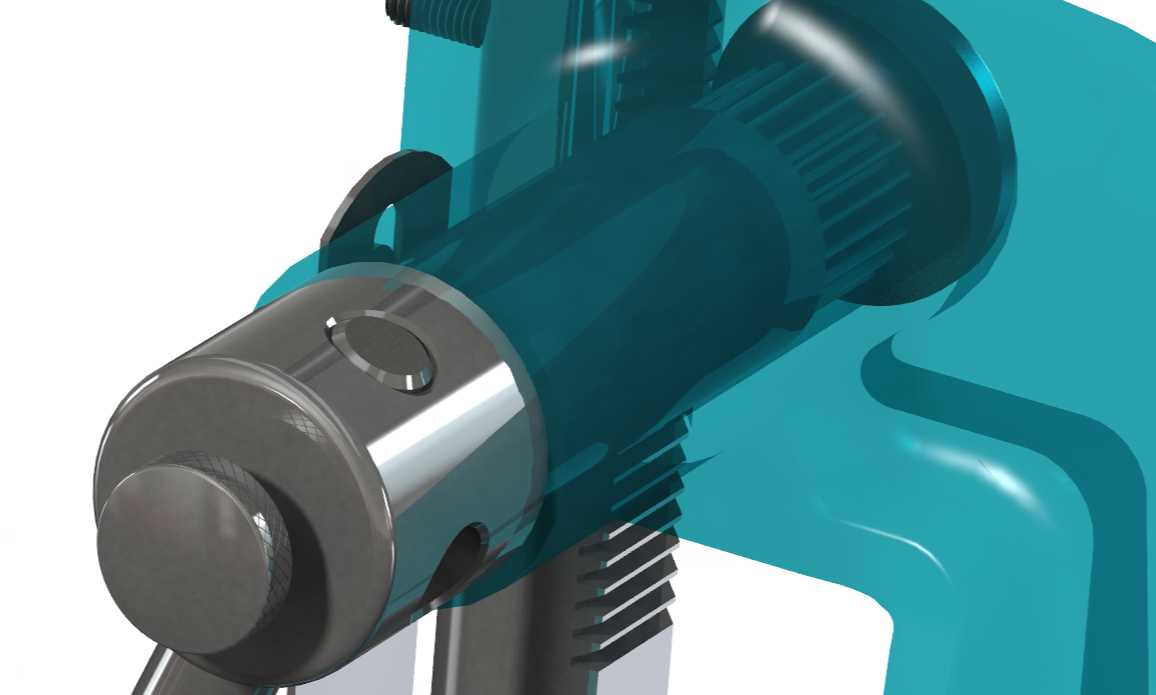

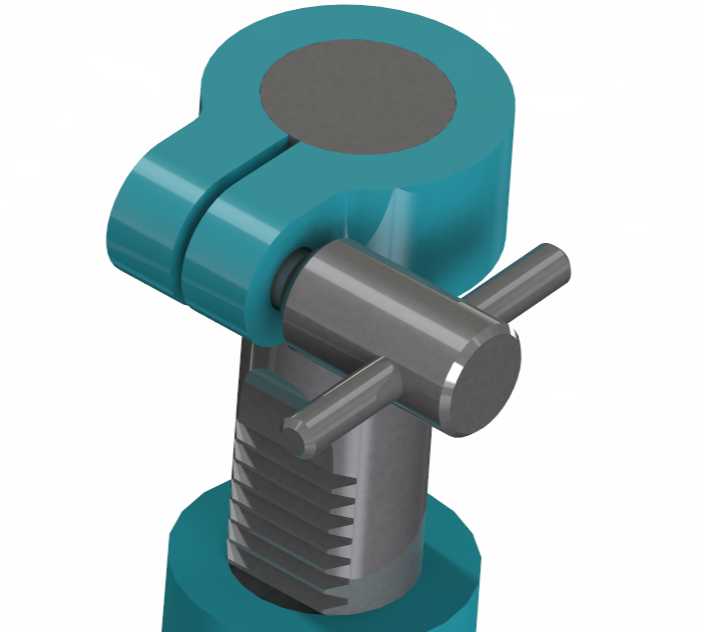

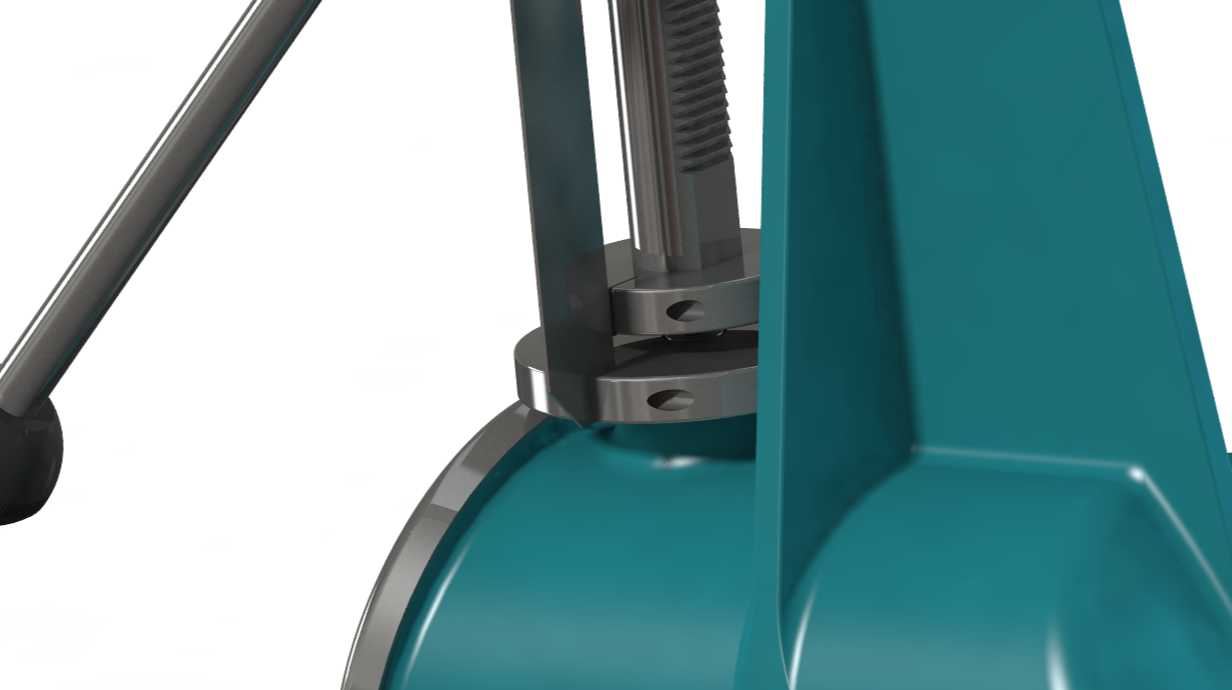

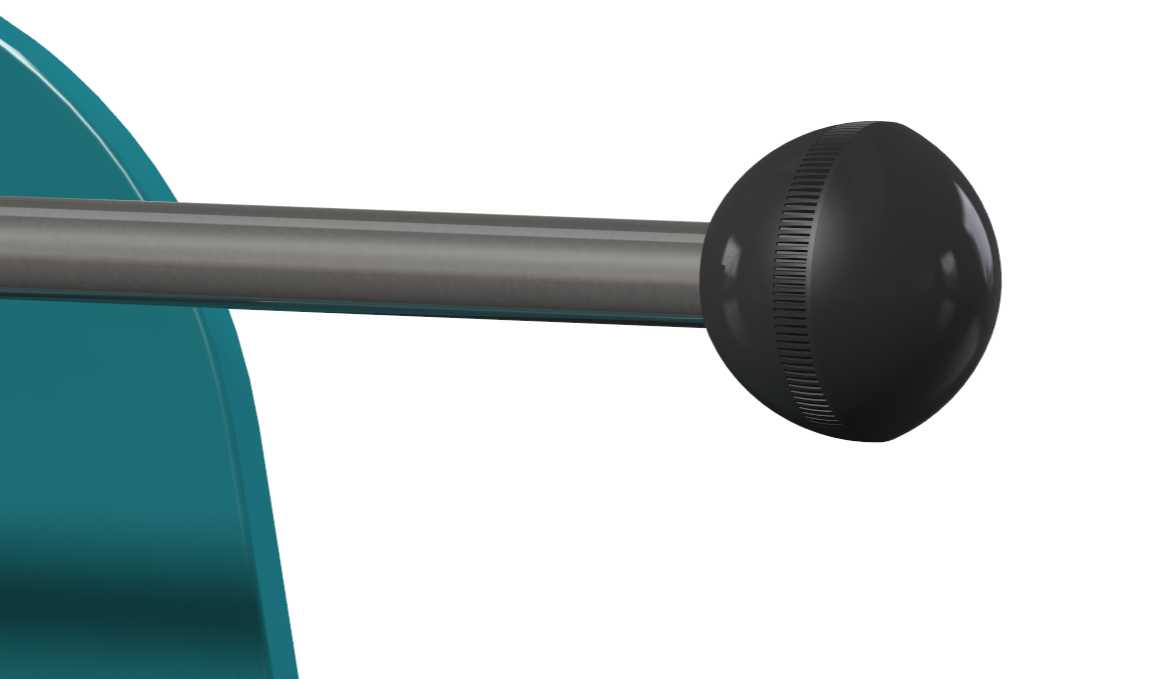

　　从功能布置来看，压头位于立臂前方的中心工作区，压杆沿竖直方向运动，底部可根据工件形式更换压头、定位块或简易测力附件。手柄通过连杆与压杆形成增力机构，长力臂设计能够把操作人员的摆动输入转换为压头的直线位移。手柄末端设置球形握把，握持位置远离压头和工件，操作时手腕可沿自然弧线摆动，避免手指靠近夹持区域。立臂上部带有可调限位结构，可用于限制压头下行终点，在重复压装同一高度零件时减少过压风险；对于弹簧测试类作业，限位位置还可作为压缩量参照，配合外部标尺或测力装置判断载荷与变形之间的关系。

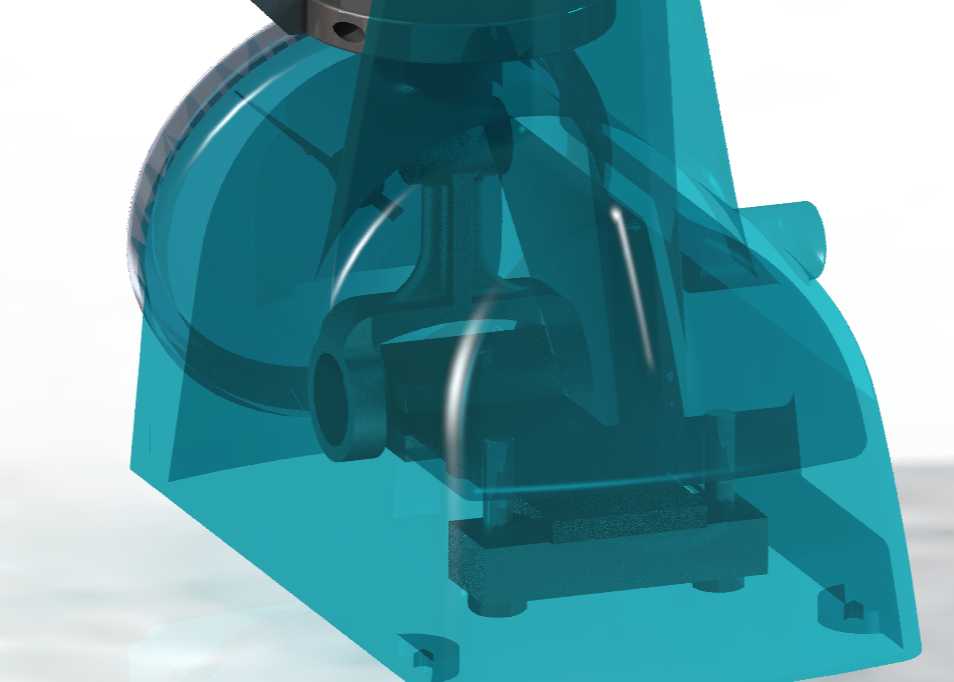

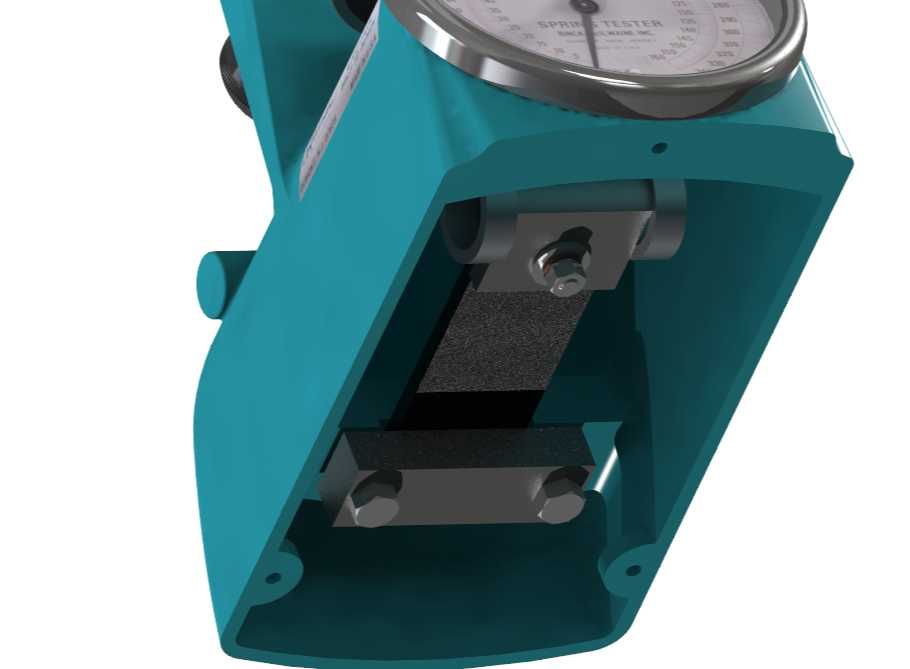

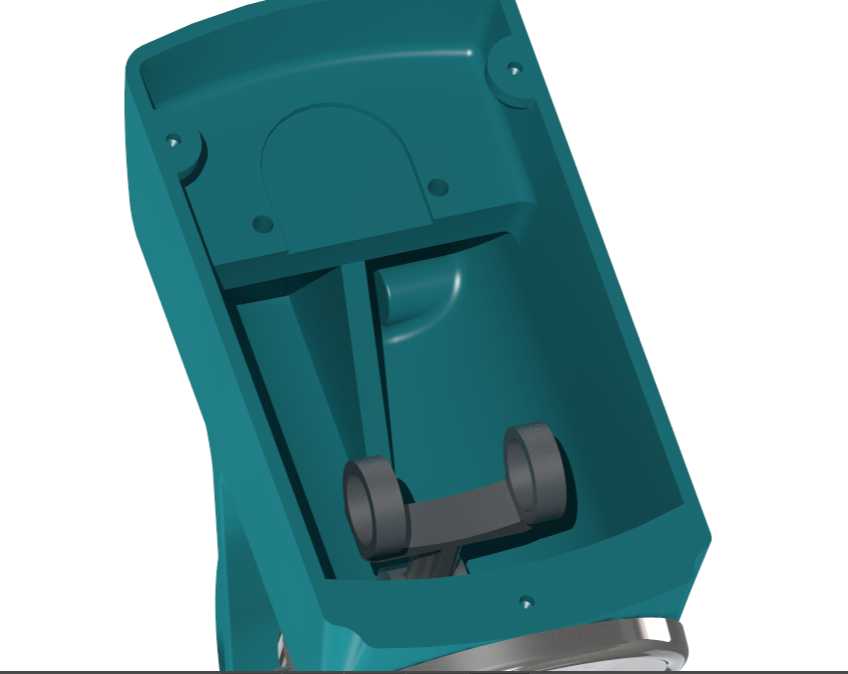

　　结构设计上，底座采用宽厚的箱形轮廓，前端留出平面安装区域，后端与立臂平滑过渡，形成类似C形机架的受力路径。压装时，工件对压头产生向上反力，底座工作面则提供支撑反力，立臂承受弯曲载荷，因此机架截面在根部和转折处需要保持足够壁厚与圆角过渡，以降低应力集中。模型中壳体外形饱满，侧面曲线从底座向后上方收束，既覆盖内部加强区域，也让立臂在视觉和受力上形成连续传力路径。实际制造时，底座可采用铸件或焊接钢结构，关键工作面经加工后保证平面度；压杆导向区宜设置衬套，以控制侧向间隙并提高压头重复定位的稳定性。

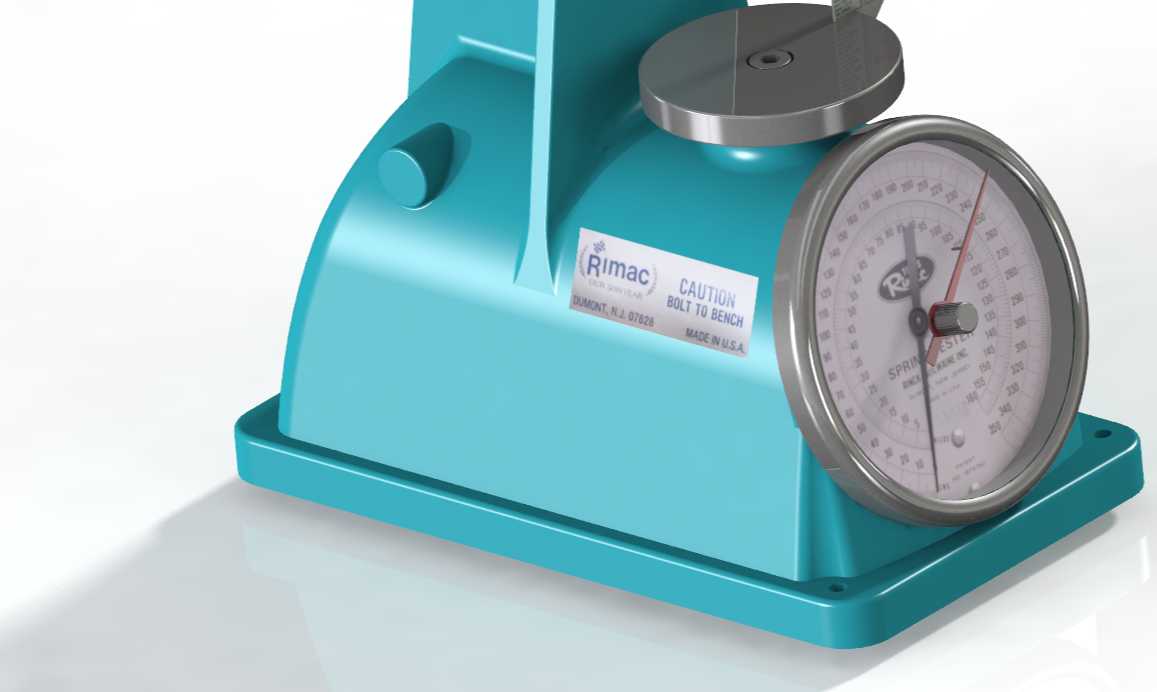

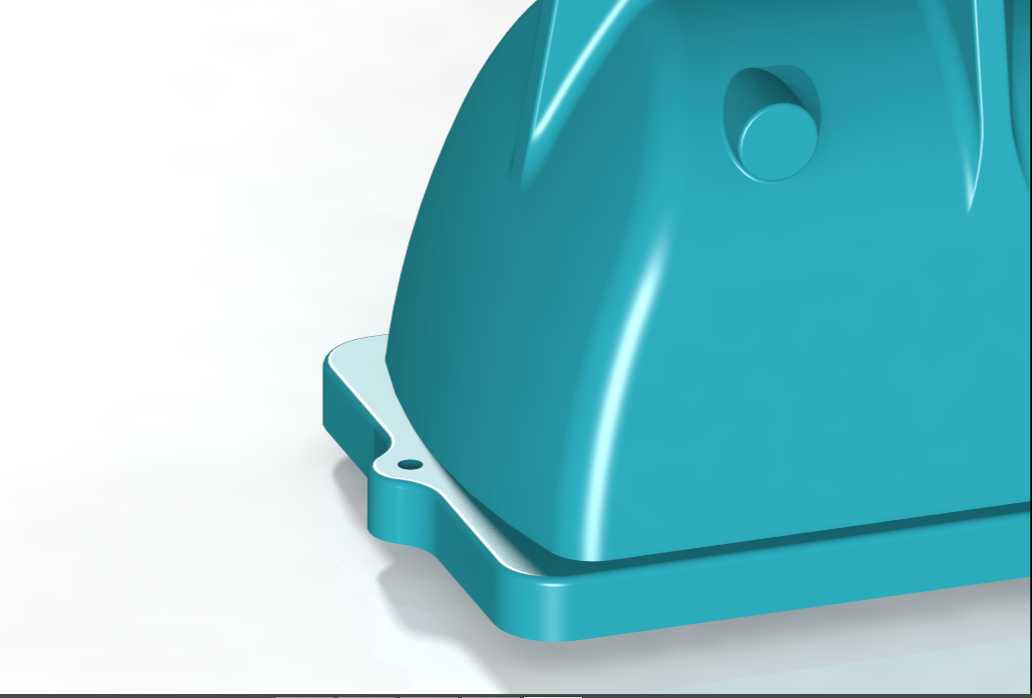

　　安装边界方面，设备底部需要预留螺栓固定位置，工作台面应能承受压装反力并避免明显挠曲。底座前方的工件放置区要根据待压零件外形留出取放空间，压头中心到底座后缘、立臂内侧以及前端边缘均应保留操作距离。若用于弹簧检测，工件直径、自由高度和压缩后的高度都应落在压头与底座之间的有效行程内；若用于小型轴承、衬套或销钉压装，则需在底座上增加定位槽、垫块或快换夹具，防止零件在受压时偏移。压杆轴线应与底座支撑面垂直，导向孔、压头连接螺纹和工作台面的平行度需要在装配时统一校正，否则容易出现压头偏载、工件划伤或弹簧侧向屈曲。

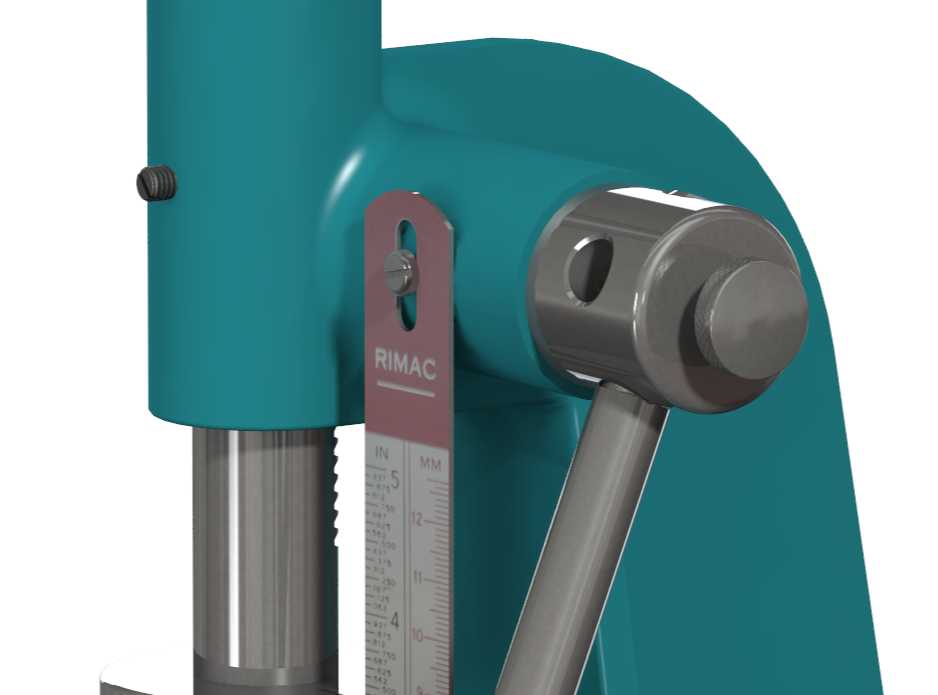

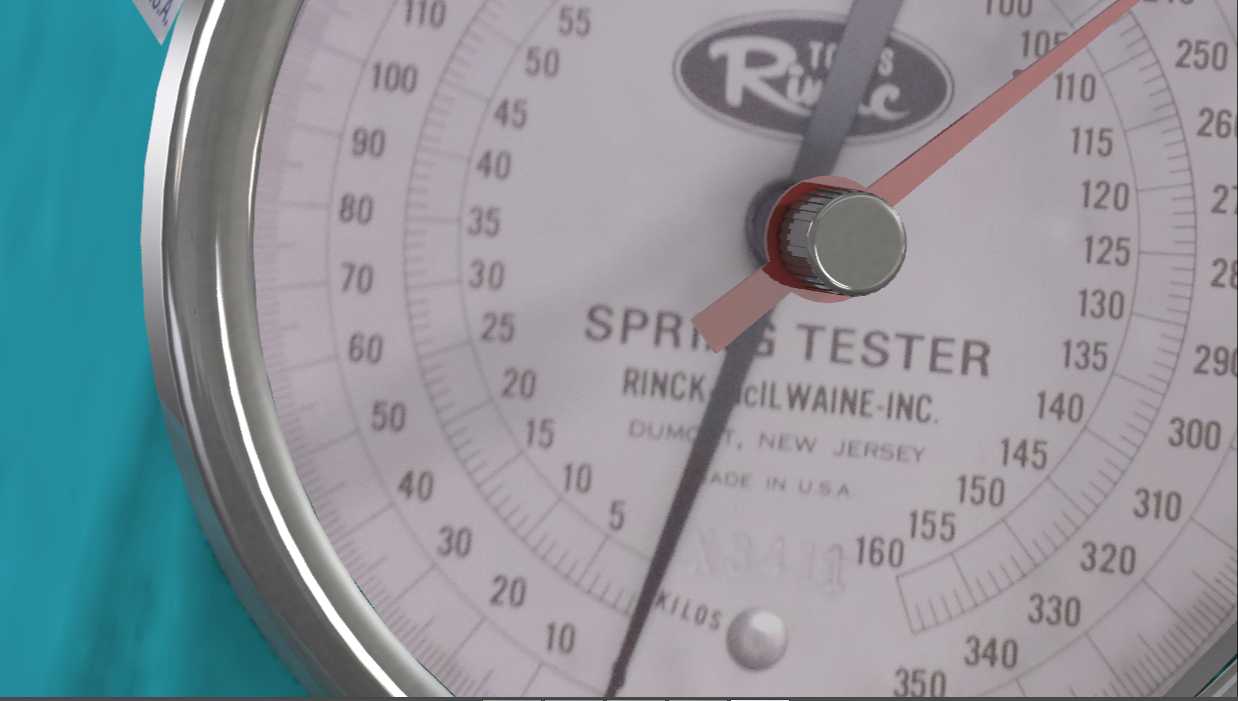

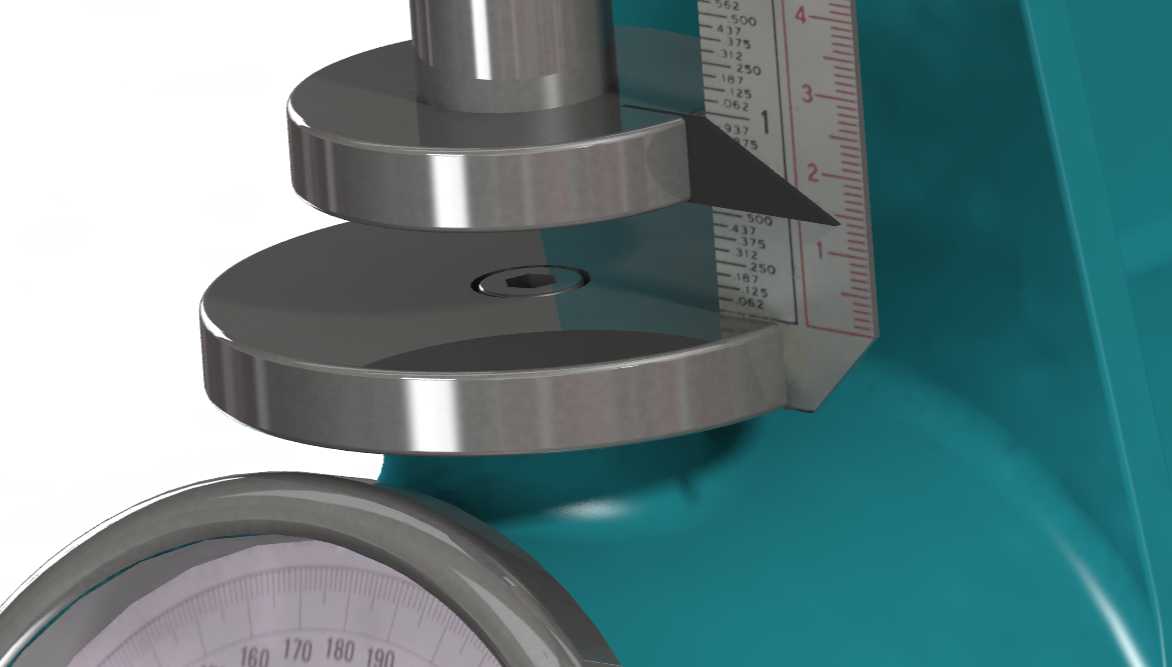

　　该类工装的设计重点不在于追求高吨位，而在于可控、直观和便于小批量作业。手柄铰接点、连杆长度和压杆行程之间需要匹配：力臂过短会导致操作费力，行程过大则会使机架高度增加；导向段太短会降低压杆稳定性，弹簧压缩过程中若存在横向分力，压头容易卡滞。合理做法是让压杆在工作区间内保持双侧约束，限位块采用可调整结构，底座工作面预留T形槽或螺纹孔，以便扩展不同夹具。对于需要记录弹簧常数的场合，可在压头与工件之间布置测力传感器，在立臂侧面安装位移标尺，通过固定压缩增量读取载荷变化，再结合弹簧有效圈数、材料直径和中径校核理论刚度。

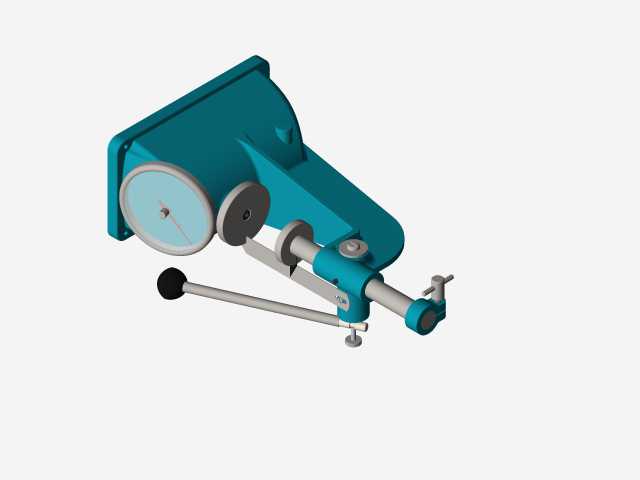

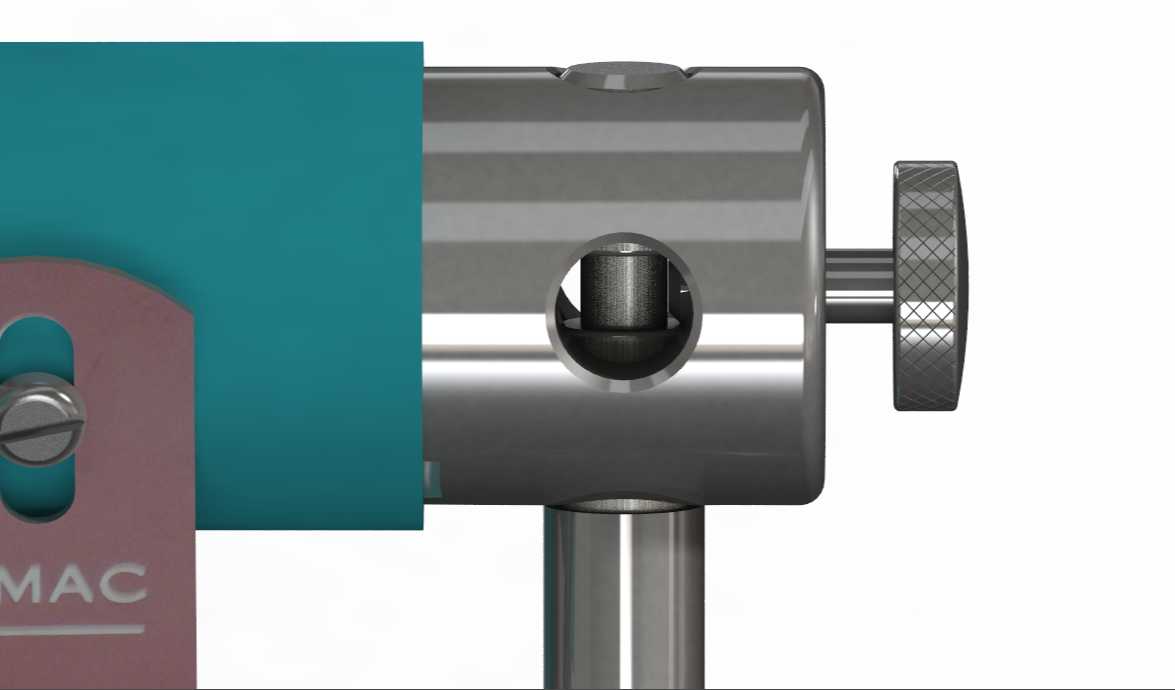

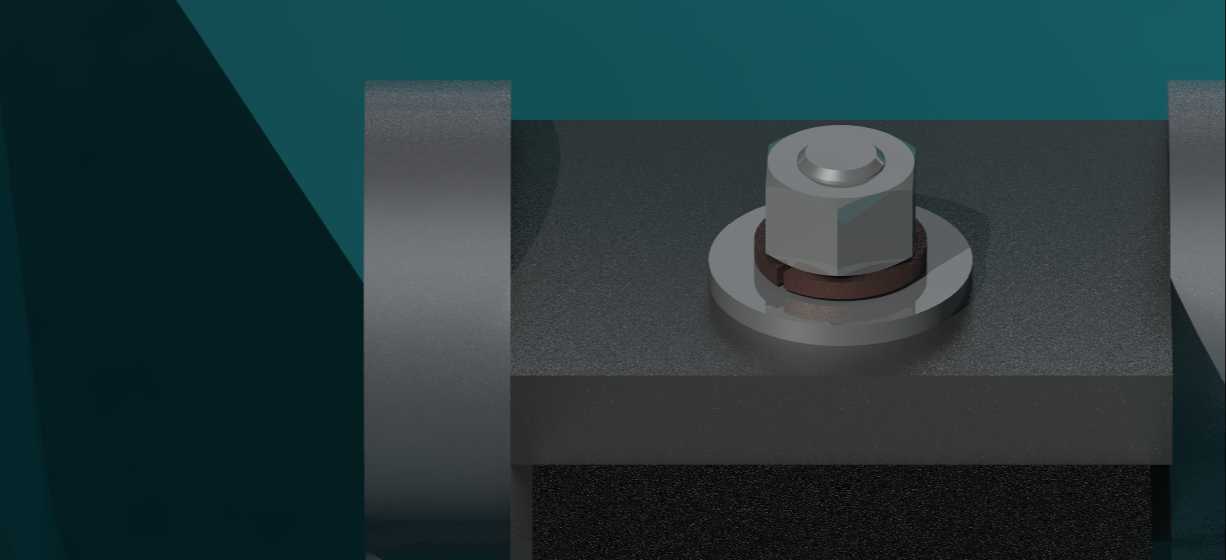

　　外形上，设备主体以一体式涂装壳体表现，外露运动件包括手柄、转轴、压杆和调节头，功能分区清晰。球形手柄、长摆臂和高位调节旋钮都围绕人工操作可达性布置，维护时可从立臂后侧或顶部检查铰接销轴与导向衬套。整体结构适合作为手动压力检测设备的三维方案，用于评审机架刚度、行程空间、夹具接口和人机操作姿态，也可为小型台式压装机、弹簧试验架及装配工装的细化设计提供参考。
