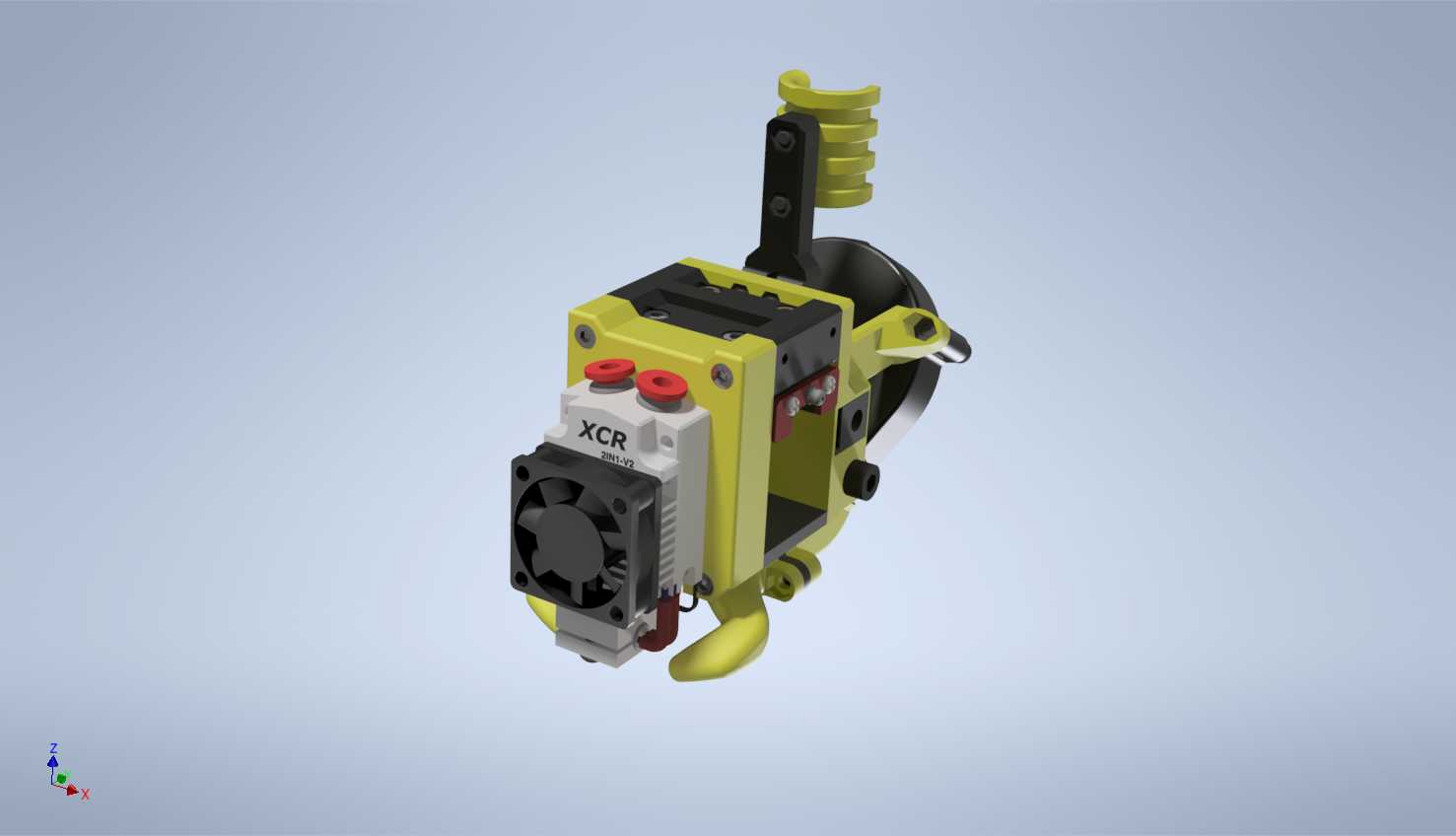

TRTech3D打印机热端挤出小车装配结构

　　这套三维装配结构对应桌面级FDM熔融沉积成型设备里的热端运动小车，也就是打印头承载滑座，主要用在CoreXY架构的开源3D打印机上，承担耗材熔融挤出、运动导向、散热控温以及整机Z向成型执行的核心功能，是整台设备里直接决定打印成型精度、堵头故障率和长时间连续运行稳定性的关键功能模组。

　　从实际产线和创客改装场景来看，这类热端小车广泛适配桌面级家用3D打印机、小型教育实训打印设备、创客空间自研改装机型，也常被用来替换原厂老旧打印头组件，解决原装挤出机散热不足、送料阻力大、热端窜温导致耗材提前软化堵料的常见问题。整套模组把XCR二合一热端、挤出送料轮、轴流散热风扇、安装立板、导向轴挂载座、弹簧张紧件全部整合在同一个紧凑滑座上，不需要额外分散布置散热和送料部件，运动时整体质心更靠近传动导向轴线，高速往复移动过程中不会因为部件偏载产生晃动振纹。

　　设计思路上首先优先控制运动部件的总重量：承载主体框架采用镂空式黄色钣金+轻量化安装立板组合，在保证安装刚性的前提下尽可能削减非受力区域的材料厚度，X轴高速换向时的惯性冲击更小，传动皮带的负载波动也能明显降低。热端部分采用XCR一体化挤出总成，上部进料端直接对接送料齿轮，耗材从顶部导入后经过散热冷端段，再进入下方加热块熔融，冷端段侧面强制安装轴流风扇持续吹风，把喉管区域温度控制在耗材玻璃化转变温度以下，避免PLA、ABS这类耗材在喉管内提前软化膨胀，造成送料卡顿甚至堵头。热端侧面预留了热敏电阻和加热棒的安装孔位，两个红色锁紧旋钮用来固定喉管插入深度，后期更换不同孔径喷嘴、拆清加热块残料的时候不需要完全拆解整个小车，维护操作空间留得很充足。

　　运动安装边界方面，小车后侧的黑色立板是核心连接基准，立板上的两组同轴安装孔用来穿入X向导向光轴，滑座可以沿着光轴做高精度直线往复运动，立板上部的挂载位用来固定CoreXY传动同步带，皮带张紧后带动整个小车沿X轴移动；小车下部预留的挂载接口用来对接Z向升降平台或者龙门导向组件，整套模组的安装孔位完全匹配标准2020、3030铝型材机架的开孔间距，改装替换的时候不需要二次打孔攻丝。顶部伸出的黄色弹簧张紧组件用来给送料压臂提供预紧力，弹簧压缩量可以通过顶部螺母调节，针对PLA、TPU、PETG不同软硬耗材，可以调整压轮对耗材的夹持压力，软质柔性耗材不会因为压力过大被压变形卡料，硬质耗材也不会因为压力不足出现送料打滑、挤出量不足的问题。

　　实际装配调试的时候，首先要保证导向光轴穿过立板导套后的同轴度，两根光轴平行度误差控制在0.05mm以内，小车滑动全程不能有卡滞顿挫；散热风扇的出风面要完全对准喉管的散热鳍片，风向不能直吹下方加热块，避免加热块温度波动过大；送料齿轮和压轮的啮合间隙要以耗材穿过时刚好被压出轻微齿痕为准，间隙过大会丢步欠挤出，间隙过小会磨碎耗材碎屑掉入齿轮缝隙。整个热端小车的外形轮廓在运动包络范围内没有突出干涉件，X轴移动到左右极限位置时，风扇、接线端子都不会和机架立柱、限位开关发生碰撞，Z向升降过程中热端喷嘴的最低点和打印平台平面的平行度可以通过安装板上的长腰孔微调，方便调平操作。这套结构把挤出、散热、熔融、运动挂载几个功能高度集成，既保留了开源3D打印部件改装替换的灵活性，又通过紧凑化布局把运动部件的刚性和动态响应做了平衡，不管是新机组装还是老设备升级热端，都能直接作为完整功能模组完成适配。
