3030工业铝型材及配套连接组件

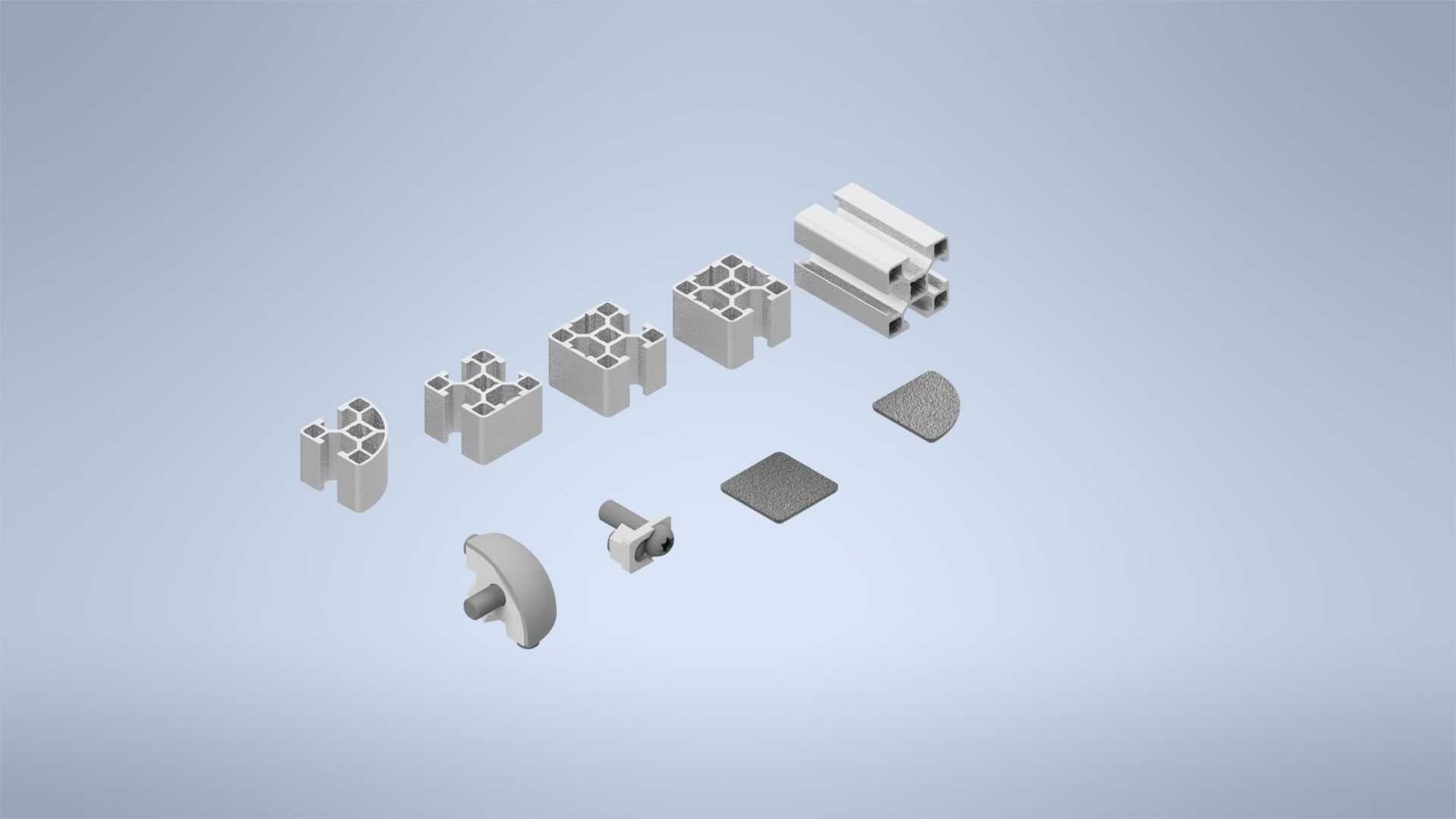

　　3030规格工业挤压铝型材是轻型自动化设备框架搭建中应用频次极高的基础结构件，这套三维素材完整还原了不同截面槽型的30系列铝型材段，以及角件、端盖、弧形封板、铰接支座等全套配套安装辅件，可直接用于各类非标设备的骨架方案快速排布。

　　从实际产线应用场景来看，这类30mm见方的铝型材常被用于桌面级测试工位的承载机架、小型分拣线的侧边护栏支架、电气检测台的主体框架、实验室工装的支撑骨架，以及3C产品组装工位的物料台架。相较于4040规格型材，3030的截面自重更低，单米承重完全满足轻型负载需求，在不需要承载大重量动力部件的工位上，既能控制整体机架的整体重量，也能压缩框架材料的占用空间，尤其适合排布空间紧凑的桌面型设备。

　　设计这套型材组件时，首先要明确截面的安装边界：型材外轮廓严格控制在30mm×30mm，四周的T型槽槽宽符合国标工业铝型材的通用槽口尺寸，配套的T型螺栓、弹性螺母可以直接卡入槽内，不需要在型材本体上额外钻孔攻丝，调整安装位置时只需松开螺母即可沿槽道滑动移位，这也是铝型材框架相较于焊接钢结构机架最突出的优势——后期工位改造、传感器加装、防护板移位时不需要切割重焊，仅靠标准连接件就能完成布局调整。

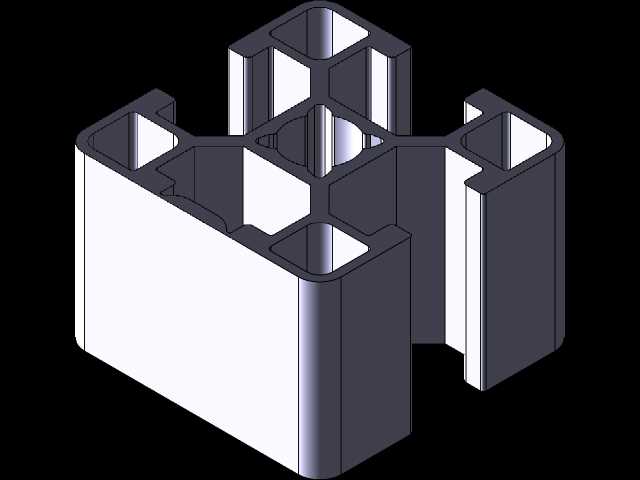

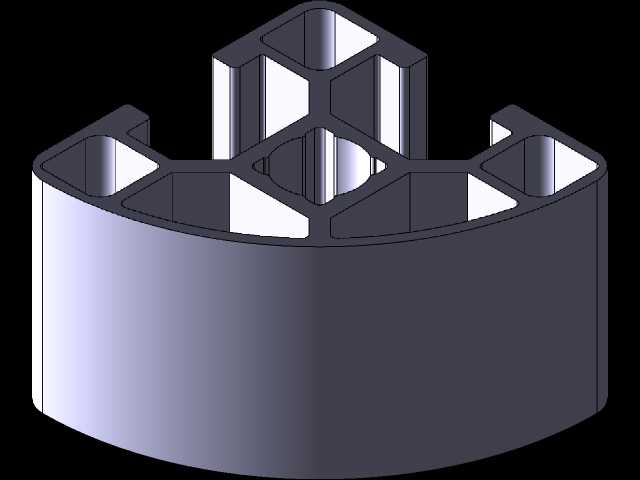

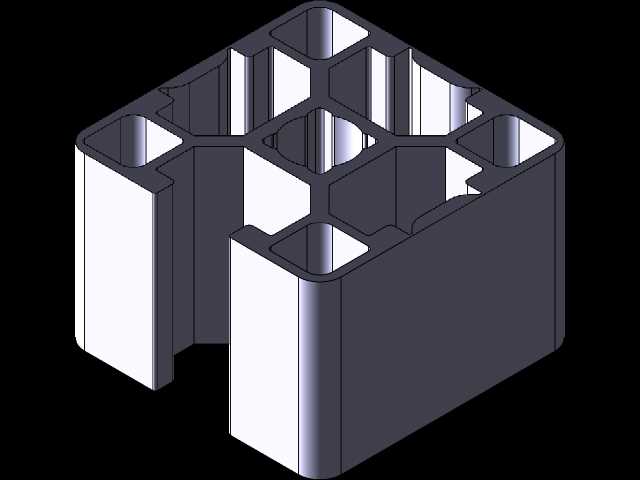

　　素材里包含的多款不同截面型材，分别对应不同的受力场景：基础四槽实心截面款用于框架的主支撑立柱，承受竖直方向的压载；带多腔加强筋的截面款用于跨度较大的横向横梁，提升抗弯模量，避免长跨度横梁放置工装板后出现下挠；半圆弧封边型材用于机架的外露转角，消除直角锐边，符合车间设备的安全防护要求；配套的90度角件用于两根垂直型材的直角连接，角件上的安装孔位与型材槽口精准对齐，锁紧后可以消除型材拼接处的装配间隙，保证框架整体的形位公差。

　　在三维建模阶段处理这类型材组件时，需要先把每款型材的截面草图完全约束，保证槽口尺寸、壁厚、加强筋厚度都和实际挤压量产的参数一致，后续拉伸生成型材实体后，不同长度的料段可以直接通过修改拉伸参数快速生成，不需要重复绘制截面。配套的连接件要单独做装配约束验证：角件的贴合面要和型材外壁完全重合，螺栓孔的中心距要和槽口的定位尺寸匹配，端盖的卡扣尺寸要和型材端面的内槽过盈配合，模拟实际装配时不会出现干涉、卡扣无法卡入的问题。

　　实际选型搭建框架时，首先要核算框架的整体负载：如果台面上仅放置轻型检测仪器、物料盒，3030型材的壁厚完全可以满足挠度要求，横梁跨度控制在600mm以内时，加载后下挠量不会影响台面的平面度；如果框架需要挂载小型伺服电机、拖拽坦克链，则要在对应受力位置选用带加强筋的高负载截面型材，或者在型材槽内内置钢制加强条，提升局部刚性。机架底部安装脚轮或者可调脚杯时，配套的端面连接板要和型材端面的预置螺母锁紧，保证支撑点的受力均匀传递到整根立柱，避免单点受力造成型材端面变形。

　　这套组件里的异形辅件也对应了实际装配的常见需求：弧形过渡件用于机架转角处的防护蒙皮固定，薄型封板可以嵌入型材槽内作为机架的侧封挡板，小型铰接件可以用来搭建可开启的设备防护门，所有辅件的安装逻辑都完全贴合工业铝型材的快装体系，不需要额外定制加工件，全部采用标准件即可完成整台机架的装配，大幅缩短非标设备的框架制作周期，也方便后期设备搬迁时拆解重组，型材和连接件都可以重复利用，不会像焊接机架那样拆解后只能报废。
