带引线式方形电磁控制执行元件结构

　　在工业流体控制、小型气动回路、自动化检测设备的气路通断控制场景里，这类方形结构的电磁执行部件是很常见的控制终端，很多做小型专机、检测工位气路设计的工程师，在选型时都会优先考虑这类安装边界规整、引线出线方式灵活的结构。不同于常规管式电磁阀需要预留管路拧接的操作空间，这款方形本体的结构，安装面可以直接贴合设备安装板固定，本体侧面没有突出的管路接头，在紧凑的设备内部布局时，能大幅减少无效空间占用。从结构设计逻辑来看，本体采用方形切削式外形，所有安装基准面都做了平面度公差约束，顶部的阀芯输出端做了阶梯轴结构，轴侧预留的定位小孔可以直接和外部执行拨杆、透镜调整架这类负载做销接固定，不需要额外做转接法兰，能减少传动环节的间隙累积。

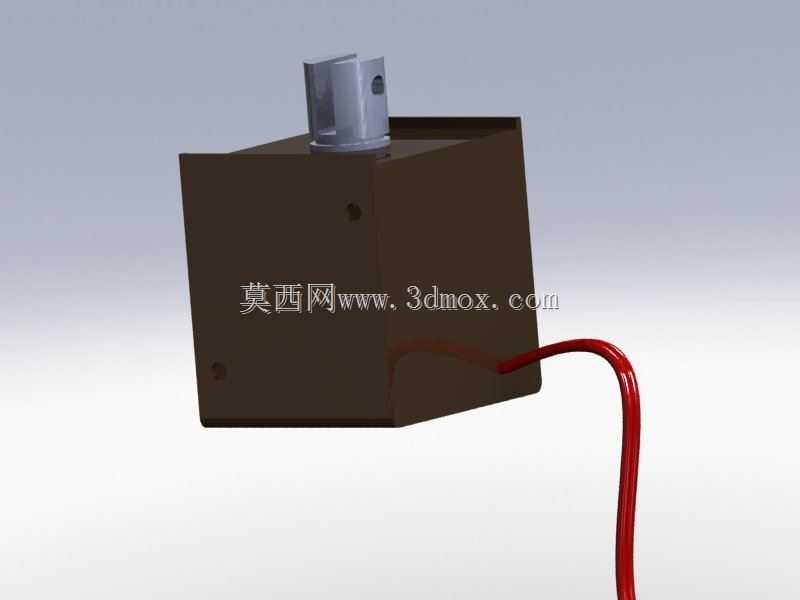

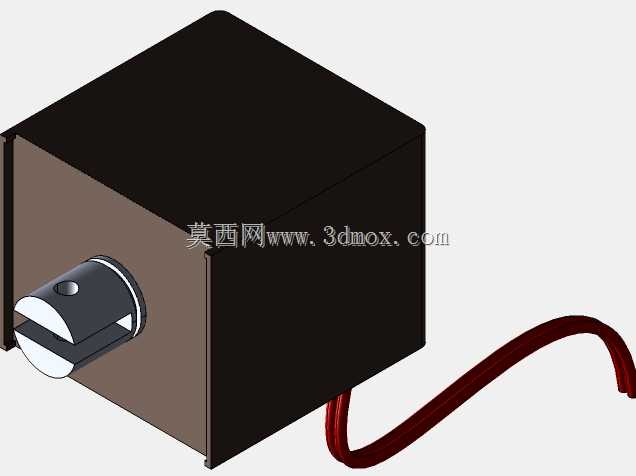

　　出线端采用侧出红色引线的设计，引线从本体侧下方引出，走线时可以顺着安装板的线槽排布，不会和顶部的动作负载产生运动干涉，相比顶部出线的结构，在垂直安装的场景下，引线不会因为长期弯折出现线芯断裂的问题。实际使用场景中，这类元件常用来做小型光路系统里的透镜位置切换、轻负载气路的通断控制、检测工位的挡料销驱动，因为本体的电磁线圈做了全密封灌封处理，在有少量切削液飞溅、粉尘较多的机加工检测工位，也能稳定工作，不会因为粉尘进入线圈间隙导致卡滞。设计时的尺寸边界控制很有讲究，本体的长宽尺寸控制在常规安装孔位的通用间距范围内，安装孔采用沉孔设计，固定螺丝可以完全沉入本体内部，不会突出表面影响周边元件布局；顶部阀芯的伸出行程做了限位结构，

　　不会因为过压驱动导致阀芯脱出，出厂预设的行程刚好匹配高力行程比透镜体的切换位移需求，不需要用户额外调整行程限位。从建模细节来看，本体的边角都做了小尺寸倒角处理，既避免安装时锐边划伤操作人员，也能减少应力集中，在长期通断振动的工况下，不会出现本体边角开裂的问题；引线根部做了防弯折护套结构，模拟了实际产品的应力释放设计，在做设备整体布线仿真时，可以直接参考这个结构预留引线的弯曲半径，避免后期装配时出现引线弯折角度过小的问题。很多工程师在做紧凑设备的布局时，经常会遇到电磁阀安装空间不足、和周边元件干涉的问题，这款结构的方形本体设计，就是针对这类紧凑安装场景做的优化，所有外部轮廓都没有不规则的突出结构，

　　在三维布局时可以直接用方块做占位初步评估，不需要提前考虑复杂的外形避让。另外，顶部的阀芯连接端采用标准的轴径尺寸，和常规小型电磁阀的输出轴尺寸保持一致，在做旧设备改造替换时，可以直接适配原有负载的连接孔位，不需要重新加工转接件，能减少改造的加工成本和装配时间。线圈部分的建模还原了实际产品的灌封层结构，在做热仿真分析时，可以直接赋予对应的灌封材料参数，评估长期通电工况下的线圈温升，确保设备连续运行时的温度控制在合理范围内，不会因为过热导致线圈绝缘老化。安装面的平面度要求在建模时也做了对应的基准标注参考，实际加工安装板时，只要保证对应安装区域的平面度在公差范围内，就能保证电磁阀本体安装后不会出现倾斜，阀芯动作时不会出现卡滞，延长元件的使用寿命。
