VCC200螺杆空压机钣金防护外壳结构

　　这套罩壳围绕中型固定式螺杆空气压缩机组展开，主体采用分段钣金围护形式，将主机、油气分离筒、冷却器、管路、电控元件及动力传动部分纳入同一防护空间，常见于工厂集中供气站、装备制造车间、矿山地面空压站、工程预制场以及需要连续提供压缩空气的生产线旁。外壳并不只是简单的外装饰件，而是承担安全隔离、降噪、通风导流、检修通道组织和整机外观规整化的综合结构。

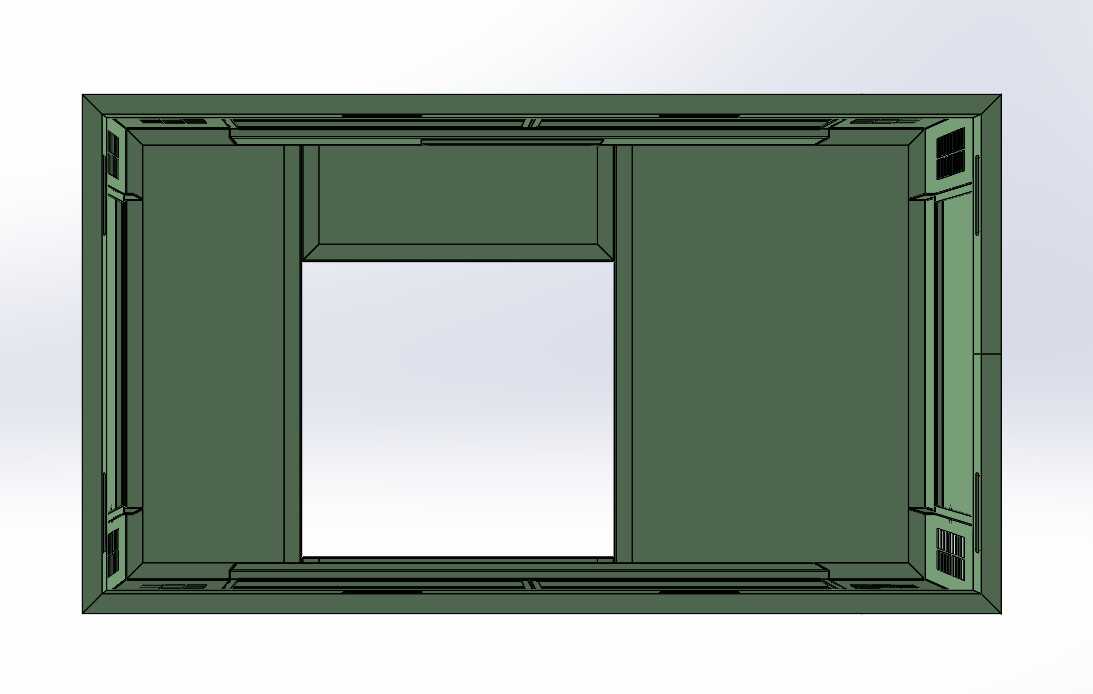

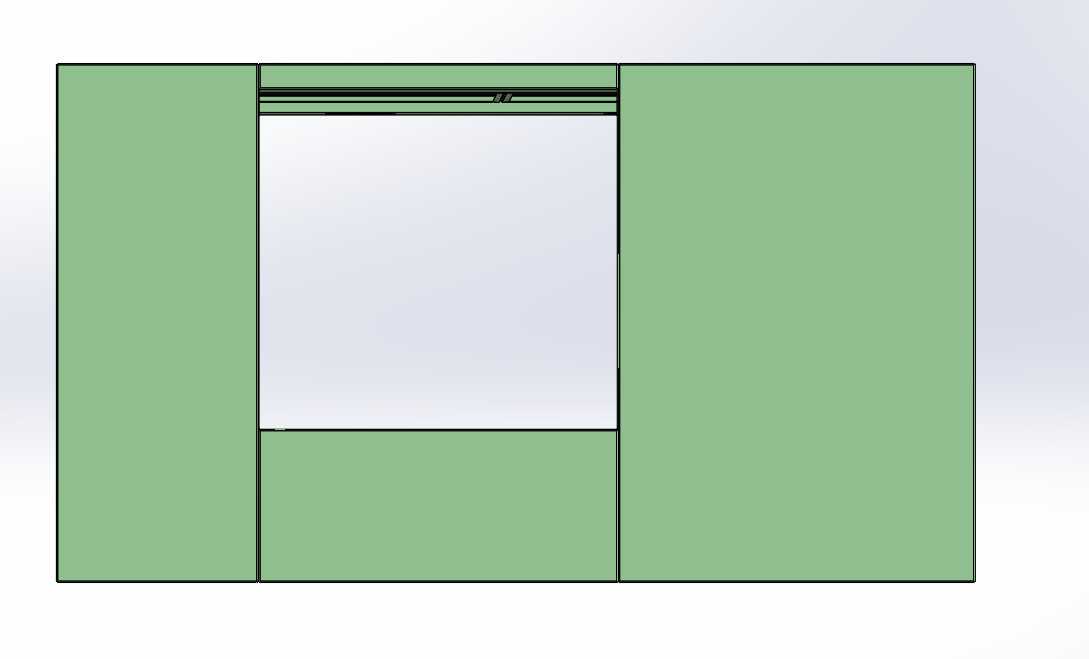

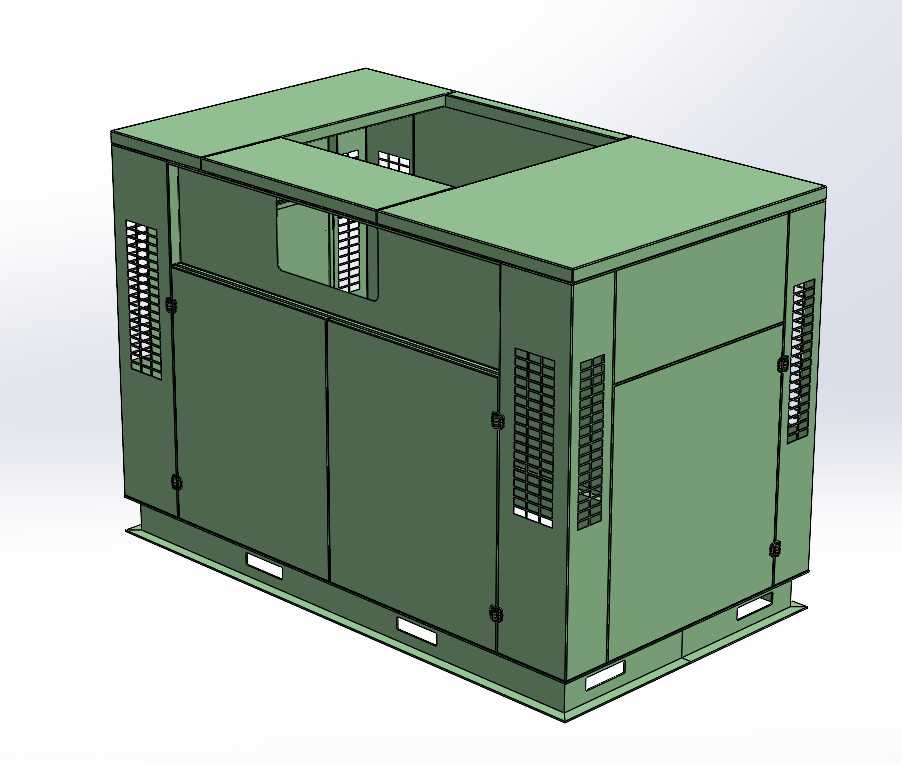

　　从整机布置看，罩壳近似长方体箱型结构，底部设置承托边框和叉车/吊装转运配合空间，下部预留若干长条形开孔，用于底座安装、冷凝水排放、管路穿接以及维护时观察地脚固定状态。箱体四周由立柱、横梁、侧板和门板拼合，钣金件之间通过折边、螺钉、铰链和锁扣连接，既保证运输和运行中的刚性，也避免大面积薄板在风机气流作用下产生振动噪声。顶部并非完全封闭的平板，而是在对应冷却器、维护口或吊装区域设置开口和局部盖板，使热空气排出、滤芯更换和内部吊装检修能够兼顾。

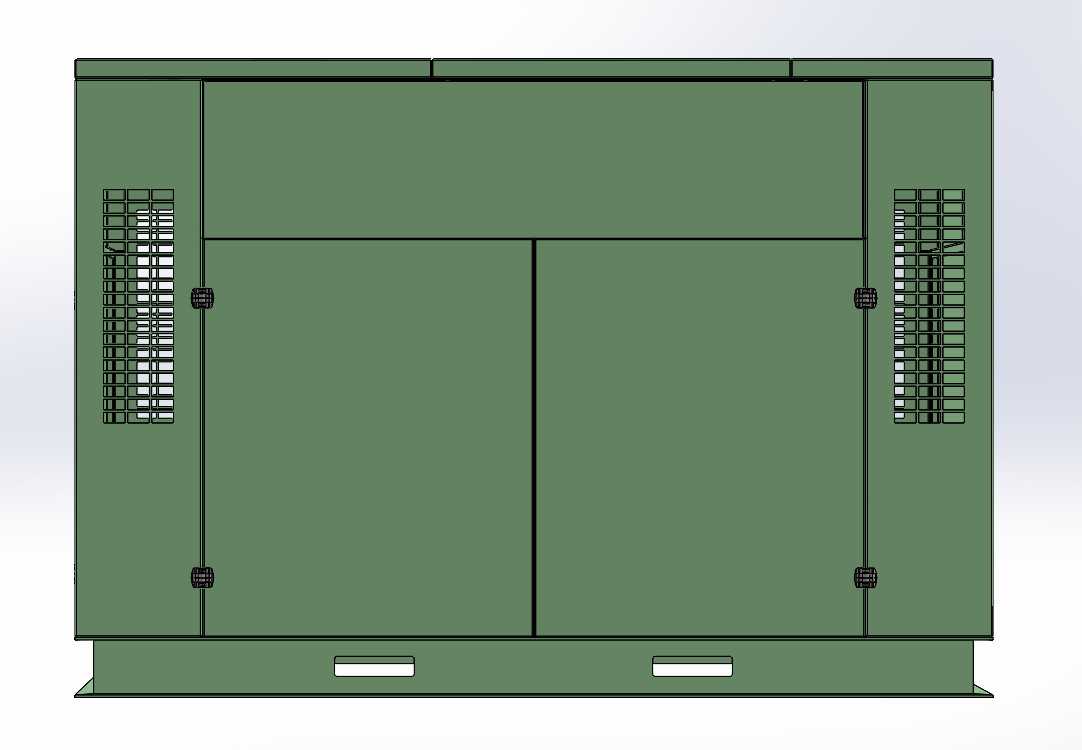

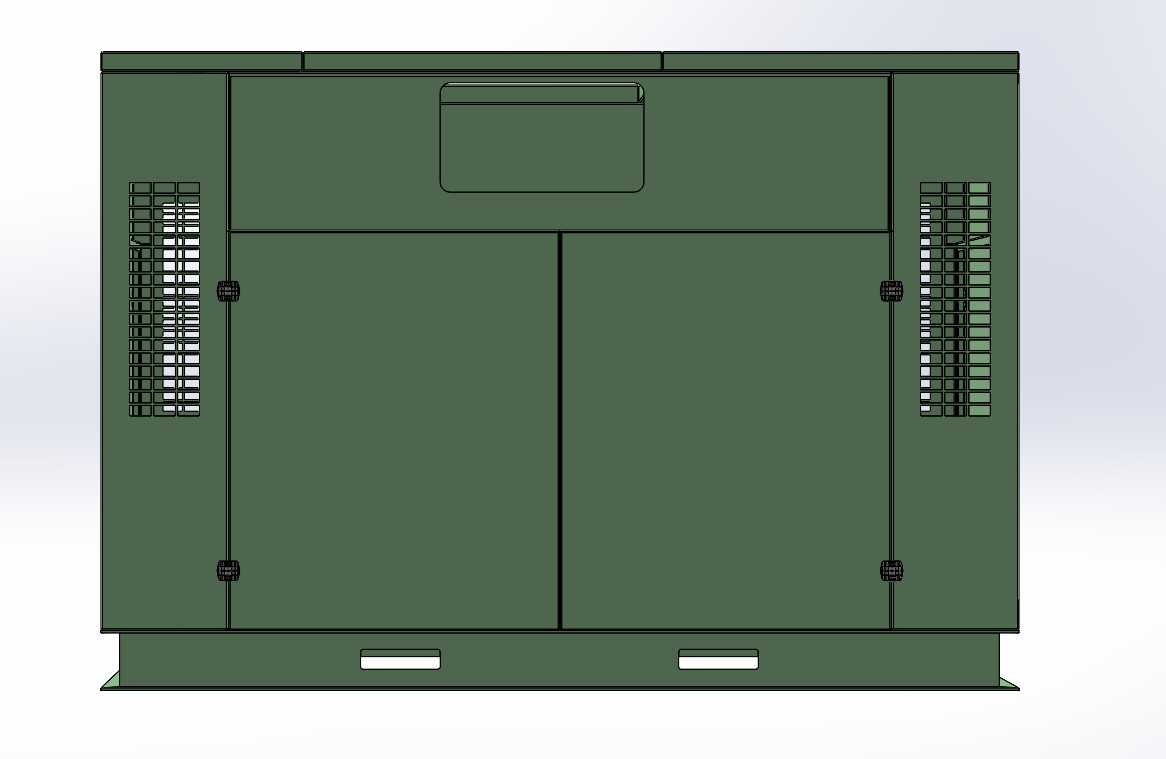

　　侧面多组检修门是该外壳的重要功能区域。门板采用平整钣金面，边缘折边提高抗弯刚度，铰链布置在侧边，门锁或快开结构设在门侧，便于运维人员进入压缩腔、油滤、空滤、皮带或联轴器附近。门体关闭后与框架形成连续围护，可降低高速旋转部件和气流脉动带来的噪声外传；打开后又能形成较宽的操作面，减少日常保养时拆卸整板的工作量。对于空压站这种长期连续运行设备，维护便利性直接影响停机时间，因此门板位置需要与油位观察、滤芯更换、阀门操作和皮带张紧等实际动作相对应。

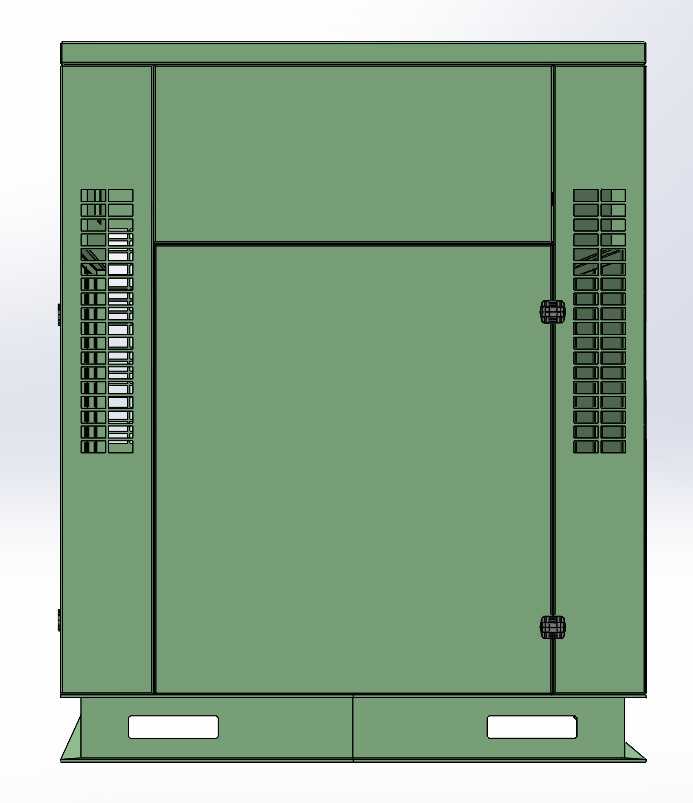

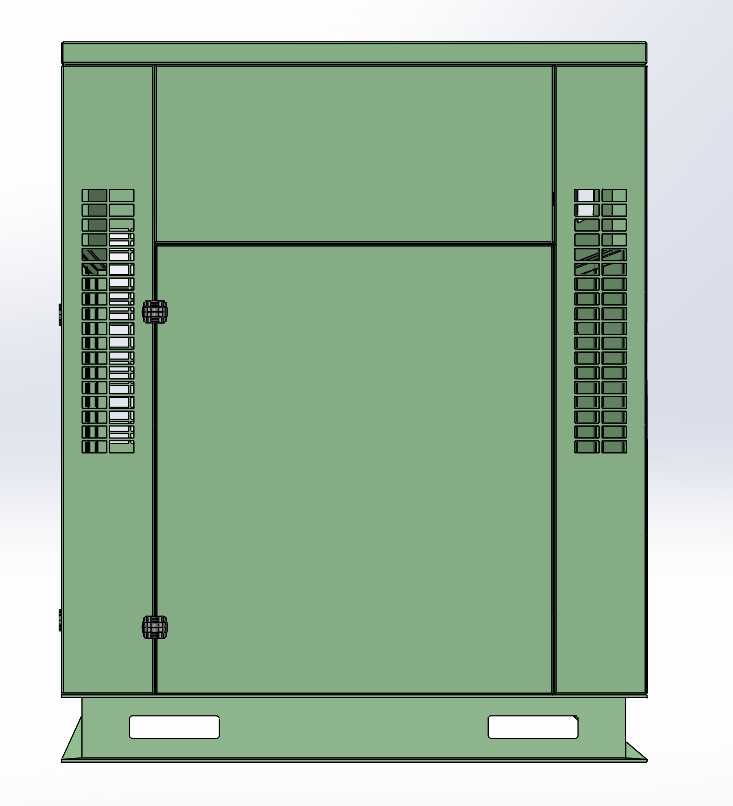

　　通风散热在罩壳设计中占比很高。模型两侧和端部布置了多组长条格栅，格栅孔呈矩阵排列，方向与内部冷却风流路相配合。冷空气通常从机组一侧或下部低噪声进风区进入，经过电机、压缩机主机、油气系统和冷却器后，由顶部或端部风机排出。格栅既阻挡异物接触旋转部件，又通过开孔面积控制进风阻力；若开孔过小，会造成箱内负压增大、排温升高，夏季高负荷时容易触发高温保护；若开孔过大或位置不合理，则降噪效果下降，并可能使热风在箱内短路循环。实际结构设计时，需要结合冷却器厚度、风机风量、内部阻力和现场粉尘条件反复校核开孔率。

　　外壳的外形尺寸边界主要由内部机组包络决定。长度方向需容纳压缩机主机、电机、冷却器、油气分离器及前后检修距离；宽度方向要保证门板开启、管路保温层、控制箱安装和侧面通风通道；高度方向则受冷却风机、顶部排风口、吊装余量和厂房门洞限制。底座边框通常略宽于侧板，形成稳定支撑面，并在四角或纵梁位置承受整机重量。安装时不仅要关注占地长宽，还要预留一侧抽出冷却器或更换电机的空间，顶部不能紧贴屋面或管线，否则排风受阻。对于多台并联的空压站，机组之间还应保留散热和检修通道，不能仅按箱体静态外形紧密排列。

　　建模思路上，这类罩壳适合先按内部设备建立约束包络，再确定骨架梁和立柱位置，随后展开侧板、门板、顶板和格栅。钣金件需要体现折弯半径、翻边、加强筋、螺栓过孔、铰链安装面和门锁避让位，不能只做单一实体方块。格栅区域可采用阵列特征表达，但在工程深化时应区分通风孔、百叶导向、防尘棉或防护网的层次。门板与框架之间要预留均匀间隙，避免喷涂漆膜和装配误差导致干涉；顶部开口周边应设置折边或挡水结构，防止清洁水和车间冷凝水直接落入电气区域。

　　在实际应用中，该外壳还需考虑噪声控制与安全防护的平衡。内壁可根据机组功率增加吸音棉、穿孔板和检修门密封条，使压缩空气脉动、齿轮啮合和风机噪声得到衰减；但吸音材料不能靠近高温排气管和皮带运动区，固定方式也要防止长期振动后脱落。电控部位应与高温、油污区域保持隔离，线缆穿过钣金处设置护线套。整机外壳接地后，可降低人员触碰运动件、高温件和带电部件的风险。

　　从结构工程师角度看，该模型的价值在于呈现了空压机组外部围护与内部功能之间的关系：外形看似规整箱体，实则每一处门板、格栅、底座开口和顶部缺口都对应散热、检修、安装或转运需求。设计时若脱离主机布局单独建壳，后期很容易出现门打不开、滤芯抽不出、风量不足、吊装干涉和现场就位困难等问题。合理的罩壳应在有限占地内建立清晰气流路径，提供可靠安全边界，并让高频维护点具备可达性，从而满足压缩空气系统长期稳定运行的要求。
