CSWA考核用异形工具块实体结构

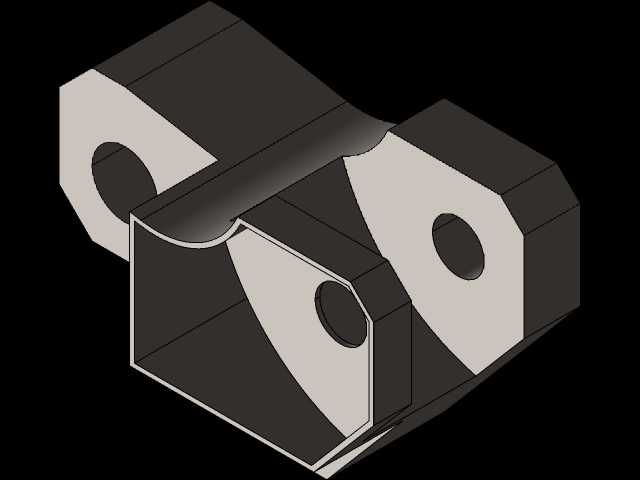

　　这个工具块属于典型的机械基础能力训练零件，整体没有复杂装配关系，却把拉伸、切除、圆角、斜面过渡、同轴孔位等常用建模动作集中在一个紧凑实体上，很适合用来检验结构读图、尺寸约束和特征顺序安排能力。零件主体呈长条块状，左端设置一个贯通圆孔，孔轴线沿块体宽度方向布置，可作为穿销、铰接或定位连接位置；块体上表面不是单一平面，而是由两段高低不同的平台和中间平滑过渡曲面组成，侧面轮廓也带有内凹弧线，使外形在简洁中包含多处连续边界。

　　从实际使用角度看，这类工具块可作为工装夹具中的垫块、定位块或教学演示件。左端圆孔能够配合销轴完成回转或限位，底部较宽的平面提供稳定支撑，上部阶梯面则可承托不同高度的工件。由于轮廓左右不对称，建模时需要先确定基准面和主要轮廓，再按照毛坯成型思路逐层叠加特征。较合理的做法是先绘制侧视外轮廓，通过拉伸获得主体厚度，随后处理顶部阶梯和曲面过渡，再在端部建立同轴圆孔，最后统一修整棱边。特征顺序若颠倒，容易出现参考丢失、圆角失败或孔位与曲面干涉等问题。

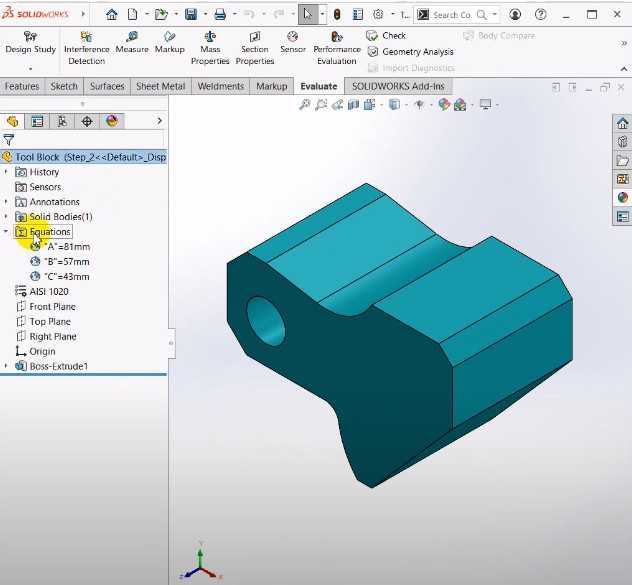

　　外形尺寸围绕小型工装块设定，长度约81mm，宽度约37mm，高度约43mm，整体占用空间较小，适合安装在工作台、夹具座或检测辅具上。安装边界主要受底部支撑面和左端孔位限制：底面需要保持平整，以保证块体放置后不发生翘动；圆孔中心到端面、底面的距离应在装配前核对，避免销轴穿过时与相邻夹具发生碰撞。顶部高低平台之间的过渡区域承担应力分散作用，不宜在加工或改型时被简化成尖锐折角，否则受力后容易在转角处形成集中应力。

　　结构设计上，该零件强调几何形状的完整性而非薄壁轻量化，因此实体壁厚充足，端部孔周围保留了较宽材料带，能够承受常规装夹和支撑载荷。侧面内凹轮廓不仅形成识别特征，也减少了不必要的材料堆积；顶部曲面与平面相接处需要保证相切或连续过渡，才能在数控加工中获得顺畅刀路。若用于实际工装，可在底面增加定位销孔或沉头孔，使块体与基板固定；若仅作为考核练习件，则应保留原始几何关系，重点检查孔的贯通性、各平台高度差以及外轮廓闭合情况。

　　在三维建模过程中，草图约束要避免过定义。侧轮廓中的直线、圆弧和斜线段应围绕同一基准建立，尺寸标注优先锁定总长、总高、孔位中心和关键台阶位置。圆孔采用独立切除特征，便于后期调整孔径；顶部过渡面可根据软件能力使用拉伸、放样或圆角组合完成，但需保证实体没有碎面和开放边界。对于初学者而言，这类零件的价值不在于单个特征难度，而在于理解一个块状零件如何从二维轮廓发展为可加工、可装配、可检验的三维实体。

　　工程应用中，类似结构常见于夹具辅助支撑、工位器具挡块、手动工具基座和教学考试题库。它不承担高速传动，也没有精密配合齿面，但对尺寸逻辑、形状表达和工艺合理性仍有明确要求。审核模型时，应重点观察孔轴方向是否与安装面垂直、曲面过渡是否光顺、实体质量是否异常、相邻特征是否存在微小缝隙。只要基准选择清晰、特征层次简洁，该工具块就能稳定用于结构演示、加工编程和装配干涉检查。
