工业发电机组双路排气集成撬装结构

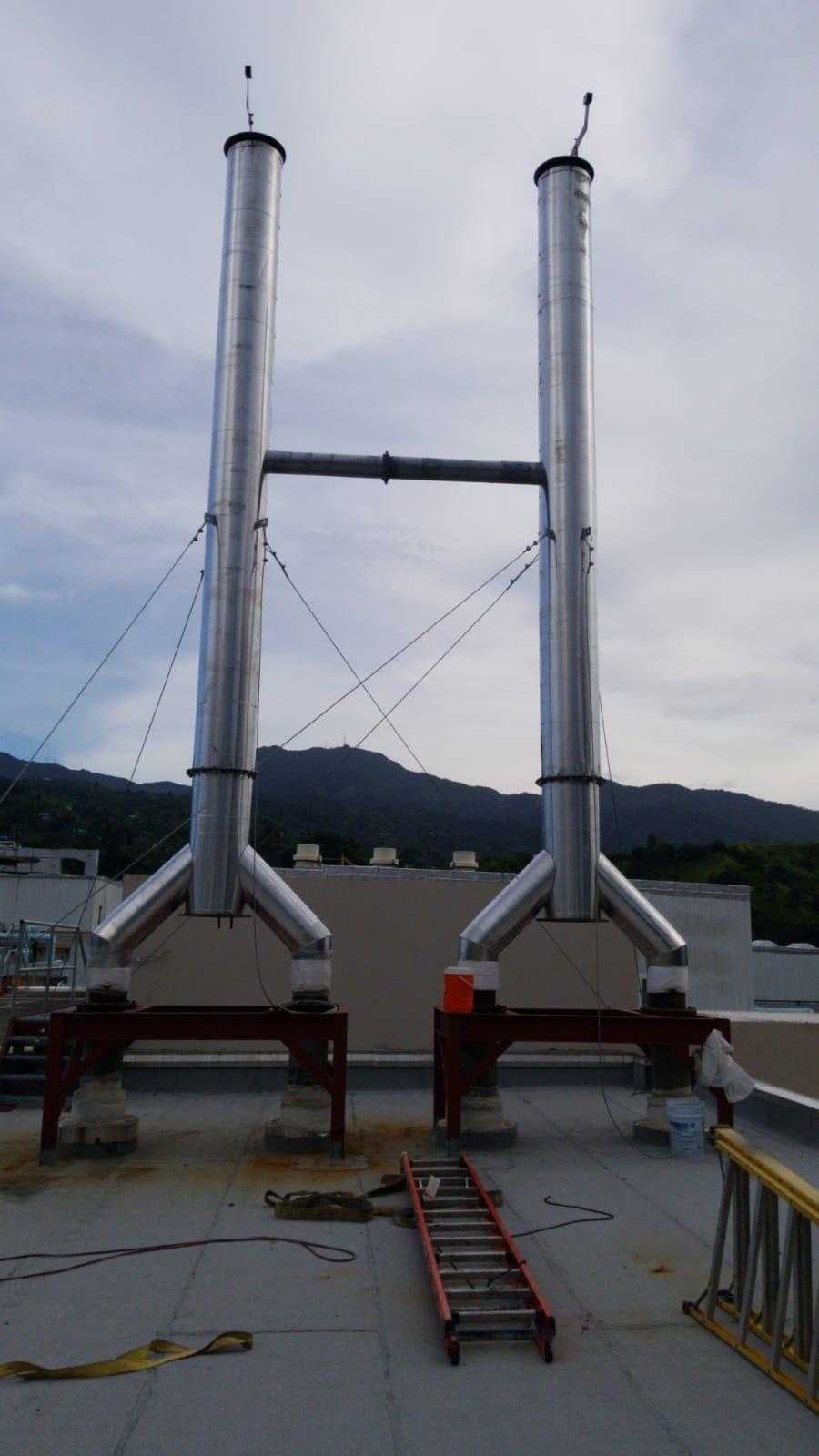

　　这套双路排气集成结构主要服务于固定式内燃发电机组的尾气导排场景，在野外临时电站、厂区备用电源站、数据中心后备动力机房、油气田井场供电单元这类需要多台柴油或燃气发电机组并列布置的场地中十分常见。整套结构把两组独立的排气立管、底部汇流管路、支撑钢架、安装底座整合在同一个撬装框架内，不需要在现场分别浇筑独立的排气设备基础，到场后直接对接机组排气出口即可完成管路对位，大幅缩减现场安装的配管和找正工作量。

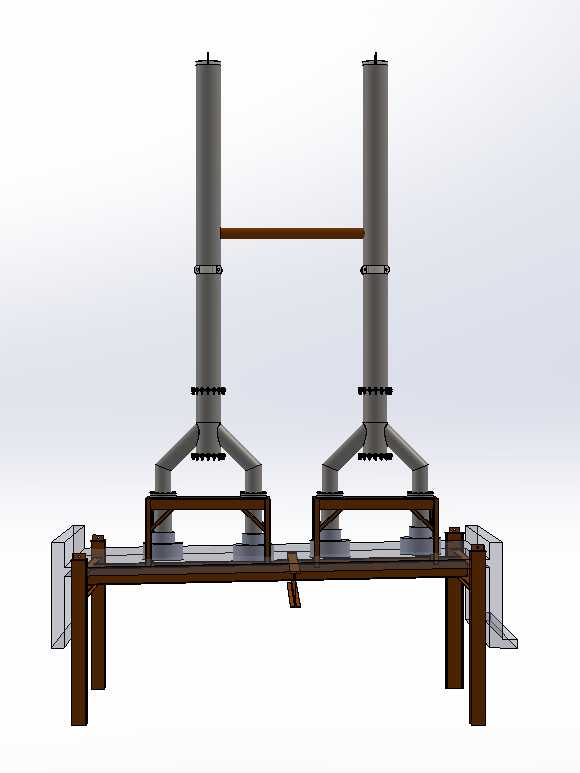

　　从功能逻辑上看，两路排气通路分别对应两台并列运行的发电机组，每台机组排出的高温尾气先经过底部的弯头转向，沿竖直立管向上抬升后从顶端出口排出，避免低空尾气倒灌进机组进气侧，也防止高温废气在设备巡检通道内聚集。两根立管中段设置的横向连通管并非多余结构，它可以在单台机组停机、另一台满负荷运行时平衡两路管内的压力波动，减少排气脉冲带来的管路振动，同时在低温环境下能够平衡两路管内的温差，避免单侧管路骤冷产生凝液积聚。立管上分段布置的多组法兰抱箍，一方面用于长立管的分段拼接，方便运输时将 tall 立管拆成短段装入标准集装箱，另一方面也为后续检修时更换管段、加装消声或尾气处理模块预留了接口位置。

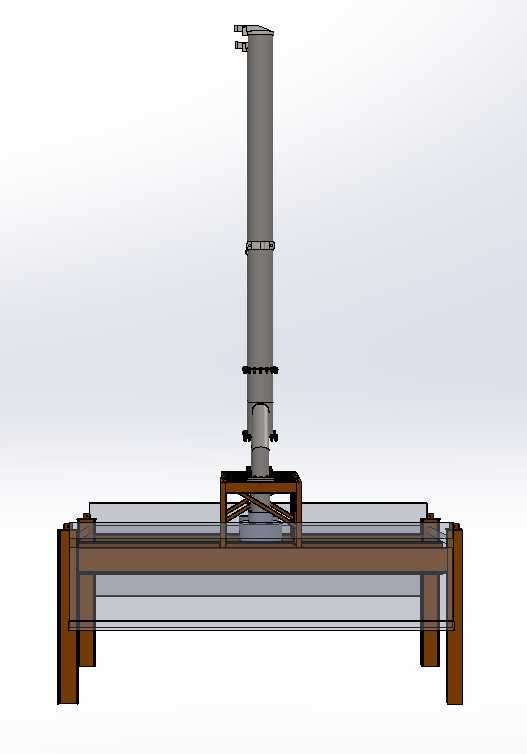

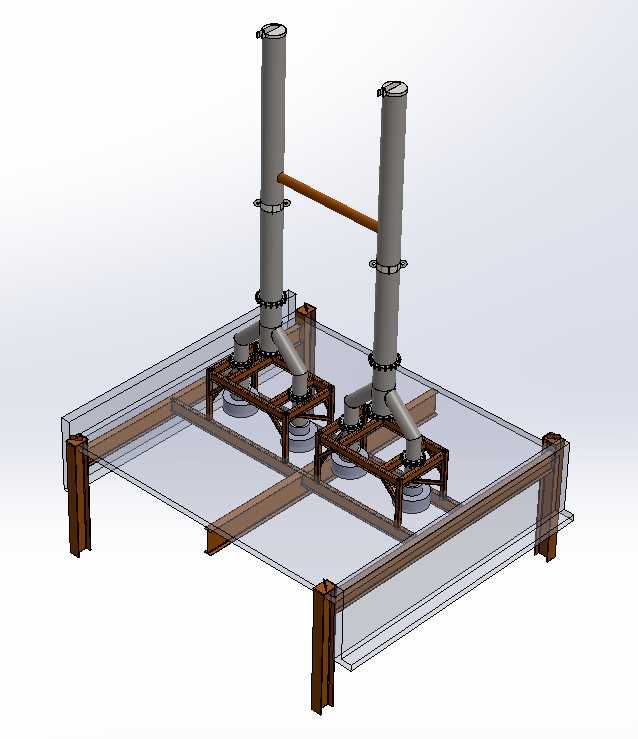

　　设计过程中首先要敲定的是底座框架的边界尺寸，整个撬座采用型钢焊接成长方形平台，四周的支腿直接落在机组预装的混凝土基础预埋件上，框架的长宽尺寸完全匹配两台发电机组的排气出口间距，不需要额外在现场调整管路走向。底部的透明示意区域代表的是撬装平台的防护盖板边界，实际投产时会在型钢框架上铺设花纹钢板作为巡检走道，盖板边缘和支腿的位置都避开了机组本体的吊装空间，叉车或者吊车在转运整个撬体时，可以直接从框架底部的叉车位进叉，不需要额外焊接吊耳。支撑排气立管的下层钢架采用交叉斜撑布局，两根立管的竖直载荷通过底部的弯头支座传递到框架横梁上，横向的管路热位移则通过立管中段的导向卡箍进行约束，既允许管路在高温工作时沿轴向自由伸长，又不会让立管在横向风载或者机组振动下出现晃动。

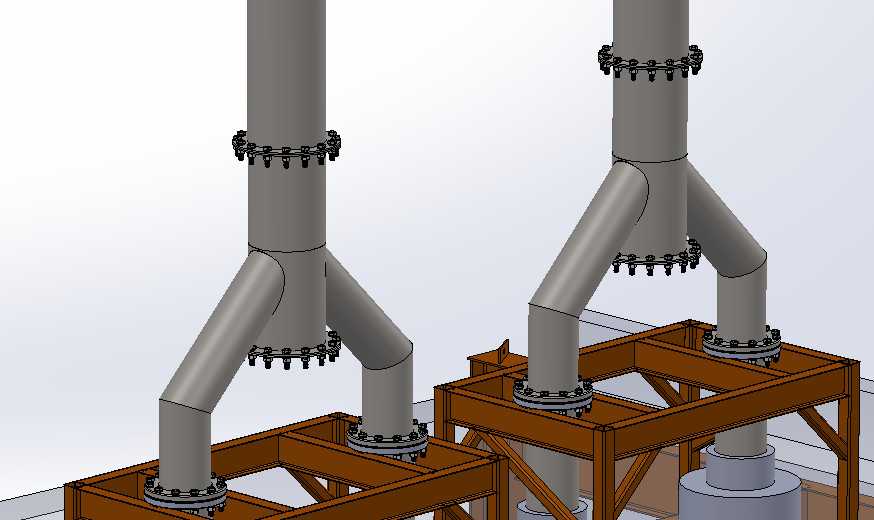

　　管路走向设计时特意把底部的弯头做成大曲率转向，避免尾气在直角弯头处形成过大的背压，发电机组的排气背压直接影响整机输出功率，过大的管路阻力会导致机组油耗上升、排温升高，因此每一段汇流管的通径都和机组排气出口口径保持一致，没有出现中途缩径的情况。两根立管的高度根据现场周边建筑物的进气口位置设定，保证排气出口高于周边新鲜空气取气点，防止废气被重新吸入机组燃烧。整套结构的安装基准面统一以撬座框架的上平面为零点，所有管路的安装高度、法兰的对位坐标都从这个基准面出发标注，现场对接时只需要将撬座整体找平，两组排气接口就能同时和机组出口对齐，不需要反复调整单根管路的位置。框架四周预留的安装孔位也兼顾了后续加装隔音包覆、催化净化模块的扩展需求，不需要在后期改造时重新在主结构上动火焊接。
