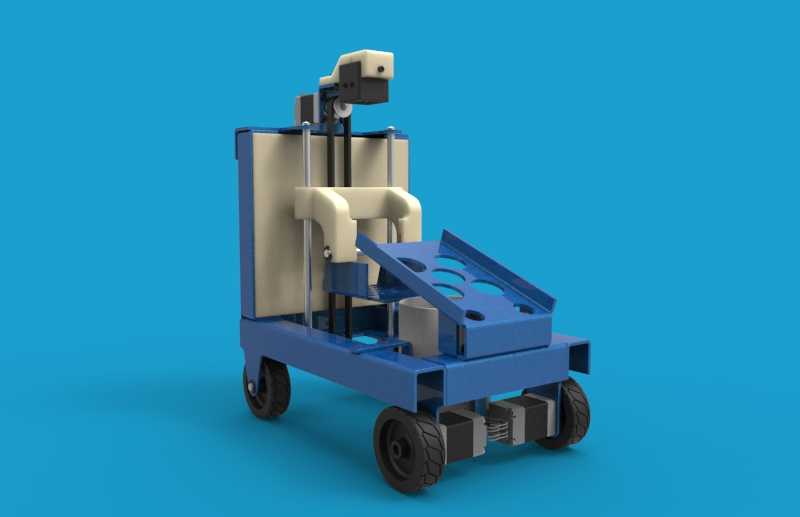

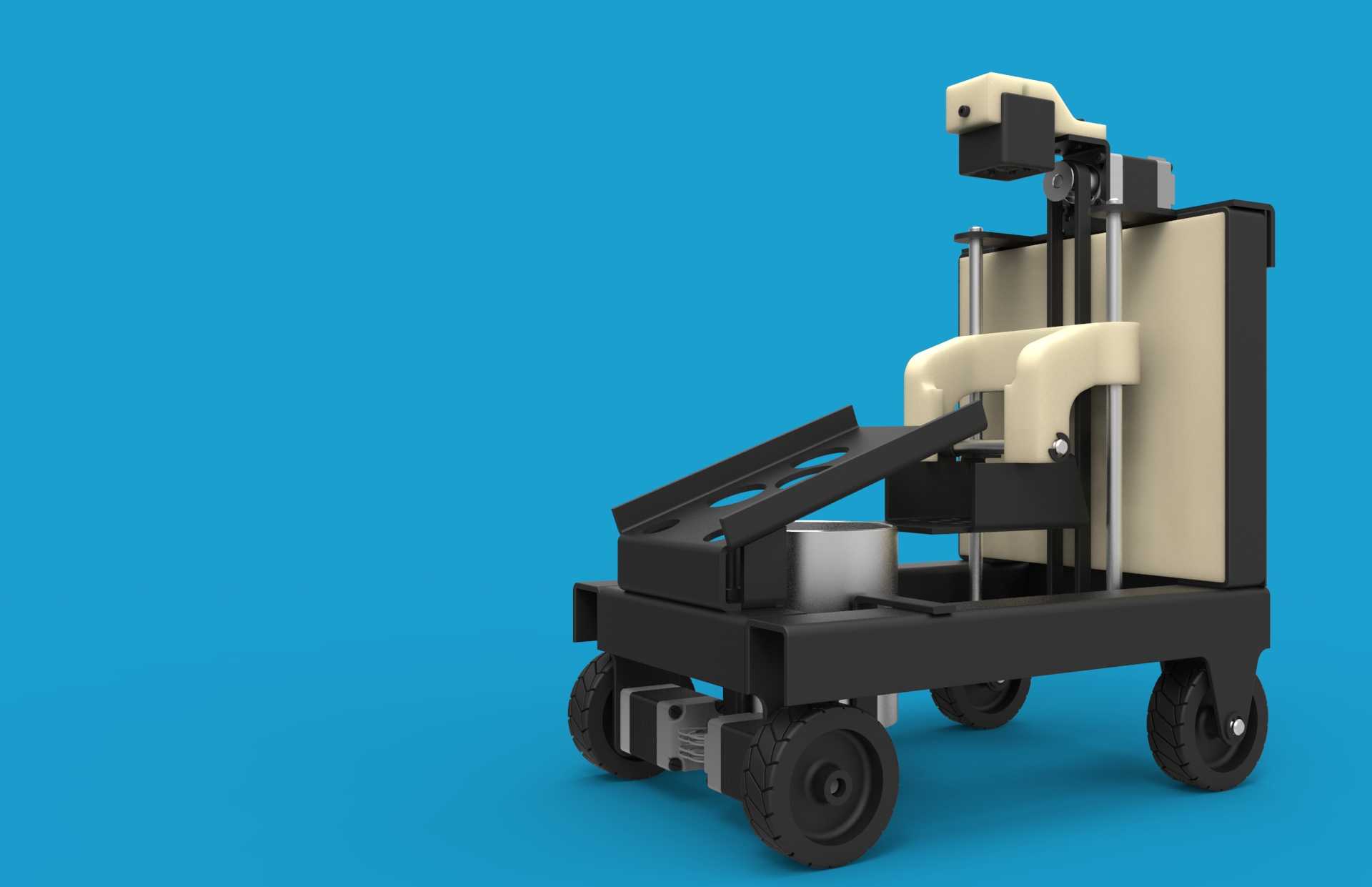

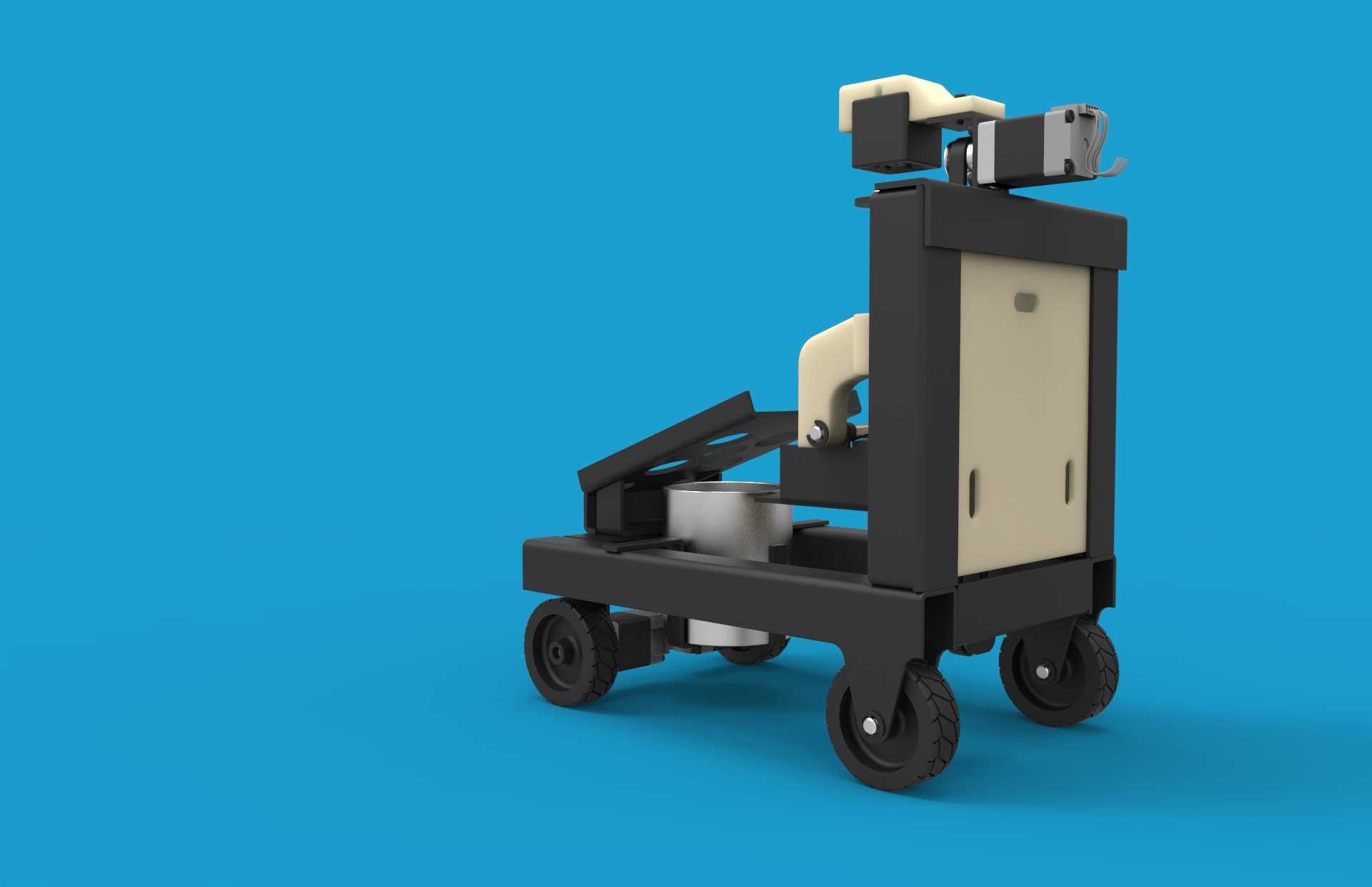

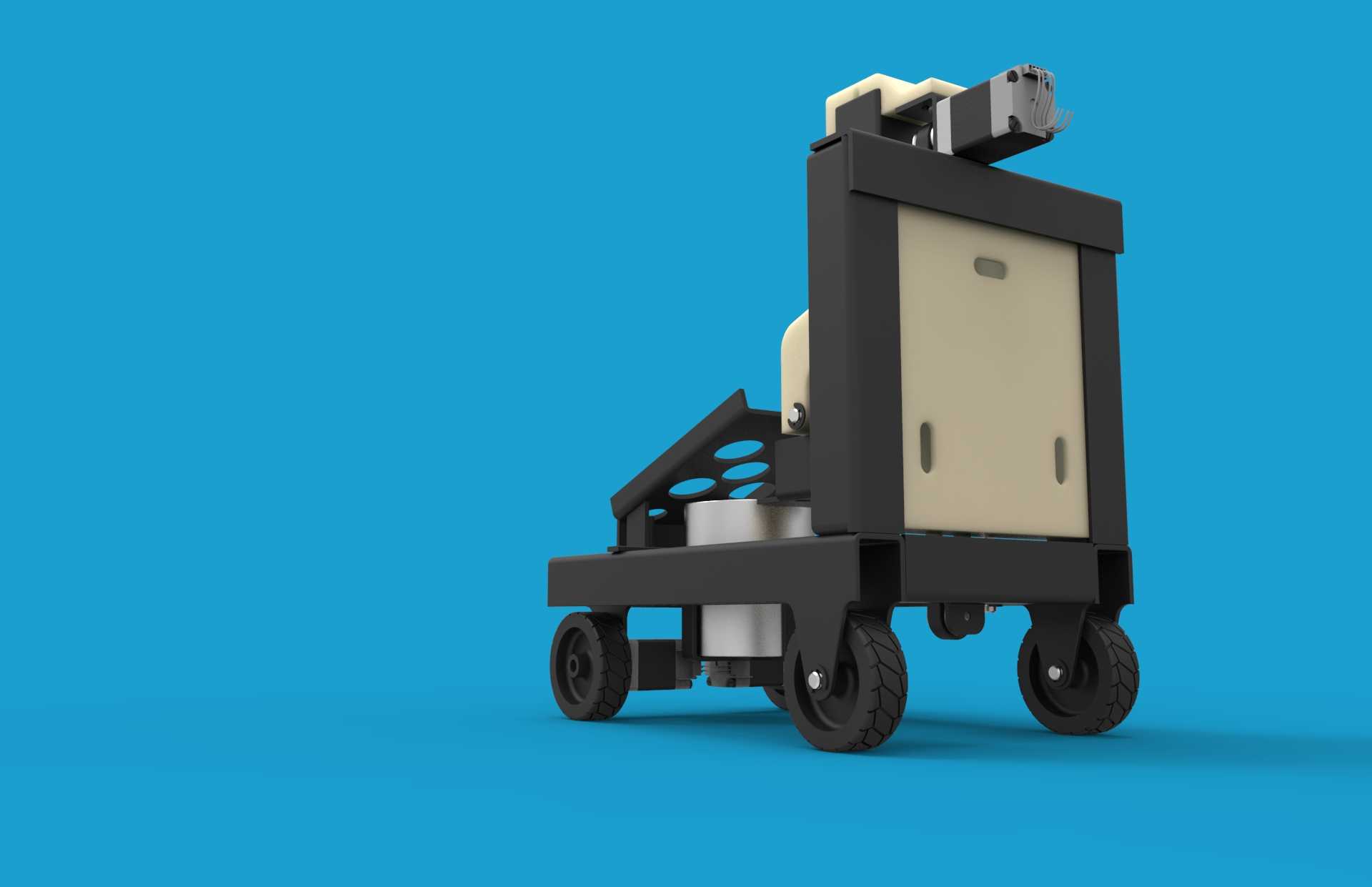

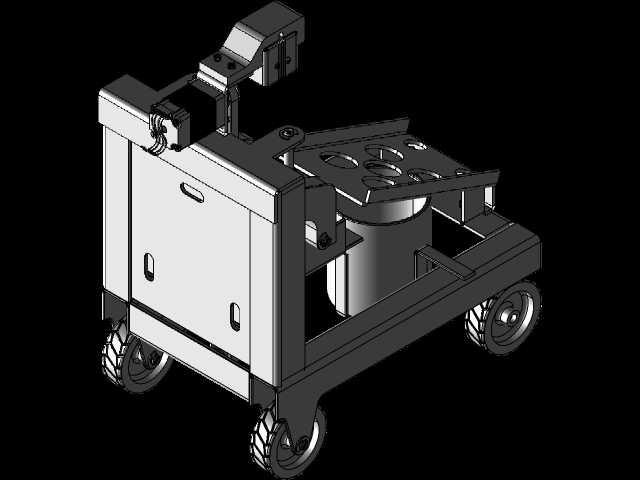

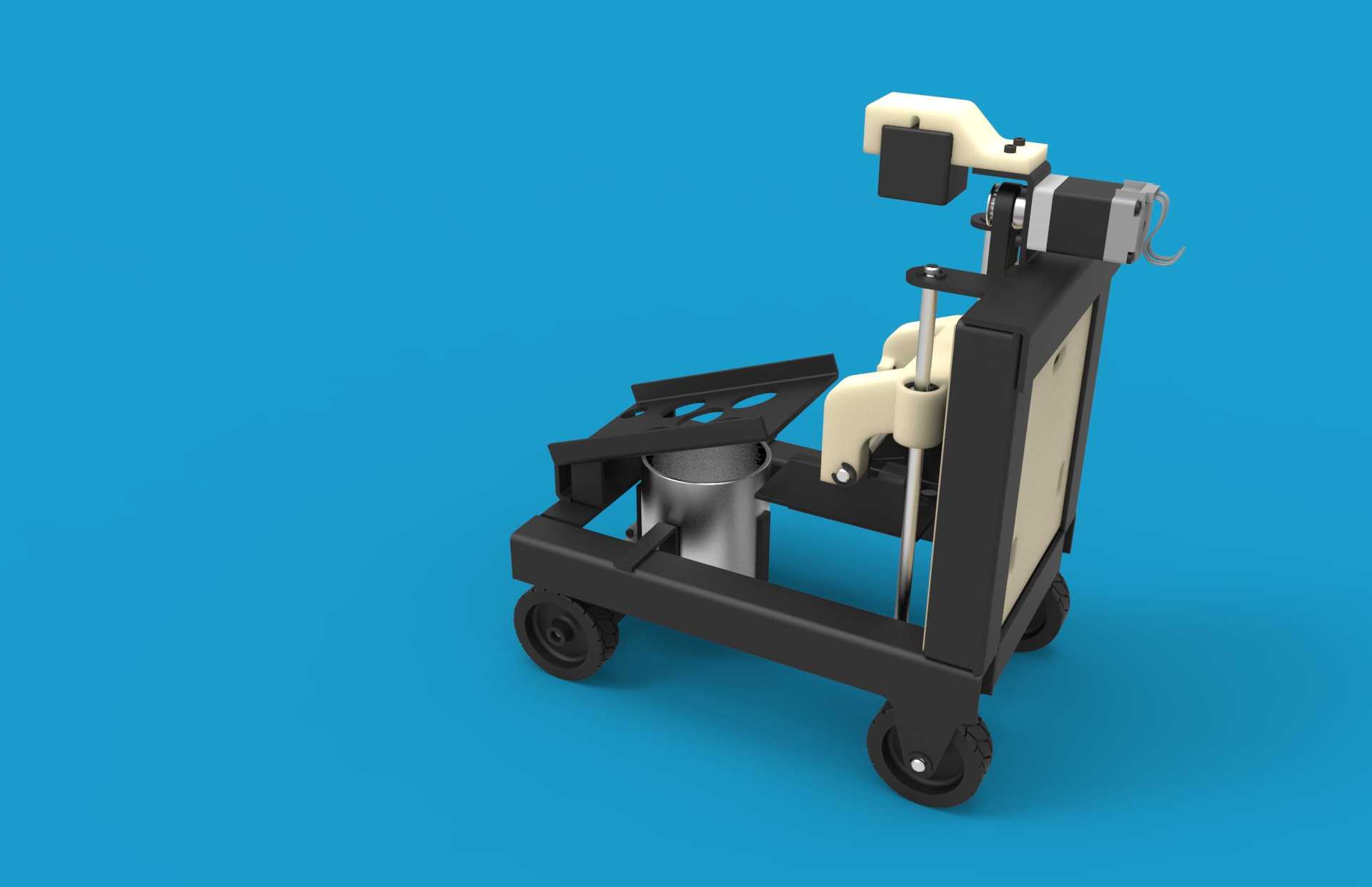

四轮移动探测运载小车结构设计

　　这套轮式移动运载平台的结构方案，最初是围绕非铺装松散路面的短途转运、探测作业需求搭建的，整体采用低矮四轮底盘布局，把行走驱动、载物台面、探测搭载支架三个功能模块整合在同一台小车上，没有冗余的外伸结构，在狭窄通道、模拟野外作业场地里转向和穿行都更灵活。从实际落地的作业场景来看，这类小车既可以在教学实训场地里完成物料短途转运、路径循迹测试，也可以搭载传感组件完成地形探测、环境数据采集任务，甚至在小型仓储区域里承担零散工装、配件的短途搬运，不需要额外铺设轨道，对作业场地的适配性很强。

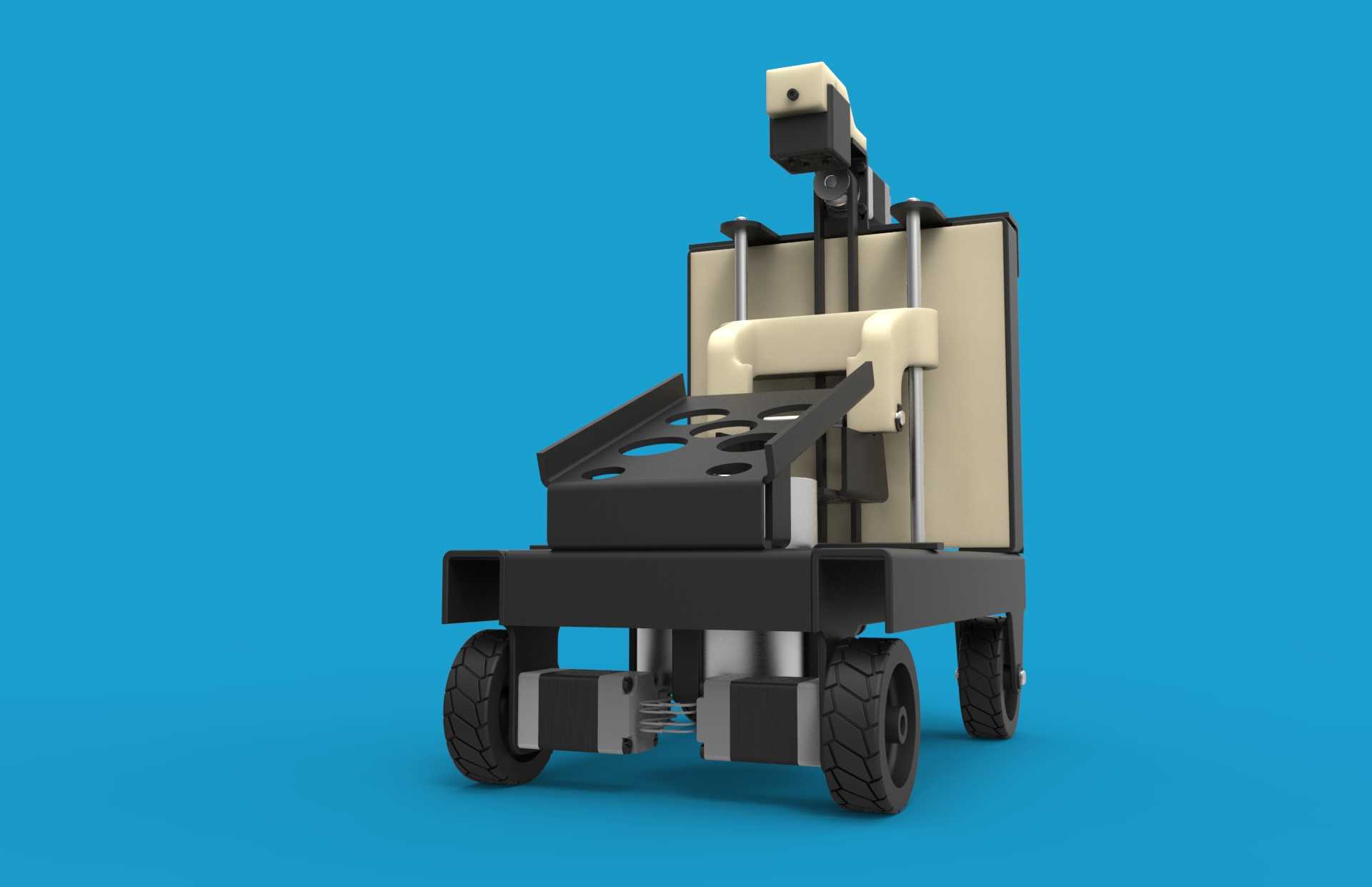

　　整套结构最核心的设计取舍，是把驱动电机直接对接后轮轮轴，省去了中间多级传动的联轴器、过渡齿轮组，一开始做方案比对的时候，初代版本采用了电机侧置、通过同步带把动力传递到后轮的布局，实际装配后发现传动链路里多了张紧轮、同步带两个易损环节，不仅零件数量多出近二十个，整车自重也增加了不少，而且带传动长期运行后容易出现张紧力衰减，爬坡或者突然启停的时候会出现打滑丢步的问题。改成电机直连后轮的方案之后，动力输出路径直接从电机轴到轮轴，传动间隙被压到最小，动力响应速度明显提升，更关键的是省去的传动件让整车总重下降，底盘下方的配重空间可以重新分配，把电池、驱动模块这类重量较大的部件全部布置在底盘框架的几何中心位置，最终整车质心刚好落在四轮接地面围成的矩形中心区域，哪怕小车单侧压过凸起障碍、或者在倾斜坡面上做转向动作，整体重力的投影始终落在支撑面范围内，不会出现侧翻、倾坠的情况，行走稳定性比初代布局提升很多。

　　底盘主体采用折弯板材拼焊成框型结构，四周留出的槽口既可以作为管线穿行的通道，也能作为后续加装外围护板、辅助挂载件的安装位，不需要在主承力梁上额外打孔破坏结构强度。载物台面做了带镂空孔的倾斜溜板设计，台面的镂空孔一方面可以减轻台面自重，另一方面放置工件的时候可以通过绑带穿过孔位完成捆扎固定，避免小车行走颠簸时载物滑移；倾斜的台面角度经过适配，放置箱式物料的时候可以靠物料自身重力贴靠在台面挡边处，装卸的时候只需要从低位侧推送就能把物料移上台面，不需要抬升到完全水平的高度，单人操作就能完成中等重量物料的装卸。

　　底盘后侧竖立的双立柱支架是专门为探测组件预留的搭载接口，立柱上加工了等间距的调节孔位，顶部搭载的传感安装座可以根据探测需求调整高度，既可以抬升到高位完成远距离地形扫描，也可以降低高度贴近地面完成近距离障碍检测，立柱之间的横梁同时作为走线槽，传感线路、供电线路可以顺着立柱内腔排布，不会外露在车身外被行进中的障碍物刮扯。行走轮选用带深花纹的橡胶轮，胎面的花纹颗粒可以在松散沙地、粗糙水泥地面上提供足够附着力，轮体通过轴承座直接固定在底盘侧梁上，前轮作为随动转向轮、后轮作为驱动轮的布局，让小车的转弯半径控制在自身车身长度的1.2倍以内，在狭小的作业空间里不需要多次倒车就能完成转向。

　　从安装边界的尺寸适配来看，整车的宽度控制在常规室内门通行宽度以内，高度方向即便把顶部探测支架升到最高位置，也低于常规仓储货架的底层横梁高度，可以直接穿行在货架之间完成转运作业；底盘的离地间隙预留了足够尺寸，压过地面的小石块、管线槽盖板的时候不会出现底盘剐蹭。所有外露的结构件都做了圆角处理，没有尖锐外凸的棱边，在人员和小车协同作业的场景里不会出现磕碰划伤的风险。底盘框架上预留的多个标准安装孔位，后续可以根据不同作业需求加装机械爪、照明组件、定位模块，不需要对主底盘结构做二次切割焊接，拓展性很强。在配套作业流程里，这台小车还可以配合标准集装箱转运场景完成接驳，小车的载物台面高度和集装箱的底板高度做了适配对齐，装满物料的小车可以直接沿坡道驶入集装箱内部，不需要额外的吊装转接设备，整套转运步骤的衔接非常顺畅。
