车间钻头收纳盒与多孔定位工装

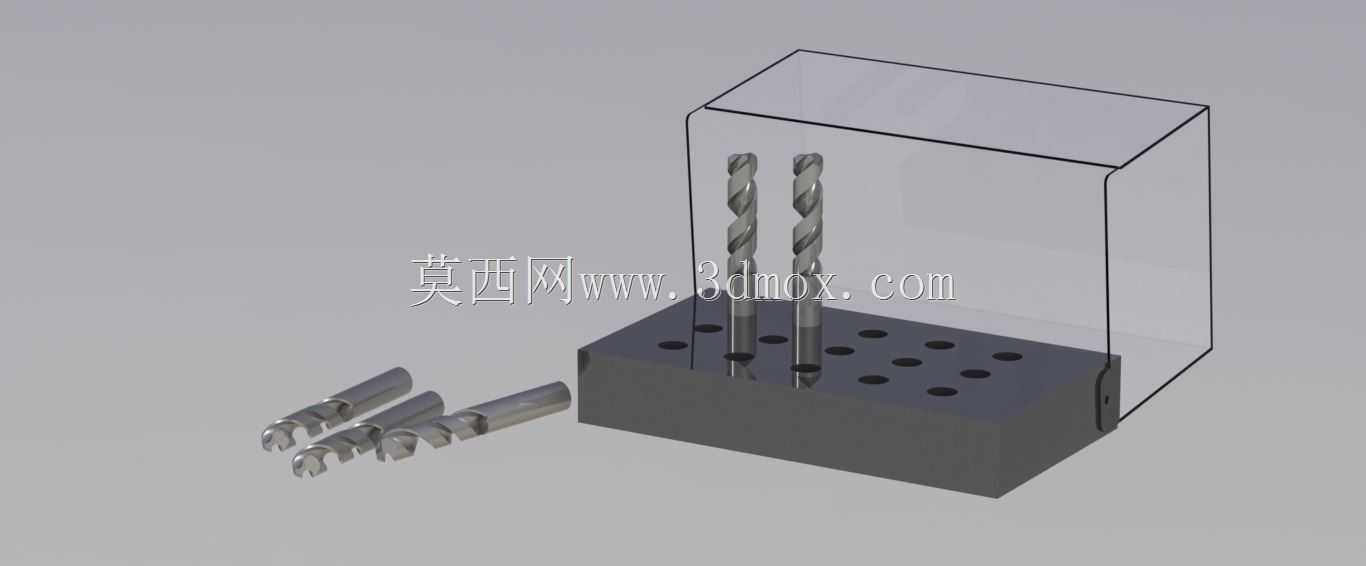

　　这套结构围绕小型机加工工位的刀具临时存放问题展开，主体由带透明防护罩的多孔底座、两支立放钻头和三支横置钻夹头组成。底座采用矩形块体布局，上表面按规则阵列布置圆孔，孔位间距兼顾手指取放空间和刀具柄部直径，避免相邻钻头在插拔时发生螺旋刃口磕碰。透明罩从底座后侧和左右两侧围合，前侧留出取放开口，既能够阻挡切屑、灰尘和切削液雾直接落到刀具表面，也不会让操作人员在频繁换刀时额外增加开盖动作。

　　在数控车床、铣床、钻攻中心和维修钳工台上，钻头、铰刀、丝锥这类细长刀具如果直接散放在工作台面，很容易被工件、扳手或量具压伤刃口。多孔底座的作用不是单纯陈列，而是给每支刀具提供独立的竖直插放位置，使切削刃悬空或浅入孔内，柄部承担定位接触。立放方式还能让残留切削液沿刀体向下汇集，减少刀具在工具箱内互相摩擦造成的涂层划伤。

　　底座孔阵在建模时需要先确定常用刀具柄径范围，再按直径分组排布。大孔靠近操作者常取区域，小孔向后侧排列，能够缩短换刀时的视线搜索距离。孔深不宜贯通整个底座，较浅的盲孔便于清理积屑，也能防止细小钻头完全掉入孔内；若用于潮湿环境，底座底部可增加排液斜面或承屑槽，使冷却液不会长期浸泡刀柄。块体边缘做倒角处理，避免搬运时刮伤手套，也降低透明罩与底座装配处的应力集中。

　　透明防护罩更接近工位级防护边界，而不是全密封箱体。它的高度需要高于最高钻头的有效刃长，顶部保留安全余量，防止合罩时压弯刀尖。罩体侧壁与底座外缘之间设置定位边，使罩体可以快速扣合和取下；前侧开口高度根据手掌进入深度确定，开口上沿不能过低，否则戴手套取放短柄刀具时会碰撞腕部。对于需要目视管理的班组，透明材质还能让刀具缺件、错放和刃口磨损状态从外部直接识别。

　　横置在底座前方的三支钻夹头用于展示配套装夹关系。钻夹头与钻头组合后，整体长度和重心会发生变化，因此收纳座设计不能只考虑裸刀直径，还要核对夹头外径、扳手空间和刀具竖直后的总高度。若夹头长期与钻头装配存放，底座孔位应按夹头颈部或刀柄圆柱面定位，而不是让脆弱刃口承受侧向力；若只存放裸刀，则孔口可增加柔性衬套，降低高速钢或硬质合金刀具与金属孔壁的硬接触。

　　从安装边界看，底座底面应保持平整，可放置在钳工台、机床辅助工作台或工具柜顶板上。宽度方向需要容纳孔阵和透明罩壁厚，深度方向要给前侧横放夹头留出位置，同时避免超出工作台边缘。底座背后与机床防护门、刀库或气源接头之间保留维护距离，顶部透明罩不得干涉机床门开启和照明灯照射。对于固定使用场景，可在底座四角增加沉头孔，通过螺钉锁定在工作台面上；对于流动工位，则可在底部增加防滑垫，减少抽插刀具时的滑移。

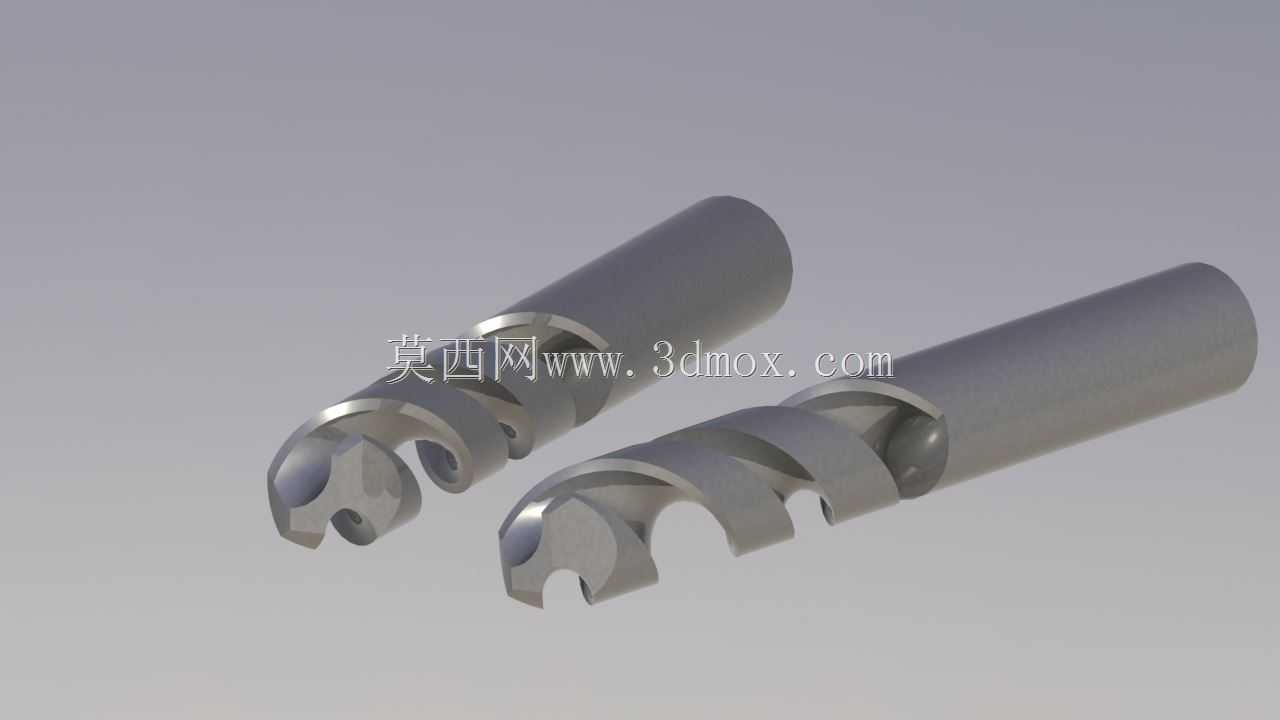

　　结构建模时，底座适合采用实体块料切除阵列孔的方式完成，孔位参数保留可编辑性，便于后续扩展成丝锥座、铰刀座或ER夹头座。透明罩可用薄壁壳体表达，重点检查罩体内壁与最高刀具之间的间隙、前侧开口与手部动作路径的关系，以及罩体底边与底座定位面的配合。钻头螺旋槽和钻夹头爪口属于细节特征，在装配中主要用于确认取放姿态和干涉边界，不需要为了视觉效果牺牲整体结构判断。

　　这类工装的价值在于把零散刀具纳入固定位置，使换刀、清点、防护和工位整洁同时完成。设计时若只追求孔位数量，容易导致刀具过密、取放困难；若罩体过高过大，又会占用机床操作空间。合理的方案应在刀具容量、刃口保护、手部操作和台面边界之间取得平衡，让常见钻削刀具在生产现场保持可见、可取、可防护的状态。
