风光互补萨沃纽斯立式发电装置结构

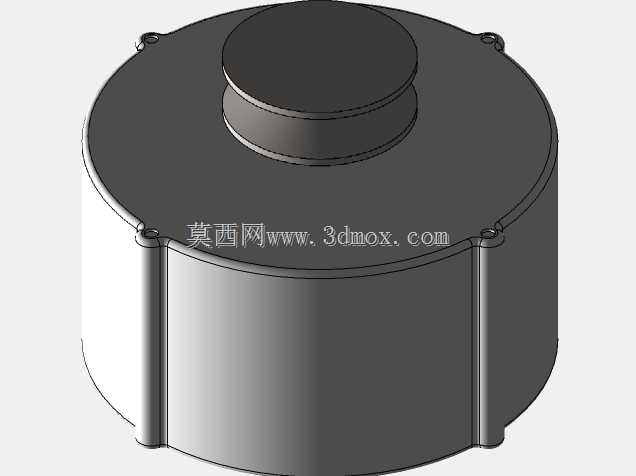

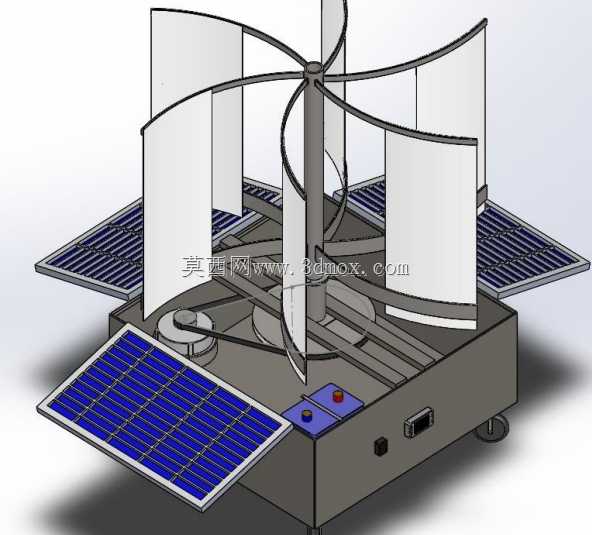

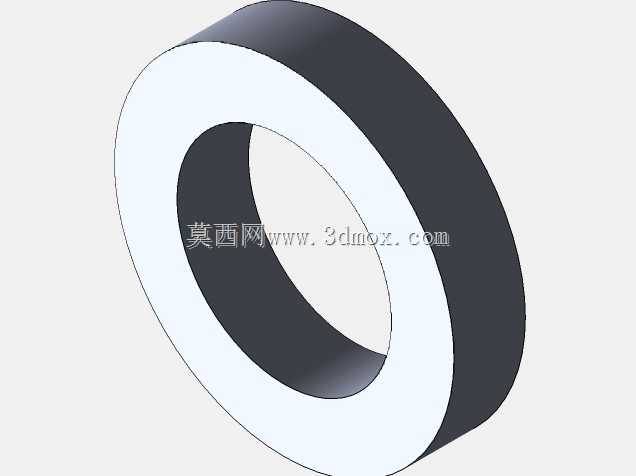

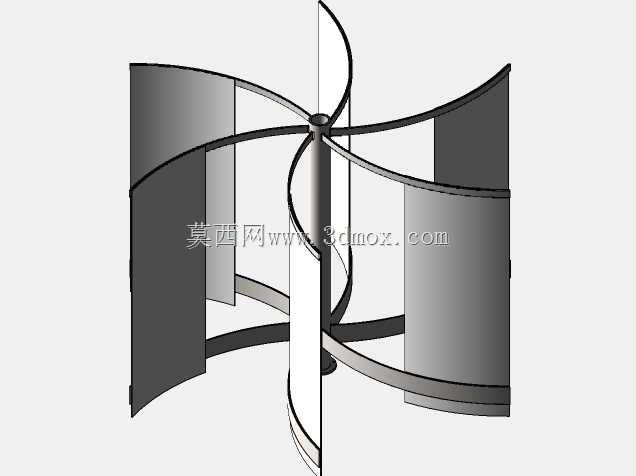

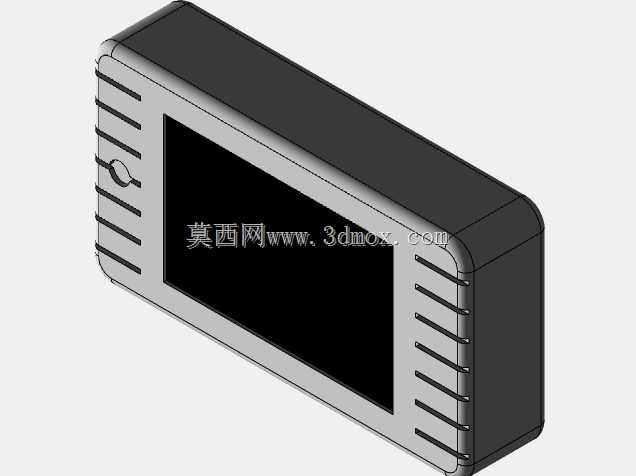

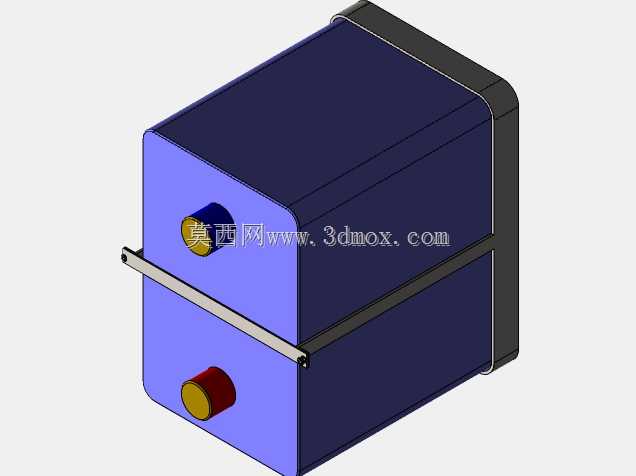

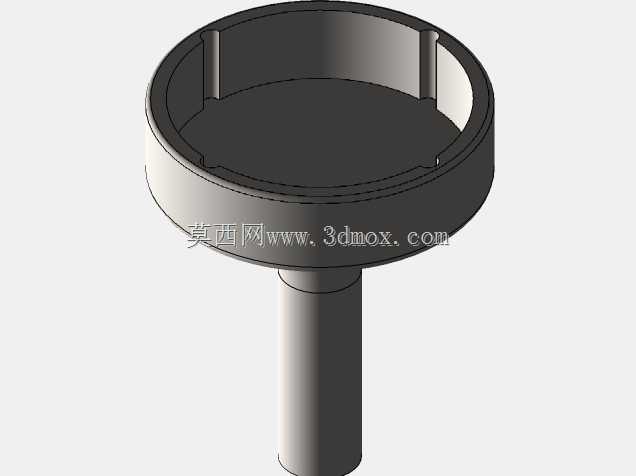

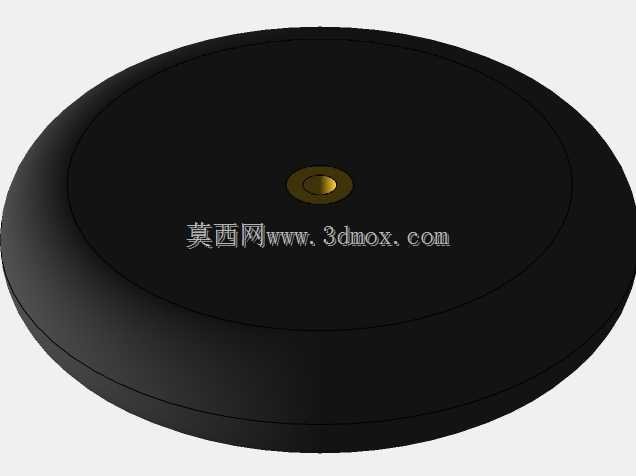

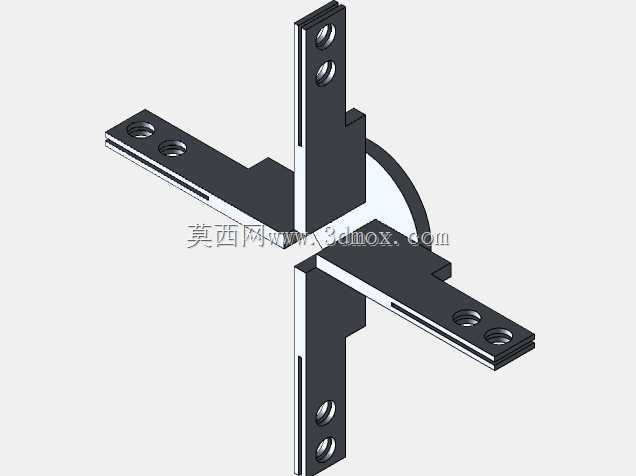

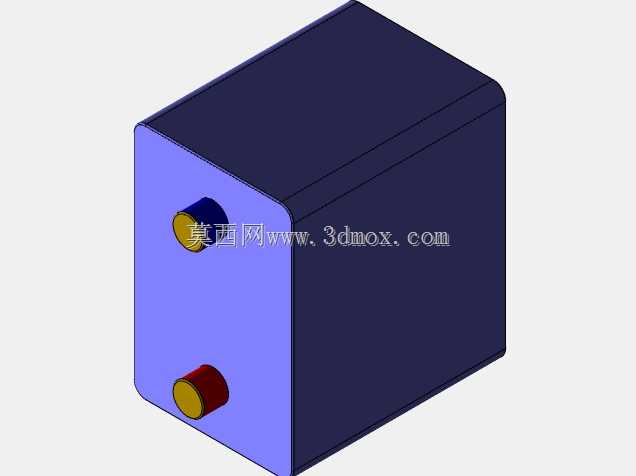

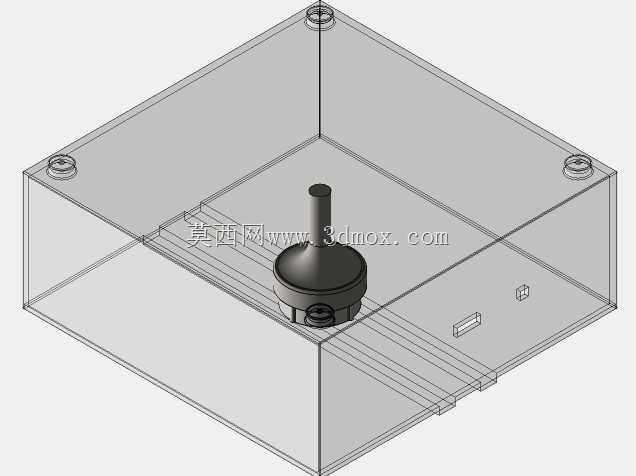

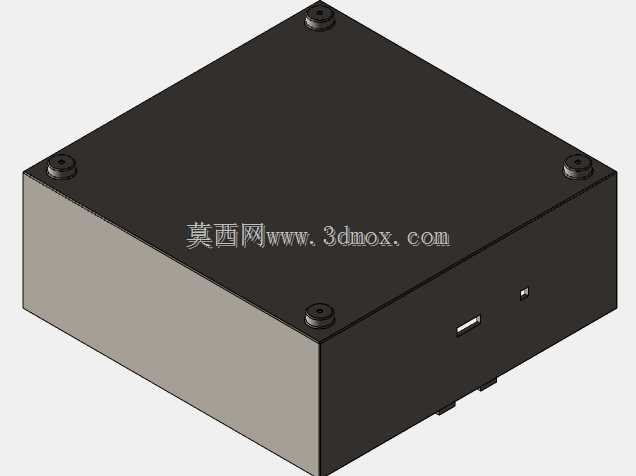

　　这套结构面向低风速、近地面的分布式供能场景，常见于校园监测站点、园区照明、野外传感节点、小型离网电源以及教学实验平台。它没有采用高速水平轴风轮，而是选择萨沃纽斯阻力型风轮，核心考虑是启动风速低、风向适应性好、运行噪声小，且叶片扫掠区域集中在竖直轴附近，维护时不需要复杂偏航机构。风轮由多片曲面半圆柱叶片围绕中心轴布置，迎风侧与背风侧形成阻力差，即使气流方向频繁变化，也能持续产生转矩。叶片与中心立柱之间设置径向支撑，保证曲面叶片在交变风压下不发生明显摆动；底部回转区域预留轴承与传动连接空间，便于后续对接发电机或增速机构。基座采用箱式承载结构，内部可容纳蓄电池、控制器、整流模块和布线空间，外侧布置接口、开关与检修面，使发电、储能、

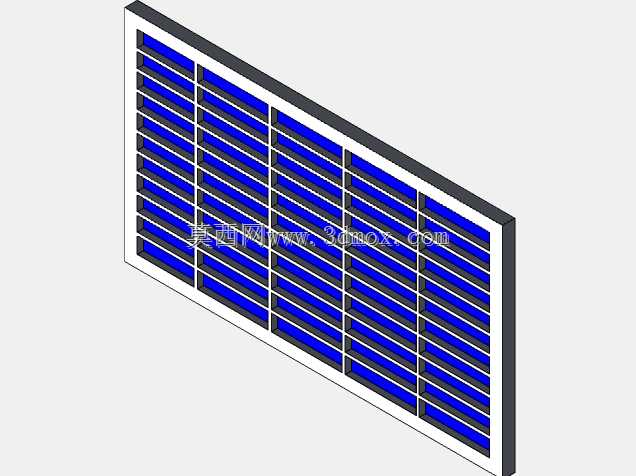

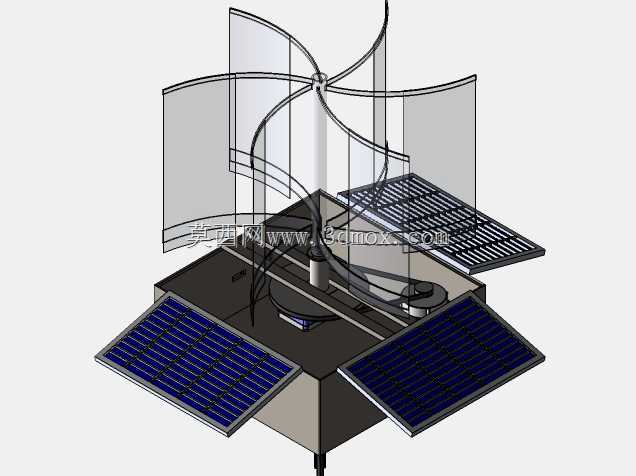

　　控制形成相对完整的独立单元。箱体底部设置支撑脚，安装面需要保持水平，周边应留出通风和检修距离，避免风轮下方被杂物遮挡。光伏板以倾斜方式布置在基座周围，与垂直风轮组成风光互补系统：白天光照充足时由光伏承担主要电能输入，夜间、阴雨或阵风条件下风轮继续补充能量。多块光伏板向外展开后会增加整机占地边界，因此在现场布置时不能只看风轮直径，还要核算板件展开范围、维护通道以及地脚固定位置。板架角度兼顾受光和结构避让，边缘不能进入风叶旋转包络，防止振动接触。设计思路上，该装置更强调低速启动、结构直观和多源互补，而不是追求单台风力机的极限效率。竖直风轮的曲面叶片加工难度较低，适合板材卷制后与支撑骨架连接；箱体外形规整，便于钣金成型和内部器件安装。

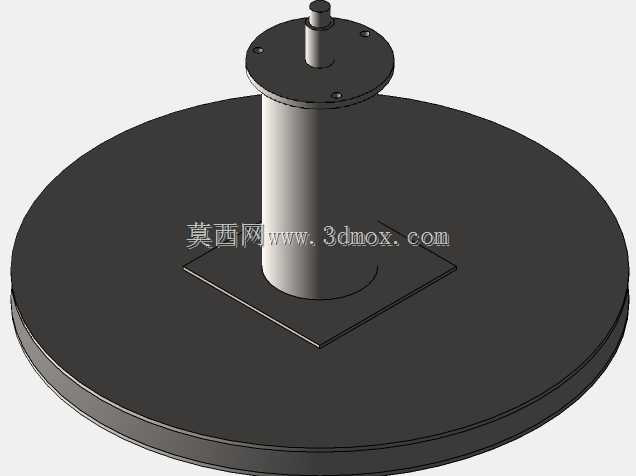

　　整机上部受风载荷较大，中心立柱与箱体连接处是刚度校核重点，需关注螺栓预紧、立柱根部弯矩以及地脚抗倾覆能力。若用于长期户外环境，还应在叶片表面考虑耐候涂层，在转动部位设置防尘密封，并对光伏板线缆走向进行固定，避免随风摆动磨损。
