冲孔机点阵数字图案加工样件

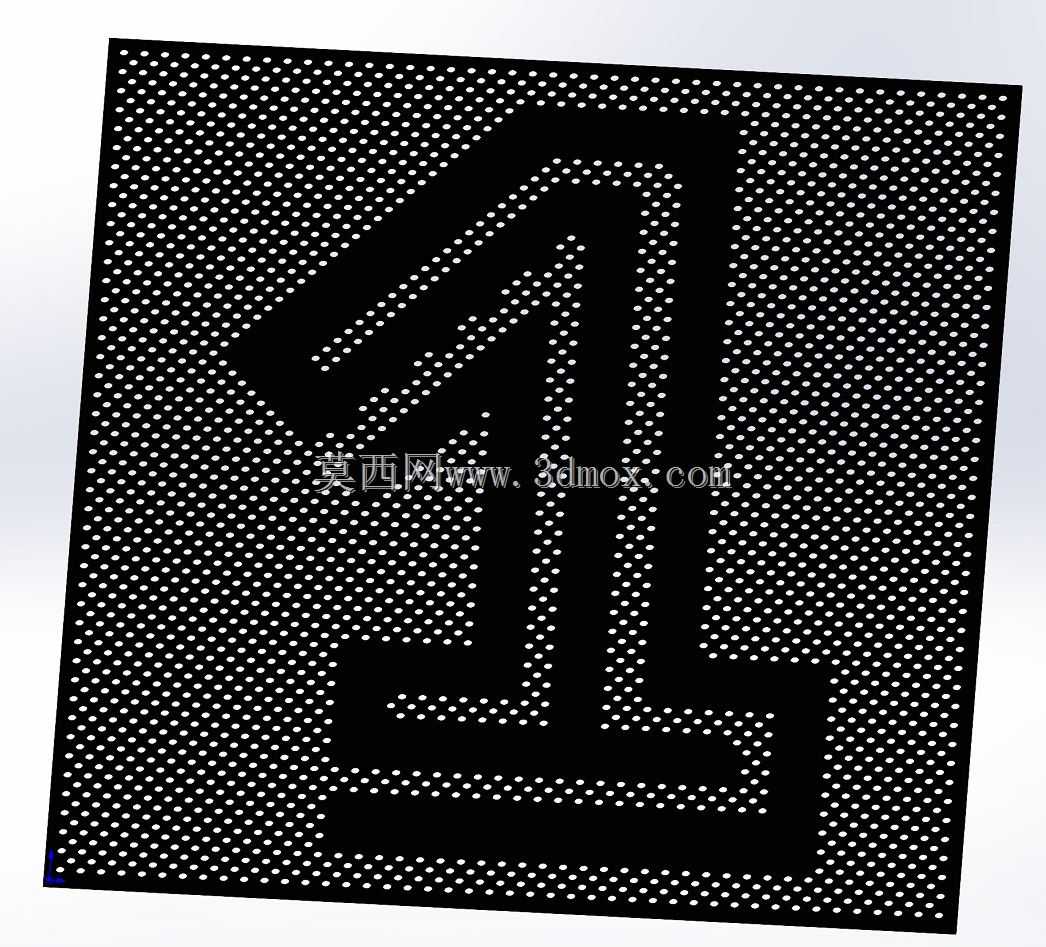

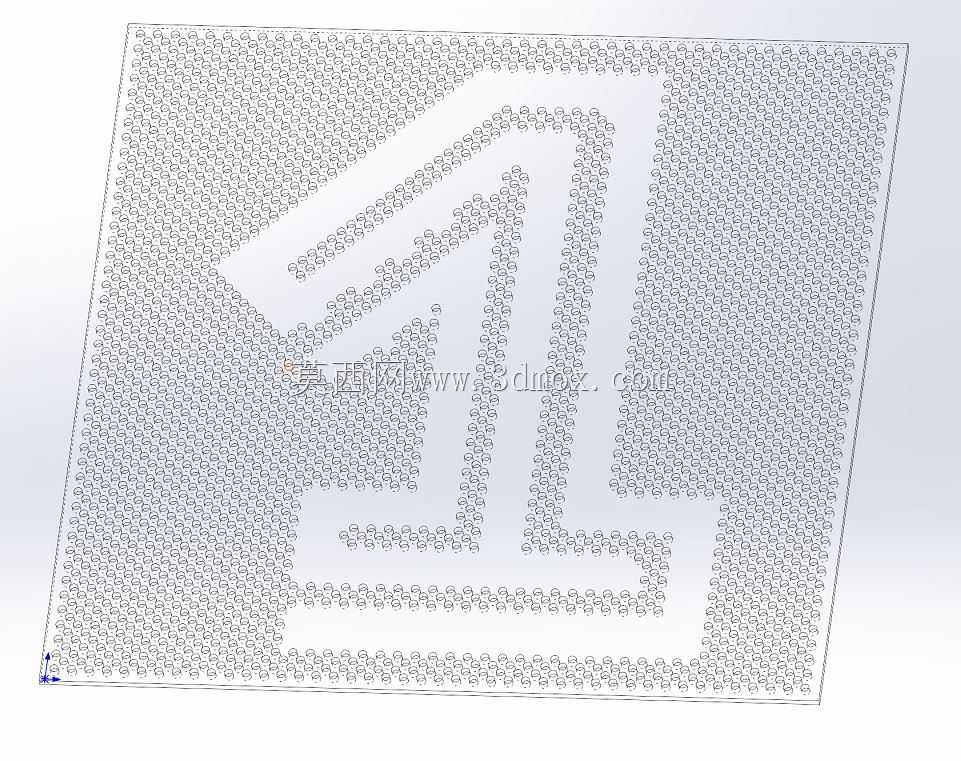

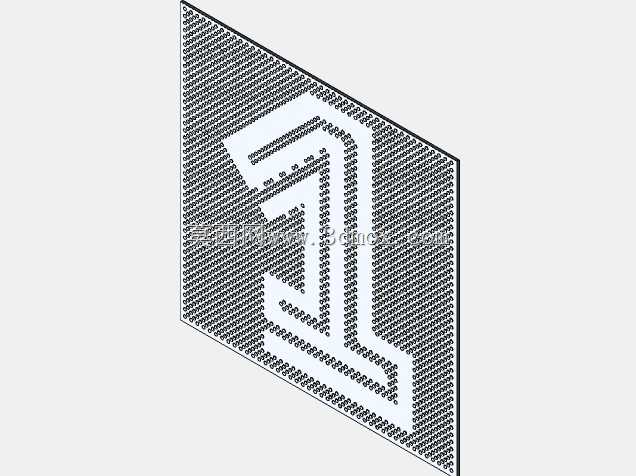

　　这套样件围绕冲孔设备在装饰镶板上的实际加工验证展开，核心不是单纯展示一块带孔板，而是把刀具路径、孔位排布、图案边界和板材装夹关系放到同一个可检查的三维场景里。板件表面采用密集点阵构成数字轮廓，远看是完整的深色图形，近看则由大量规则圆孔组合而成，孔与孔之间保留均匀筋位，既保证图案辨识度，也避免局部材料去除过多造成板面刚度下降。

　　从应用场景看，这类点阵冲孔件常见于室内装饰墙板、门头标识、设备外罩、展示道具和金属饰面加工。板材可以是薄钢板、铝板或其他适合冲压的平板材料，图案通过连续冲孔形成明暗关系：未冲孔区域反射弱、视觉上更重，密集孔区透出背景或光线，形成层次。与激光切割整幅镂空相比，冲孔工艺更适合批量、规则、小孔径的图案生产，节拍稳定，单孔加工成本低，边缘一致性也更容易控制。

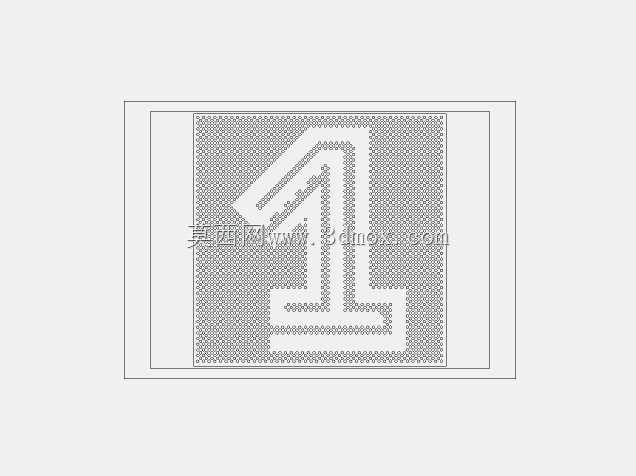

　　设计时首先要确定的是图案的最小孔距和孔边距。孔位过密会让模具承受连续冲击，孔间桥位容易变形；孔距过大则点阵图像发虚，数字轮廓不够清晰。样件把主体数字放在板件中央，外围保留完整边框，目的就是在验证图案区冲孔效果的同时，留出夹持和定位余量。实际投产时，外框可作为工艺压边区，后续按成品尺寸裁切；若直接作为装饰板使用，边框也能提高板件平直度，减少多点冲孔后产生的翘曲。

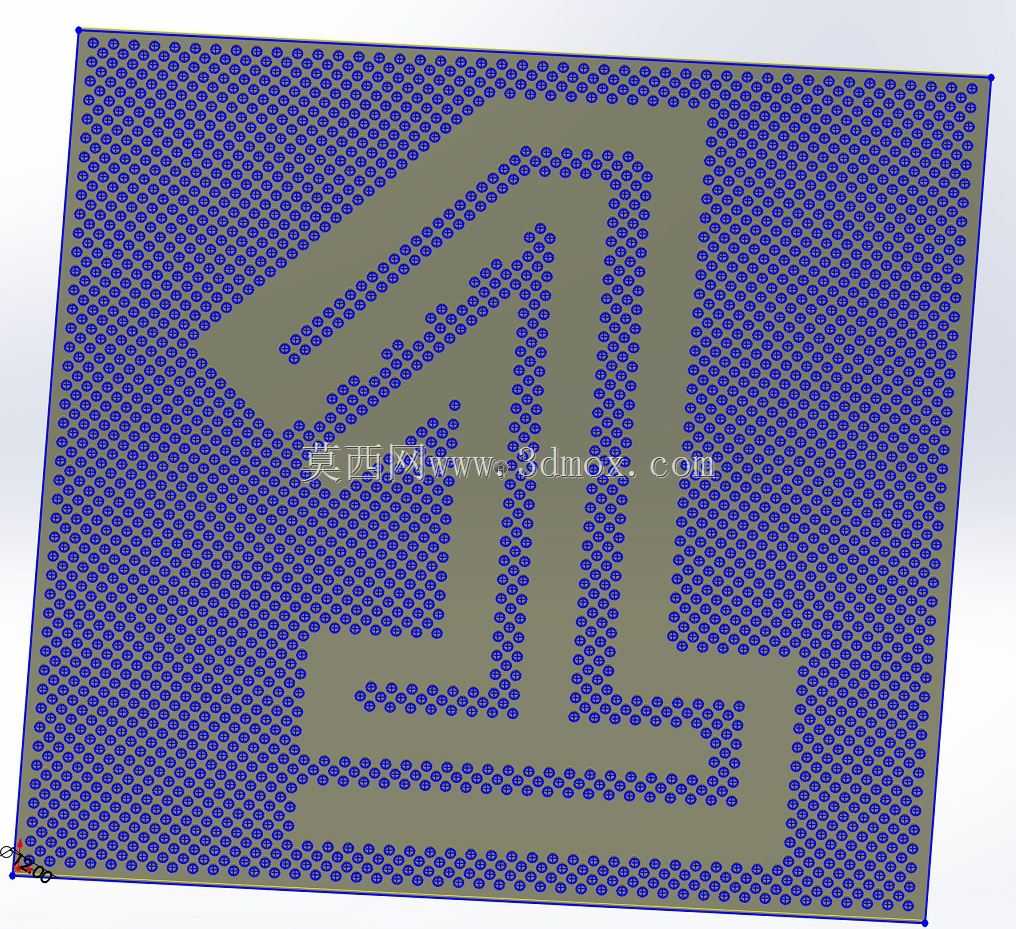

　　刀具选择上，圆孔冲头需要与板厚、材料强度匹配。薄板装饰件通常优先保证孔壁无明显毛刺和板面无压痕，冲头直径、卸料力和导向间隙都要围绕这一点调整。三维模型中把孔阵作为可复核结构处理，便于工程师检查相邻孔是否重叠、图案转折处是否出现孔位断裂、靠近轮廓线的孔是否偏离预期。对于需要转入CAM生成NC路径的场景，孔位坐标的规律性非常关键，阵列基准一旦偏移，整幅图案都会出现错位。

　　安装边界方面，板件外形应结合机架或装饰龙骨确定，不能只按视觉图案定尺寸。四周建议预留螺钉、铆钉或胶接固定边，孔阵最外排到板边的距离要满足搬运和装夹要求。若用于透光装饰，背后需预留灯槽或空腔，板与光源之间保持均匀距离，避免局部光斑穿透过强；若用于不透明墙面镶板，则应重点控制孔口毛刺和正反面色差，安装时可采用隐藏式压条或背栓结构。

　　结构思路上，数字图案并非简单贴图，而是通过孔密度变化塑造形状。粗黑区域依靠少孔或无孔形成，亮部和过渡区依靠规则圆孔排列形成，因此在建模阶段就要把视觉图形转换为工程孔阵。转角、斜线段和封闭内腔最容易暴露问题：孔位沿曲线分布时，如果仍按正交阵列硬排，边缘会出现锯齿；若按图案边界裁切孔位，又可能产生半孔或弱边。合理做法是在关键轮廓处设置孔位约束，让完整孔优先落在图案内部，边缘通过孔心距微调实现平滑过渡。

　　设备用途上，该样件可用于冲孔机的路径试切、冲头寿命观察、板材进给步距验证和卸料板压力调整。连续冲孔时，板材每次移动都要重复定位，夹爪位置不能压入已加工孔区，否则会造成抓持不稳。长板加工还应考虑支撑面，防止板件自重下垂导致孔位偏差。对于多排小孔，排屑和漏料空间也要顺畅，废料若堆积在模腔附近，会压伤板面或影响下一次进给。

　　从成型质量看，孔阵装饰件追求的是整体图形稳定，而不是单个孔孤立合格。工程师在评审时应同时看三件事：第一，孔位阵列基准与板材边缘是否平行；第二，图案深色区域是否存在误冲孔造成的亮点；第三，孔间材料是否有足够宽度承受冲压和后续安装。满足这些条件后，样件才能作为冲孔工艺验证板，向装饰板、标识板和设备护罩等实际产品延伸。
