数控冲孔装饰面板冲压加工工艺方案

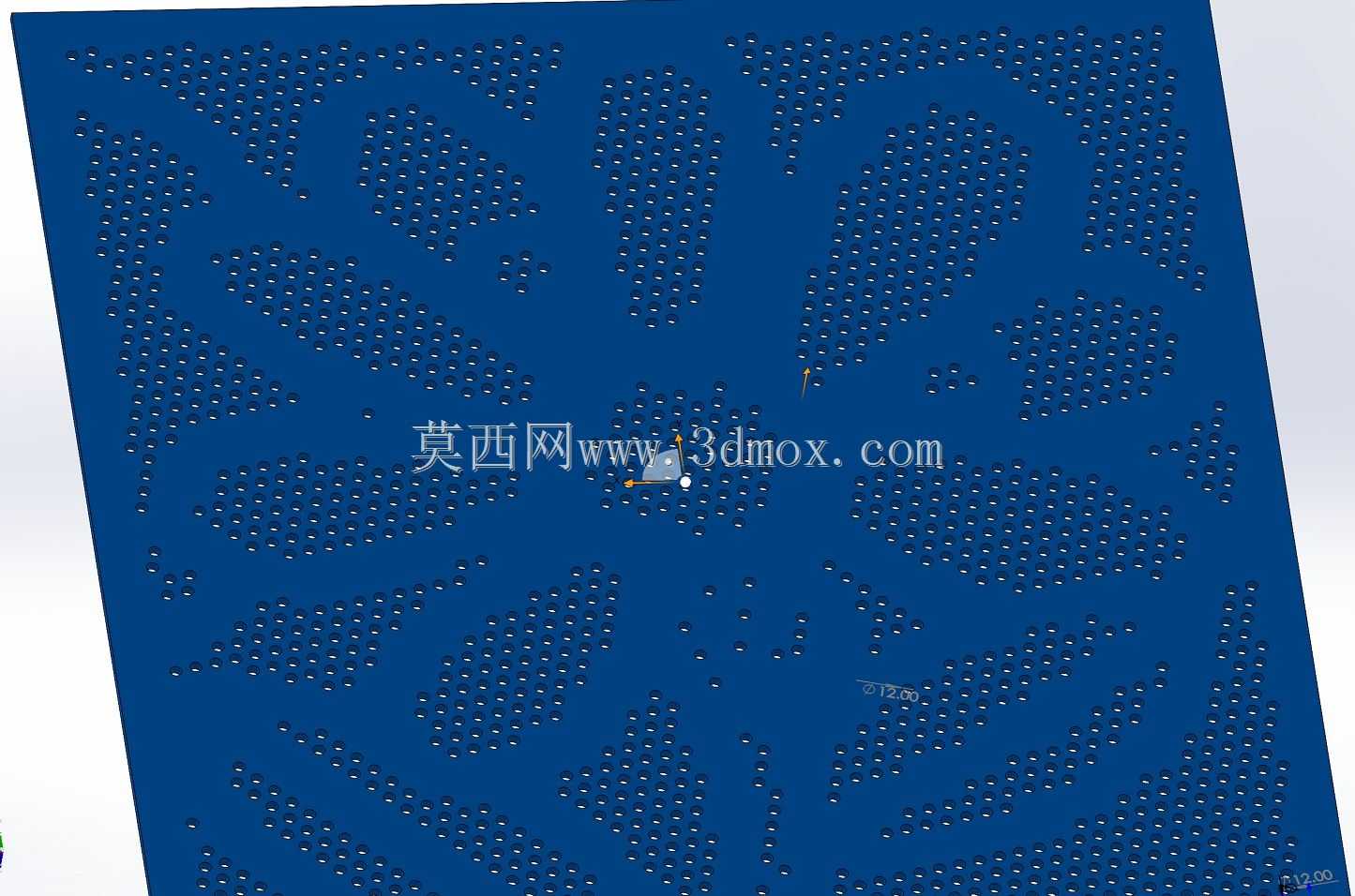

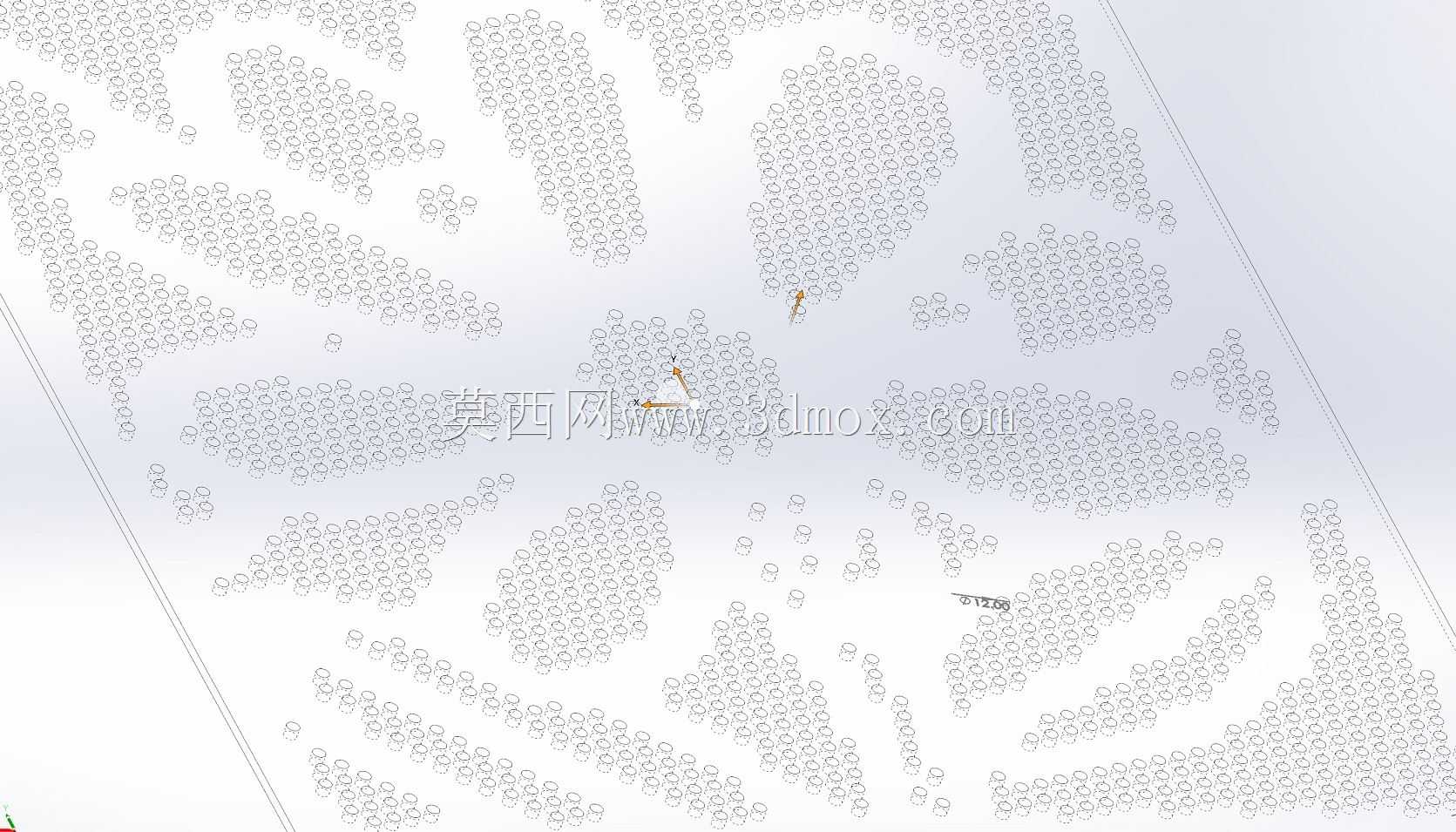

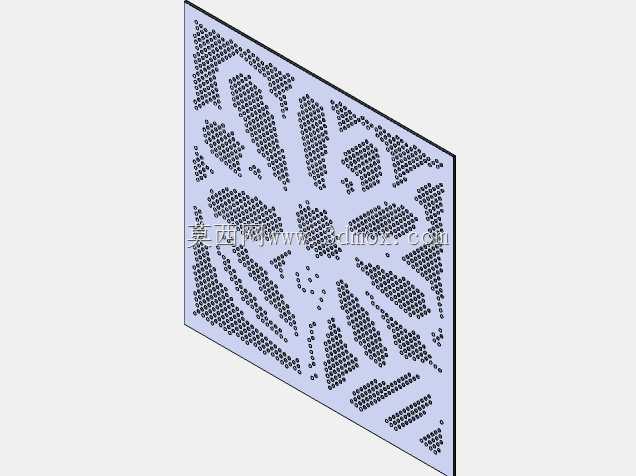

　　这套方案面向金属装饰面板的批量冲孔加工，核心是利用数控冲床在整幅金属板面上完成密集点阵式镂空造型。现场拿到的板面图案并非规则网格孔，而是由数千个小孔按明暗关系排布，组合成连续的花卉与卷草纹样，远看呈现类似像素画的视觉效果，近看则每一个孔位都承担着图案灰度表达的作用。

　　从加工逻辑看，这类工件不能按普通筛板或通风板处理。普通冲孔板孔距均匀、孔型单一，程序只需阵列即可；而装饰面板的孔位分布随图案变化，孔与孔之间的疏密直接决定纹样轮廓，因此前期必须把图形矢量化，再将孔心坐标转换为设备可识别的加工路径。设计时先确定刀具规格，再围绕刀具直径反推最小孔间距、孔边距和板材有效承载宽度，避免相邻孔过近导致孔间韧带撕裂，或边缘孔距板边过小造成翻边、翘曲。

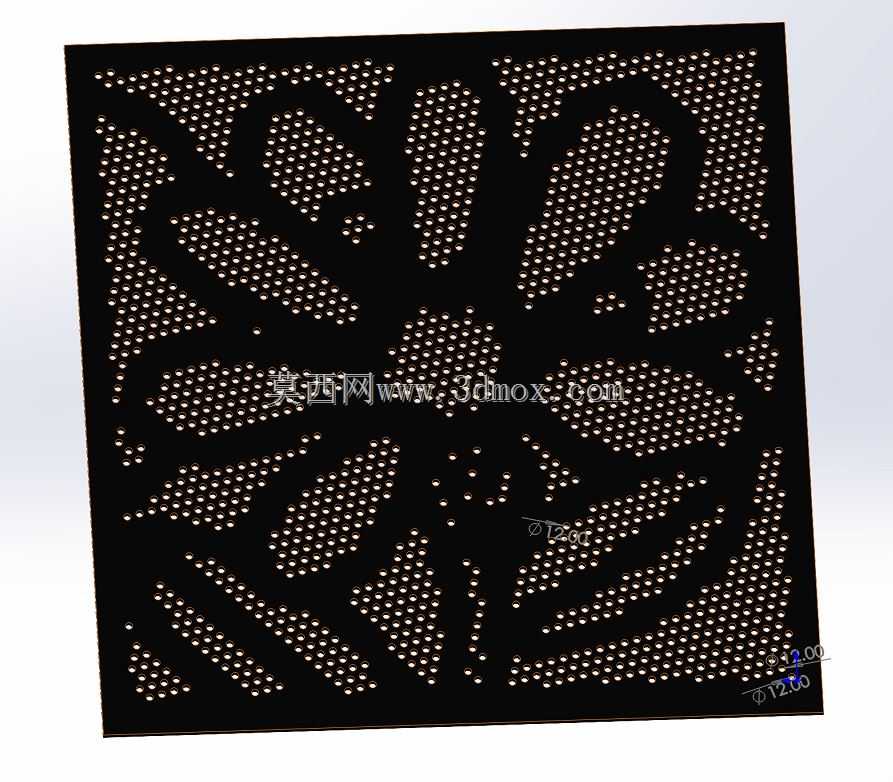

　　刀具选择上，方案采用直径12mm的圆形冲头，属于较稳妥的通用圆孔工艺。圆孔冲头受力对称，冲裁时凸模所受侧向力小，刃口磨损后维护也方便；相比异形冲头，圆孔在高速连续冲压时更不容易发生崩刃。对于图案中需要表现深色区域的部分，可通过提高孔密度来实现；浅色区域则减少孔数或保留实体板面。这样不需要更换多种刀具，仅靠孔位排布就能形成丰富的画面层次，也降低了换刀频次和模具复杂度。

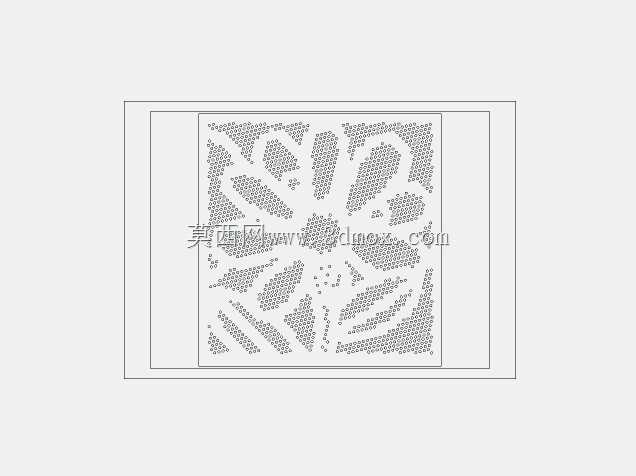

　　板面尺寸规划时，需要同时考虑装饰效果和设备加工边界。图案幅面越大，点阵数量越多，视觉冲击力越强，但板料必须落在冲床工作台夹持范围内，并预留夹钳让位区。长边方向要保证送料步距稳定，短边方向要确认冲头上下运动空间与板料支撑面。若采用多工位连续加工，板料两侧还应留出足够夹持边，待全部孔位完成后再通过剪板、激光修边或二次铣边去除工艺余量。

　　安装边界同样不能忽视。装饰冲孔板常用于建筑外立面、室内隔断、屏风、吊顶、设备外罩或景观围挡，背后往往需要框架承托。设计时应在图案外围保留实心边框，边框宽度根据板厚和板面尺寸确定，用来布置螺钉、铆钉、压条或焊接点。若边框也被密集孔削弱，安装时容易产生局部变形，整板张紧后还可能在孔间形成波浪状不平。对于需要透光的场景，背板灯光会透过小孔显现纹样，孔位毛刺和板面平面度会直接影响光影效果，因此冲裁后通常还要进行去毛刺、校平及表面处理。

　　工艺路线上，板料经开平、校平后进入数控冲床，程序按照优化后的冲裁顺序走位。路径编排不能只追求最短行程，还要减少机床频繁反向和局部热集中。密集区域连续冲孔时，材料内部应力释放明显，若加工顺序从板边一路冲向另一侧，板料可能逐渐偏移，造成后续孔位累积误差。较合理的方式是分区跳冲，先加工定位基准附近的孔，再按对称区域逐步展开，使应力均匀释放。对大尺寸面板，还应在程序中设置微连接或临时夹持点，防止加工后期板件刚度下降后发生拖动。

　　冲裁间隙需要根据板厚和材料调整。铝板、低碳钢板、不锈钢板的塑性不同，相同直径冲头对应的间隙也不同。间隙过小会使刃口负载增大、卸料困难；间隙过大则孔壁毛刺增加，孔洞边缘产生明显塌角。装饰板对正面外观要求高，通常把外观要求较高的一面作为冲裁正面，并在卸料板侧增加缓冲或贴保护膜，避免压痕划伤。

　　模具结构方面，虽然图案复杂，但使用的仍是典型冲孔模思路：凸模负责材料分离，凹模提供支撑，卸料板在冲头回程时把板料从凸模上脱下。密集小孔对凸模导向和刚度要求较高，长径比过大时容易折断，因此需要控制板厚与孔径比例，并保证凸模固定端有足够夹持长度。数控转塔冲床可通过转塔更换模位，若在专用压力机上生产，则可把常用圆孔冲头做成标准快换结构，刃磨后快速恢复生产。

　　从成品功能看，这种冲孔面板同时具备装饰、透光、通风和减重作用。孔阵形成的花纹能够遮挡内部结构，又不完全封闭视线；用于外墙时可降低风阻，用于室内隔断时可改善气流和采光，用于设备护罩时还能兼顾散热。与整块激光切割雕花相比，圆孔阵列在规则区域加工效率更高，单件成本更低；与化学蚀刻或印刷图案相比，真实镂空具有立体感和耐久性。

　　建模时需要把图案层、孔位层、外轮廓层和安装孔层分开管理。图案孔用于表达艺术造型，安装孔用于现场固定，外轮廓用于板料边界确认，折弯或滚边区域则不能布置过密孔洞。若后续要进入CAM编程，孔心坐标、孔径、板厚、材料和夹钳位置必须统一校验，尤其要检查孔与孔、孔与边、孔与安装位之间的最小距离。通过这种方式，艺术纹样才能转化为可稳定冲压、可现场安装、可长期使用的工业面板。
