Din轨道自动化冲孔加工设备

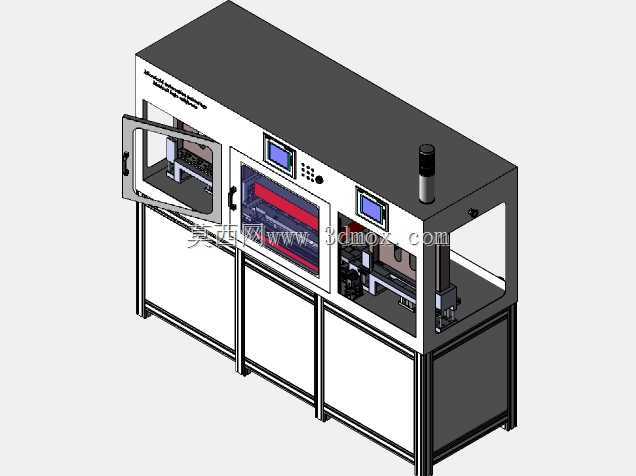

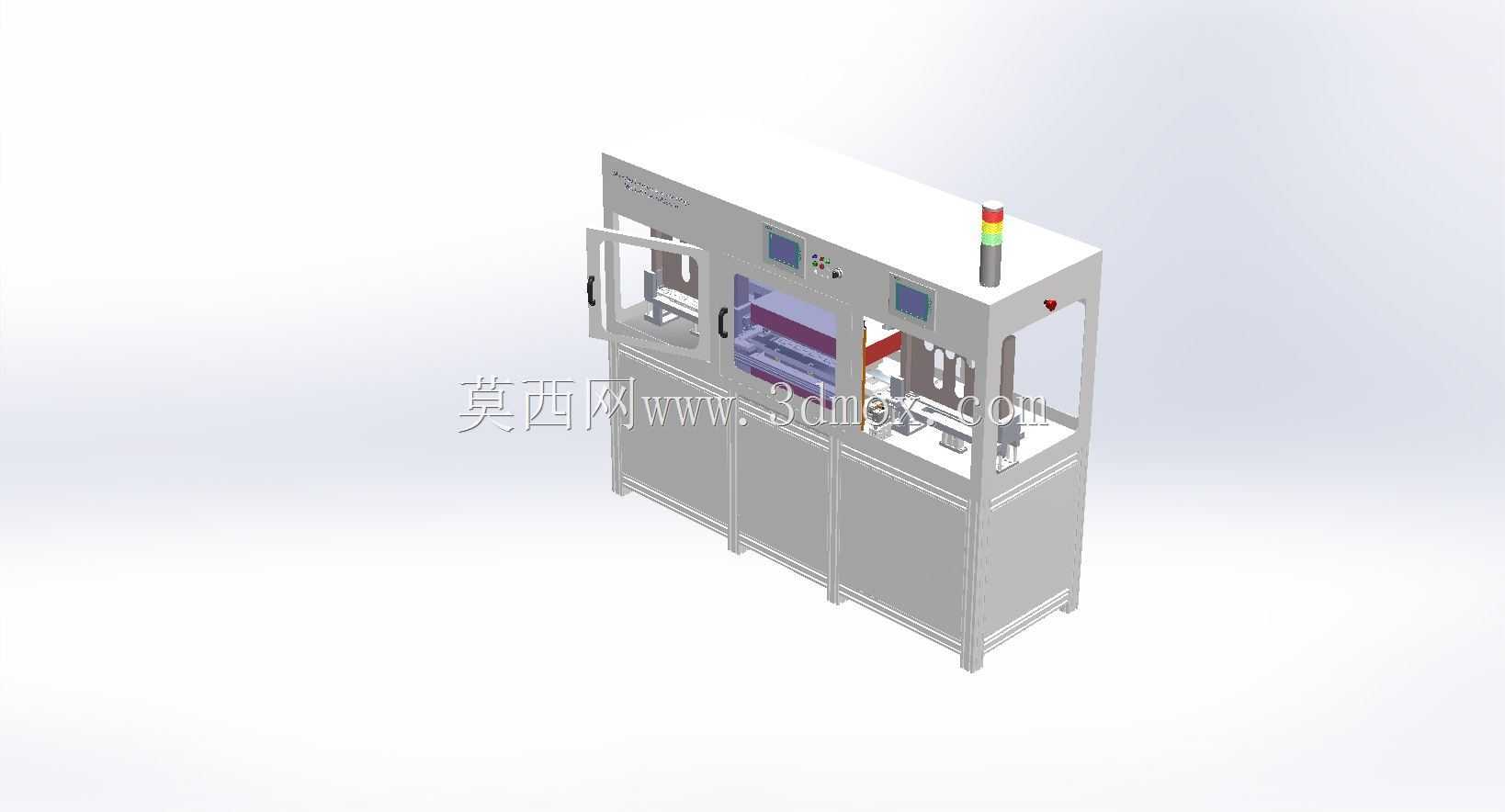

　　该设备面向Din导轨类长条型材的连续冲孔、定长切断与工位间自动转运需求，整体采用封闭柜式机架布局，将上料、定位、冲孔、检测、出料等机构集中在同一底座内。现场布置时需预留正面检修门开启空间、左右侧维护通道以及顶部三色灯的安全高度，机架底部可通过可调脚杯与地面固定，保证冲切过程中的刚性与稳定性。

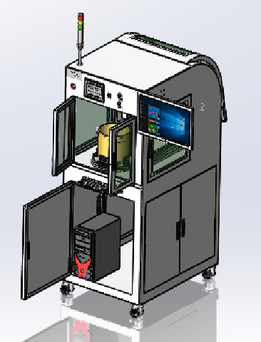

　　从结构组成看，设备下部为方管焊接框架并覆盖钣金护板，内部用于安装电气控制柜、气动处理单元、动力源与废料收集区域；上部操作面设置透明防护门与观察窗，既能观察冲头、送料夹具和导轨运行状态，也能隔离冲切区域，降低误触与切屑飞溅风险。正面布置人机界面与按钮区，顶部安装状态警示灯，便于操作人员在产线旁快速识别待机、运行和故障状态。

　　核心工艺围绕Din轨道的自动送料与孔位加工展开。送料机构通过夹持或伺服牵引方式控制型材进给距离，配合定位靠山和压紧装置保证孔距一致性；冲孔单元可根据孔型配置冲头、凹模与导向结构，执行安装孔、定位孔或异型孔加工。设备内部还设置横向移载或直线输送结构，使工件在不同工位间自动切换，减少人工反复取放造成的定位误差。

　　设计思路上优先考虑型材加工的节拍、换型便利性与维护性。机架采用分段柜门，电气与机械区域相对独立，便于接线、点检和易损件更换；冲模、夹具和导向件预留标准化安装面，适配不同宽度或孔距的导轨规格。透明门、封闭罩与警示灯的组合，则在不牺牲观察性的前提下提升设备本质安全。

　　对于结构设计人员，建模时需要重点核对送料行程、冲压力传递路径、模具维护空间、门板开合干涉以及机架地脚安装边界。该类设备适合电气安装导轨、机柜配件、小型金属条料的自动化冲孔产线，也可作为非标自动化设备方案中送料—冲切—检测一体化布局的参考。
