车库千孔金属板材冲压加工工艺

　　这类千孔薄板件在车库围护、通风隔断、装饰挡板、设备防护罩和轻型筛板场景里很常见，核心不是单纯在板上“打满孔”，而是要把孔阵排布、板材受力、冲压路径和后续安装边界一起考虑。1000mm见方的板面属于车间里比较典型的中等规格薄板加工件，搬运、定位和翻面都需要预留操作空间；孔径取5mm时，视觉上会形成细密而均匀的透空效果，同时孔间桥宽不能过窄，否则连续冲压后容易出现孔口翻边、板面翘曲或局部撕裂。

　　从设备用途看，冲压或啃咬方式更适合薄金属板的批量孔阵加工。冲压依靠模具在板料上形成规则孔形，节拍稳定，孔口一致性好；啃咬加工则通过连续小步距冲切拼出轮廓或孔区，适合在数控机床上按客户规格灵活执行，不必为每一种孔距、孔区形状都单独制作整套复杂凸轮或专用成型机构。实际选型时，板材厚度、材料塑性、孔边距和排样密度会直接决定冲头寿命、卸料方式以及是否需要分步冲切。若孔阵覆盖整个板面，冲切力会随同时参与工作的孔数增加而明显上升，因此工艺上常采用分区域、分顺序加工，避免瞬时载荷过大，也减少板料在同一区域反复受力。

　　设计思路上，先确定的是外轮廓与安装边界，而不是孔本身。1000mm×1000mm的板件在装入车库框架或围护结构时，四周通常需要保留无孔边带，用于折弯、螺栓固定、铆钉连接或焊接搭接。若孔一直延伸到边缘，装配时孔位可能与紧固件干涉，边缘刚度也会下降。边带宽度要结合板厚和固定点间距确定，固定点附近还要避免密集孔造成局部压陷。对于需要折弯的板件，折弯线两侧应留出足够实体区域，防止孔位落在弯曲变形带内引发裂纹；对于平板安装件，则要关注四角和长边中点的定位基准，保证孔阵相对安装边对称。

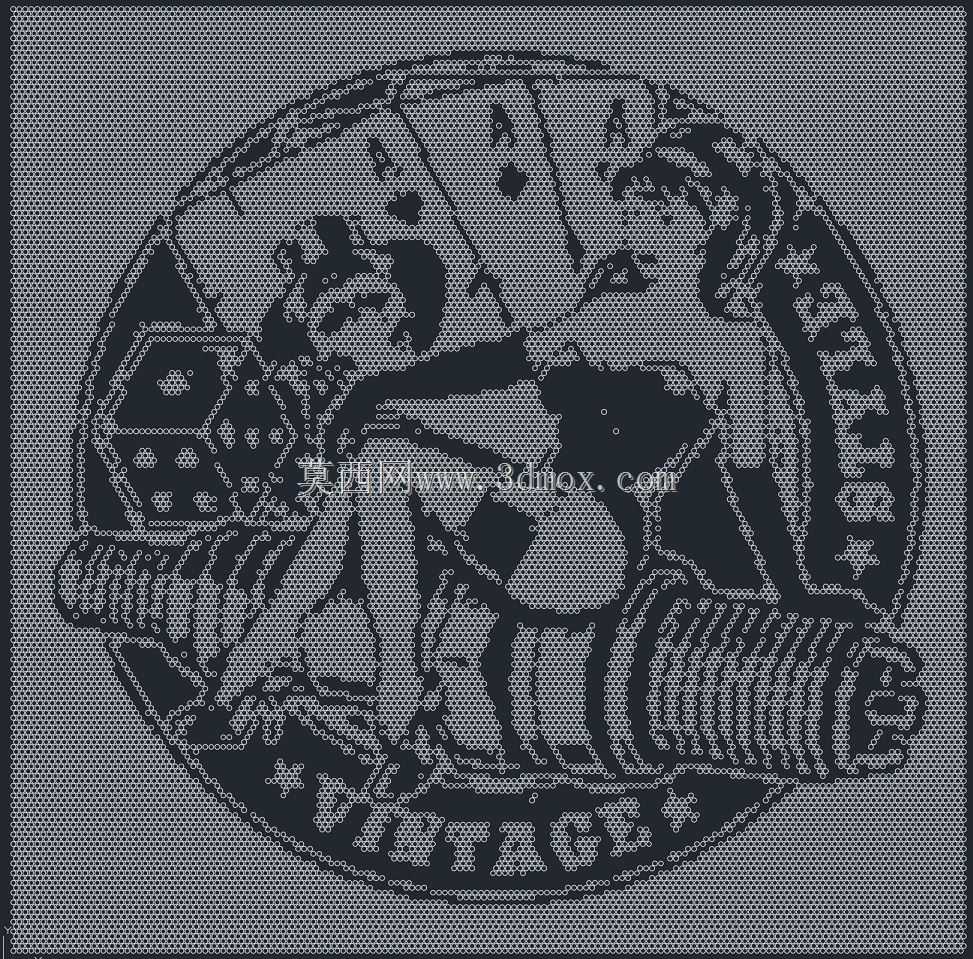

　　孔阵排布不能只看效果图。5mm孔径在薄板上虽然不大，但孔距、行距和错开方式会改变板面的通透率与残余强度。正排孔加工路径直观，便于程序校验；错排孔能在相同孔径下改善视觉均匀性，也可能提高某些方向的抗弯能力。无论采用哪种排法，都要保证相邻孔之间的材料桥宽满足冲切最小壁厚要求。桥宽过小，冲头侧向受力变差，材料在两次冲切之间容易被带起；桥宽过大，则透空率不足，车库通风、透光或装饰减重效果会打折扣。建模时应把孔心距、边距、首孔位置和末孔收束方式参数化，便于根据框架尺寸快速调整。

　　冲压过程中，薄板最容易出现的问题是整体翘曲。千孔连续去除材料后，板内残余应力重新分布，加上冲切间隙、压料力和卸料速度不一致，板面可能出现荷叶边或中间鼓胀。工艺处理上，要优先保证平板支撑面贴合，压料脚在冲切区域周围稳定压紧；冲切顺序可从板件内部向外侧扩展，或按对称区域交替进行，使应力释放更均衡。对于外观要求较高的车库装饰板，孔口毛刺方向应统一朝向非外观面，必要时在后续增加去毛刺、整平或表面处理工序。

　　安装层面，千孔板不像实心板那样拥有连续承载截面，设计挂件和压条时不能只按板材名义外形估算。长边较长时，仅靠四角固定会让板中部在风载或轻微碰撞下产生振动，应沿边框设置连续压条或增加间隔固定点。若用于车库门、隔断墙或设备围挡，还要考虑人员触碰安全，孔口不得有锋利翻边；若用于通风罩，孔阵背后应与运动部件、线缆或发热部件保留安全距离。板件之间拼接时，相邻板的孔距连续性需要对齐，否则大面安装后会出现孔线错位，影响整体观感。

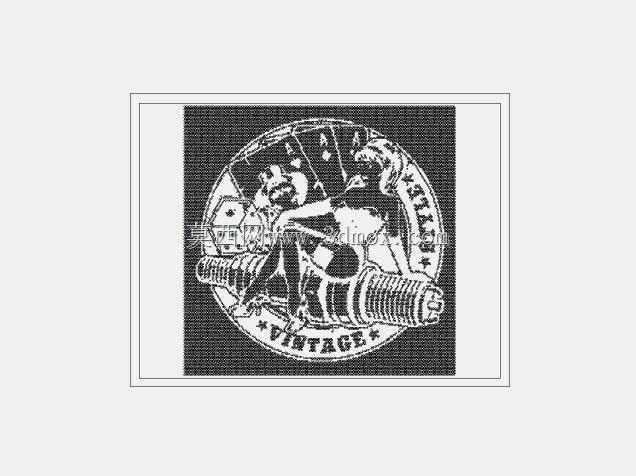

　　三维建模阶段，应把实体板、孔阵特征、安装边带和折弯预留区分层表达。大面积规则孔适合用阵列或程序化特征生成，但在工艺核查时不能只追求模型外观，还要抽查最小孔间距、边缘距离、折弯干涉和固定孔位置。对数控啃咬加工而言，模型轮廓与孔位需要转化为稳定的冲切路径，转角、起切点和收切点应避免留下明显接刀痕。对冲压模具而言，则要关注冲头强度、卸料板避让和废料排出。

　　因此，这类作品的价值在于把装饰性孔阵与可制造性结合起来：外形保持1000mm见方的规整边界，5mm孔形成细密透空面，四周保留装配实体区，内部通过合理孔距和对称冲切顺序控制变形。它既能满足车库场景对通风、透光和视觉遮挡的平衡，也能作为薄板冲压、啃咬加工和孔阵类围护件的结构参考。
