本田GX35垂直动力单元带泵体总成

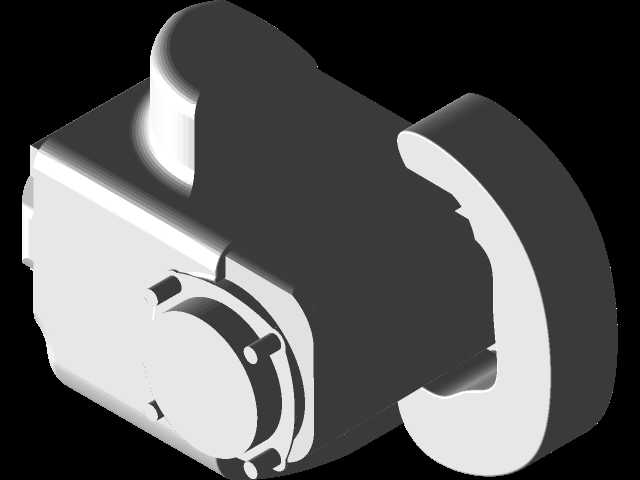

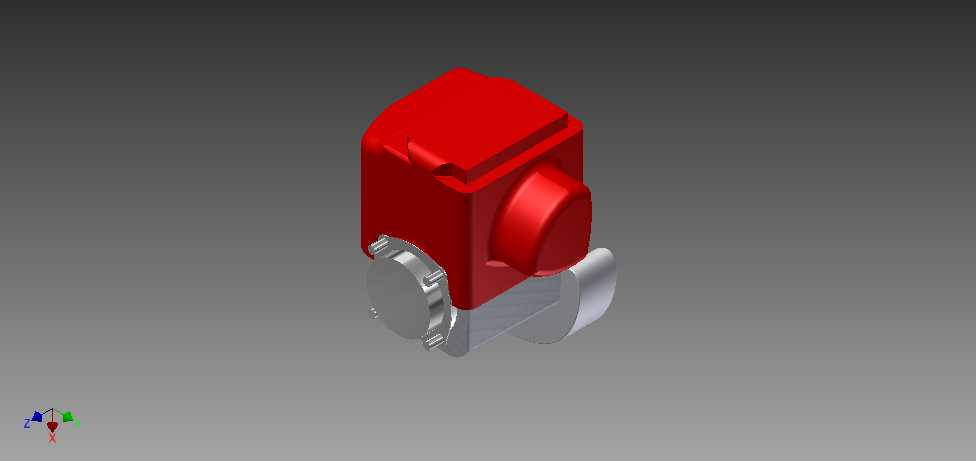

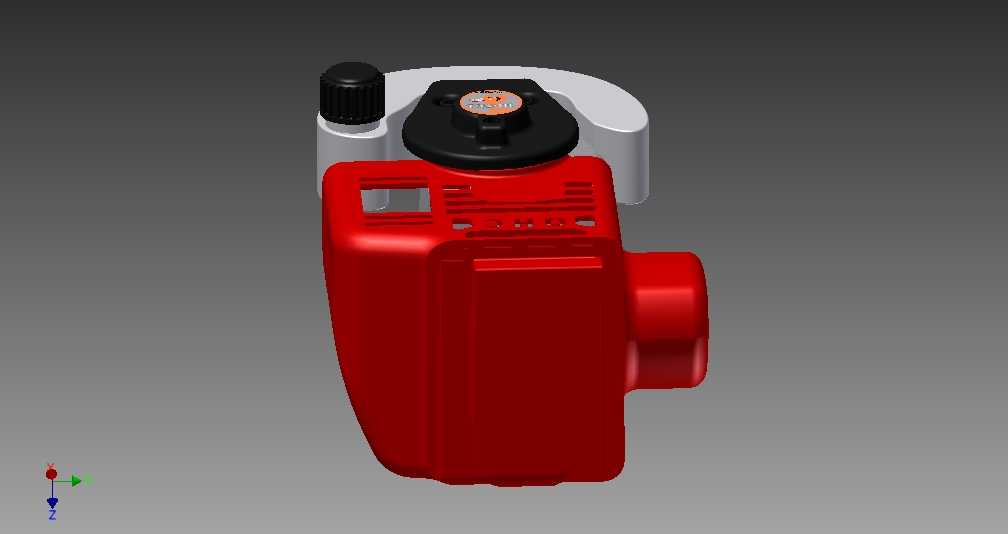

　　这套垂直布置的小型内燃动力总成，在园林养护、小型农用机具改装、便携作业设备开发场景里使用频率很高，整机把燃油动力输出端与配套泵体结构整合在同一根竖直轴线上，省去了侧置动力常见的换向传动组，整机轴向布局紧凑，在背负式作业、狭小舱内安装的场景下适配性很强。做结构校核的时候首先要关注竖直方向的安装边界：整机最上端是红色的风冷缸体罩壳，罩壳表面预留了散热通风槽，燃油箱与缸体散热鳍片整合在上部区域，侧向突出的红色壳体轮廓要在整机布置时预留出散热气流通道，不能把通风面贴靠在机架封板上，否则高负荷运转时缸头散热效率会快速衰减，引发机油温度过高、输出扭矩下降的问题。中部银灰色的环形连接座是整机的核心安装基准，

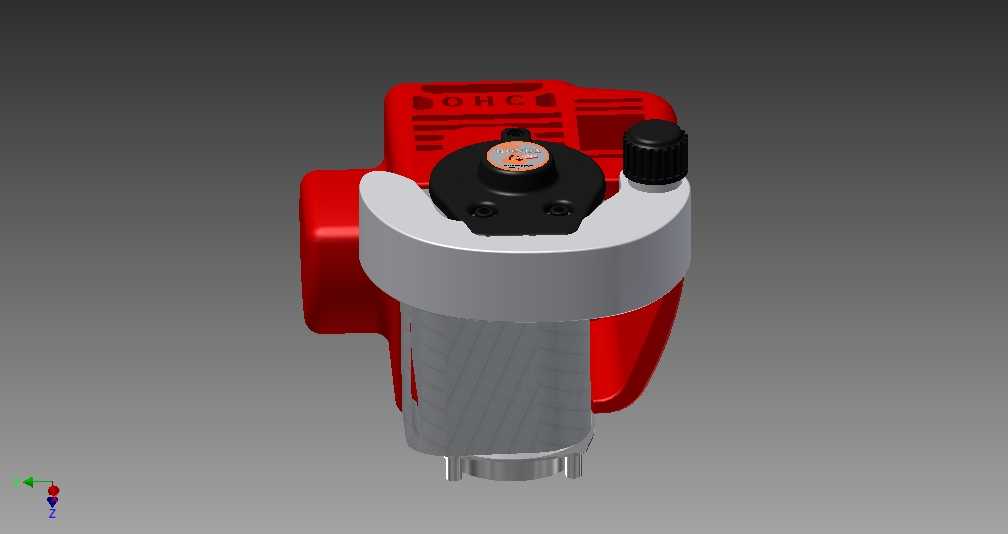

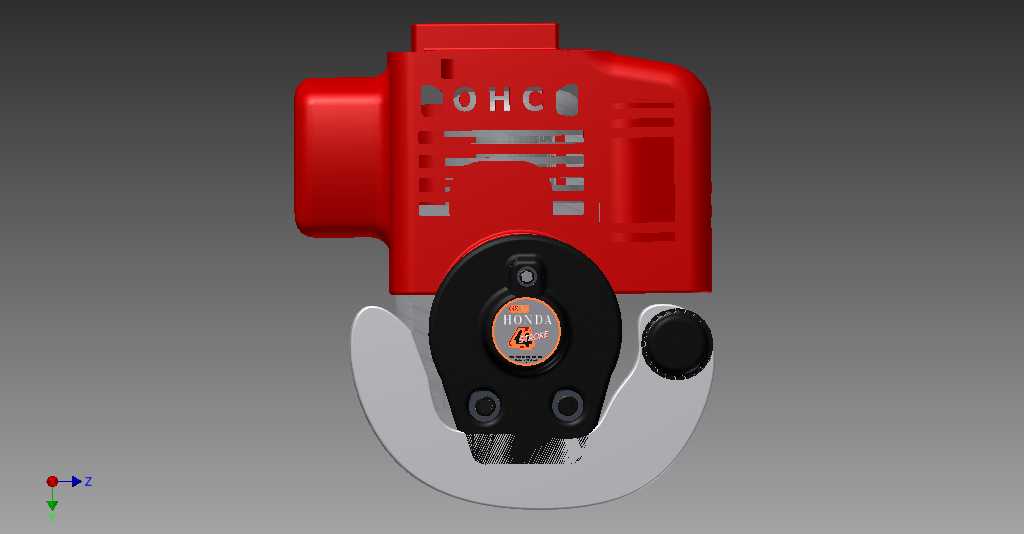

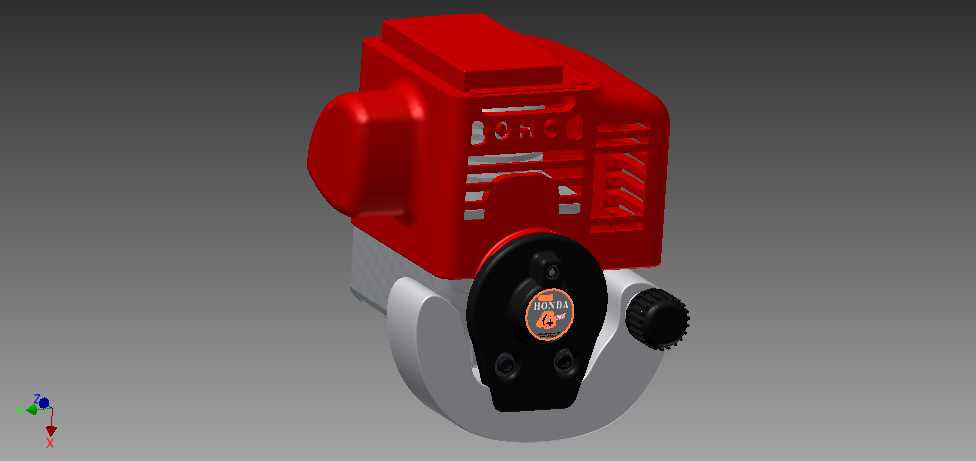

　　这个环形座的外圆面可以直接对接机具的安装抱箍，座体上预留的三个紧固点位对应动力端与下部工作端的同轴定位，建模时已经把定位止口的配合公差做了还原，实际装配中止口面要贴合无间隙，避免竖直轴系运转时出现径向跳动。上部黑色的端盖上集成了燃油加注口与调节旋钮，侧方突出的黑色旋钮是油路调节部件，外伸尺寸要在机架设计时预留操作空间，保证日常调试时不用拆解外围护板就能完成参数调整。下部的灰色筒体段集成了泵体容纳腔与输出轴连接位，筒体下端伸出的轴头是动力输出接口，既可以直接连接作业刀具，也可以对接内置泵组的叶轮轴，整套结构把泵体的容纳空间整合在动力壳体的延伸段内，不需要额外加装泵体连接支架，减少了整机的零件数量，也降低了传动环节的对中误差。

　　从功能特性来看，这套动力走垂直竖轴的路线，和常见的水平轴小型汽油机相比，重心落在安装法兰的正中心，装在背负式设备上时操作者的负重重心更贴近躯干，长时间作业的疲劳度更低；装在固定工位的小型抽水、喷雾设备上时，竖直轴的密封结构布局更合理，泵体内的介质不容易顺着轴缝窜入动力腔，密封件的使用寿命更长。建模过程中对各部件的装配关系做了完整还原：缸体罩壳的卡扣连接位、环形座与缸体的螺栓紧固点、下部筒体与泵腔的配合止口、端盖上各操作件的凸起高度都按照实际装机尺寸做了匹配，在做整机干涉检查时，可以直接把这套总成导入机具的机架模型里，核对外围护板、油箱接管、操作拉杆的空间位置，不用再反向测绘动力端的外轮廓。实际选型适配时要注意，

　　上部缸体区域的散热风道走向是从罩壳侧向进风、从缸头鳍片间隙导流，布置外围部件时不能遮挡风道入口；中部环形安装座的抱箍宽度要覆盖整个座体高度，不能只夹持上部薄边，否则运转振动时容易出现夹持松动；下部轴头的伸出长度要匹配联轴器或者泵叶轮的安装深度，轴端锁紧螺母的预留空间要留足，避免装拆工具没有操作空间。这套总成的结构整合思路很适合小型便携设备的开发参考，把动力、泵组、安装基准三个功能模块沿竖直轴线叠层布置，在有限的占用空间里兼顾了散热、安装、维护、传动对中的多重需求，没有多余的外置转接结构，整机外露的管路和接线点位少，在户外多尘、多水汽的作业环境下，故障点也相应更少。做结构设计时还可以参考它的壳体分模逻辑：上部红色罩壳兼顾防护与风道导向，中部金属色环形座承担安装载荷与定位基准，下部筒体容纳工作泵组，三个分段各自承担明确功能，装配时从下到上叠层锁紧，装配工序简单，后期维护拆解时也不用把整机完全拆散，单独更换上部缸体配件或者下部泵体密封件都可以分段作业，大幅降低了售后维护的拆装工作量。
