大涵道比涡扇航空发动机剖视结构

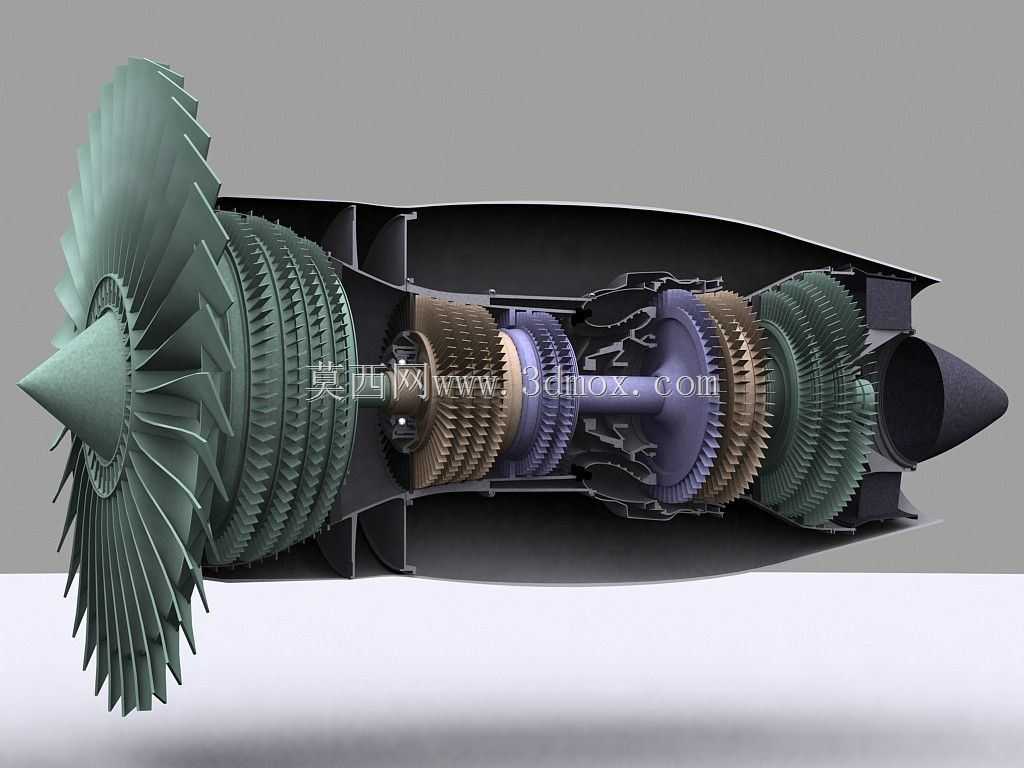

　　这套剖视化的涡扇发动机三维结构，把民用大涵道比航空动力装置从进气道到尾喷管的完整气动流道、转子支承与核心机层级全部展开呈现，没有保留外部整流包皮的封闭遮挡，结构设计、航发维修教学、动力系统选型的从业者可以直接顺着气流走向逐段核对各级部件的装配关系。

　　从实际装机场景来看，这类大涵道比涡扇发动机主要挂载于中短程干线民航客机、大型货运无人机以及部分支线特种飞机的机翼吊舱内，地面试车台、航空院校动力实训展厅也会采用同款剖视结构作为教具：地勤人员可以通过外露的转子层级快速判断压气机喘振、涡轮叶片烧蚀的故障位置，教学场景下学员不需要拆解真机就能区分风扇段、增压级、高压压气机、燃烧室、高低压涡轮的功能边界，结构设计人员在做翼下吊舱匹配时，也能直接参照剖视模型的轴向分段尺寸预留安装间隙。

　　整机的气动功能逻辑顺着轴向依次铺开：最前端大直径宽弦风扇叶片是外涵道推力的主要来源，叶片采用后掠掠形设计，叶尖预留了和机匣耐磨衬层的碰摩间隙，风扇盘后接多级低压增压压气机，负责对进入内涵道的气流做初步增压；往后的高压压气机段轮盘直径逐级收窄，叶片数量逐级增多，气流在这一段被压缩到数十个大气压后送入环形燃烧室，燃烧室头部布置雾化喷嘴与旋流器，燃油和高压空气混合燃烧后形成高温燃气，先后驱动高压涡轮、低压涡轮转动，其中高压涡轮通过空心轴带动前端高压压气机，低压涡轮通过长同轴轴系穿过高压轴内孔驱动大风扇，两套转子反向或同向差动运转，各自的工作转速区间完全独立。剖视模型里各级轮盘、叶片、静子叶环、机匣支承环的配色做了区分，紫色段对应高压核心机，棕褐色段对应涡轮热端，灰绿色段对应风扇与低压压气机，装配时的止口定位面、螺栓连接法兰、轴承支承座都没有做简化省略。

　　做结构设计时，这类航发的安装边界首先要明确吊舱的轴向总长与最大风扇直径：风扇段是整机径向尺寸最大的区域，翼下吊挂时必须保证风扇叶尖和机翼蒙皮、地面之间留有足够安全间隙，核心机段径向尺寸大幅收窄，外围留给燃油管路、滑油管路、附件机匣、防火隔热层的布置空间非常紧凑。转子的支承布局采用多支点简支结构，1号支点在风扇盘后侧，2号支点在高压压气机前侧，3号支点在涡轮段后侧，各支点的轴承座通过径向支板连接到外机匣，支板内部同时穿通滑油供油与回油管路，模型里外露的支板轮廓可以直接用来校核传力路径——风扇承受的鸟撞载荷、转子不平衡力会通过支板依次传递到外机匣、吊挂节、机翼主梁。

　　细节设计上，热端涡轮叶片的气膜冷却孔、轮盘边缘的榫齿连接结构、压气机静子叶片的可调转角机构都在模型里有对应体现：燃烧室机匣采用双层壁结构，夹层通冷却空气降低外壁温度，避免热量辐射到吊舱内的油管与电线；外涵道的冷气流除了产生大部分推力，还会顺着机匣夹层流向涡轮段，给热端部件做主动冷却。尾喷管段分为内涵喷口与外涵喷口，两股气流分别排出后在喷口后混合，降低排气温度与噪音，模型里尾喷管的收敛段轮廓严格按照实际气动型面搭建，没有做随意拉伸变形。

　　在三维建模过程中，所有叶片均采用自由曲面叶型构建，叶根榫头和轮盘榫槽做了配合间隙预留，各级转子的同轴度基准统一取发动机中心轴线，装配时可以直接通过轴线约束完成整机动平衡模拟，不需要额外调整各段转子的位置偏差。
