带支座卧式滚筒卷绕输送支撑结构

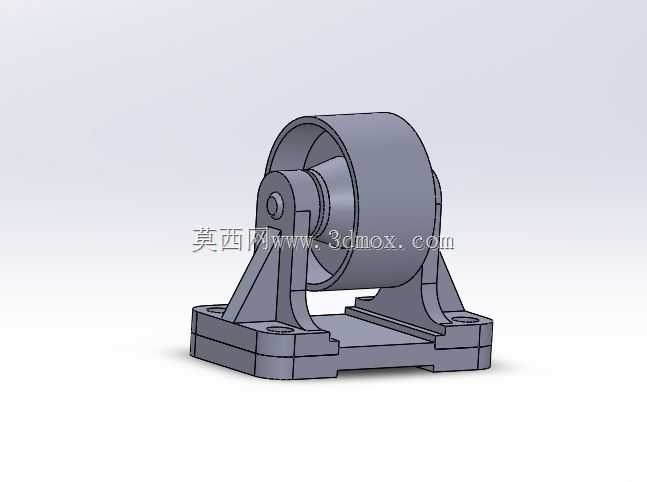

　　该结构属于典型的卧式滚筒支撑组件，整体由中部圆柱形滚筒、两侧三角加强支架、底部整体安装底板以及端部轴系连接部位组成，适用于轻中型物料卷绕、导向、承托与短距离输送场景。在生产线布局中，这类部件常被布置在带式输送、薄膜牵引、线缆收放、布匹或纸带导向、工装翻转支撑等位置，承担旋转承载和方向约束作用。滚筒外圆为主要工作表面，工作时物料可绕其表面通过，或由滚筒自身转动带动物料移动；两侧支架将径向载荷传递到底板，再通过底板上的安装孔固定到设备机架或工作台面上。

　　从结构形式看，滚筒采用封闭圆柱外形，端部通过同轴轴颈与支架连接，轴线保持水平。圆柱筒体直径相对较大，能够增加与带状或线状物料的接触包角，降低局部接触应力，也有利于提高卷绕过程中的运动稳定性。筒体两端设置台阶式过渡，使外圆工作区与轴端支撑区形成明确分界，既便于控制装配位置，也能在视觉和结构上区分旋转件与固定件。轴端中心位置可见圆形轴孔或轴端配合特征，说明该模型在建模时对回转轴线、同心关系和端面约束进行了表达，适合后续进行装配干涉检查与运动关系验证。

　　两侧支撑并非简单直立板件，而是采用带斜向肋板的三角承力形式。支架从底板两侧向上收拢，在轴端附近形成支撑点，斜肋沿载荷方向布置，能够把滚筒工作时产生的竖直压力和少量侧向力分散到底板区域。相比单薄的立式支耳，这种结构在相同材料占用下具有更好的抗弯和抗扭刚度，尤其适合滚筒受载后支架根部容易产生弯矩的工况。支架与底板之间设置加宽连接面，局部轮廓带有圆角和加厚特征，可减少应力集中；底板四角预留安装孔位，孔位周边做凸台或加厚处理，便于螺栓锁紧并提高连接可靠性。

　　安装边界方面，底部矩形底板构成整机的定位基准，长度方向覆盖两侧支架外侧，宽度方向留出螺栓操作空间。实际布置时，需要保证底板贴合面平整，安装孔中心距与机架预设孔位一致；滚筒轴线应与物料运动方向保持垂直，否则带材在运行中容易跑偏，线材也可能出现单侧摩擦。滚筒顶部高度决定物料通过高度，设计时应结合相邻辊筒、导向板或张紧机构的标高统一确定。若用于输送线，滚筒上母线通常与其他托辊或皮带支撑面保持同一高度；若用于卷绕机构，则需要根据料卷直径、张力方向和包角要求调整中心高。

　　该组件的设计思路偏向实用化承托：以回转筒体提供低摩擦运动界面，以对称支架保证轴系稳定，以整体底板降低现场安装难度。筒体外形简洁，适合车削或焊接后精加工；支架和底板可采用板材焊接、铸件成型或机加工组合方式制造。对于载荷较小、转速较低的场景，可在轴端配置滑动轴套或标准轴承；若连续运行时间较长，则应在支架内部预留轴承腔、润滑空间和端盖固定位置，使维护拆装更加方便。模型中支架外侧轮廓与轴端区域留有一定扩展空间，后续设计人员可根据需要加入轴承座、挡圈、端盖、链轮或带轮等附件。

　　在功能特性上，卧式滚筒能够把滑动摩擦转化为回转运动，减小物料通过时的阻力；宽幅圆柱面可适应不同宽度的带材，也能对绳、线、软管等细长物料进行导向。对称双支撑结构使轴承受力较为明确，滚筒中部悬空区域可承受均布载荷；当载荷集中在中部时，轴和筒体将产生弯曲变形，因此筒体壁厚、轴径以及支架跨距需要结合实际负载校核。若设备运行中存在冲击载荷，应加大底板厚度、提高螺栓等级，并在支架根部增加圆角或加强筋；若用于洁净或轻载场合，则可适当减轻肋板厚度，以控制整体重量。

　　从三维建模角度看，该类零件适合采用回转特征与焊接机架特征结合的方式构建。筒体部分以轴线为中心进行旋转成型，保证外圆、端面和轴颈同轴；支架部分可通过草图拉伸形成主板，再添加斜肋、倒角和安装孔；底板则以矩形轮廓为基础完成孔位、沉孔和局部凸台。装配时应重点检查滚筒与支架之间的间隙，避免旋转件与固定件发生摩擦；同时核对底板孔位、轴端中心高和滚筒外圆最高点，确保这些尺寸能够直接进入总装布局。整体结构没有复杂曲面，造型逻辑清晰，既可以作为通用辊筒支座进行参数化改型，也可以作为输送、卷绕和导向设备中的基础支撑模块使用。
