格兰富挑战赛两级分裂行星减速装置结构

　　这套两级分裂行星行星减速结构，最初是面向暖通循环水系统的水力阀集成驱动需求开发，核心要解决的是阀组密闭安装空间内，大减速比动力输入与紧凑布局的矛盾。在民用商用暖通管网、区域供热供冷系统里，水力调节阀往往要嵌入到管路箱体内部，留给驱动减速单元的安装空间非常局促，常规的定轴轮系减速结构要么减速比达不到阀组启闭的扭矩放大需求，要么轴向径向尺寸超标，没法塞进阀组的集成外壳里，这套结构就是针对这个痛点做的定向设计。从实际工况适配来看，这类集成在阀组上的减速单元，输入端要匹配标准小扭矩驱动源，输出端要直接连接阀芯的旋转轴，要求输出端能承受阀瓣在水压差下产生的径向与轴向复合载荷，同时整个减速单元的外壳要能直接作为阀组密封腔体的一部分，

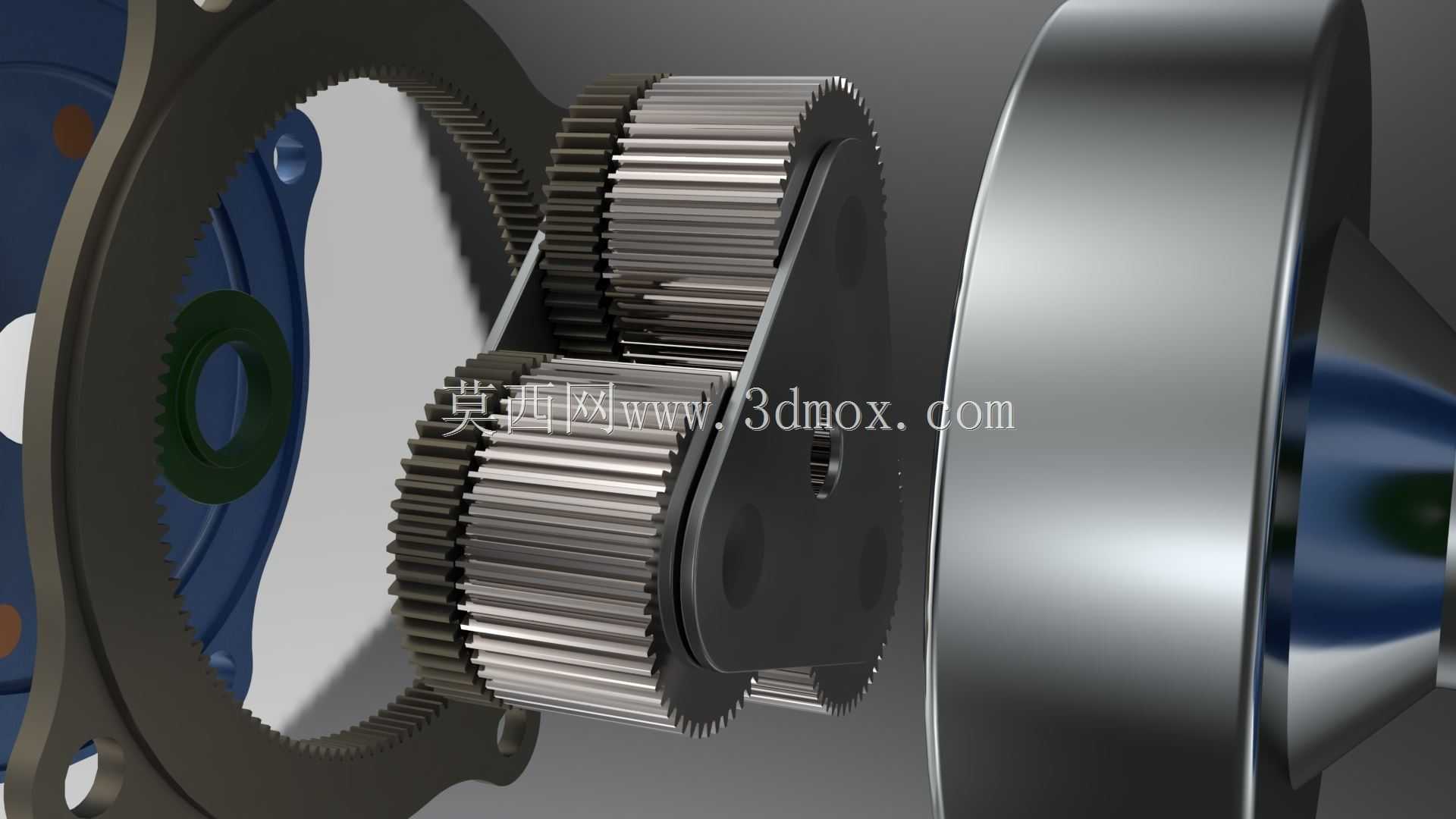

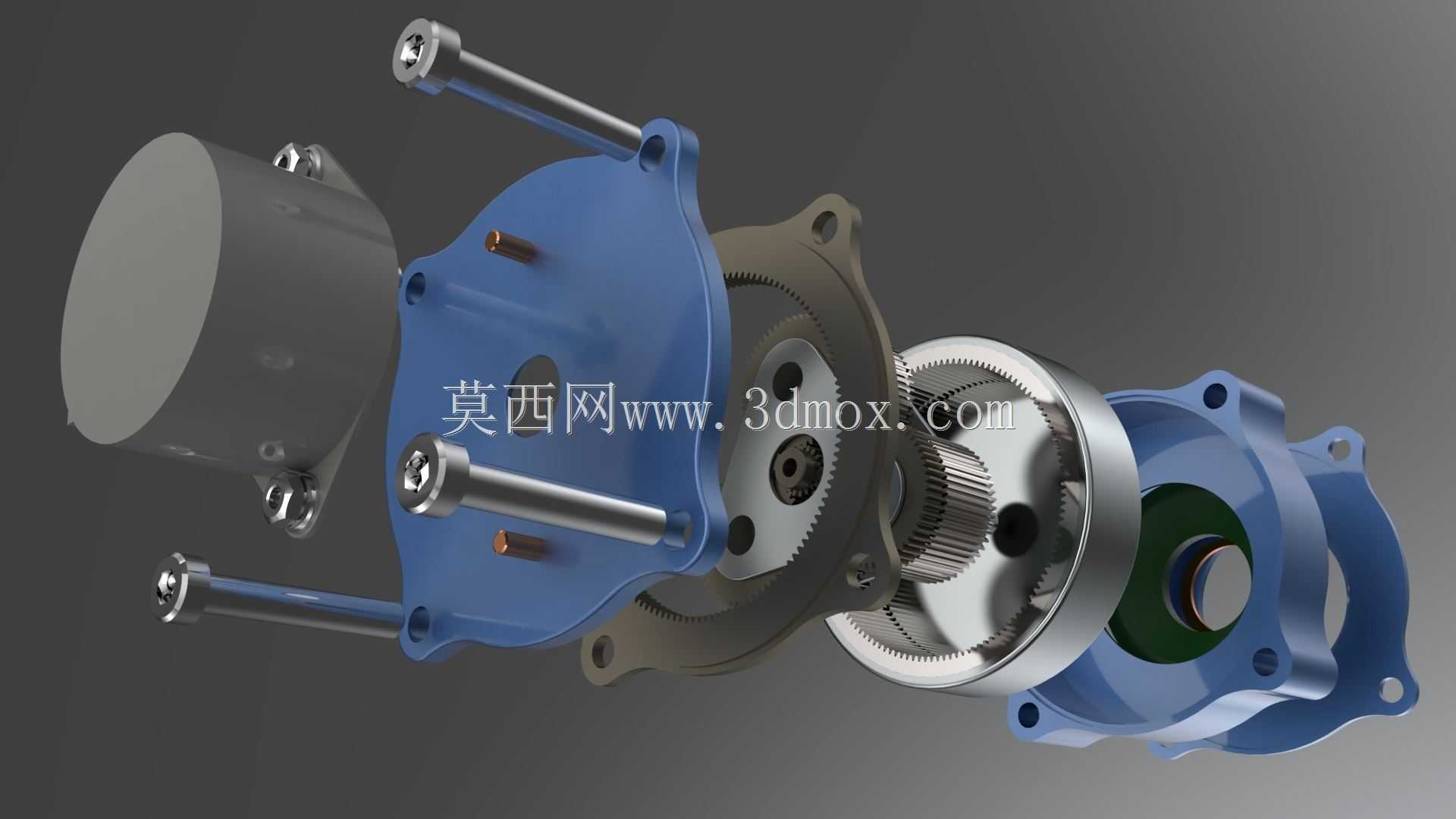

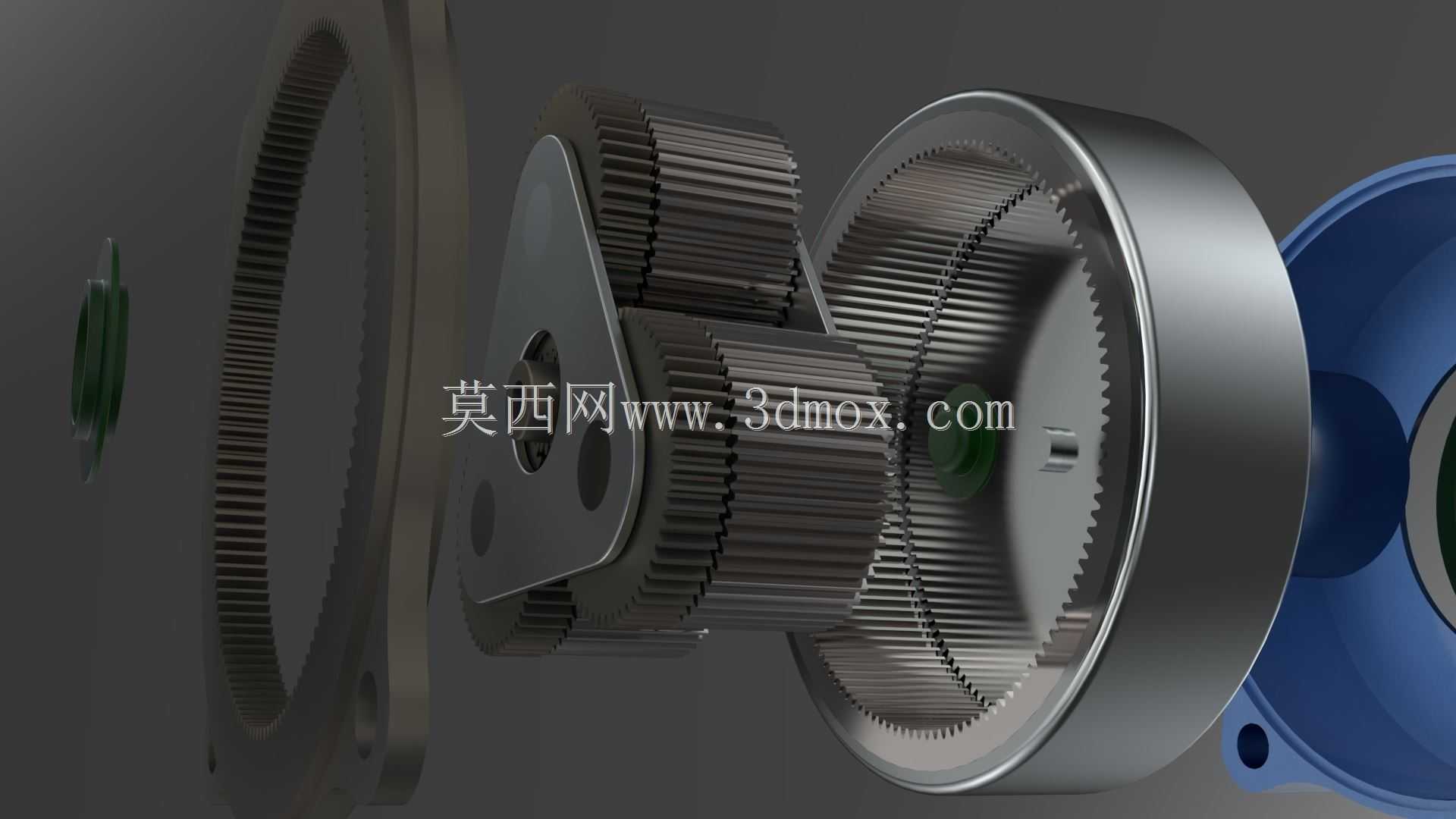

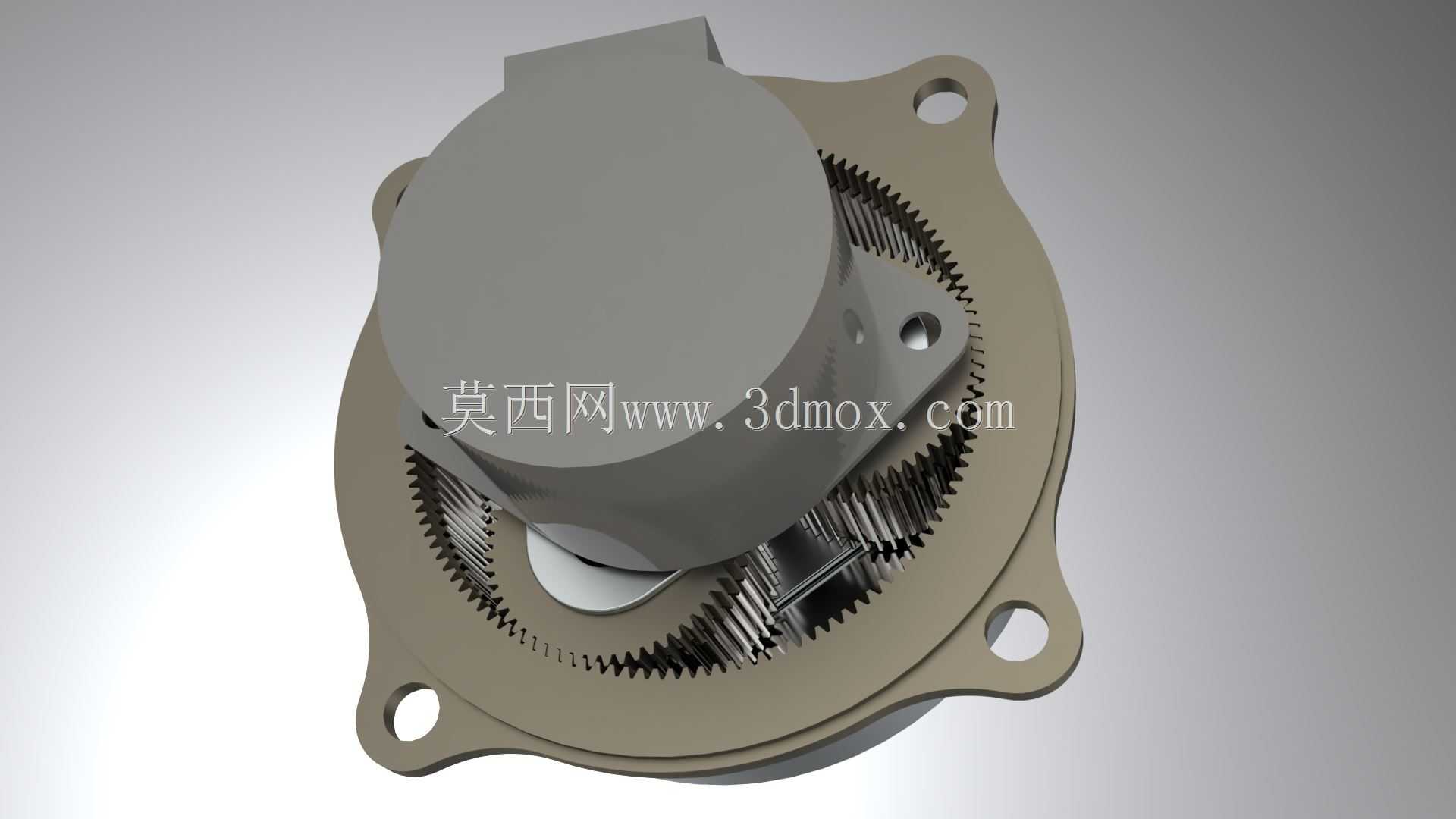

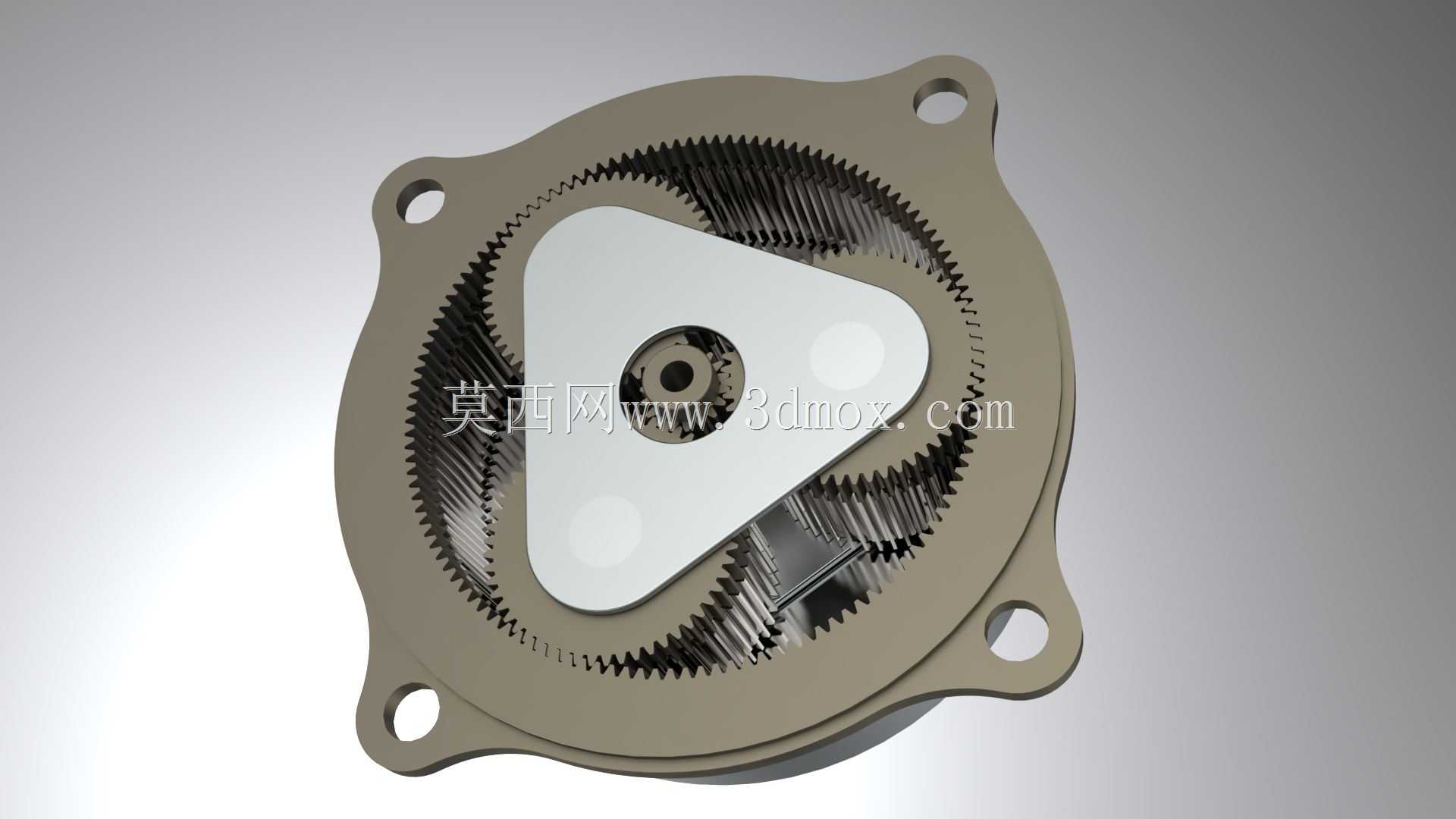

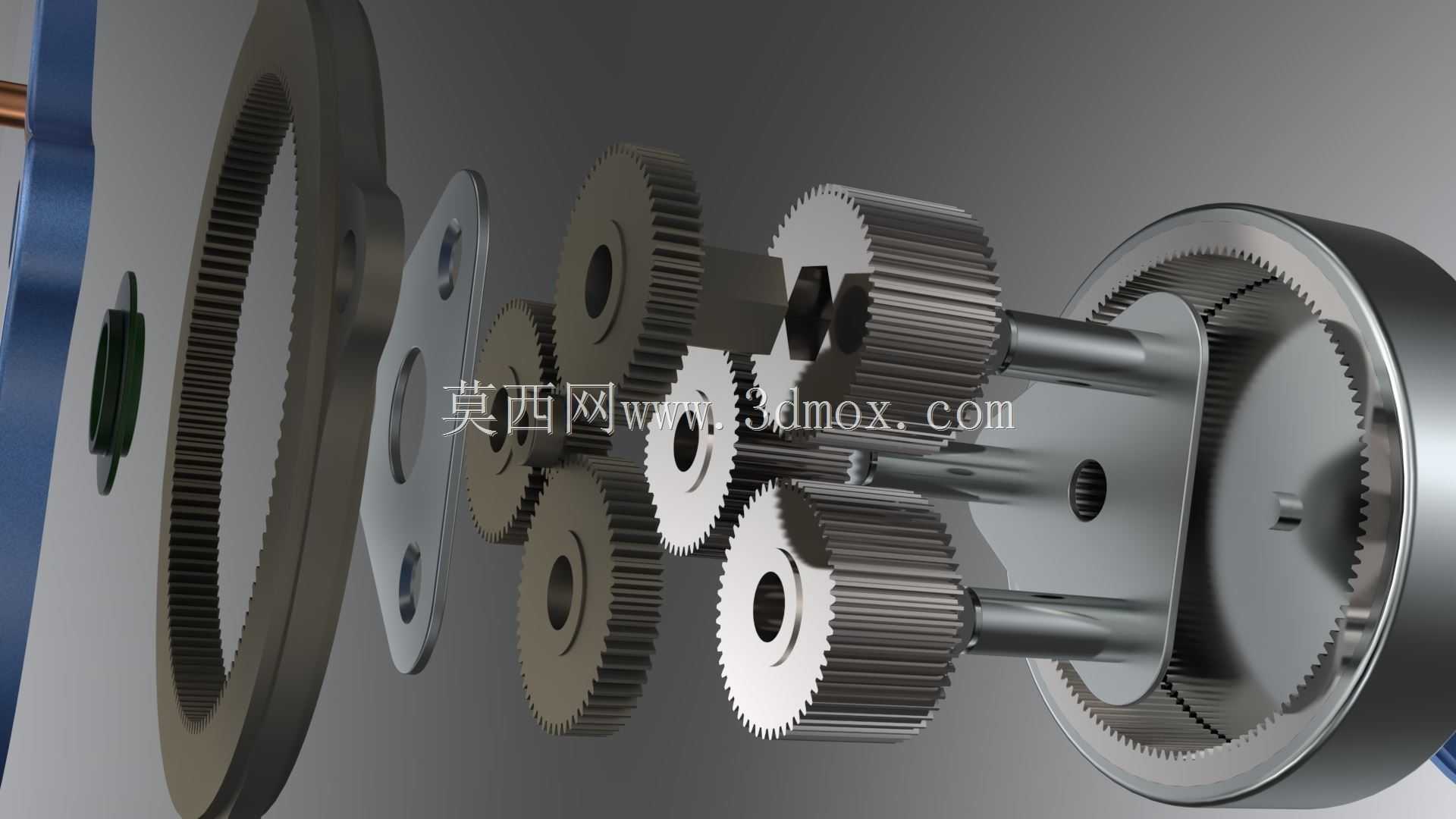

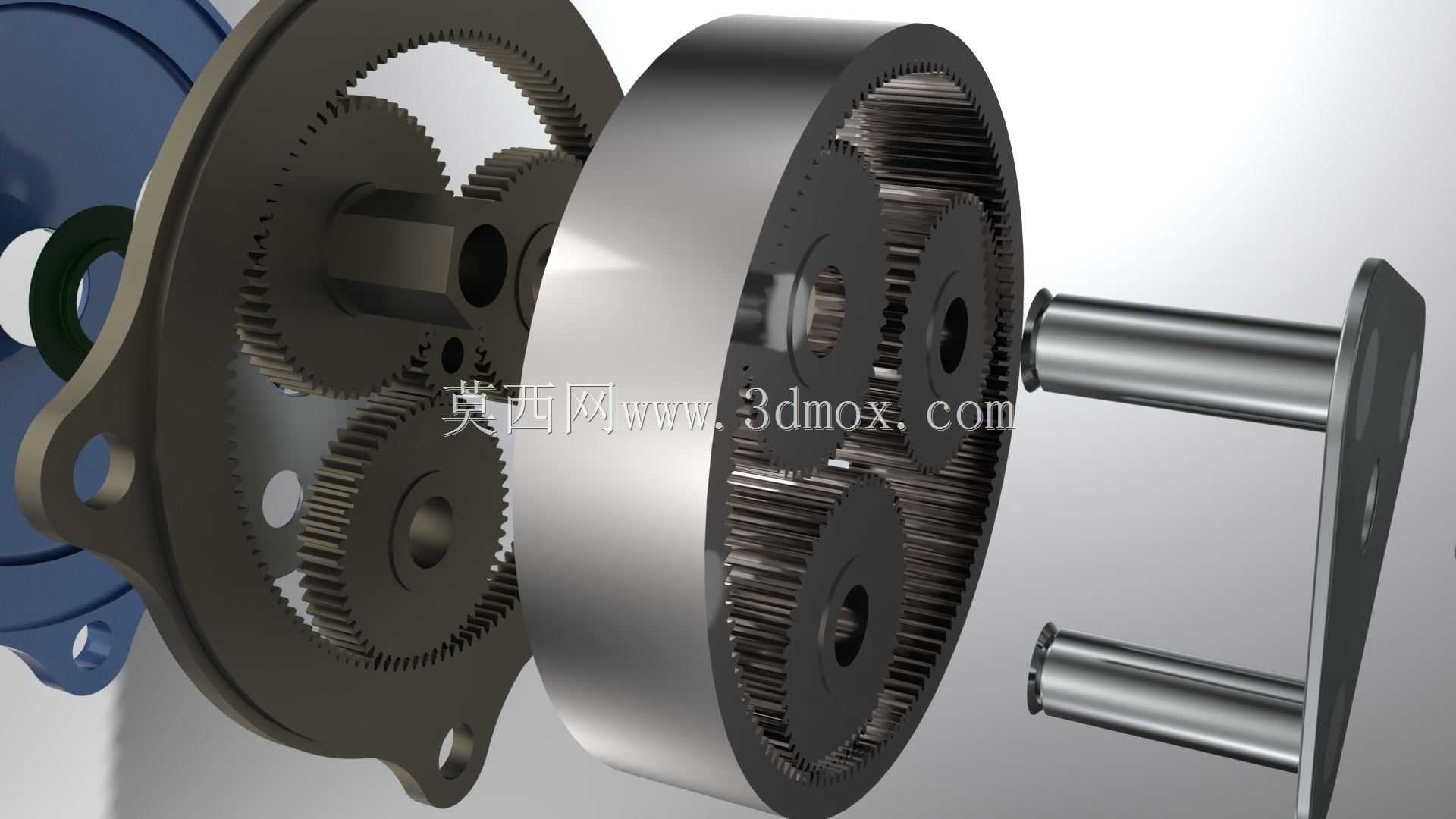

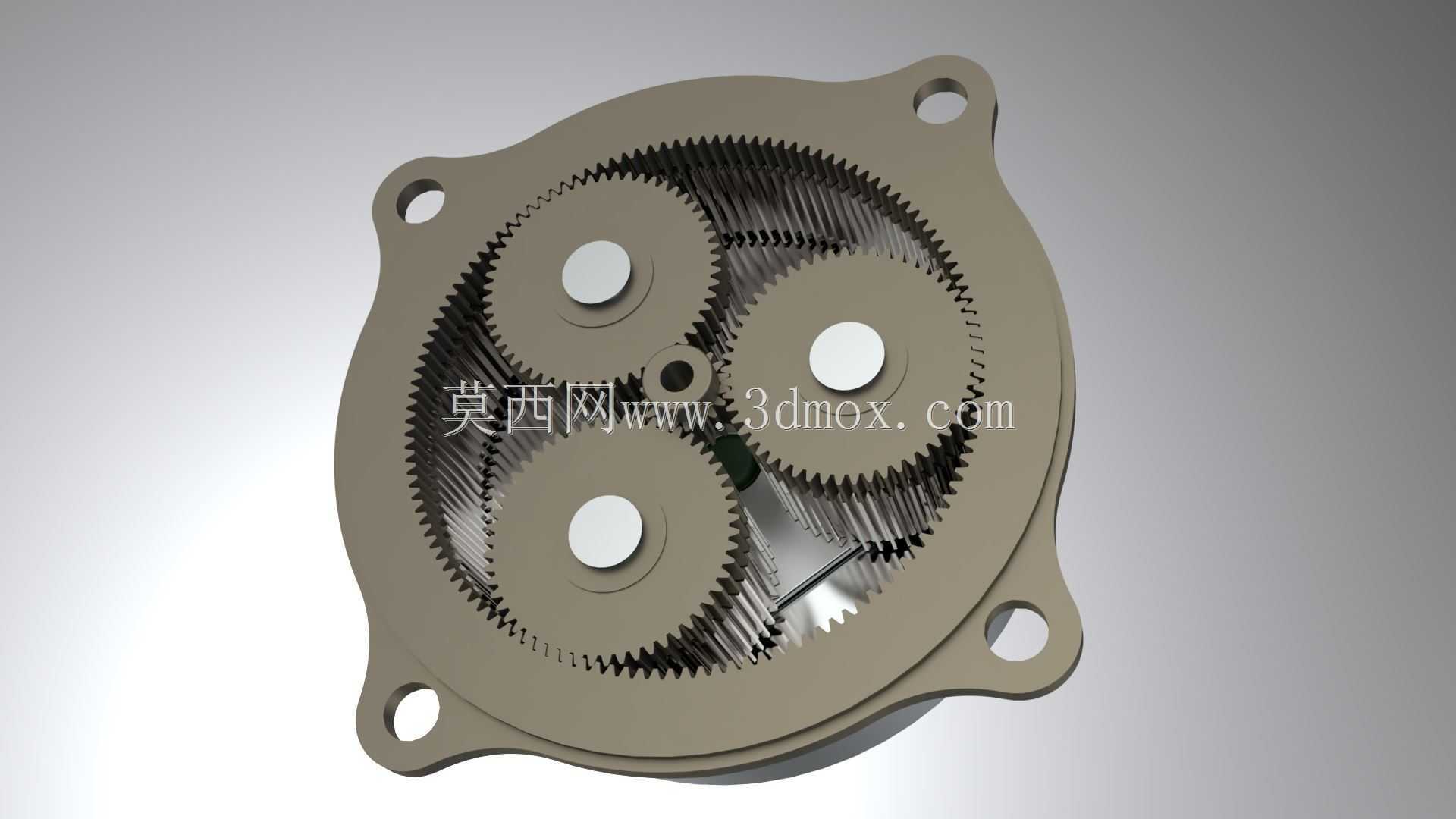

　　减少额外的密封连接面，降低管网介质渗漏的风险。设计阶段首先敲定的是两级分裂行星轮系的架构，第一级采用小直径太阳轮输入，多个行星轮均匀分担载荷，相比单级行星结构，在相同总减速比下能把每一级的传动比分配得更合理，避免单级轮系因为行星轮过大导致的径向尺寸膨胀，总减速比做到750的水平，刚好匹配小功率驱动源的高转速低扭矩输出特性，把输出扭矩放大到足够克服阀瓣两侧最大水压差产生的启闭阻力。结构布局上，固定环1作为第一级的固定内齿圈，直接和减速单元的外壳做成一体化结构，省去了额外的齿圈固定连接件，既压缩了轴向尺寸，也保证了齿圈的定位刚度，避免负载下齿圈变形导致的传动啮合异响。第二级的输出内齿圈也就是环2，直接和输出轴做成集成结构，

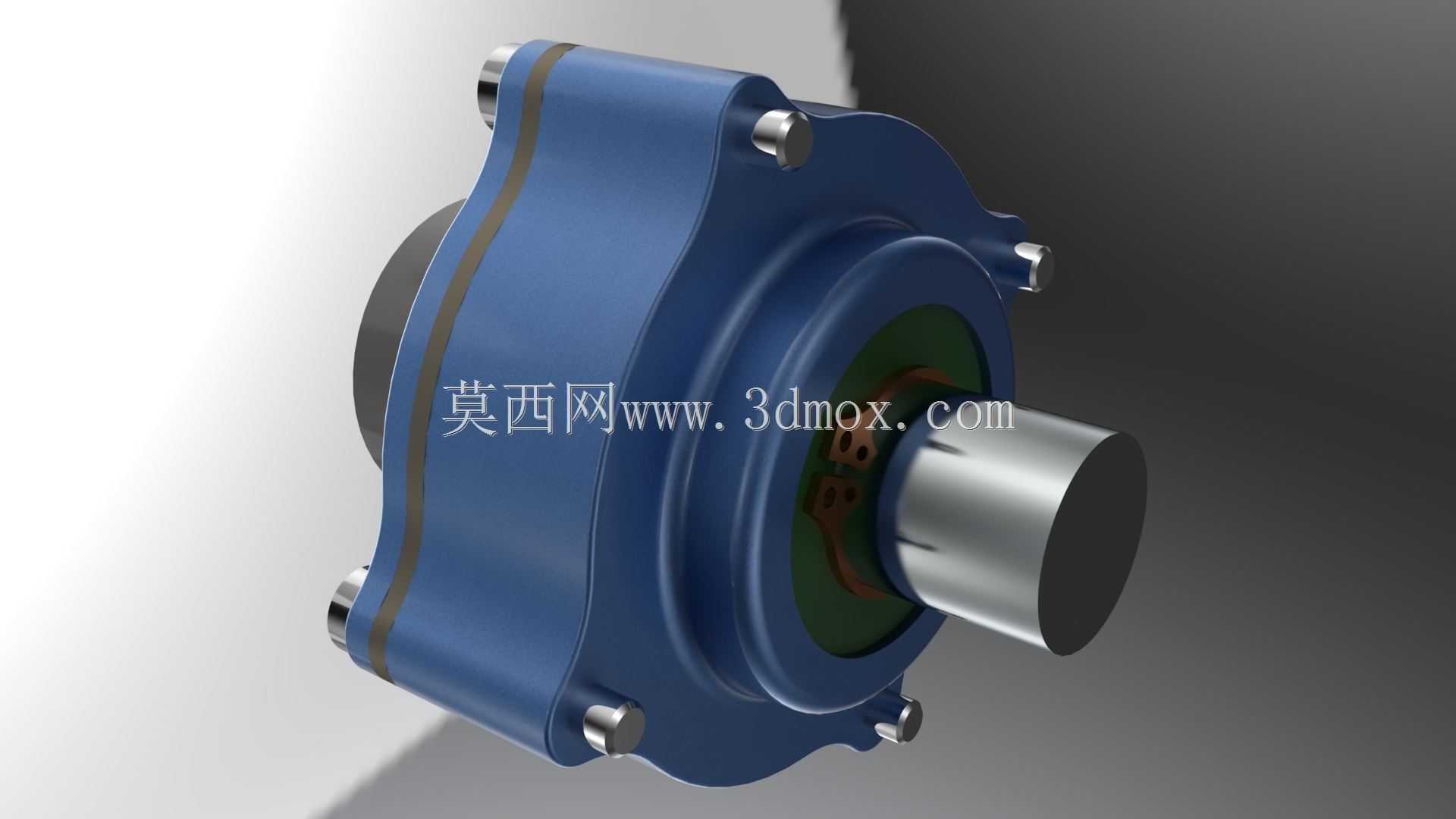

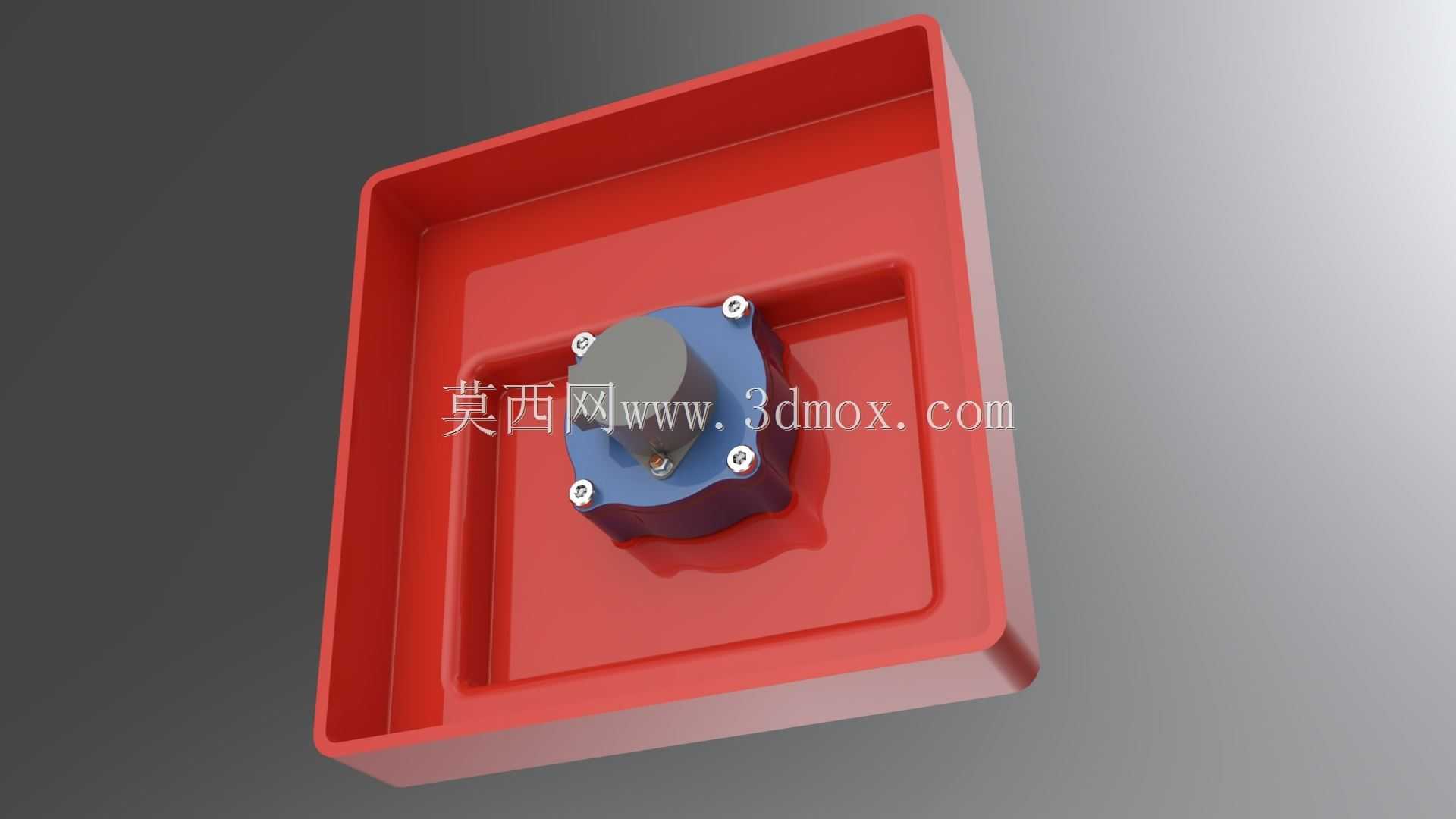

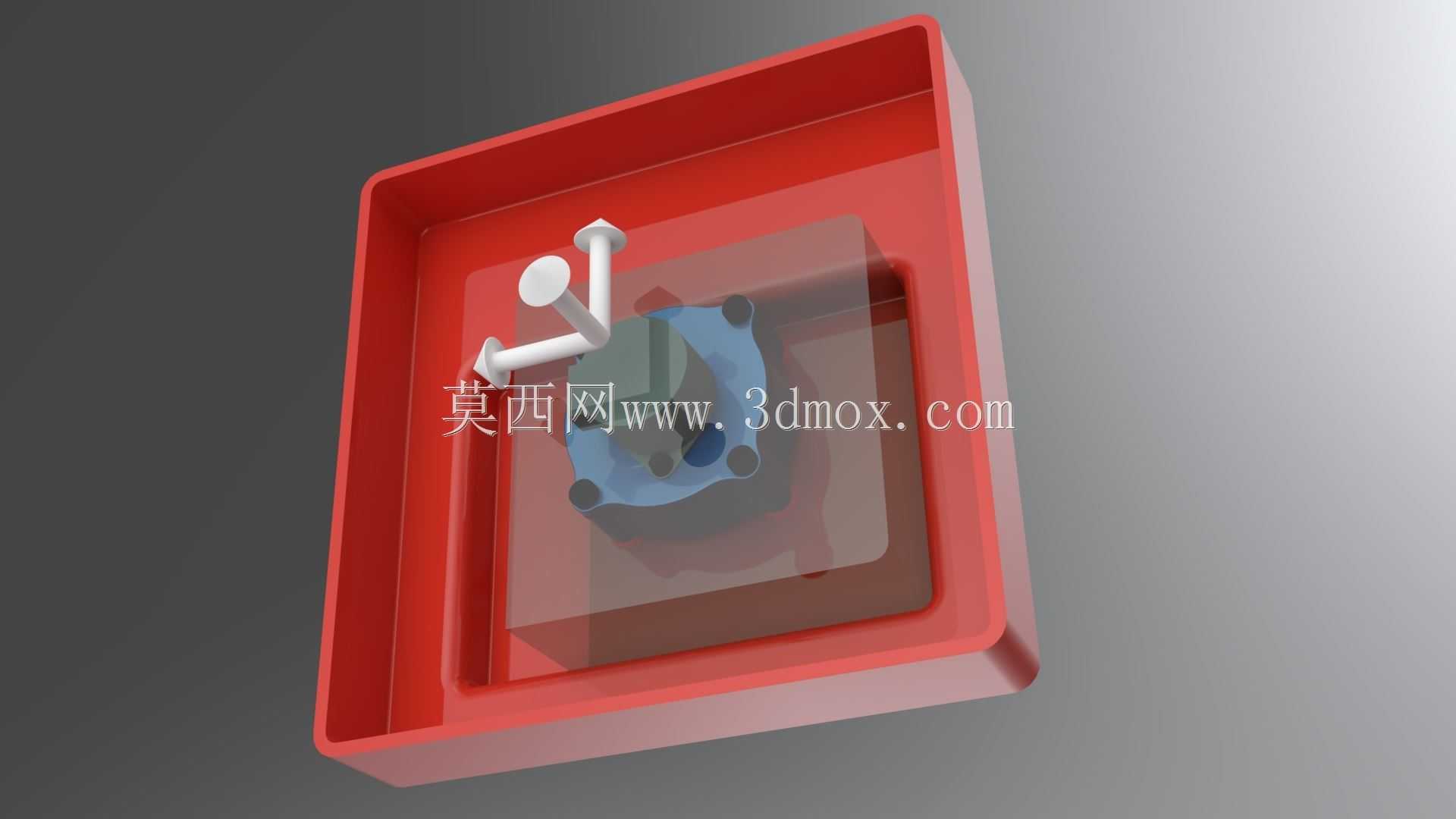

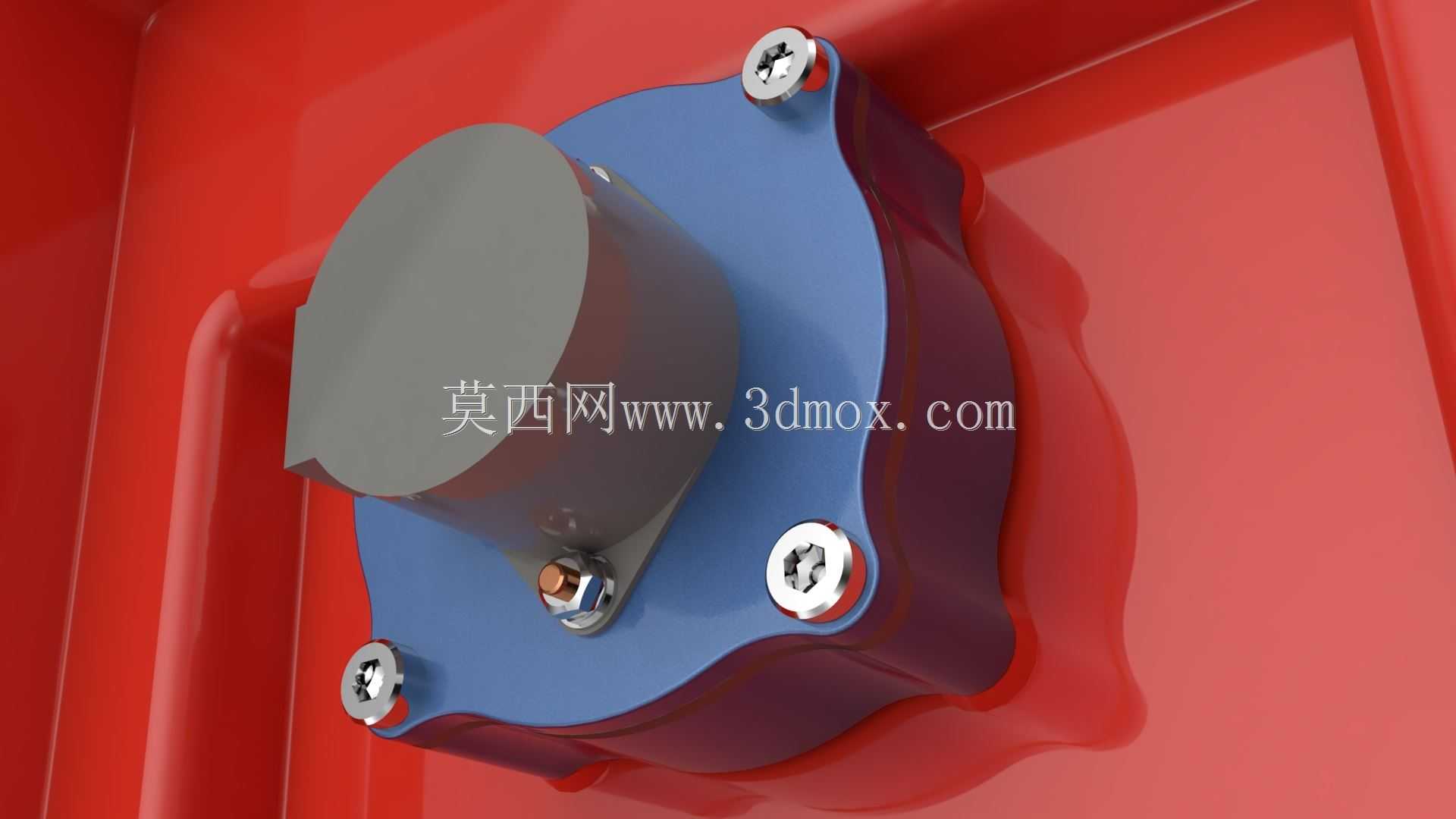

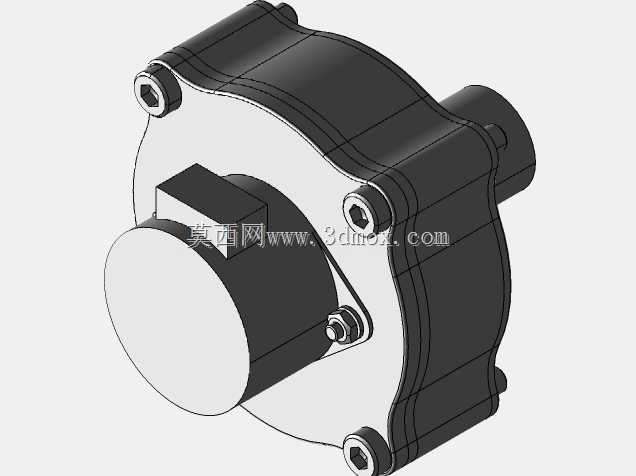

　　输出轴采用大直径空心轴设计？不对，看结构输出轴是实心伸出轴，轴径匹配常规水力阀的阀芯连接方榫尺寸，安装时直接套入阀芯的连接端，用径向紧定螺钉固定即可，不需要额外的联轴器，进一步缩短了整个驱动单元的轴向总长。安装边界上，整个减速单元的外壳采用圆形法兰结构，法兰上均布的多个安装螺栓孔，孔位间距和阀组集成箱体的预设安装位完全匹配，安装时只需要把减速单元从箱体外侧推入预设的安装腔，法兰面贴合箱体的密封面，加装O型密封圈后拧上固定螺栓就能完成安装，不需要额外调整啮合间隙，因为所有轮系的定位都在减速单元壳体内部完成预装，现场安装不需要拆解减速单元，降低了现场装配的技术门槛。轮系的润滑采用终身润滑的脂润滑方案，壳体内部填充适配宽温域的润滑脂，因为暖通管网的工作环境温度跨度大，从北方冬季的低温到夏季供水的高温，润滑脂要保证-20℃到80℃区间内的润滑性能，不需要后期定期补脂，适配阀组长期免维护的使用需求。传动精度上，因为行星轮采用多齿同时啮合的结构，传动回差控制在很小的范围内，能保证阀芯开度的调节精度，满足暖通系统水力平衡调节的精准控制需求，不会因为回差导致阀位控制偏差，影响管网的水力平衡效果。结构细节上，行星轮的支撑采用滑动轴承配合滚针的组合结构，在有限的行星轮内部空间里，既保证了径向承载能力，又能承受传动过程中产生的偏载，因为两级行星轮系的载荷传递过程中，行星轮会受到交变的径向力，普通的单轴承支撑容易出现局部磨损，组合支撑结构能大幅提升轮系的使用寿命。

　　壳体的密封采用径向密封加端面密封的双重结构，输出轴和壳体之间采用旋转轴密封圈，防止润滑脂泄漏，同时也能阻挡外部的水汽、灰尘进入减速单元内部，适配管网安装现场可能存在的潮湿、多尘环境。从实际选型适配的角度，这套减速结构的输出扭矩范围覆盖了DN15到DN50口径的水力调节阀需求，安装法兰的外径尺寸控制在常规阀组箱体的预留安装空间范围内，不会出现和箱体内部其他流道、加强筋干涉的问题，设计阶段就做了全周的干涉检查，保证装入箱体后所有运动部件都和周边结构保留足够的安全间隙。另外，输入端的连接接口采用标准的驱动源连接尺寸，能适配市面上主流的电动执行器输出轴，不需要做额外的转接件，方便阀组生产厂家直接采购集成，不用重新设计执行器的连接结构。在建模过程中，所有轮齿的参数都经过啮合仿真验证，保证齿面接触应力、齿根弯曲应力都在材料许用范围内，壳体的壁厚也经过刚度校核，在最大输出扭矩下壳体的变形量不会影响轮系的正常啮合，避免出现负载下卡滞的问题。
