立式数控加工中心工装结构示意

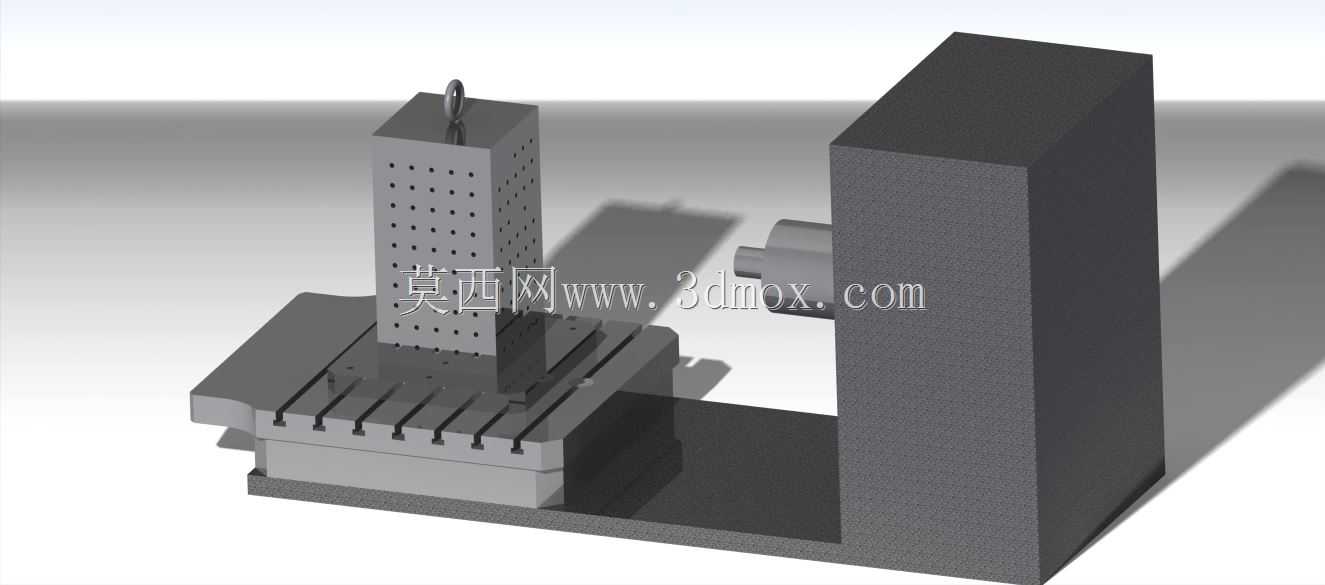

　　这套三维结构围绕立式数控加工设备的典型布局展开，重点表达床身基座、工作台、T型槽装夹面、立式立柱、主轴单元和多孔定位工装之间的空间关系。模型没有追求外观钣金和细节装饰，而是把机械设计阶段最需要确认的运动干涉、装夹边界、刀具接近方向和工件支撑方式放在首位，适合用于设备方案沟通、车间布局校核以及工装夹具设计参考。

　　从实际加工场景看，这类结构常见于中小零件的铣削、钻孔、镗孔和端面加工。工件通过底部工作台的T型槽进行压紧固定，槽位沿工作台长度方向均布，压板、螺栓和垫块可根据毛坯外形调整位置。工作台上方的多孔立板属于辅助定位与支撑构件，板面密集孔位可用于安装挡块、定位销、压紧支架或侧向支撑，尤其在加工较高、较窄或需要多面找正的零件时，能够减少单纯依靠底面夹持带来的振动风险。立板顶部设置吊环结构，说明该构件在装配或更换时需要考虑起吊搬运，不能只按静止受力来理解。

　　右侧高大立柱承担主轴及进给部件的安装与导向功能，其截面尺寸明显大于工作台侧的工装件，这种布置符合立式加工中心对刚性的要求。主轴从立柱侧面向工作区域伸出，加工时刀具沿轴向接近工件，立柱的高度、主轴箱的行程以及工作台面到主轴端面的距离共同决定可加工工件的最大高度。建模时需要特别关注主轴鼻端、刀柄、刀具与夹具之间的安全间隙，尤其在工件立放或使用高夹具时，不能只检查刀具到毛坯的距离，还要核对刀柄、主轴外圈、压爪和螺栓头部在全行程内是否发生碰撞。

　　底座部分采用阶梯式承托结构，下层为床身或安装基础，上层为工作台安装面。T型槽区域承担主要装夹载荷，槽边凸台和槽底宽度需要与标准压板、T型螺栓匹配。若用于真实设备设计，工作台长度、宽度、槽距、槽口宽度以及台面到地面的高度都应结合加工件尺寸和排屑空间确定；若作为工装示意，则应优先保证夹具底面与工作台面完整接触，避免支撑悬空造成夹紧后变形。

　　设计思路上，模型把工件承载区和主轴支撑区明确分开：左侧低矮区域服务于装夹、定位和排屑，右侧高立柱区域服务于切削运动和刚性支撑。两者通过底部床身连成整体，使切削力能够从工件、夹具、工作台传递到床身，再由立柱和主轴系统形成闭环。多孔立板并非机床主体承载件，而是面向柔性装夹的工艺装备，它的优势在于孔位重复利用、附件安装方便、换型时不需要大量焊接或重修基础；不足是板面较高时会增加干涉可能性，因此孔距、板厚、加强边和底部固定方式都要结合切削力方向校核。

　　在安装边界方面，布置此类设备或工装时，前方需要预留操作和上下料空间，侧面应保证工作台移动、防护门开启和吊具操作，后部则要考虑电控、润滑、排屑和维护距离。工作台面上的夹具高度不宜盲目增加，夹具越高，受力点离工作台面越远，振动和让刀趋势越明显。对于长件、薄件或高立板类工件，应优先降低装夹重心，采用底面定位、侧面限位和多点压紧组合，而不是依赖单块立板承受全部切削力。

　　从三维建模角度看，该结构适合采用分体建模再装配的方式：床身、工作台、T型槽、立柱、主轴套、多孔立板和吊环分别建立特征，便于后续调整行程、槽距、板高和孔位。T型槽可用拉伸切除与阵列完成，多孔板采用规则孔阵表达定位资源，立柱外形保持简洁块状以突出刚性体量。评审时应围绕主轴运动包络、工件最大轮廓、夹具压紧路径、吊装姿态和切屑散落区域逐项检查，使示意模型不仅具备外观展示价值，也能服务于前期方案判断和加工现场布置。
