卧式数控镗铣加工中心设备结构

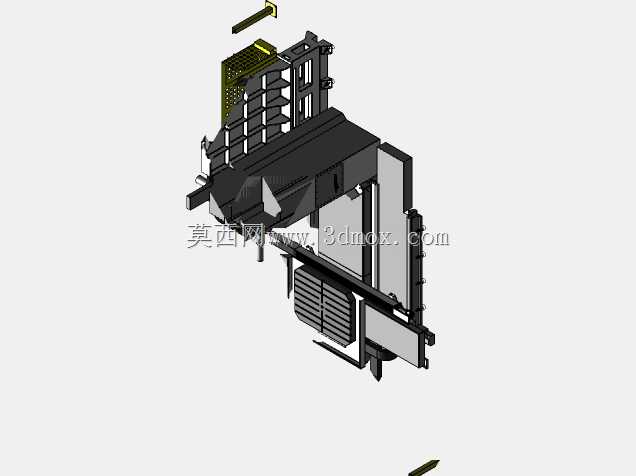

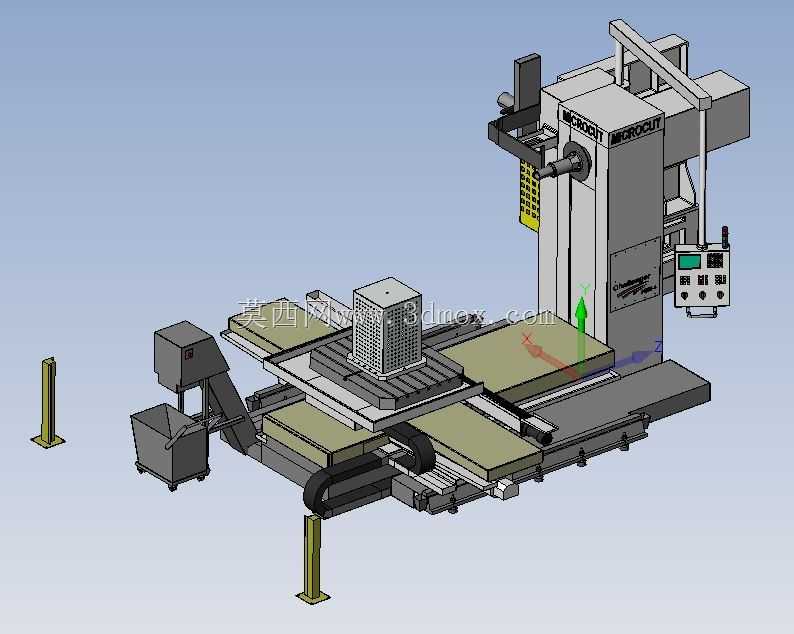

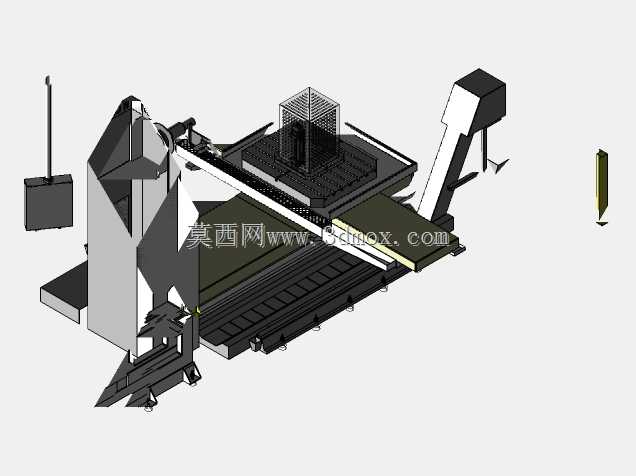

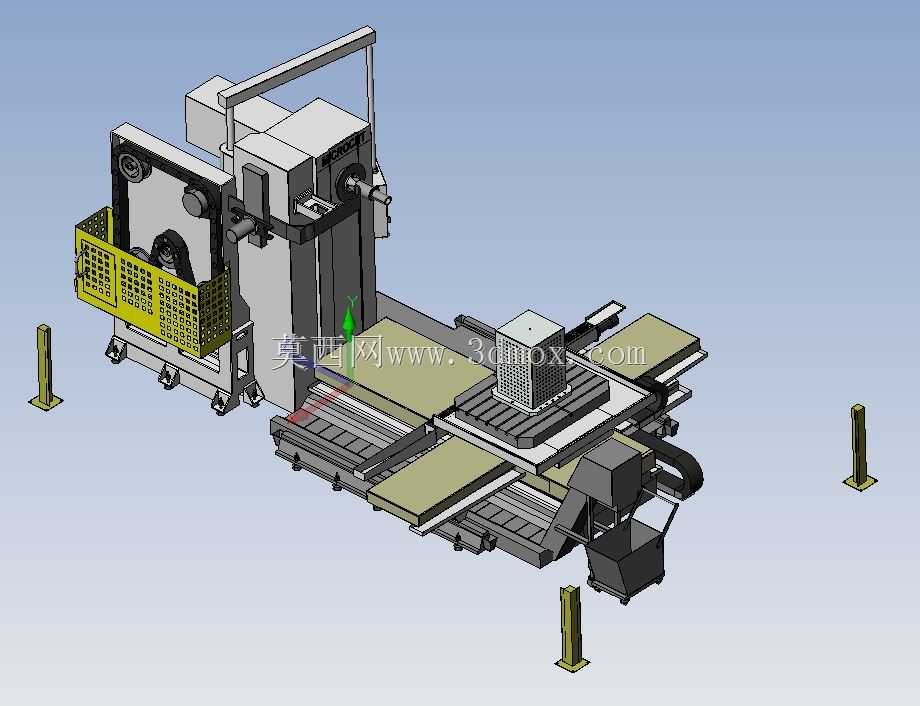

　　这套卧式镗铣加工设备的三维结构，完整还原了大中型金属切削加工场景下的设备布局逻辑，针对重型箱体类零件的多面加工需求做了全链路的结构适配。从实际加工场景来看，这类设备主要面向工程机械、风电装备、重型汽车领域的大型壳体、机架类零件加工，这类零件往往重量大、装夹找正难度高，一次装夹需要完成镗孔、铣面、钻孔、攻丝等多道工序，传统立式设备无法满足跨面加工的精度与行程要求，卧式布局配合可回转的工作台，能够在单次装夹后完成四个立面的全部加工内容，大幅减少重复装夹带来的形位公差累积。设备的主轴系统采用卧式悬臂镗轴结构，主轴箱沿立柱垂直导轨做上下进给运动，镗轴可沿轴向伸出完成深孔镗削加工，主轴端部配备了独立的操作面板与状态指示灯，

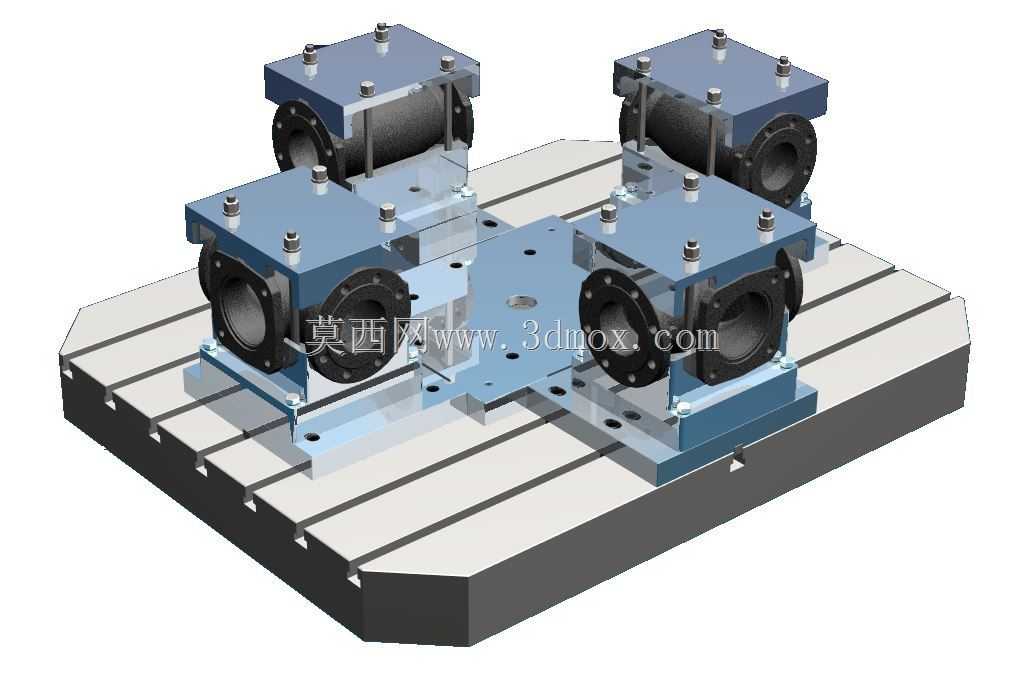

　　操作人员可在设备前端就近完成主轴转速、进给速率的微调，以及加工状态的实时观测，操作面板旁设置的悬挂式手轮单元，支持操作人员在找正工件时近距离微调各轴位置，避免远距离操作带来的对位误差。工作台部分采用双交换工位的布局设计，两个独立的工作台面可沿床身纵向导轨做进给运动，配合工作台自身的回转分度功能，可实现工件不同角度的加工定位，工作台下方的排屑结构采用链板式排屑器布局，排屑器沿床身侧方布置，可将加工过程中产生的金属切屑持续输送至设备侧方的集屑车中，避免切屑堆积在导轨、工作台面影响运动精度，排屑器的安装位置预留了足够的维护空间，日常清理、链条张紧调整无需拆解设备主体结构即可完成。立柱部分采用整体式铸铁框架结构，导轨面经过淬火磨削处理，

　　可承载主轴箱高速运动带来的冲击载荷，立柱顶部设置的横梁式走线架，将主轴电机、冷却管路、信号线缆统一规整排布，避免线缆随主轴箱运动时出现拉扯、磨损问题，设备的床身采用水平分体拼接结构，床身下方设置了多个可调支撑地脚，安装时可通过调整地脚螺栓的高度完成床身水平度的校准，支撑地脚的承载能力匹配设备总重与最大加工工件重量，确保满负载加工时设备不会出现沉降、形变。从设计思路上看，整套结构优先保障刚性与加工精度的平衡，各运动轴的导轨选型都匹配了对应方向的切削载荷，X轴（工作台纵向）采用重载滚柱直线导轨，承载能力强、动态响应快，可满足大重量工件的快速移动需求；Z轴（镗轴轴向）采用硬轨与静压导轨结合的结构，在重切削时可提供足够的阻尼，

　　避免镗削深孔时出现振刀问题；Y轴（主轴箱垂直）采用双导轨对称布局，平衡主轴箱的重量偏载，确保上下进给时的运动平稳性。设备的外围防护结构做了针对性的避让设计，主轴运动全行程范围内都预留了足够的安全间隙，避免加工过程中刀具、工件与防护结构发生碰撞，冷却系统的管路沿立柱、床身内部走线，喷嘴位置可根据加工位置灵活调整，可直接对准切削区域输送切削液，兼顾刀具冷却与切屑冲刷的作用。安装边界方面，设备主体占地长度方向预留了排屑器与集屑车的伸出空间，宽度方向预留了操作维护的通行通道，高度方向考虑了顶部走线架与吊装空间的需求，车间布局时无需额外做特殊的地基改造，仅需按照设备载荷要求做硬化地面处理即可完成安装，各运动轴的行程参数匹配常见大型箱体零件的加工尺寸范围，可覆盖绝大多数重型机械零件的加工尺寸需求，无需额外定制扩展行程。整套结构的细节还原度覆盖了从紧固件排布到管线走向的全部内容，可直接用于设备布局仿真、加工工艺验证、教学演示等场景，结构之间的装配关系完全按照实际设备的装配逻辑搭建，运动部件的运动范围与实际设备保持一致，可直接用于运动干涉检查、加工节拍模拟等工程应用。
