多工位级进式大冲模结构设计

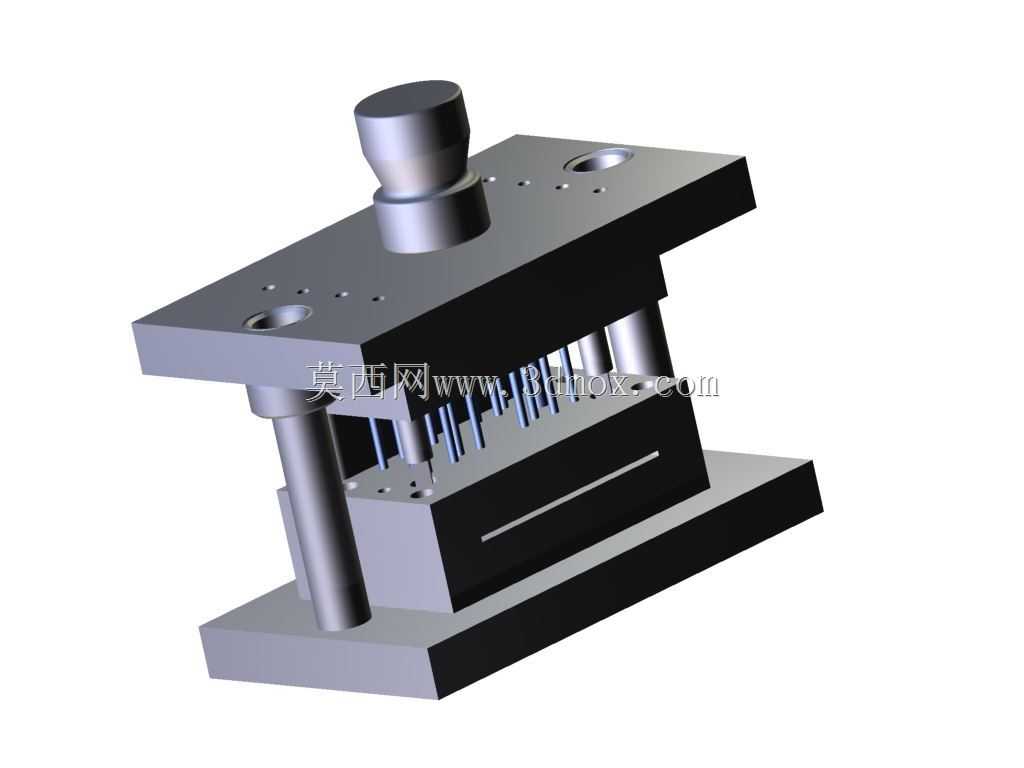

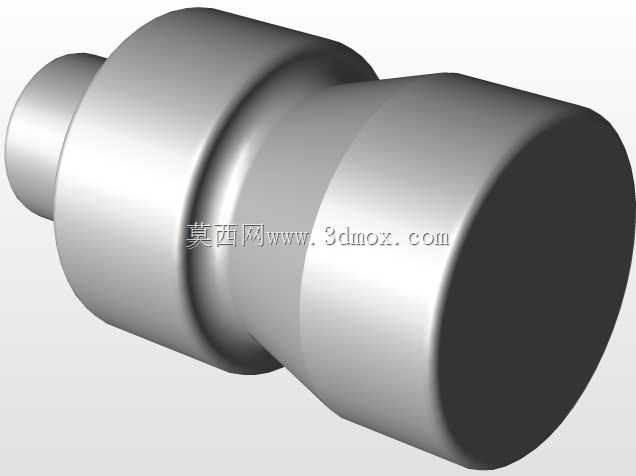

　　这套冲模结构针对批量五金件连续冲压工序设计，适配常规开式压力机的安装接口，上下模座采用标准模架配置，导柱导套配合间隙控制在H7/h6精度区间，保证连续冲压过程中上下模的对中精度，避免啃模、毛刺超差等常见冲压缺陷。上模座顶部的模柄采用标准圆柱形结构，直径适配多数通用压力机的滑块安装孔，无需额外定制连接法兰即可完成设备挂载，模柄与上模座的同轴度公差控制在0.02mm以内，减少冲压过程中的偏载力矩，延长模架导向部件的使用寿命。

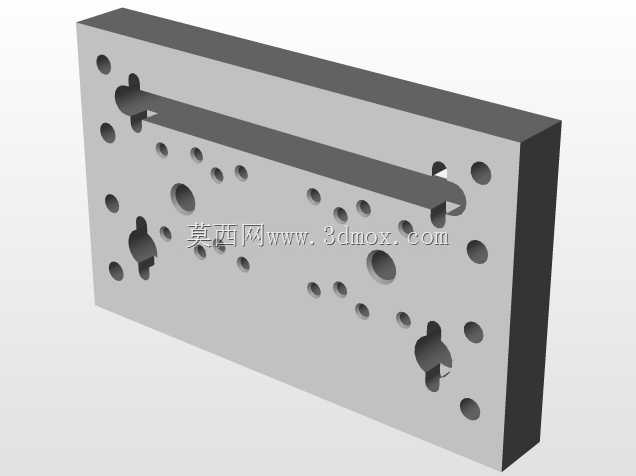

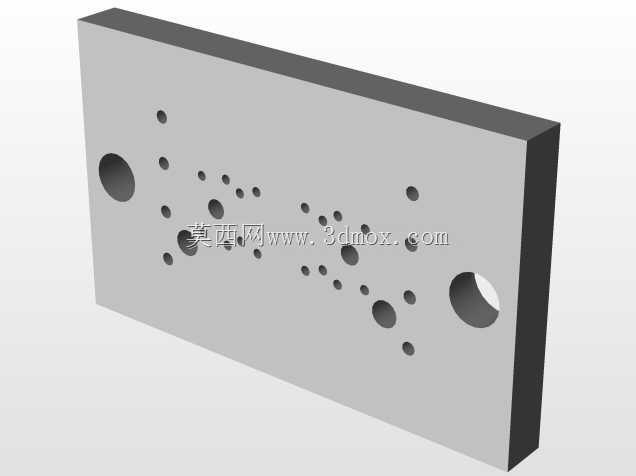

　　凸模部分采用多工位排布设计，可在单次滑块行程内完成冲孔、切边、成型多道工序，凸模与固定板采用过盈配合加防转销定位，更换易损凸模时无需整体拆解上模组件，减少生产线换模停机时间。卸料板采用弹性卸料结构，内置矩形弹簧提供均匀卸料力，避免薄料冲压过程中出现带料、翘曲变形问题，卸料板与凸模的配合间隙取料厚的1/10，既保证卸料过程的顺畅，又能对凸模形成辅助导向，抵消小直径凸模冲压过程中的侧向力，降低凸模折断风险。

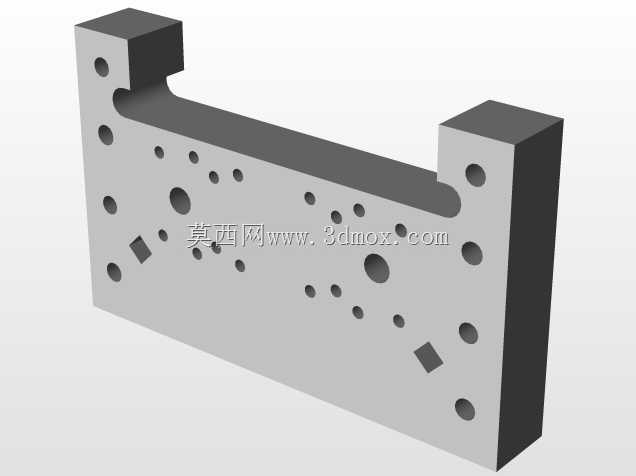

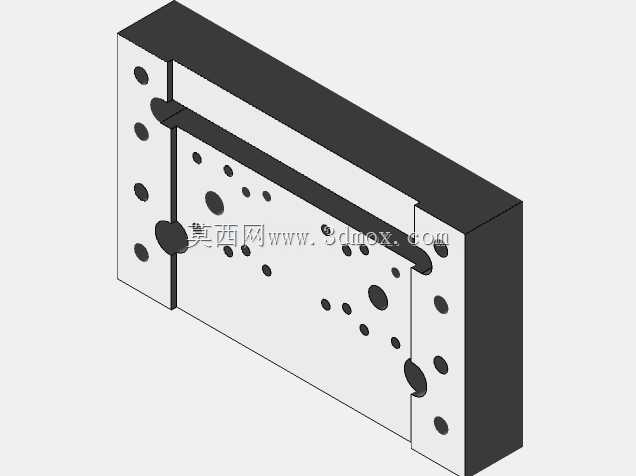

　　下模部分的凹模采用镶拼式结构，对应不同工位的凹模刃口单独加工镶块，局部刃口磨损后仅需更换对应镶块即可恢复模具精度，相比整体式凹模能大幅降低后期维护成本。下模座表面设置有定位挡料销与导料板，条料沿导料板送入模具后，挡料销可精准控制每一次送料的步距，避免步距偏差导致的工序错位、废品率上升问题。下模座底部开设有标准漏料孔，冲压产生的废料可沿漏料孔直接落入压力机下方的废料收集槽，无需额外人工清理废料，适配自动化连续冲压生产线的作业需求。

　　从安装边界来看，这套冲模的闭合高度适配160吨及以上吨位的开式可倾压力机，上下模座的安装槽间距符合常规压力机的T型槽布局，紧固螺栓采用标准M16规格，现场安装时无需对压力机工作台进行二次改造。模架的导向行程覆盖整个冲压工作行程，导柱在滑块到达上止点时仍有足够的配合长度，不会出现导柱脱套的安全隐患。

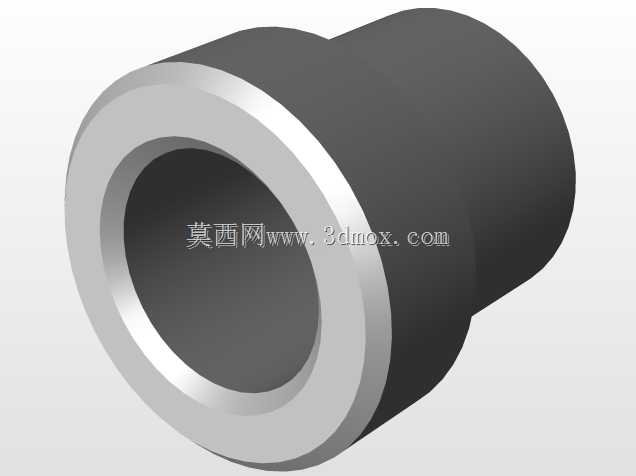

　　在实际应用场景中，这类冲模多用于家电五金配件、消费电子金属结构件、小型汽车五金零部件的批量生产，单冲程可完成多道工序的加工特性，能大幅提升单台压力机的生产效率，相比单工序模能减少设备占用数量与半成品周转环节。设计过程中针对常见的跳屑、堵料问题，在凹模刃口处做了斜度让位设计，冲孔废料可顺利滑落不会卡在凹模孔内；弹性卸料板的弹簧排布根据不同工位的卸料力需求做了差异化配置，成型工位对应的弹簧刚度更高，避免成型后工件卡在凸模上。上下模座采用45号钢调质处理，硬度控制在HB220-250区间，既有足够的结构刚性抵抗冲压冲击力，又具备良好的加工性能，可降低模架本身的加工成本。导柱导套采用滚动式导向结构，相比滑动导向具备更高的运动精度与更长的使用寿命，适配每分钟60-80次的高速冲压工况，不会因为导向部件的快速磨损导致模具精度下降。
