小型工程机械用弧形挖掘铲斗结构设计

　　在小型土方作业、庭院改造、狭小空间施工场景中，挖掘工作装置的前端属具直接决定作业效率与适配性，这款适配小型Midle机器的挖掘铲斗，正是针对紧凑型作业工况开发的专用工作部件。从实际作业需求出发，这类小规格铲斗主要承担松散土方、砂石、轻质建筑废料的铲装与转运作业，常见于市政管网抢修、园林绿化施工、农村宅基地平整、室内拆除后废渣清理等大型挖掘设备无法进入的作业场景，相比通用大斗容铲斗，它的回转半径更小，操作灵活性更强，在狭窄巷道、楼层内部、围墙边缘等受限空间作业时，不会出现斗体剐蹭周边构筑物的问题。

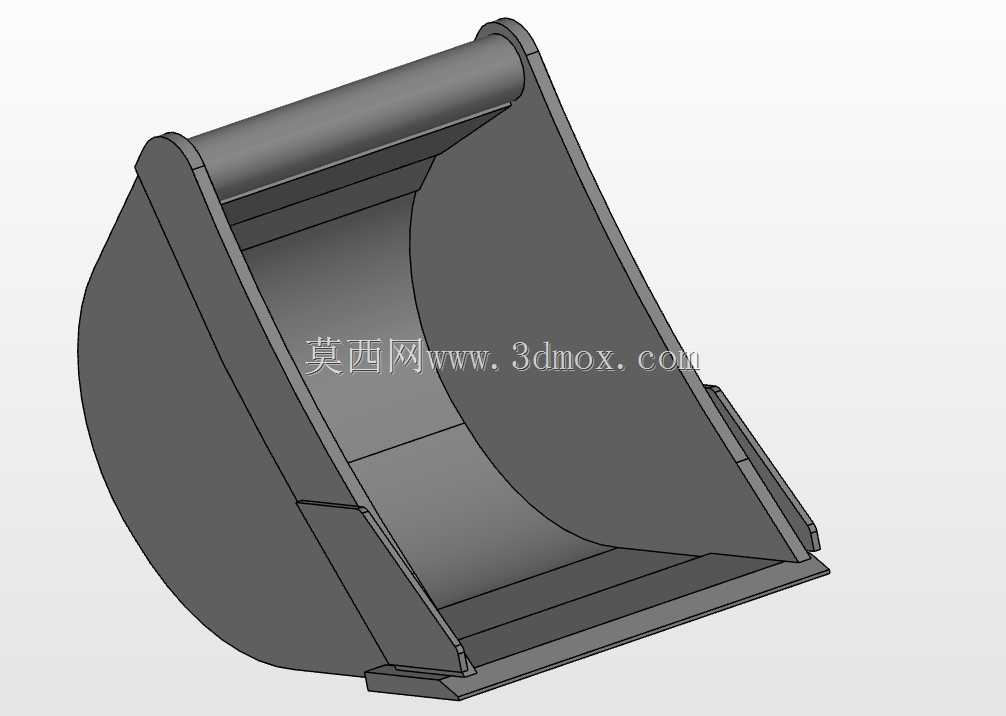

　　从结构设计逻辑来看，这款铲斗采用经典的弧形斗腔设计，斗壁曲面经过曲率优化，铲装物料时的填充率更高，物料在斗腔内的流动阻力更小，卸料时不会出现粘斗、存料的问题，尤其是在铲装含水率较高的黏性土壤时，光滑的弧形内壁能让物料依靠自重完全滑落，减少人工清理斗腔的工作量。斗体上沿设置了加厚的卷边安装座，这部分是铲斗与斗杆、连杆连接的核心受力部位，安装孔位的同轴度公差控制在0.1mm以内，保证与销轴的配合间隙处于合理范围，避免作业过程中出现旷量晃动，降低连接部位的冲击磨损。斗体两侧设置了向外延伸的侧刃板，侧刃板采用加厚板材制作，一方面可以在铲挖作业时切开侧边的土体，减少斗体侧面的切入阻力，另一方面能保护主斗壁侧面不被硬物剐蹭，延长斗体的整体使用寿命。斗唇位置采用了平直的切削边设计，没有额外加装斗齿，这种设计更适合平整场地、修整边坡这类对作业面平整度要求较高的工况，切削边经过表面淬火处理，表面硬度达到HRC45-50，在铲装夹杂小碎石的土体时，不会出现过快磨损、刃口卷边的问题。

　　从安装边界尺寸来看，这款铲斗的整体宽度适配6吨级小型挖掘设备的斗杆安装尺寸，上沿安装座的销轴孔间距、孔径都与对应机型的连杆参数完全匹配，不需要额外制作过渡连接耳板就能直接安装使用。斗体的最大开口宽度、斗容参数经过匹配计算，不会超出小型设备的举升载荷上限，满斗举升时不会出现设备翘头、液压系统过载的问题，保证作业过程中的整机稳定性。斗体背部设置了加强筋结构，加强筋沿着斗壁的受力方向布置，从安装座位置一直延伸到斗唇后侧，在承受偏载载荷、铲挖硬质土体时，加强筋可以分散斗壁承受的集中应力，避免斗壁出现变形、焊缝开裂的问题。

　　在实际作业过程中，这款铲斗的作业姿态控制更加精准，因为斗体本身的自重较轻，斗杆动作时的惯性更小，操作手可以更精准地控制切削深度，在进行管沟开挖、基底整平这类精细作业时，能够有效减少超挖、欠挖的情况，降低后续人工修整的工作量。相比带斗齿的岩石铲斗，这款平刃铲斗在进行路面表层清理、草坪移植作业时，不会对下层硬质基面造成过度破坏，也不会在作业面留下明显的齿痕，更适合对作业面外观有要求的园林绿化、市政养护类项目。斗体的所有焊接部位都采用了连续满焊工艺，焊缝经过打磨处理，不存在应力集中的缺口，在长期交变载荷作用下，焊缝位置的疲劳寿命更长，不会因为频繁的冲击载荷出现焊缝开裂的问题。斗体表面做了抛丸防锈处理，涂层附着力强，在潮湿、多泥浆的作业环境中，不会轻易出现涂层脱落、斗体锈蚀的问题，日常维护只需要在每次作业完成后冲洗掉斗腔内残留的泥浆，定期检查连接销轴的润滑情况即可，不需要额外做特殊的防腐维护。

　　从设计适配性角度考虑，这款铲斗的结构参数也支持后续的功能拓展，如果作业场景需要处理硬质岩土，可以在斗唇位置通过螺栓加装可拆卸斗齿，不需要对斗体本身做焊接改造，就能快速切换作业模式；如果需要进行物料筛分作业，也可以在斗腔内部加装筛分网格，适配不同的作业需求。整体结构没有复杂的异形曲面，加工制作难度低，常规的板材切割、卷板、焊接设备就能完成生产制作，备件替换成本低，当侧刃、切削边出现过度磨损时，只需要更换对应的磨损部件，不需要整体更换铲斗，能够有效降低设备的使用成本。在三维建模过程中，所有的配合尺寸都按照实际装配公差做了参数化设置，安装孔位、连接面的尺寸都可以根据不同机型的安装参数做快速调整，不需要重新搭建整体模型，能够大幅缩短同系列不同规格铲斗的设计开发周期，为后续的系列化产品开发提供了基础模型框架。
