带侧水收集结构的多工位切割冲头模具

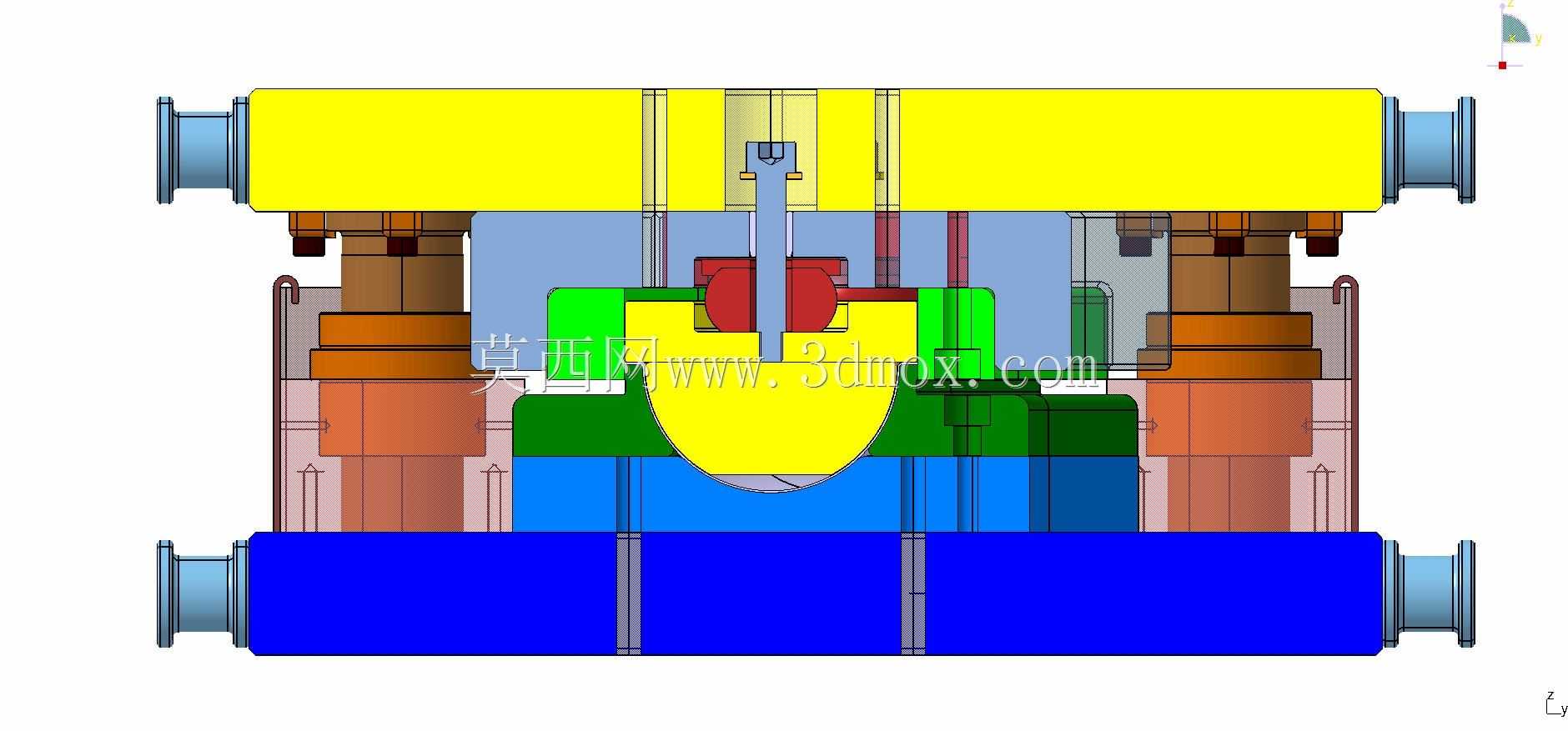

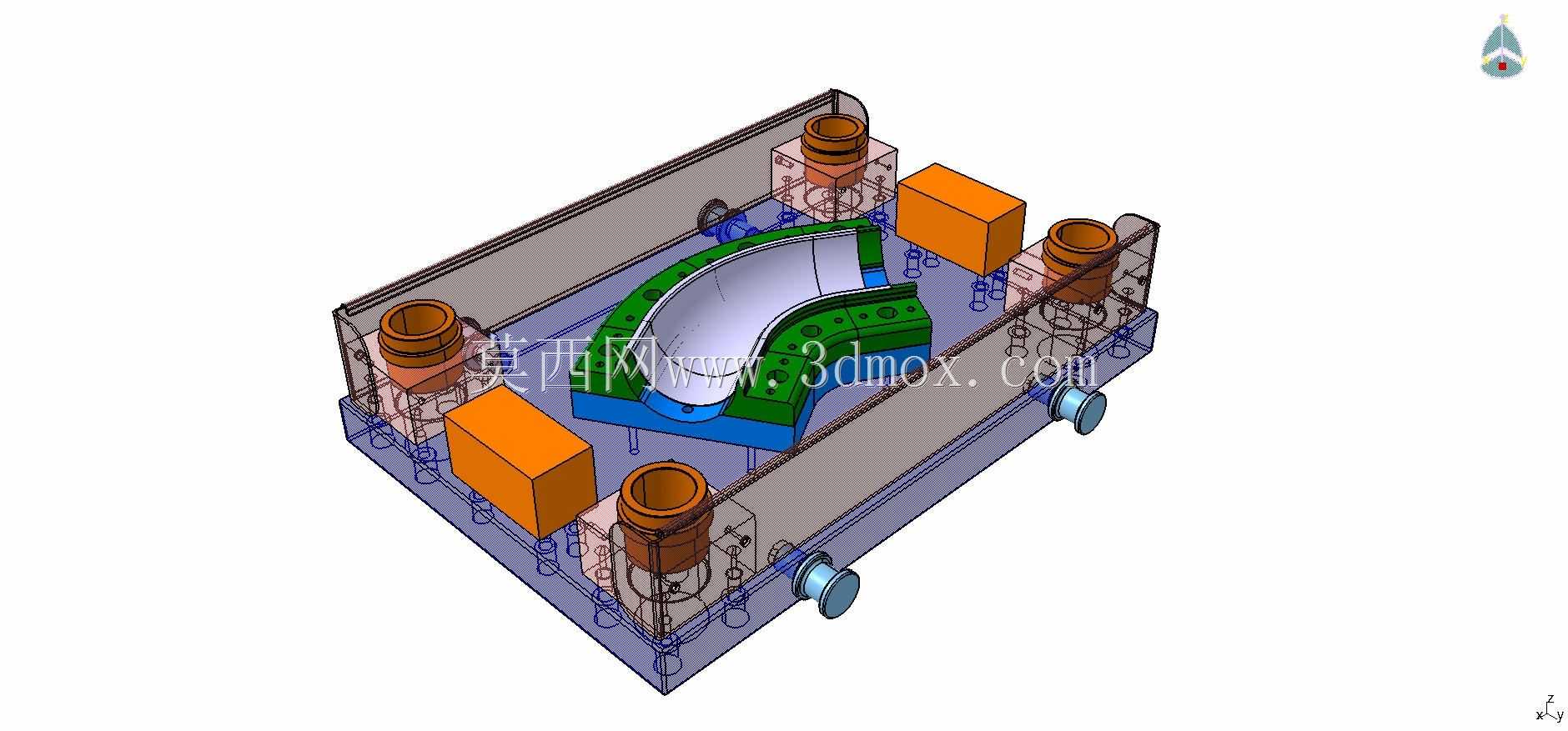

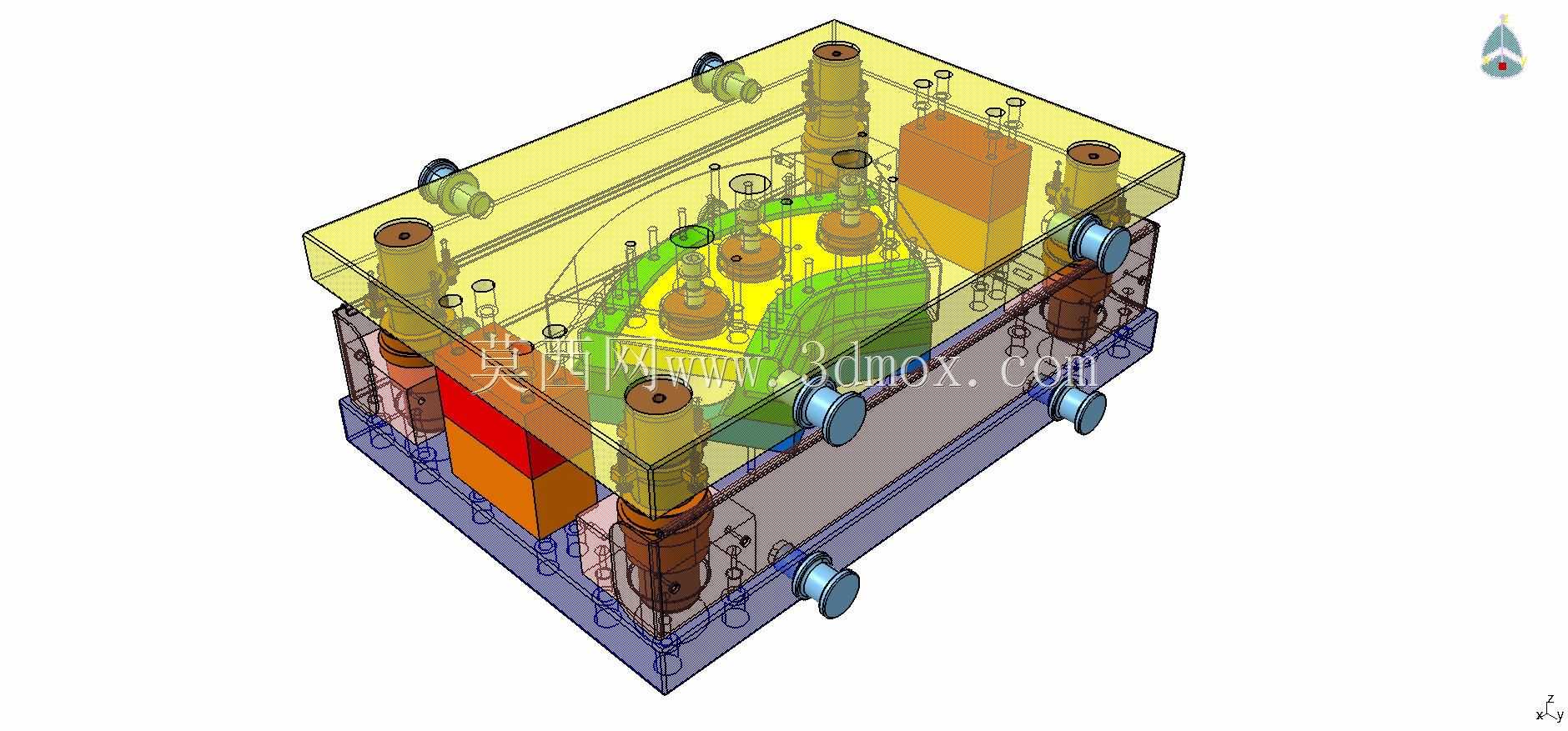

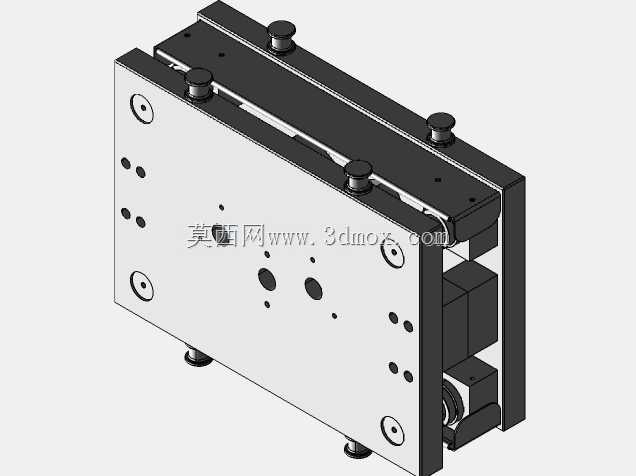

　　这套冲切模具结构主要面向金属板材连续冲切加工场景，在五金冲压、家电钣金件生产、通讯设备金属结构件加工车间的连续冲压产线中适配性较强，可直接安装在对应吨位的开式或闭式压力机台面上完成批量冲切作业。整套结构采用上下模分体式布局，上模部分集成了多组独立冲头安装位、导套导向组件以及模柄连接结构，下模对应设置凹模镶块安装槽、废料滑落通道以及侧置的冷却水收集腔体，可在连续高速冲压工况下稳定维持冲切精度。从实际生产用途来看，这套结构核心是完成带异形轮廓的金属件冲切分离工序，区别于普通单工位冲模，其模腔内部集成了多组不同轮廓的冲切工位，可在单次压力机滑块行程内完成多道冲切工序，减少工序间的工件转运与定位误差，适配0.5-3mm厚度的冷轧钢板、

　　铝板以及镀锌板的冲切加工，冲切断面的毛刺高度可控制在0.05mm以内，满足多数通讯设备金属结构件的断面精度要求。设计过程中优先考虑了连续冲压的散热需求，在上下模的模板内部铣削了迂回式冷却水流道，冷却水从模架侧部的快插接头接入，循环带走冲头与凹模镶块在连续冲切过程中产生的摩擦热与材料变形热，避免冲头因持续高温出现退火软化、刃口崩损的问题，而侧部设置的独立水收集腔体，可承接流道接口处渗漏的冷却水以及模面凝结的冷凝水，通过腔体底部的排水孔直接引出至机床台面的排水槽，避免冷却水混入冲压润滑油中造成油品乳化变质，同时也防止积液渗入凹模废料孔造成废料卡滞。整套模具的安装边界尺寸控制在适配200吨以内普通压力机的台面范围，

　　上下模合模后的总高度符合常规压力机的闭合高度调节区间，导柱导套采用可拆卸式的滚珠导向结构，导向间隙控制在0.008mm以内，可保证上下模合模时冲头与凹模的对中精度，避免啃模风险。上模的冲头固定采用压板式快换结构，无需拆解整个上模座即可完成磨损冲头的更换，大幅减少产线换模调试的停机时间；下模的凹模镶块同样采用分体式镶拼结构，不同工位的凹模可单独拆卸研磨刃口，降低模具维护成本。在结构细节处理上，模架四周设置了多组独立的限位柱，合模时上下限位柱刚性接触，可避免压力机滑块下行超行程造成冲头过切损坏，同时在上下模的对应位置设置了误送料检测销，当带料送进位置出现偏差时，检测销无法插入带料的定位孔，会触发压力机的急停信号，

　　防止误冲造成模具损坏或工件报废。侧水收集腔体与下模座之间采用密封槽加耐油橡胶密封圈的密封结构，可承受0.3MPa的冷却水供水压力无渗漏，腔体内部设置了倾斜的导水斜面，可将收集的渗漏水全部导流至排水口，无积液残留死角。整套结构的卸料部分采用弹性卸料板结构，卸料弹簧均匀布置在冲头四周，卸料力分布均匀，冲切完成后可平稳将带料从冲头上剥离，避免带料变形翘曲，保证后续工位的送料精度。
