单缸驱动多瓣式物料抓取工装结构

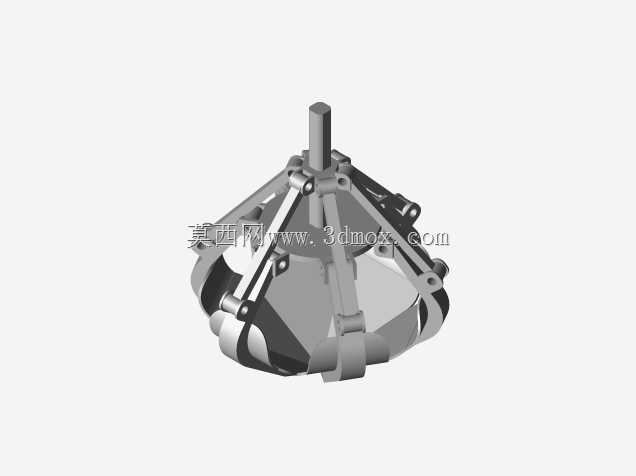

　　这款多瓣式抓取机构采用单液压缸直驱的连杆布局，核心设计思路是用最少的动力输入实现多爪同步开合，相比传统多缸同步驱动的抓具，从根源上规避了多缸动作不同步导致的偏载、卡料问题，整套机构的动力输入仅集中在中心的单个缸体上，油路布置更简洁，后期维护时仅需针对单组密封件、缸筒进行检查更换，大幅降低了现场运维的工作量。从实际应用场景来看，这类抓具常配套在桥式起重机、履带吊机、固定式物料抓取工位上，适配废钢、矿石、建筑垃圾、工业散料等不规则块状物料的抓取转运作业，多瓣式的爪型设计相比两瓣抓斗，对不规则外形物料的包裹性更强，抓取过程中物料撒漏量可降低40%以上，尤其适合堆密度差异大、外形棱角突出的散料装卸场景。整套机构的连杆铰点全部采用对称式布局，

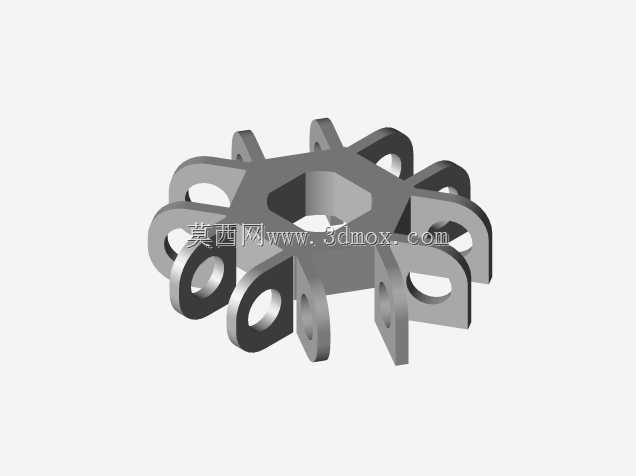

　　中心缸体的伸缩行程直接通过周向均匀分布的连杆传递到每一片爪瓣上，开合过程中各爪瓣的运动轨迹完全一致，不会出现单爪提前到位、其余爪瓣虚接的情况，抓取时的受力均匀分布在每个爪瓣的刃口与支撑臂上，避免了局部应力集中导致的臂体变形、铰点磨损过快问题。从安装边界来看，整套机构的顶部预留了标准的起重吊耳连接位，可直接匹配常规起重机的吊钩连接尺寸，不需要额外制作过渡连接法兰，安装时仅需对接中心缸体的液压油路即可完成调试，整体外接接口仅包含两组液压油口，没有额外的传感线路、同步控制线路，适配绝大多数常规起重设备的液压系统压力范围，不需要对主机的液压系统进行额外改造。爪瓣的外形采用弧形收料设计，刃口部分做了加厚耐磨处理，抓取时爪瓣尖端先接触物料堆，

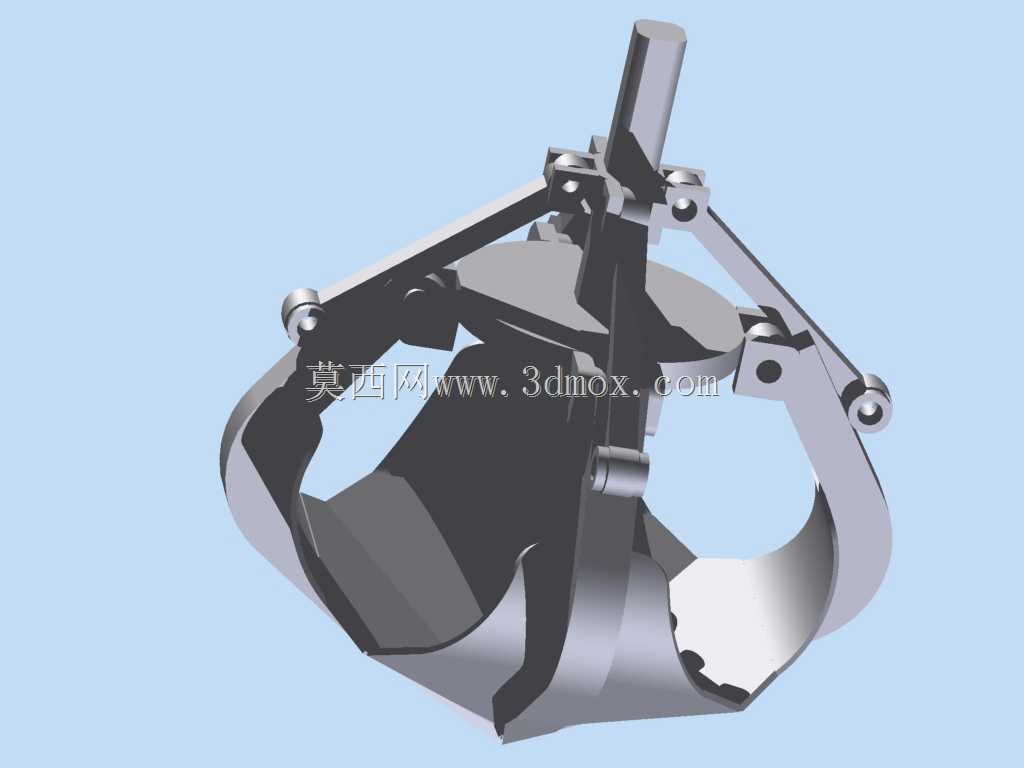

　　随着缸体收缩，爪瓣沿固定铰点向内回转，逐步将物料包裹在中心腔体内部，闭合状态下相邻爪瓣的侧边贴合间隙控制在5mm以内，可有效阻挡小块物料从缝隙中撒落。中心的驱动缸体完全内置在爪瓣收拢后的腔体上方，作业过程中不会直接接触被抓取物料，避免了物料磕碰缸体外壁、刮蹭液压油管的风险，缸体的防护等级可满足露天作业、多粉尘作业场景的使用要求。整套机构的运动部件全部采用销轴连接，每个铰点位置都设计了润滑油道，日常运维时可通过集中注油点直接对所有铰点加注润滑脂，不需要逐个拆卸销轴保养，适合港口、钢厂、固废处理站等连续作业强度高的场景使用。在结构强度设计上，每片爪瓣的支撑臂都采用了变截面箱型结构，在爪瓣根部受力最大的位置做了加厚加强，

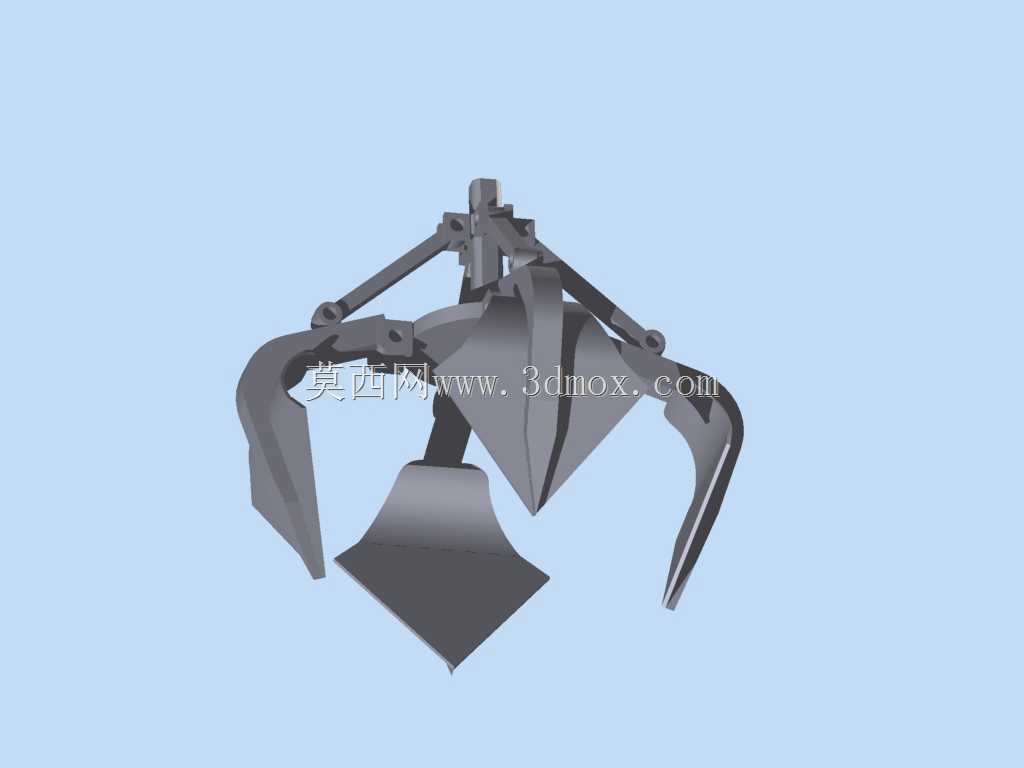

　　向尖端位置逐步过渡到薄刃结构，在保证整体抓取强度的前提下尽可能降低了自重，减少了起重设备的无效载荷占比，可有效提升单次抓取的有效物料重量。开合行程的设计覆盖了从完全张开到完全闭合的全范围，张开状态下的最大抓取直径可适配常规料斗的进料口尺寸，闭合状态下的整体外形尺寸可顺利通过各类卸料口、转运通道的尺寸限制，不会出现卡滞情况。
