水泥回转窑配套液压推力挡轮结构

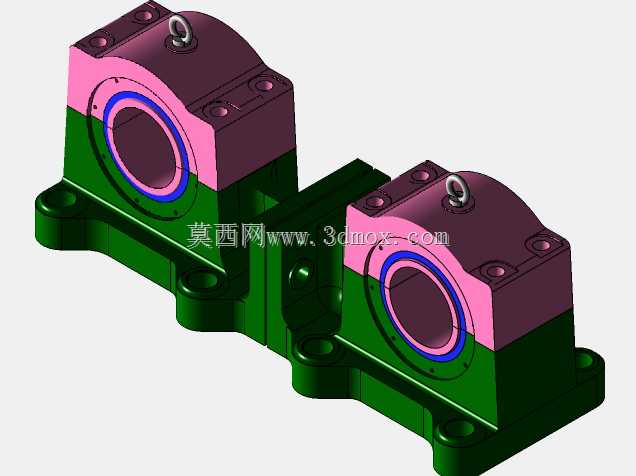

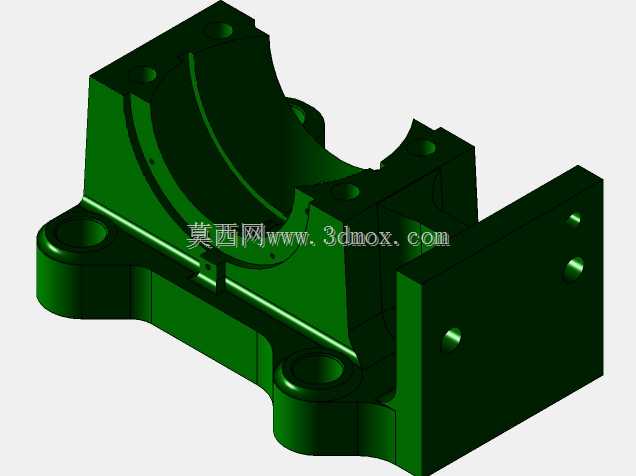

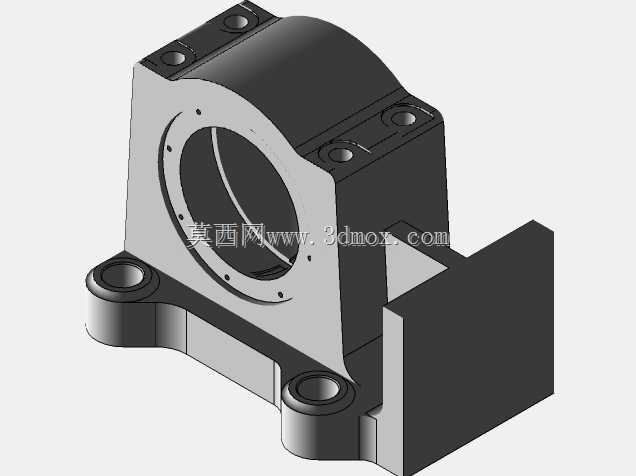

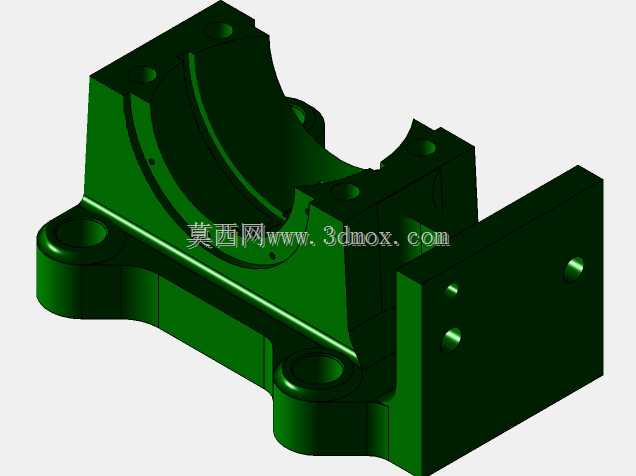

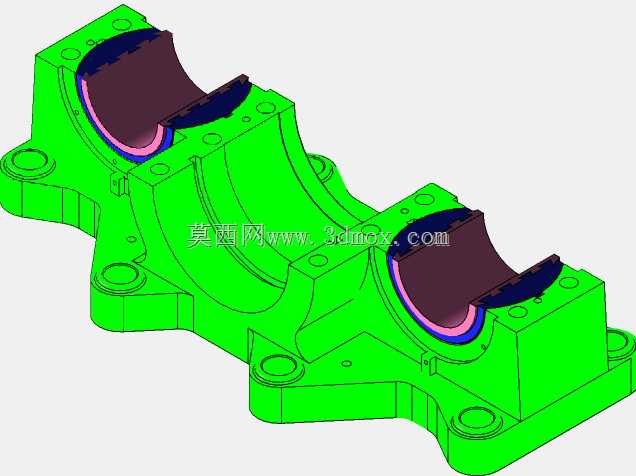

　　该结构为水泥回转窑核心配套的推力挡轮总成，主要应用于新型干法水泥生产线的熟料煅烧工段，承担回转窑筒体轴向定位、窜动限位、载荷传递的核心作用，是保障回转窑长期稳定运行的关键受力部件。回转窑在运行过程中，筒体因热胀冷缩、托轮磨损、轮带滑移会产生规律性的轴向窜动，若窜动量超出设计阈值，会导致轮带与托轮接触面偏磨、密封装置失效、大小齿轮啮合错位等严重故障，该推力挡轮结构正是为精准控制窑体轴向窜动行程而设计，可将窑体轴向窜动量稳定控制在设计允许范围内，同时将筒体传递的轴向载荷均匀传导至基础底座。从结构设计来看，该总成采用双支撑对称布局，两侧设置带加强筋的铸钢支撑座，支撑座通过内六角螺栓与底座刚性连接，安装面预留定位销孔，

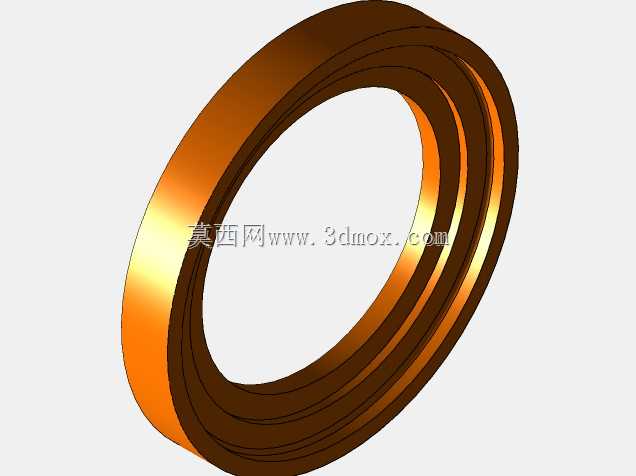

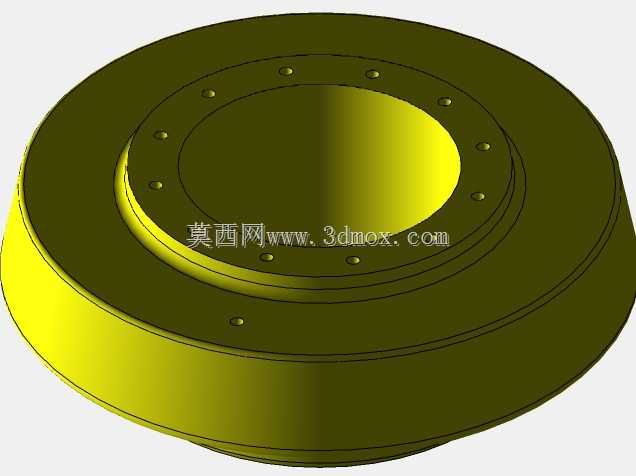

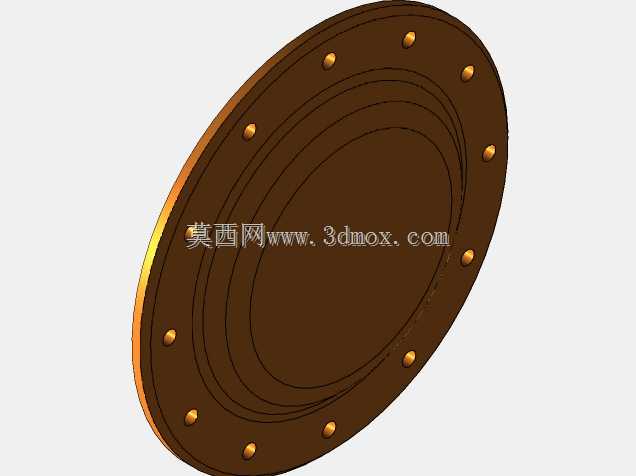

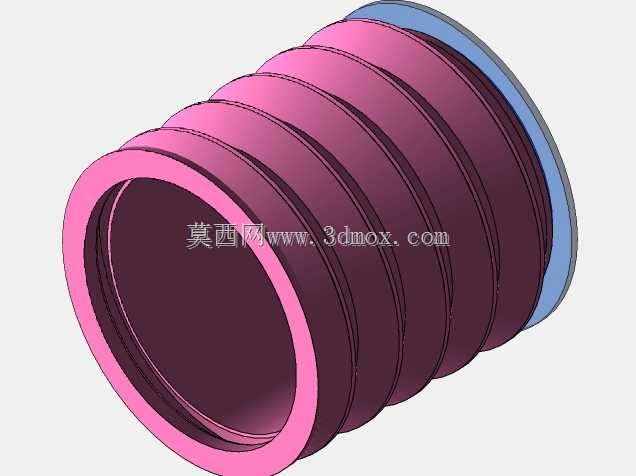

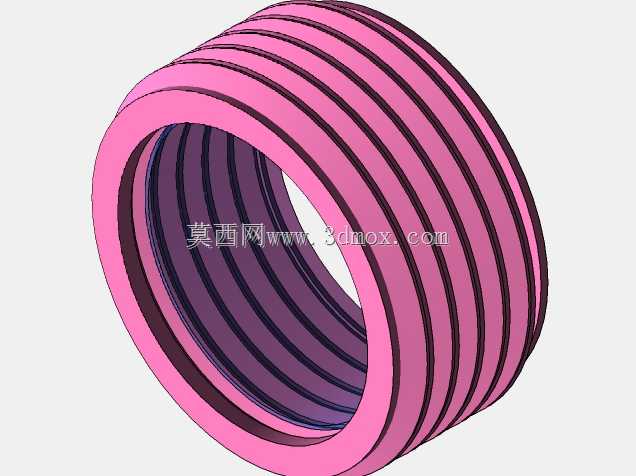

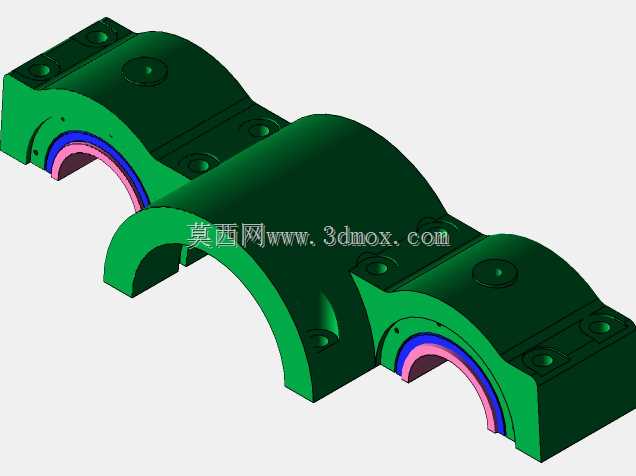

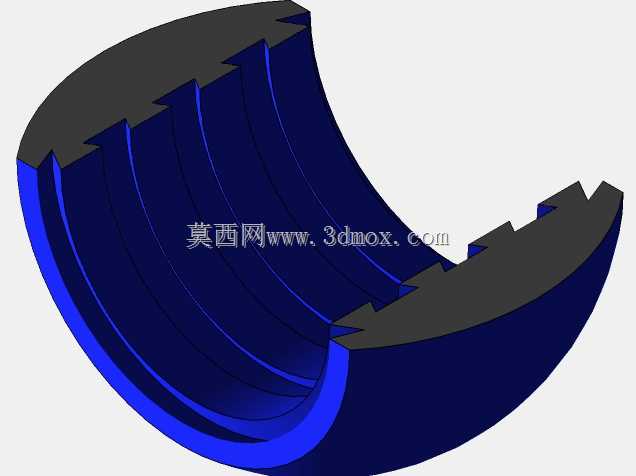

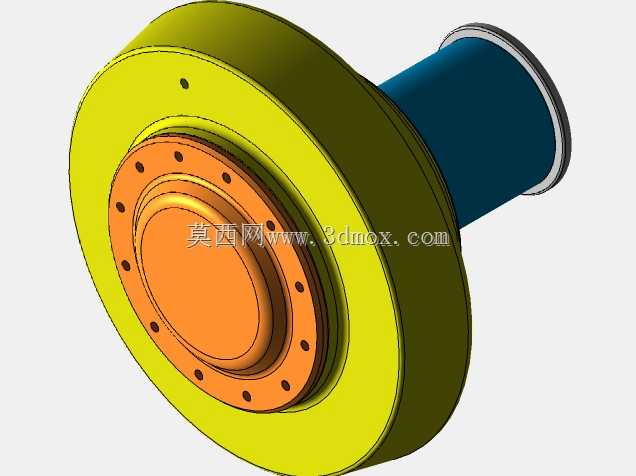

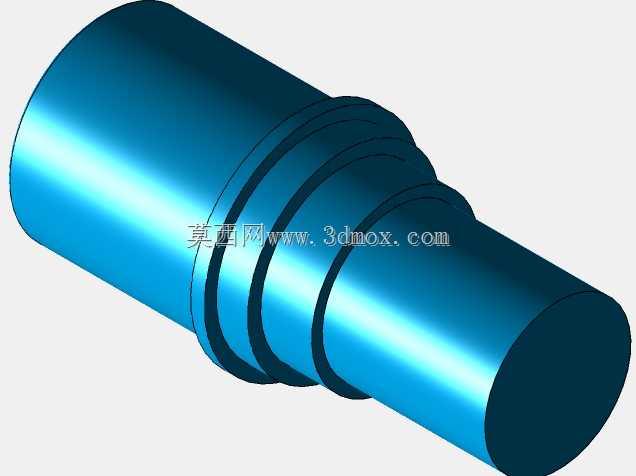

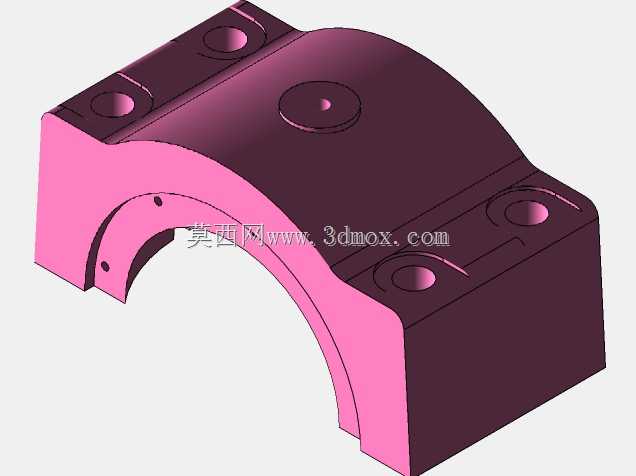

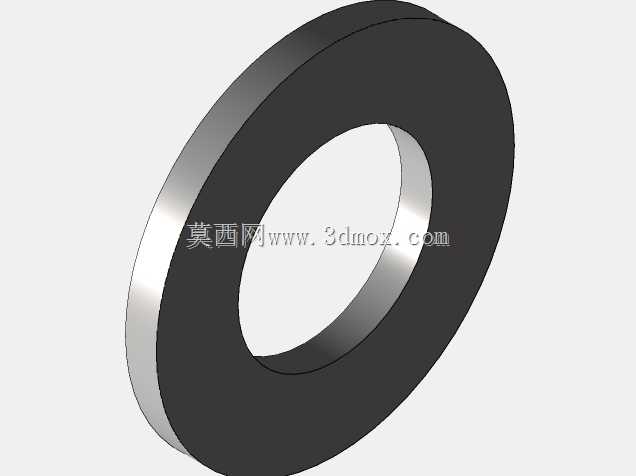

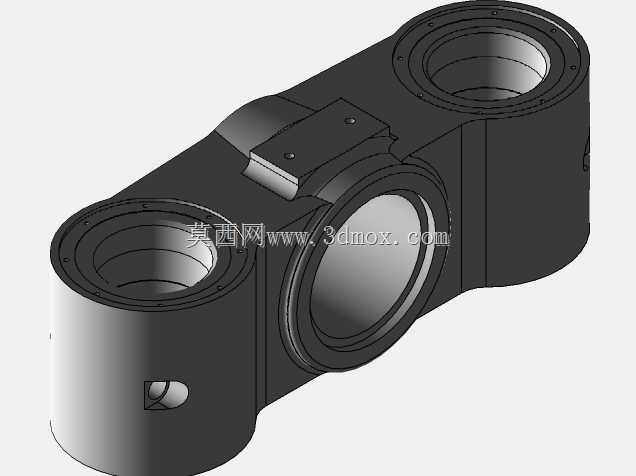

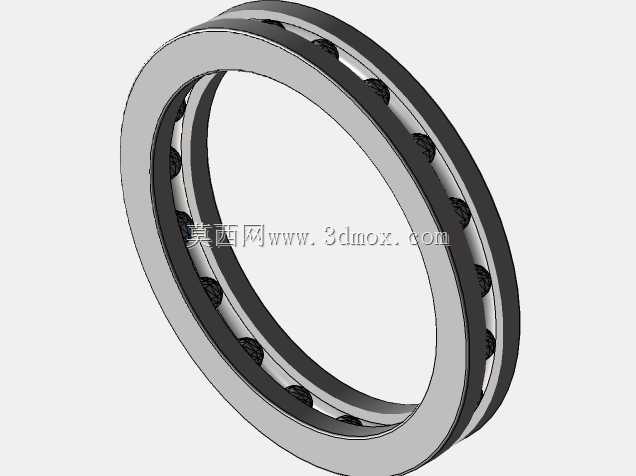

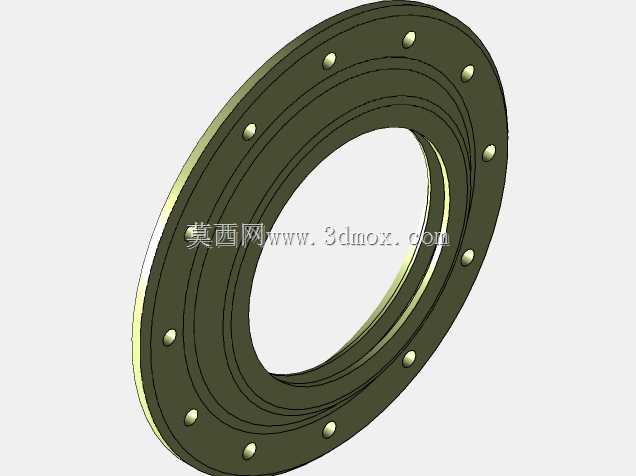

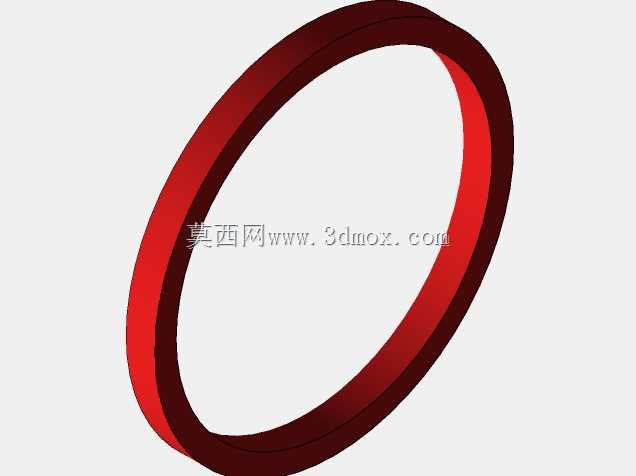

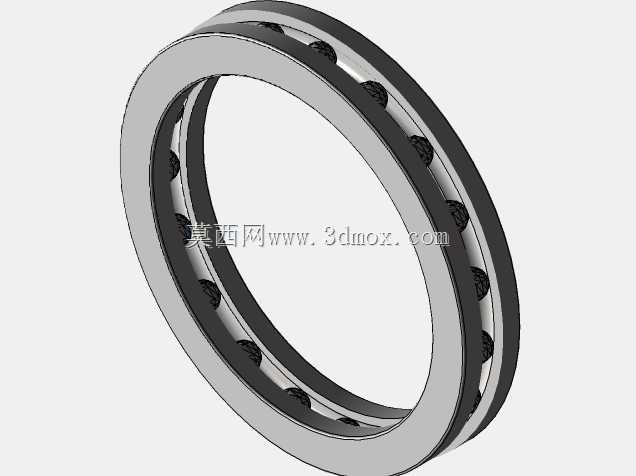

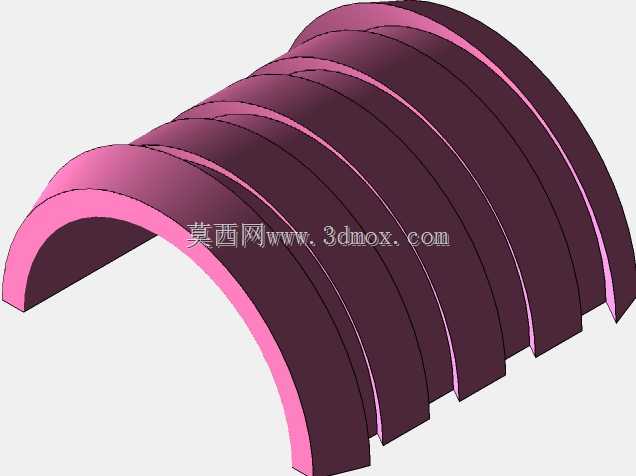

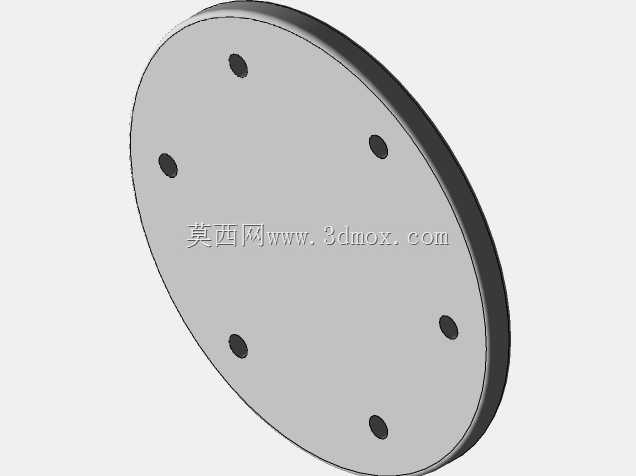

　　可保障装配时的同轴度精度；中间核心承载轴采用阶梯轴设计，轴身套装多组紫铜材质的滑动轴套，轴套外表面开设螺旋油槽，可在运行过程中存储润滑脂，形成稳定油膜降低摩擦阻力，轴套外侧设置多层组合式密封结构，可阻挡窑体周边的粉尘、熟料颗粒进入摩擦副，延长部件使用寿命。轴体一端与液压驱动组件直连，可通过液压系统的推力调整，配合窑体的转动实现可控的轴向微动，避免刚性限位带来的冲击载荷；顶部设置的圆形推力盘采用耐磨合金铸钢材质，接触面堆焊硬质合金层，可直接与窑体轮带侧面接触，承受轮带传递的轴向推力，推力盘与轴端采用法兰螺栓连接，磨损后可快速拆卸更换，无需整体拆解总成，大幅降低现场维护工作量。从安装边界来看，

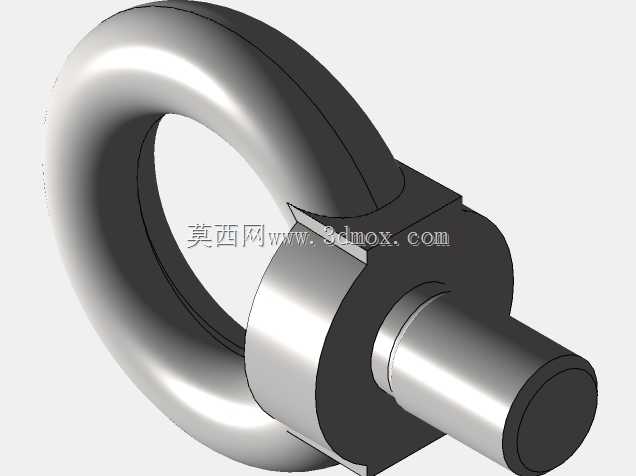

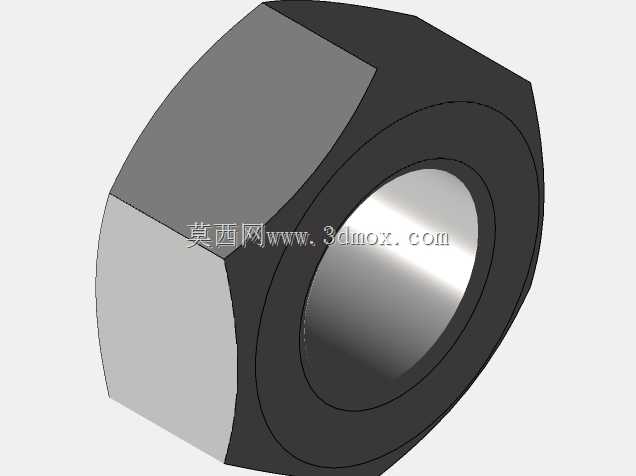

　　该总成整体安装于回转窑一档轮带的正下方基础平台上，支撑座底部的安装孔采用长圆孔设计，可在安装时调整横向位置，补偿基础施工的尺寸误差；两侧支撑座的中心高与托轮组中心高匹配，保障推力盘与轮带侧面完全贴合，避免局部接触应力过大导致的部件压溃。设计过程中充分考虑了水泥生产现场的高温、高粉尘工况，所有外露螺栓均采用防松结构，润滑管路采用硬管与耐高温软管组合布置，避免窑体辐射热导致管路老化失效；轴体内部开设轴向油道，可实现摩擦副的连续压力润滑，无需人工定期注脂，适配水泥生产线连续化运行的需求。不同于传统的刚性挡轮结构，该液压式推力挡轮可实现柔性限位，在窑体出现异常轴向冲击时，液压系统可通过溢流阀泄压，吸收冲击载荷，避免挡轮轴断裂、

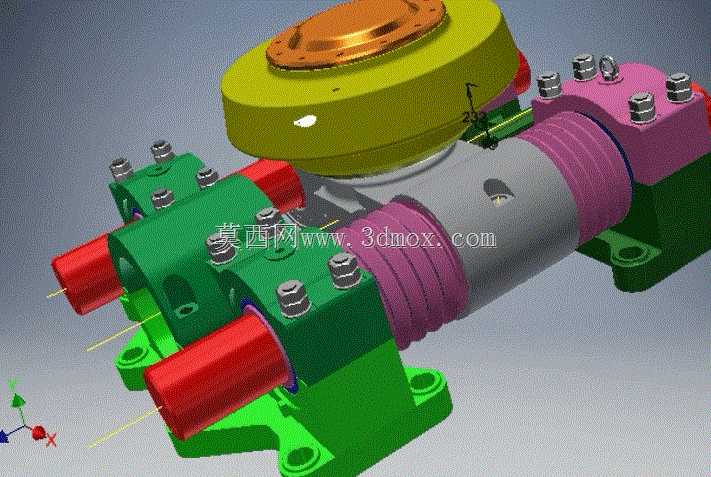

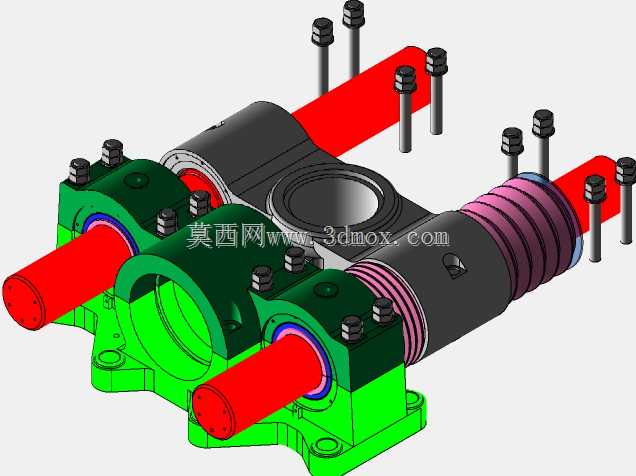

　　支撑座开裂等恶性故障；同时可根据窑体运行状态实时调整推力大小，让轮带与托轮的接触面均匀磨损，延长托轮、轮带的更换周期，降低生产线的运维成本。在三维建模过程中，所有配合面均按照实际加工公差进行装配约束，螺栓连接、密封组件、润滑管路均按照实际安装位置完整建模，可直接用于后续的工程图导出、装配干涉检查、有限元受力分析，也可作为同类型回转窑挡轮结构改造、选型设计的参考模型，帮助设计人员快速完成结构校核与方案优化，减少重复建模的工作量。
