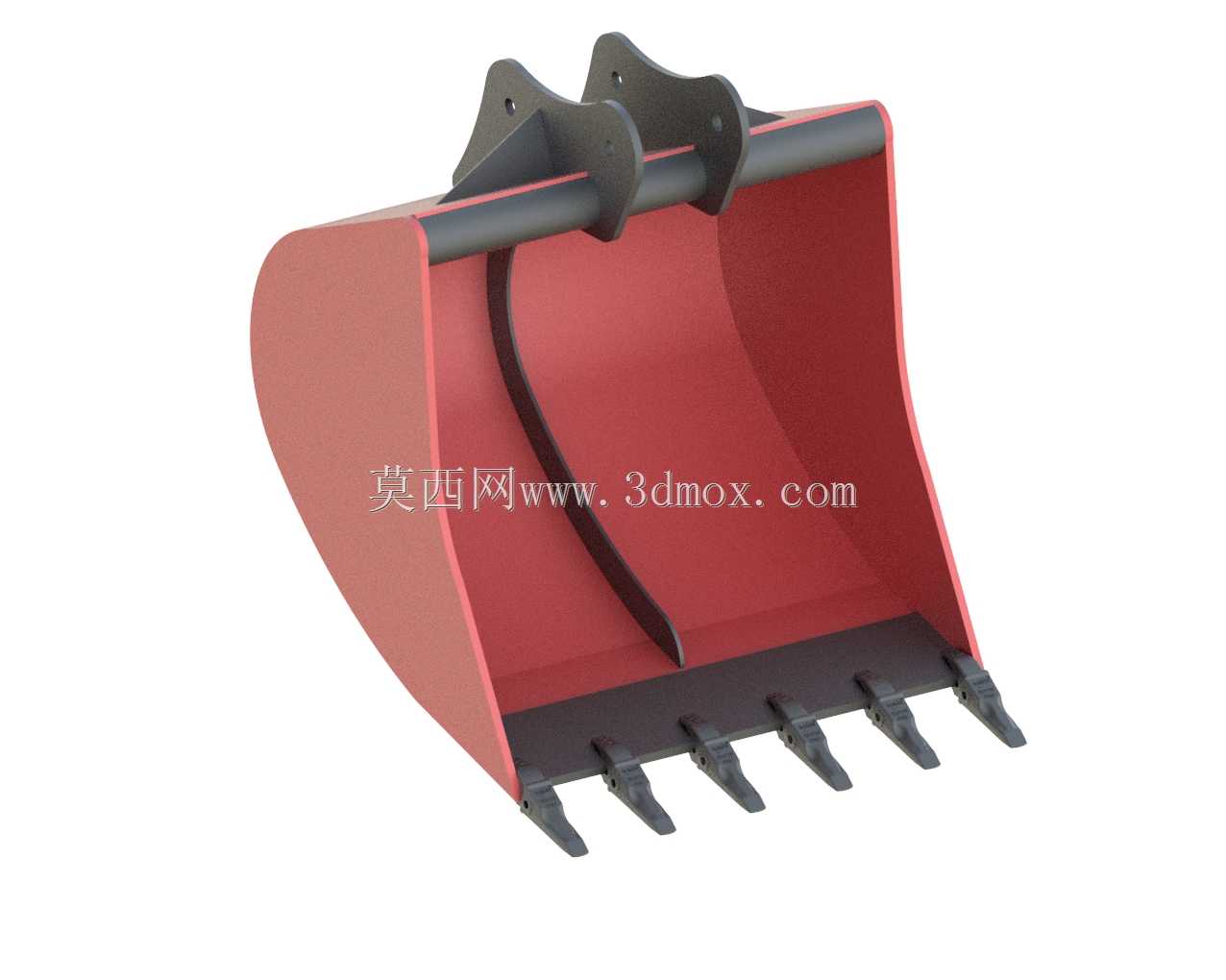

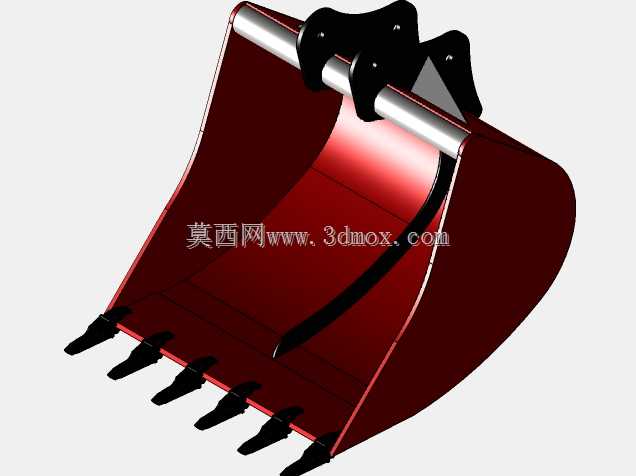

挖掘机前端作业铲斗结构三维设计

　　作为常年跟工程机械结构打交道的设计人员，做这个铲斗模型的时候，最先考虑的不是外观造型，而是实际工况里的受力边界和安装适配性。这类铲斗主要匹配6吨级小型挖掘机，日常作业场景覆盖土方开挖、散料装卸、场地平整、小型基坑开挖，部分工况下还会配合属具快换装置完成砂石、碎砖、建筑垃圾的短距离转运，是小型挖机使用率最高的前端作业部件。

　　从功能特性来看，这个铲斗的斗容设计适配6吨级挖机的提升力和回转扭矩，不会出现斗容过大导致整机倾翻力矩超标，也不会因为斗容偏小降低作业效率。斗唇部分采用加厚耐磨板设计，斗齿座与斗唇采用满焊连接，每个斗齿都采用销接固定，方便现场磨损后快速更换，不需要整体切割斗唇，能大幅降低现场维护的时间成本。斗体内部的弧形加强筋，顺着物料进入斗内的流动方向布置，既可以提升斗体的抗冲击能力，避免装载大块硬质物料时斗壁出现变形开裂，又能减少物料在斗内的粘附阻力，卸斗的时候物料能更顺畅地滑出，减少粘斗带来的余料残留。

　　设计思路上，首先确定的是与斗杆、摇杆连接的两个铰接点位置，这两个安装孔的中心距、孔径公差直接决定了铲斗能不能顺利装到对应机型的连杆机构上，安装边界严格匹配6吨级挖机的连杆尺寸，铰接孔内预留了衬套安装位，避免销轴直接磨损斗体母材，日常维护只需要更换衬套即可。斗体的曲面弧度经过反复调整，既保证了挖掘时的切入角度，让斗齿能顺着挖掘轨迹顺利插入土层，减少挖掘阻力，又保证了斗内的有效装载容积，收斗的时候不会出现物料从斗口洒落的情况。两侧的侧刃板比斗体侧面突出一定厚度，挖掘的时候可以先于斗体侧面切入土层，减少斗体侧壁的磨损，同时还能修整沟槽的侧壁，让开挖出的沟壁更平整。

　　外形尺寸方面，斗口宽度适配小型挖机的常用作业宽度，适合开挖民用建筑的管线沟槽、农村自建房的基础坑，整体回转半径不会超出小型挖机的作业覆盖范围，收斗时的最小间隙不会和斗杆、动臂发生运动干涉，整个作业循环里，从挖掘、提升、回转到卸料，所有运动姿态都经过运动仿真验证，不会出现结构碰撞。斗背部的加强板布置在受力最集中的铰接点下方，也就是挖掘时弯矩最大的位置，用加厚钢板补强，同时控制整体重量，避免铲斗自重过大占用过多的挖掘提升力，把更多的整机载荷留给装载的物料。

　　实际建模的时候，所有的焊接坡口都做了预留，板材厚度按照不同位置的受力情况做了区分，斗底板、侧刃板、斗唇这些直接接触物料、磨损严重的位置用更厚的耐磨板材，斗体上半部分受力较小的位置用常规结构钢板，在保证结构强度和使用寿命的前提下，尽可能控制制造成本。铰接点的同轴度公差在建模时就做了约束，两个安装耳板的孔位同轴度控制在合理范围内，避免安装时出现销轴穿不进去，或者作业时铰接点偏磨导致的异响、销轴过早断裂问题。斗齿的排布间距经过优化，挖掘时每个斗齿的受力均匀，不会出现单个斗齿受力过大断裂的情况，同时齿尖的角度设计兼顾了切入能力和耐磨性能，角度太尖虽然切入快但磨损快、容易断齿，角度太钝会大幅增加挖掘阻力，费油还降低作业效率。
