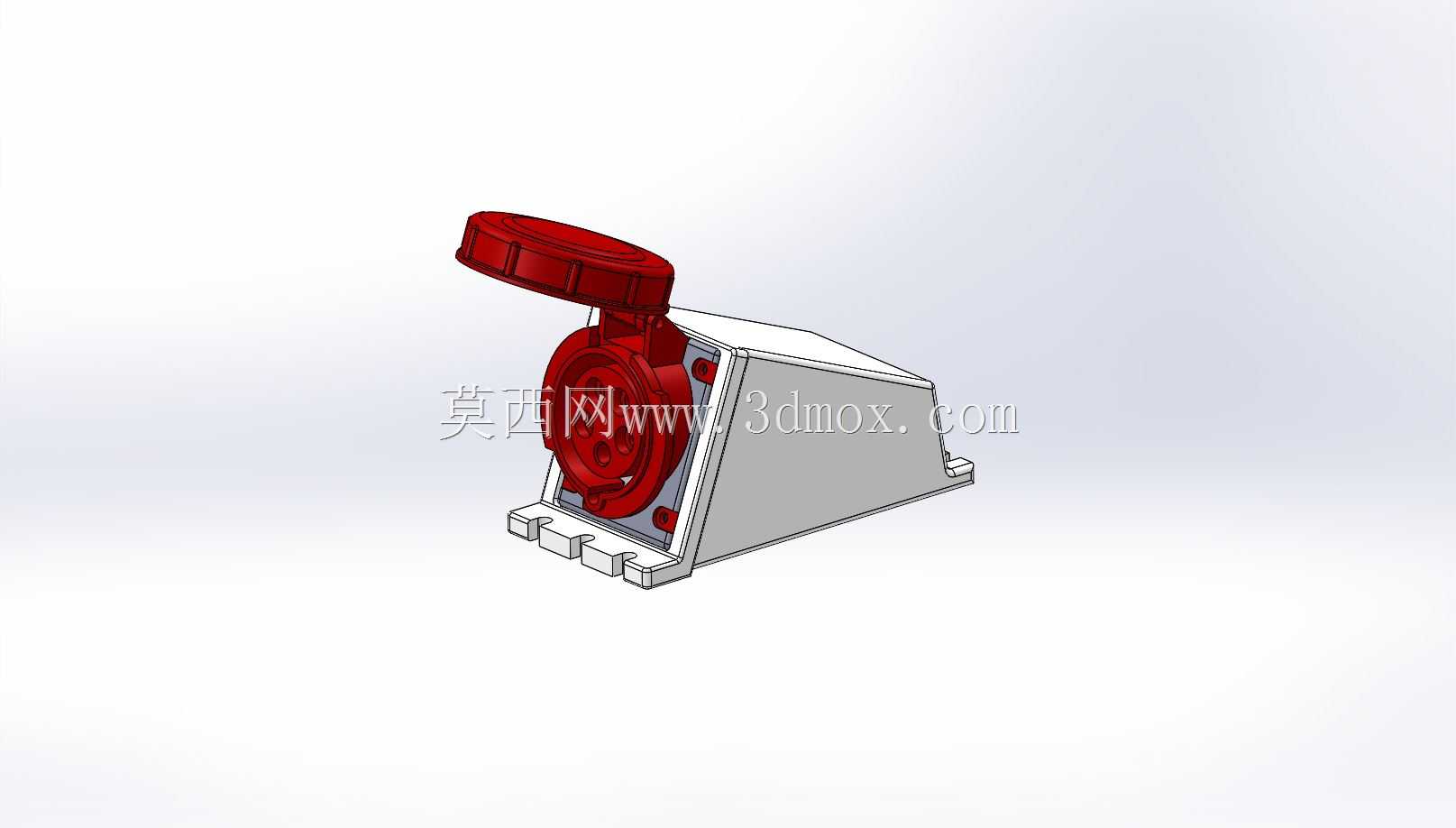

工业级380V防水壁挂电源接插装置

　　这款壁挂式工业接插装置，主要面向三相380V低压供电场景的终端取电需求，常见于户外生产作业区、港口临时供电点位、车间外墙供电端、露天设备接驳站点这类对防护等级有硬性要求的场景，区别于普通民用插座，它从结构设计之初就针对户外淋水、粉尘侵入、频繁插拔带来的结构损耗做了针对性优化。

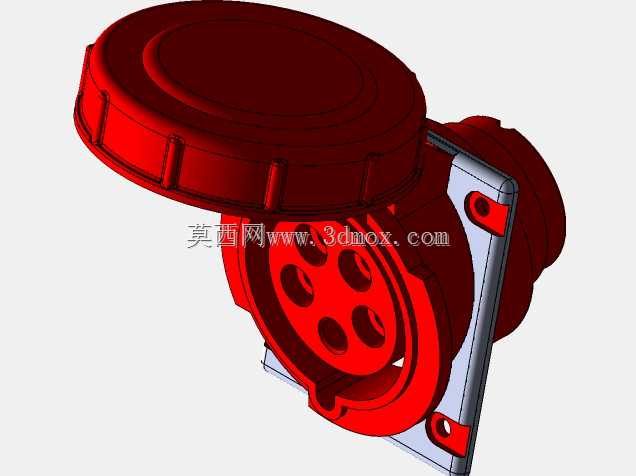

　　从实际使用逻辑来看，这类接插装置需要在非插接状态下完全遮蔽插合端面，因此设计了带铰接结构的红色防护端盖，端盖与本体之间设置有卡扣锁紧结构，在插头拔出后可通过端盖将插套区域完全封闭，避免雨水溅射、扬尘堆积导致的绝缘性能下降，也能防止异物落入插套造成的短路风险。端盖采用醒目的红色配色，一方面是工业场景下的安全色标识，提醒运维人员此处为高压供电点位，另一方面也能在复杂的厂区环境中快速定位接插位置，提升接驳作业的效率。

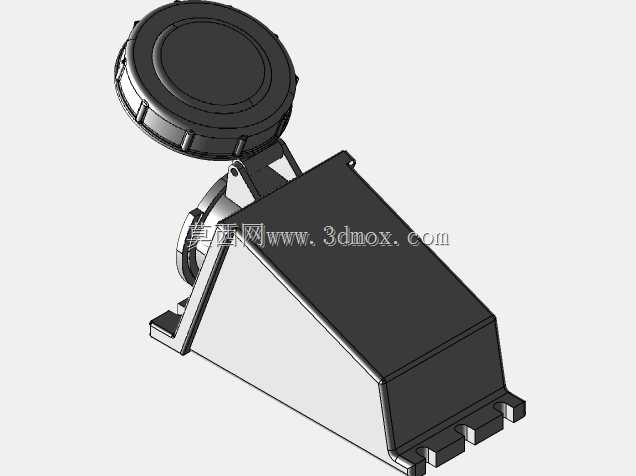

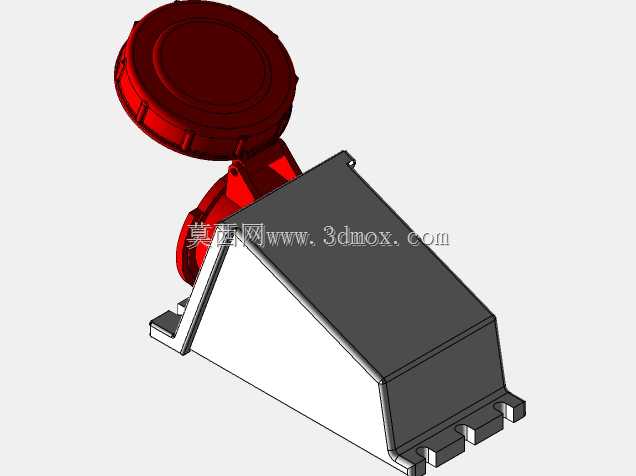

　　本体部分采用斜置安装的结构布局，并非垂直于墙面的平直设计，这种倾斜角度的设定，是考虑到壁挂安装后，插头插接时的操作空间需求，斜向的插合面能让操作人员无需过度俯身或抬臂即可完成插拔动作，同时倾斜面也能让落在壳体表面的积水自然顺着斜面流下，避免积水沿着安装缝隙渗入墙体固定位。壳体底部设置有多个带安装孔的固定支脚，支脚突出本体底面，安装时可让壳体与墙面之间留出微小间隙，避免墙面返潮、凝露直接接触壳体背部，也能让渗入安装缝隙的水汽有自然蒸发的流通空间，支脚的安装孔位间距符合常规工业配电点位的预留尺寸，可直接替换同规格的老旧壁挂插座，无需在墙面重新打孔，降低现场改造的施工量。

　　内部结构设计上，插套组件被完全包裹在阻燃工程塑料壳体内，壳体的分型面设置在侧面，装配完成后分型缝处于垂直方向，能避免水分顺着缝隙流入内部腔体，接线端位于壳体背部的进线腔，进线口预留有防水锁母的安装位置，接入供电线缆后可通过锁母锁紧线缆外皮，实现进线部位的密封防护，避免线缆拉扯导致的接线松脱，也能防止水汽从进线位置进入壳体内部。

　　从安装边界来看，这款装置的整体外廓尺寸适配常规86型以上的工业配电暗盒，突出墙面的厚度控制在合理范围，不会因为突出过多影响通道通行，也能避免作业过程中意外磕碰导致的壳体破损。防护端盖的开启角度设置为超过90度，插接插头时端盖不会因为回弹遮挡插合面，也不会因为开启角度过大导致铰接部位长期受力出现断裂，端盖与本体的铰接轴采用耐磨材质，可承受数千次的开启闭合循环，适配工业场景下频繁接驳的使用需求。

　　在材料选型层面，外露的端盖部分采用抗紫外线的工程塑料，长期暴露在户外日照环境下不会出现快速老化脆裂的问题，壳体主体材料具备阻燃、耐冲击的特性，即使受到轻微的外力撞击也不会出现开裂破损，内部导电部件的载流量匹配380V三相供电的常规负载需求，接触片采用弹性铜质材料，多次插拔后仍能保持足够的接触压力，避免接触电阻过大导致的发热问题。

　　实际现场应用中，这类壁挂插座往往需要配合对应的工业插头使用，因此插合端面的定位槽结构做了防呆设计，不同电压等级、不同极数的插头无法误插入，能从结构上避免错插导致的设备烧毁风险，端盖内侧设置有密封胶圈，当端盖扣合时，胶圈会完全贴合插合端面的凸缘，实现IP67级别的防护能力，即使短时间被水浸泡也不会出现内部进水的问题，完全满足户外露天场景的使用要求。

　　很多现场运维人员在选型时容易忽略壁挂插座的安装角度问题，垂直墙面安装的插座在插接大尺寸工业插头时，插头尾部的线缆会过度弯折，长期使用容易出现线缆外皮破损的问题，而这款斜置结构的设计，让插头插接完成后线缆自然向下倾斜，顺着重力方向垂落，能大幅降低线缆弯折处的应力，延长供电线缆的使用寿命，也能减少线缆根部断裂导致的漏电风险。另外壳体表面做了防滑的纹理处理，操作人员佩戴劳保手套进行插拔操作时，也能稳定握持插头完成操作，不会因为表面过于光滑出现脱手的情况。
