带外螺纹结构的中空密封塑料盖

　　日常做通讯类设备结构配套的时候，这类带外螺纹的中空塑料盖是很常见的小零件，别看着结构简单，实际选型和建模的时候要抠的细节一点不少。先从实际用的场景说，这类塑料盖大多用在通讯设备的线缆穿接端口、小型壳体的预留开孔位置，还有一些户外布设的通讯管线端头，作用一方面是封堵闲置的开孔，避免灰尘、雨水顺着缝隙进到设备腔体内部，造成电路板短路或者金属接插件锈蚀，另一方面也能在穿线的时候给线缆提供一个缓冲的限位，避免线缆和金属开孔的锐边直接摩擦，时间长了磨破绝缘层造成漏电或者信号中断。

　　做这个零件的三维建模的时候，首先要捋清楚安装边界的约束，首先这个盖体是中空贯通的结构，不是实心堵头，中间的通孔直径要匹配对应规格的通讯线缆外径，留的间隙不能太大也不能太小，间隙大了密封效果打折扣，间隙小了穿线的时候阻力太大，现场施工的时候很难操作，一般单边留0.2到0.3毫米的间隙比较合适，要是需要配合密封圈使用的话，还要在通孔内壁预留密封圈的卡槽位置，卡槽的深度要根据选用的O型圈线径来定，压缩量控制在15%到25%之间，既能保证密封压力，又不会因为压缩量太大造成装配困难或者密封圈过早老化。

　　然后说外螺纹的设计，这个零件外侧的几圈螺纹不是用来和金属硬连接的，大多是和设备壳体上的塑料内螺纹孔配合，或者是和橡胶护套、波纹软管做旋接固定，所以建模的时候螺纹的牙型不用做的像金属紧固件那么尖锐，牙顶要做0.1毫米左右的圆角过渡，一方面是注塑生产的时候能减少模具的尖角磨损，延长模具寿命，另一方面装配的时候也更容易对中，不会出现错牙滑丝的问题。螺纹的收尾段要做不完整牙的过渡，不要在盖体的端面直接切出完整牙型，不然注塑的时候容易出现缺胶、飞边的问题，装配的时候也容易刮伤操作人员的手。

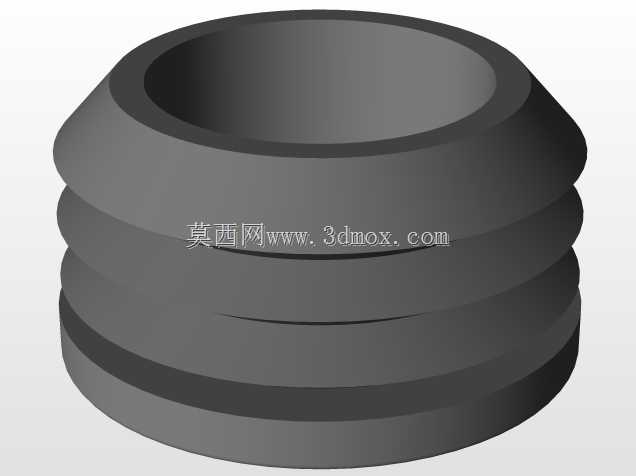

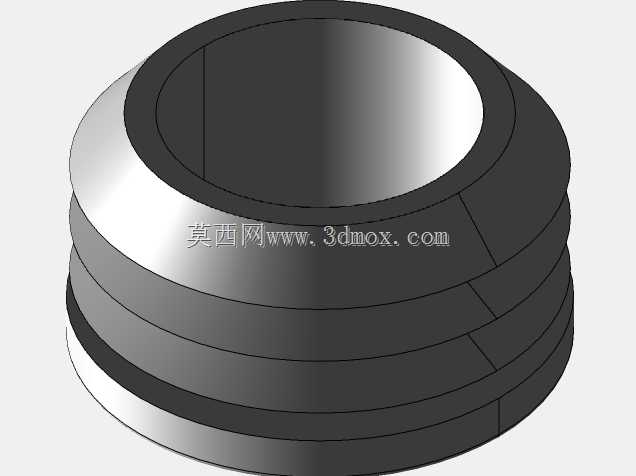

　　再看盖体的外形，靠近上端的位置做了一圈向外扩的锥面，这个结构不是随便做的造型，一方面是旋拧的时候能给手指提供更好的施力面，不用额外做滚花或者凸耳就能徒手拧紧，适合现场没有工具的快速装配场景，另一方面这个锥面和设备安装面贴合的时候，能形成一个线接触的密封带，就算端面不额外加平垫片，也能起到一定的防溅水效果，要是防护等级要求更高的场景，还可以在锥面下方预留一个平垫片的安装槽，配套橡胶平垫就能达到IP65左右的防护等级。

　　尺寸链核算的时候要特别注意几个配合尺寸的公差，首先外螺纹的中径公差要按塑料件的配合公差来选，不能直接套金属螺纹的公差表，因为塑料件注塑成型后会有一定的收缩率，不同的塑料原料比如PP、PA、ABS的收缩率差别很大，建模的时候要提前把收缩补偿量算进去，不然做出来的零件要么拧不进去，要么拧上去松旷没有预紧力。然后盖体的总高度要匹配安装孔的壁厚，不能突出壳体太多影响后续的外装件装配，也不能太短导致螺纹旋合长度不够，受外力拉扯的时候容易脱落，一般旋合长度要保证不少于3个完整牙型，才能有足够的连接强度。

　　还有壁厚的设计，整个盖体的壁厚要尽量保持均匀，不要出现局部太厚或者太薄的位置，壁厚差控制在30%以内，不然注塑的时候容易出现缩痕、气泡或者翘曲变形，尤其是螺纹位置的壁厚，要和盖体主体的壁厚保持一致，不然冷却收缩不一致会导致螺纹牙型变形，影响装配。中空内壁的过渡位置要做圆角处理，不要有直角尖角，避免应力集中，因为这类塑料盖有时候会受线缆的拉扯或者外力的磕碰，应力集中的位置很容易出现开裂。

　　实际建模的时候，先做回转体的基础轮廓，把内外径、锥面、各段的高度尺寸定好，然后再做外螺纹的特征，这里要注意不要用装饰螺纹线糊弄，因为后续要开模的话，螺纹的牙型是要直接加工到模仁上的，必须把完整的牙型特征做出来，还要考虑脱模的角度，外螺纹的脱模斜度一般取0.5度到1度，顺着脱模方向做斜度，方便注塑后顶出，不会拉伤牙型。最后把所有的锐边倒钝，检查各个配合面的尺寸是否符合安装边界的要求，有没有和周边零件干涉的情况，比如盖体上端的扩锥面直径，要比安装孔的直径大2到3毫米，保证能完全盖住安装孔的缝隙，不会出现漏边的情况。

　　这类零件虽然小，但是在通讯设备的防护结构里是很重要的一环，很多时候设备出故障就是因为这种小零件的设计不到位，导致进水进灰损坏内部元件，所以建模的时候不能因为零件简单就忽略细节，要从实际装配、生产工艺、使用场景几个方面反复核对尺寸和结构，才能做出来能用、好用的零件。
