干燥器配套立式圆柱形储气罐体结构

　　在压缩空气处理系统的气路布局里，这类立式圆柱储气罐常作为干燥器的配套缓冲部件，承担着稳定气路压力、储备压缩空气、缓冲气流脉动的核心作用，是气动系统、压缩空气净化单元里不可或缺的承压储容部件。从实际工况适配来看，这类罐体多部署在干燥器的前端或后端，当上游空压机输出的压缩空气存在压力波动时，罐体内的储容空间可以抵消瞬时的压力峰值与谷值，避免压力骤变冲击下游的干燥吸附单元、精密调压阀以及终端用气设备，大幅降低气路元件因为频繁压力冲击产生的密封失效、膜片破损问题。

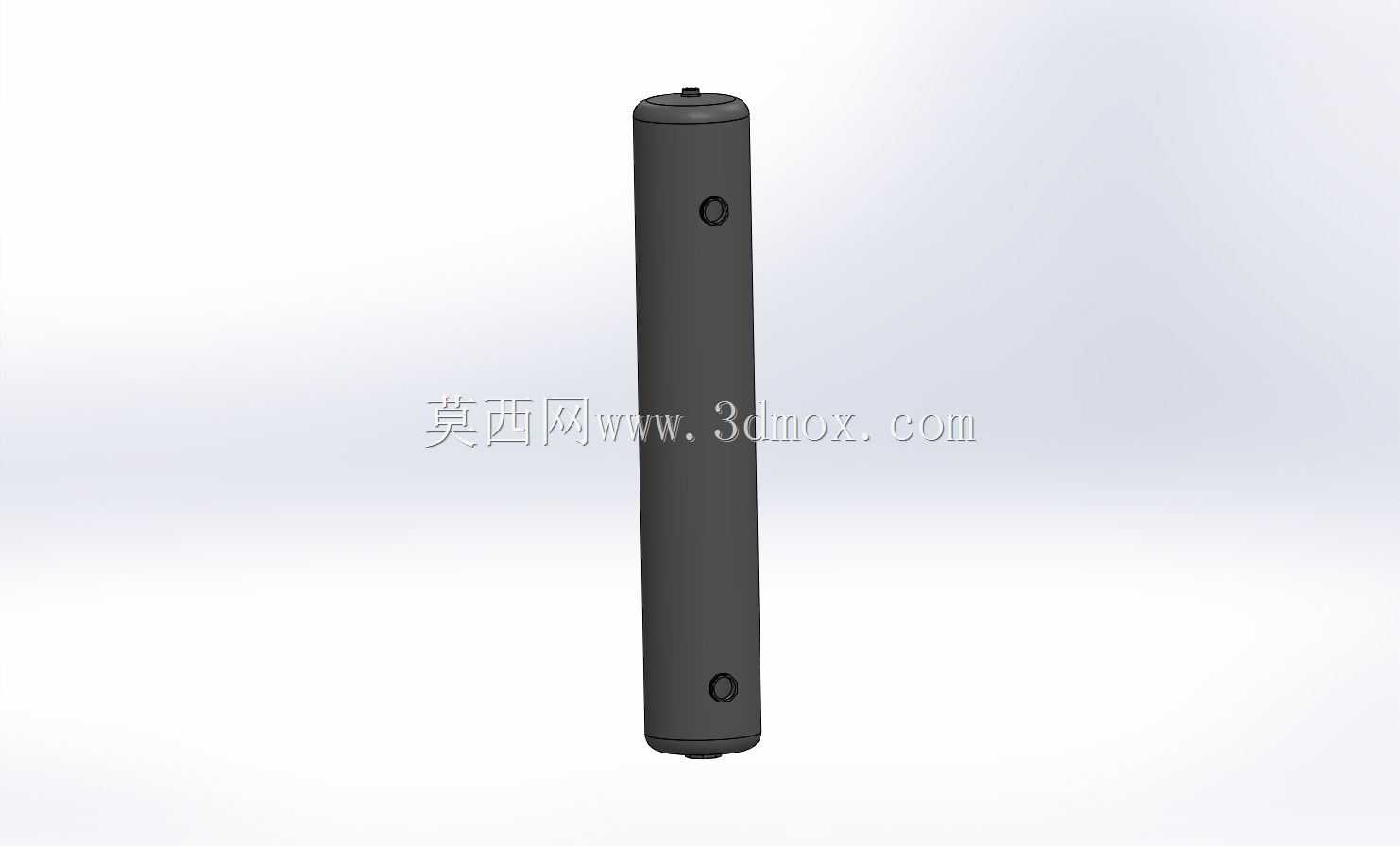

　　从结构设计思路上，罐体采用等直径圆柱筒体搭配两端标准椭圆封头的结构形式，这种结构是承压罐体的经典优化构型，圆柱段的环向应力分布均匀，在相同容积、相同设计压力下，材料利用率远高于方形或其他异形截面结构，同时两端椭圆封头可以平滑过渡筒体的应力集中区域，避免直角结构带来的应力突变，满足承压部件的强度设计要求。筒体顶部设置的一体式充气接口采用内螺纹加工形式，接口根部做了加厚凸台处理，避免管路安装时的拧紧力矩对筒体壁面造成局部挤压变形，同时凸台结构也能提升接口处的焊接强度，降低长期承压下的焊缝泄漏风险。

　　筒体侧壁分布的两个侧向接口，分别对应不同的功能需求：靠上位置的接口可作为压力检测接口或者安全阀安装接口，用于实时监测罐内压力，或者在压力超限时自动泄压，保障罐体运行安全；靠下位置的接口可作为排污接口或者出气接口，根据实际气路走向灵活配置，接口同样采用带凸台的内螺纹结构，安装时不需要额外加装焊接补强板，简化现场安装的加工工序。罐体底部采用封闭封头结构，底部预留的安装基准面可以适配立式安装支架，安装时只需要通过底部的法兰或者抱箍结构即可将罐体固定在设备机架上，不需要额外设计复杂的支撑结构，适配干燥器整机的紧凑布局需求。

　　从安装边界来看，这类细长型立式罐体的长径比控制在合理区间，既保证了足够的储气体积，又尽可能缩小了水平方向的占用空间，适合在集成式干燥器、小型空压站、移动式气动设备的内部机架上部署，安装时需要预留顶部接口的管路操作空间，以及侧向接口的阀门安装空间，罐体与周边电气元件、发热部件的距离需要满足隔热安全要求，避免高温环境影响罐体的密封件寿命。在气路功能实现上，压缩空气进入罐体后，因为流道截面突然扩大，气流速度会快速降低，气流中携带的部分液态水滴、大颗粒杂质会在重力作用下沉降到罐体底部，配合排污接口的定期排放，可以提前去除部分液态 contaminants，减轻下游干燥器的吸附负担，延长干燥吸附剂的更换周期。

　　建模过程中，这类罐体的结构需要重点关注壁厚的均匀性，所有焊接位置的焊缝结构都做了简化示意，保留了实际加工需要的坡口预留空间，接口的螺纹尺寸按照通用气动管路标准设计，可以直接对接市面上标准的气动接头、阀门元件，不需要二次修改接口尺寸。筒体的外表面做了哑光氧化处理的示意，既可以提升罐体的防锈能力，也避免光滑金属表面的反光干扰设备整体的视觉效果。在实际选型适配时，这类罐体的容积匹配需要结合上游空压机的排气量、下游用气设备的瞬时耗气量来计算，保证压力波动范围控制在允许的区间内，同时罐体的设计压力需要比系统最高工作压力高出足够的安全余量，满足承压设备的安全规范要求。

　　不同于大型工业立式储气罐，这类配套干燥器的小型罐体不需要设置人孔、手孔等大尺寸检修结构，整体结构更加紧凑，所有功能接口都集成在筒体和顶封头上，减少了额外的焊接节点，也就降低了潜在的泄漏点数量，提升了罐体长期运行的可靠性。在安装布局时，立式安装的形式可以让沉降的积液自然汇集到底部封头的最低点，排污时可以完全排出罐内积液，避免积液长期滞留在罐体内造成内壁锈蚀，影响压缩空气的洁净度。
