空气干燥器用U型组合管路结构设计

　　这套管路结构主要配套压缩空气干燥系统使用，在工业气动系统、空压站配套干燥设备、车间集中供气干燥单元中承担气流转接、导流的核心作用，是干燥器罐体与外部进出气管路之间的关键连接部件。从实际工况来看，压缩空气经前置冷却分离后进入干燥器，需要通过多组管路完成不同腔体间的气流输送，这套组合管路通过多段弯管、直管的排布，实现了气流的多通路分配，避免单管路气流阻力过大导致的干燥效率下降问题。

　　设计过程中首先考虑的是管路的流阻特性，所有弯折段均采用标准大曲率圆弧弯管，没有直角弯折结构，能最大程度降低压缩空气输送过程中的压力损失，减少气流在弯折处形成的涡流扰动，避免携带液态水的气流在管路拐角处形成积水残留，影响下游供气品质。管路的接口全部采用法兰式连接结构，每段对接位置都设置了标准法兰盘，配套密封件安装位，现场安装时不需要额外焊接，直接通过螺栓紧固即可完成装配，后期维护拆解也十分便捷，能快速更换局部磨损或密封失效的管段。

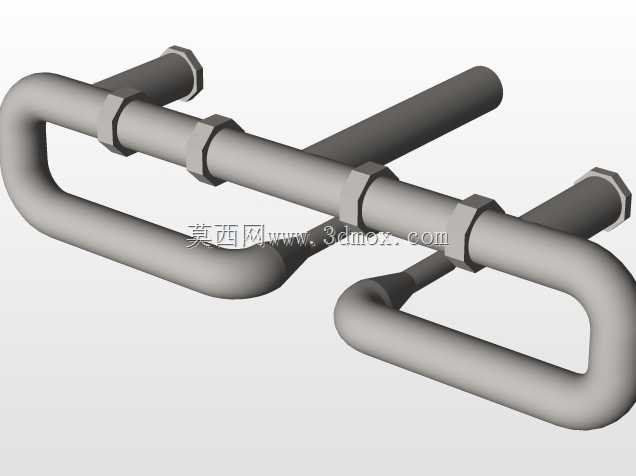

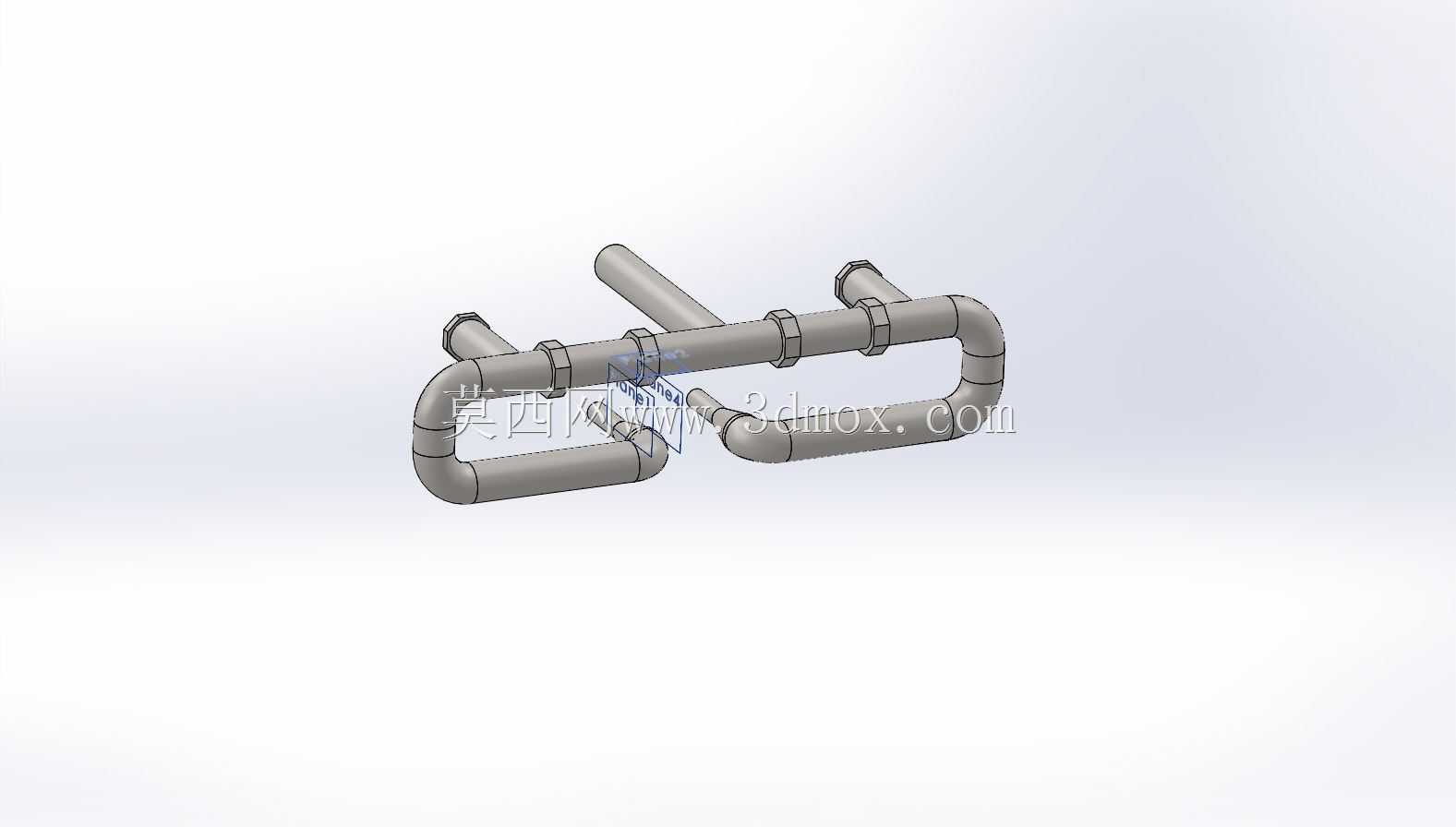

　　从结构排布来看，这套管路采用对称式U型回路设计，主进气段垂直布置，两侧分出两组平行的U型支管，分别对接干燥器的两个吸附/再生腔体，能保证两个腔体的进气量均匀一致，避免单侧气流过大导致的干燥剂负荷不均，延长干燥器内部吸附材料的使用寿命。管路的安装边界充分考虑了干燥器罐体的顶部安装空间，所有支管的向外延伸距离控制在罐体直径范围内，不会超出设备整体安装轮廓，不需要额外预留侧面操作空间，适配撬装式集成干燥单元的紧凑布局要求。

　　细节设计上，每段管路的法兰对接位置都预留了足够的螺栓操作空间，紧固工具可以顺利伸入完成扭矩锁紧，不会出现相邻管路干涉导致的螺栓无法拧紧的问题。管路的壁厚选取充分考虑了压缩空气系统的常规工作压力范围，能满足0.6-1.0MPa常用工业供气压力的强度要求，同时不会因为壁厚过大增加不必要的材料成本。管路表面没有多余的凸起结构，整体流畅顺滑，后期做防腐喷涂或者保温包裹时都能紧密贴合，不会出现卫生死角或者保温层空鼓的问题。

　　在实际选型适配时，这套管路可以直接对接同规格的吸附式干燥器顶部接口，不需要重新设计转接法兰，安装时只需要核对接口的中心距尺寸即可完成匹配，能大幅缩短干燥设备的装配周期，减少现场配管的工作量。管路的气流走向经过反复优化，进气从主管道进入后能均匀分流到两侧支管，经过干燥腔体处理后的气流再通过支管汇总到出气段，整个流道没有突然的管径变化，气流输送平稳，不会产生明显的气动噪声，适合车间内近距离布置的供气站点使用。
