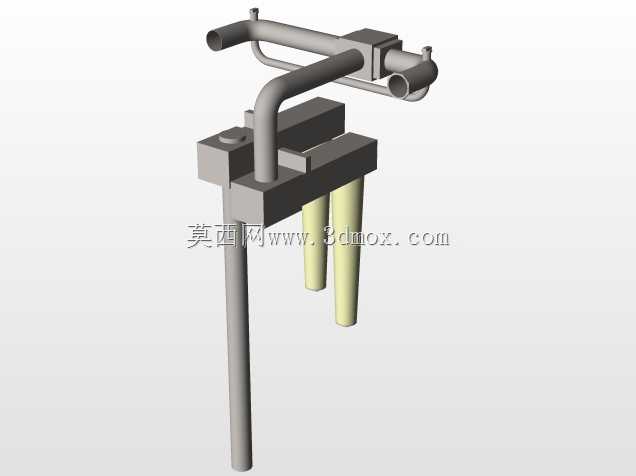

空气干燥器配套管路连接结构设计

　　这套管路结构主要配套压缩空气后处理环节的空气干燥器使用，在工业气动系统、车间集中供气站点、涂装线气源处理段这类对压缩空气含水量有明确要求的场景中，承担介质输送、支路分配与前置过滤衔接的核心作用。实际工况下，压缩空气从上游储气罐输出后会携带大量液态冷凝水与饱和水蒸气，若直接进入后端气动元件、喷涂设备或者气动仪表，会造成元件锈蚀、漆膜质量缺陷、仪表测量失准等一系列问题，这套管路的布局逻辑完全围绕干燥器的处理流程展开，从进气端的异径对接、弯管转向到过滤段的并联接口，每一段管路的走向都匹配干燥器的处理单元排布，避免出现管路急弯造成的压损过大问题。从结构设计层面看，整套管路采用硬管搭配标准管接头的组合方案，

　　主输送管路选用等径直管段保证通流面积稳定，转向位置采用大曲率半径的弯管结构，相比直角接头能降低30%以上的局部压损，减少空压机的负载损耗。上部的横向分配管段设置了两个对称的输出接口，可同时对接两路干燥滤芯单元，下部的两根垂向滤芯接口直接匹配干燥器的过滤滤芯安装位，接口处的方形安装座预留了螺栓固定孔位，安装时可直接通过法兰压合密封，不需要额外焊接转接件，降低现场安装的施工难度。安装边界方面，整套管路的垂向安装高度从主管道中心到滤芯安装座底部预留了足够的滤芯更换空间，日常维护时不需要拆解上部主管道即可直接拆下下部滤芯进行更换，横向的管路跨度控制在干燥器本体的安装宽度范围内，不会超出设备本体的安装基座，现场布局时不需要额外拓展安装空间。

　　管路的固定采用块状管夹结构，将多段管路集成固定在同一个安装基座上，相比分散式管卡能减少安装定位的累计误差，同时避免设备运行时的振动造成管路接头松动漏气。在功能实现上，这套管路不仅承担压缩空气的输送作用，还通过管路的走向设计实现了进气的均匀分配，保证两路并联的滤芯单元通气量基本一致，避免出现单支滤芯负载过大提前失效的问题。管路的接口尺寸匹配行业通用的压缩空气管路标准，上游可对接DN50规格的主供气管道，下游输出端可直接对接干燥器的排气集管，不需要额外制作变径接头。设计过程中充分考虑了管路的排水需求，所有水平管段都设置了千分之三的倾斜坡度，管路最低点可对接自动排水器，能将管路中积存的冷凝水及时排出，

　　避免冷凝水随气流进入干燥滤芯造成滤芯吸水失效。实际投产使用时，这套管路结构可直接适配双塔型空气干燥器的安装需求，不需要对干燥器本体结构做任何改动，安装完成后管路的密封面均采用平面密封结构，相比锥螺纹密封能更好地适应压缩空气系统的压力波动，减少长期运行后的泄漏概率。从建模细节来看，所有管路的壁厚都按照1.0MPa工作压力选取，完全满足常规工业压缩空气系统的压力等级要求，管接头的位置都预留了足够的扳手操作空间，现场装配时不会出现工具无法就位的问题，固定座的安装孔位采用长圆孔设计，可补偿一定的安装加工误差，降低零部件的加工精度要求，控制整体制造成本。
