电动泵发电机组ISO集装箱顶盖配套舱门结构

　　这款配套电动泵发电机组的集装箱顶盖舱门，主要应用于户外部署的集成式动力单元场景，这类场景下整套发电机组会被封装在标准ISO集装箱壳体内，既满足远洋运输、公路转运的集装箱装载规范，也能在野外作业、应急供电、油田开采等无固定厂房的工况下，为内部的电动泵、发电模块提供封闭防护，避免风沙、雨水、落石侵入设备舱造成元器件损坏、线路短路等故障。

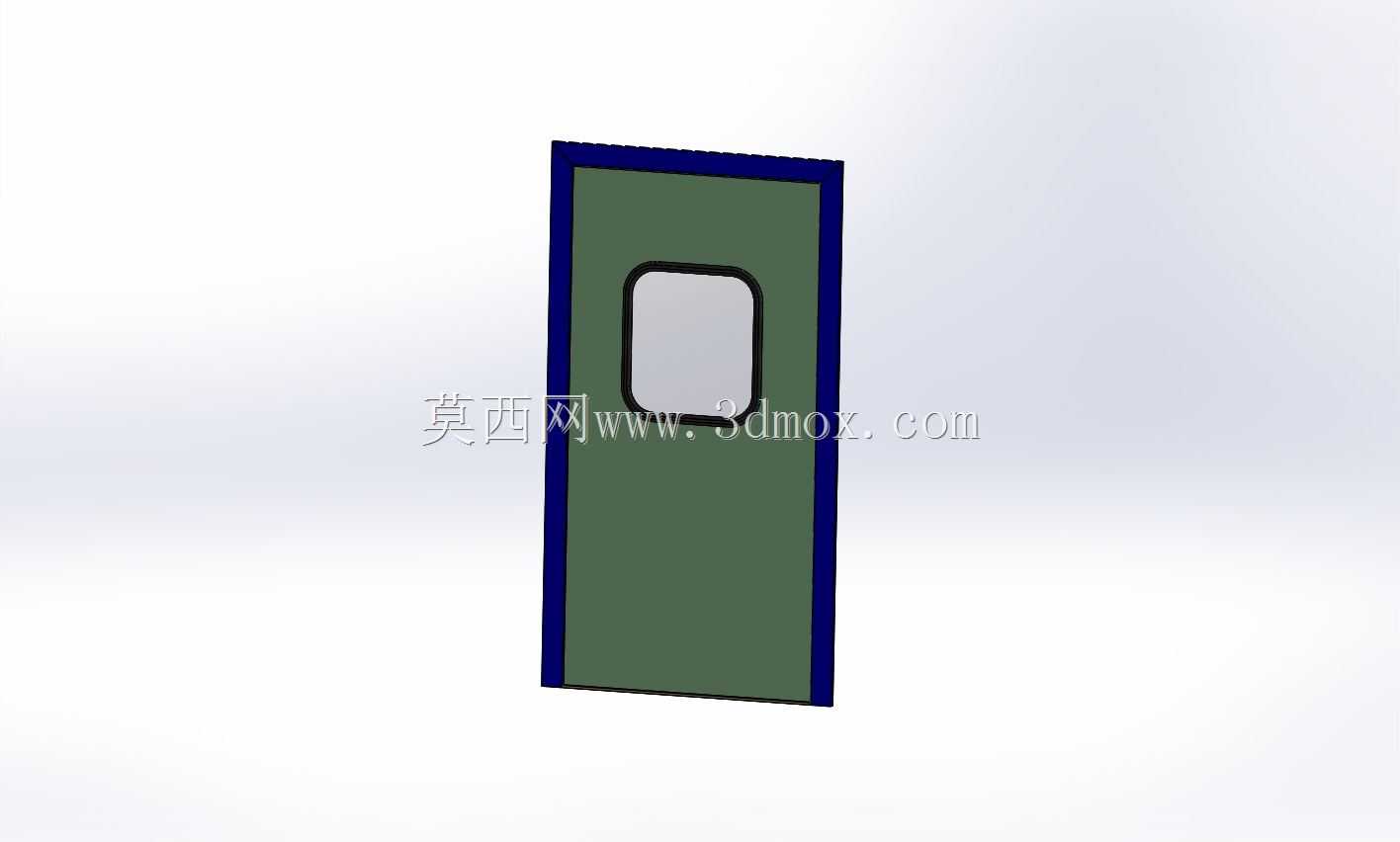

　　从实际使用需求出发，该舱门承担的核心功能有三点：首先是人员进出通道功能，运维人员需要定期进入集装箱内部检查泵组运行状态、更换滤芯、加注油料、排查线路故障，舱门的开合角度经过设计验证，完全打开后不会与周边的管线接口、爬梯结构产生干涉，人员携带常规检修工具进出时不会出现剐蹭；其次是密封防护功能，舱门边框采用多层折弯的止口结构，闭合后配合内嵌的耐候橡胶密封条，能达到IP54以上的防护等级，在暴雨喷淋、扬尘天气下都能保证舱内干燥洁净，同时边框的加强筋结构能承受集装箱吊装、转运过程中的形变应力，不会因为箱体轻微变形出现密封失效、门体卡滞的问题；第三是快速观察功能，门体中部设置的圆角矩形观察窗采用钢化夹胶玻璃材质，运维人员无需开门就能直接观察到舱内泵组的运行指示灯、油位计、压力表读数，减少不必要的开门操作，降低户外恶劣环境下舱内设备暴露的频次。

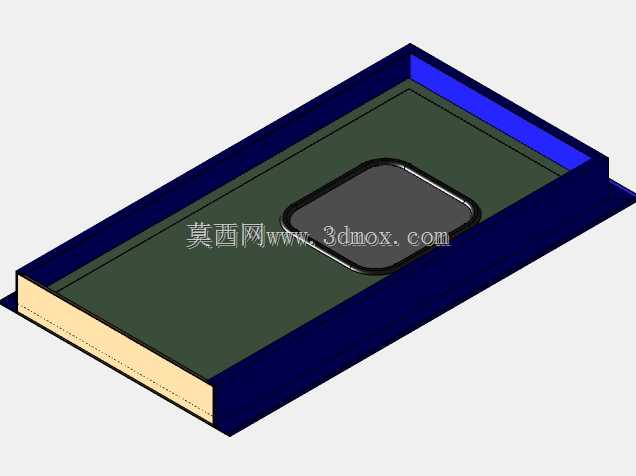

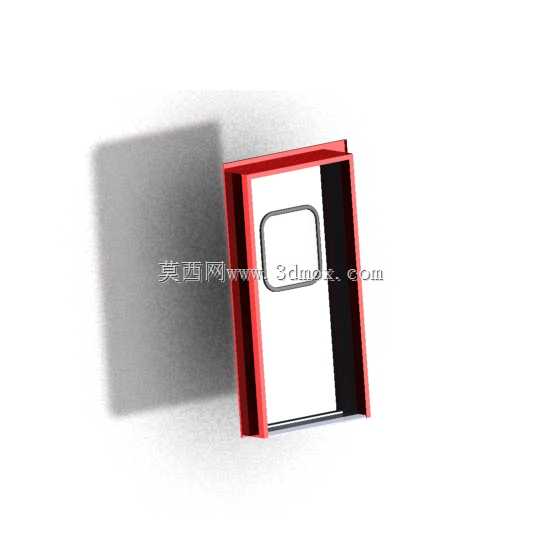

　　在设计思路上，这款舱门没有采用通用集装箱的侧门大尺寸结构，而是针对顶盖区域的安装空间做了适配优化：整体外形为窄长矩形，宽度控制在750mm，刚好满足单人携带工具通行的最小宽度，高度控制在1800mm，适配集装箱顶盖区域的预留开口尺寸，不会占用顶盖周边的排烟口、通风口、线缆穿舱位的安装空间。门体主体采用2mm厚的冷轧钢板整体折弯成型，内部焊接有井字形加强筋，既保证门体在户外长期使用不会出现翘曲变形，也能控制整体重量，单人即可完成开合操作，不需要额外加装助力撑杆。观察窗的安装位置距离门体底部1400mm，刚好匹配成年人站立时的视线高度，观察窗四周采用压条加密封胶的固定方式，玻璃与门板之间没有突出的结构，避免积水积灰。门体与门框的连接采用三个重型合页，合页的安装孔位做了长圆孔设计，现场安装时可以微调门体的上下、前后位置，抵消集装箱焊接组装时产生的门框尺寸误差，保证门体闭合后四周的密封间隙均匀一致。锁具位置设置在门体侧边中部，采用三点式连杆锁，闭合后能从门体的上、中、下三个位置同时压紧密封条，相比普通单门锁具，密封压紧力更均匀，不会出现局部漏缝的问题，锁具自带防水盖，户外长期使用不会出现锁芯锈蚀、无法开启的问题。

　　从安装边界来看，这款舱门的门框采用6mm厚的角钢焊接成型，焊接在集装箱顶盖的预留开口处，焊接时要求门框与顶盖面板的平面度误差不超过2mm，否则会影响后续门体的安装精度。门框四周预留有M8的螺栓孔，用于固定密封条和门体挡边，安装时需要注意门框与顶盖排水槽的位置关系，舱门闭合后下沿要高出排水槽底面15mm，避免排水槽积水时倒灌进舱内。门体开启方向设计为外开式，向外开启90度后可以通过门吸固定在集装箱侧壁上，不会因为风吹出现自动闭合的情况，保障检修人员进出时的安全。另外，门体表面采用军绿色户外粉末喷涂处理，涂层厚度在80-120μm之间，能适应沿海高盐雾、西北强紫外线、东北低温等不同户外环境的腐蚀，长期使用不会出现涂层脱落、门板锈蚀的问题。在实际选型适配时，需要注意这款舱门是专门针对电动泵发电机组集装箱的顶盖区域设计，不能直接替换普通集装箱的侧门，安装前需要核对开口尺寸、合页安装位、锁具开孔位置的匹配度，如果是改装场景，还需要提前核算门框焊接处的结构强度，必要时在开口背面增加加强衬板，避免长期开关门震动导致焊缝开裂。
