螺钉式接线端子连接器结构设计

　　在低压电气控制回路、小型电子设备内部布线、工控板卡外接线路的场景里，这类螺钉压接式接线板是最常用的导线互联部件，不需要额外压接冷压端子，单股硬线或者剥去绝缘层的多股软线都可以直接插入接线孔，拧紧顶部的螺钉就能完成导线的可靠固定，相比插拔式端子，它的抗拉扯性能更强，在存在小幅振动的设备舱内也不容易出现松脱断线的故障。从结构设计逻辑来看，这类接线件采用蓝色阻燃PA66作为基座绝缘材质，基座内部嵌入铜质导电夹片，夹片表面做镀锡处理，既降低接触电阻避免长期通电发热，也能抵御潮湿环境下的氧化锈蚀，顶部的压紧螺钉采用钢制镀锌材质，螺钉下端做平垫一体化设计，拧紧时不会割伤导线线芯，同时能把压力均匀分散到导线截面上，保证压接后的接触面积足够。

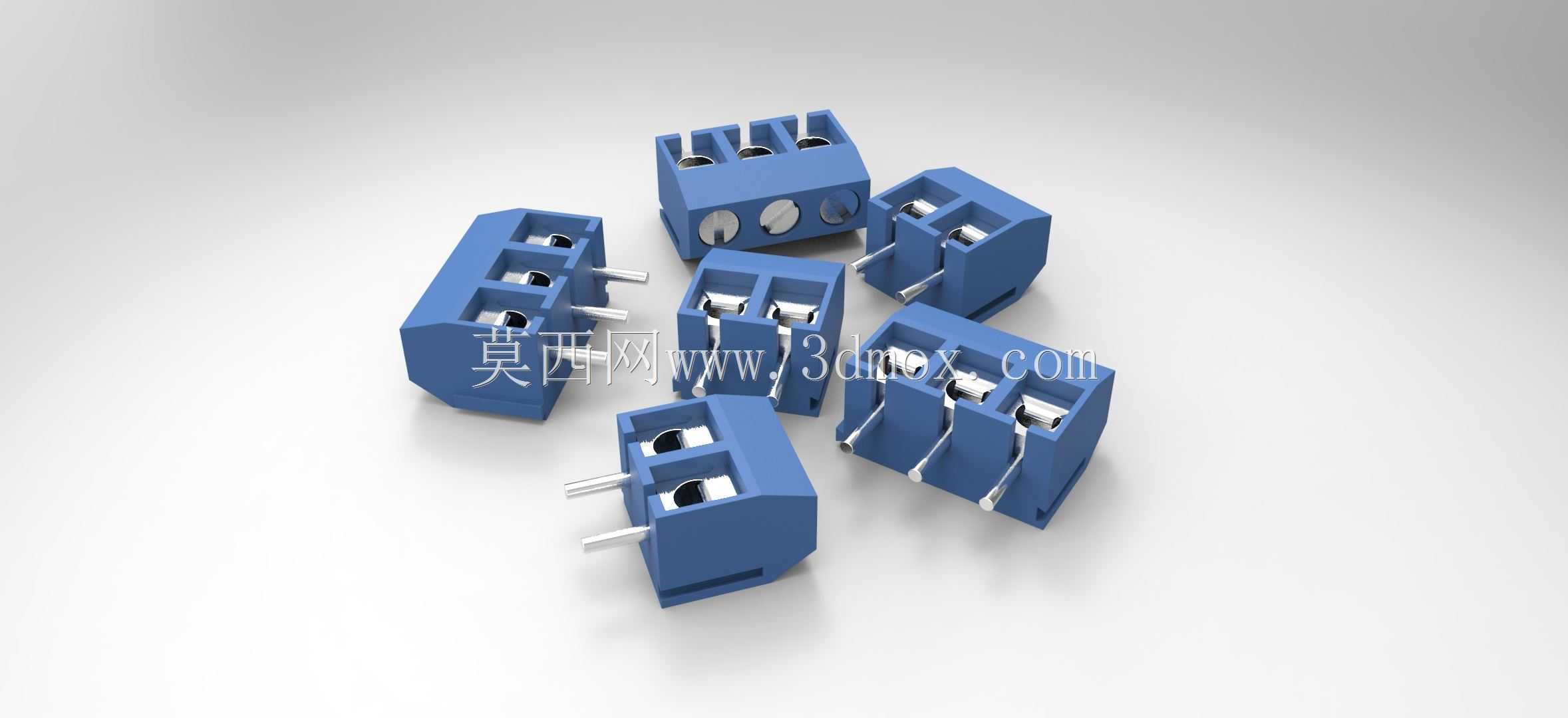

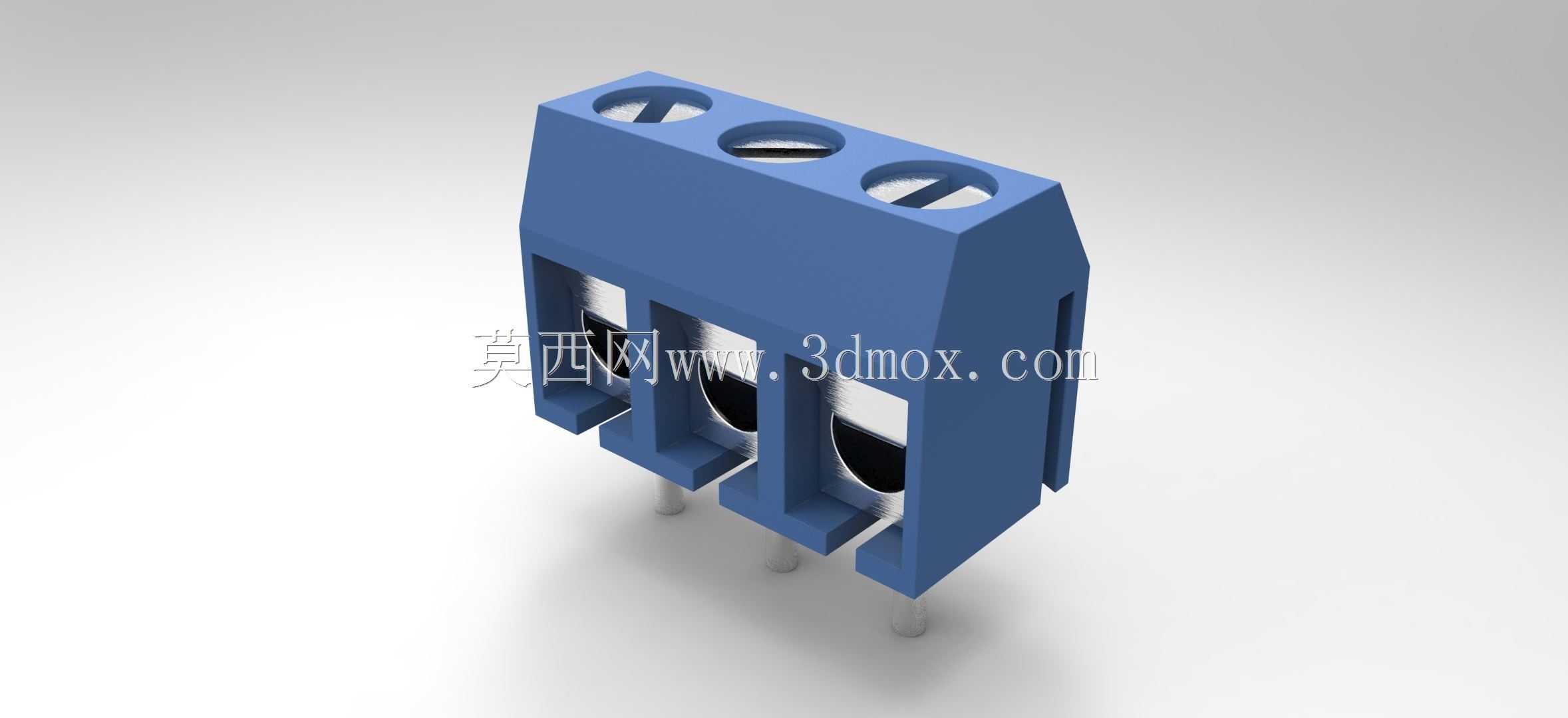

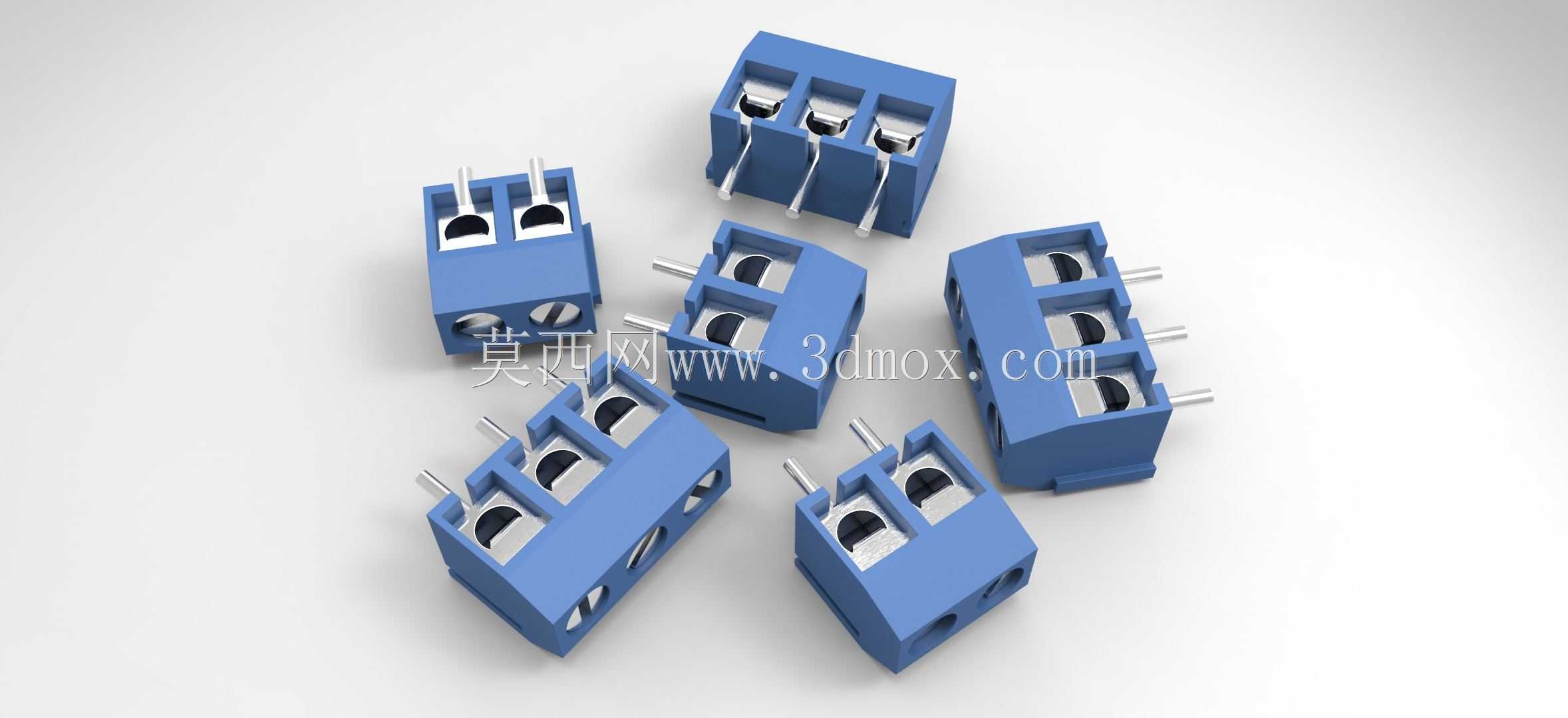

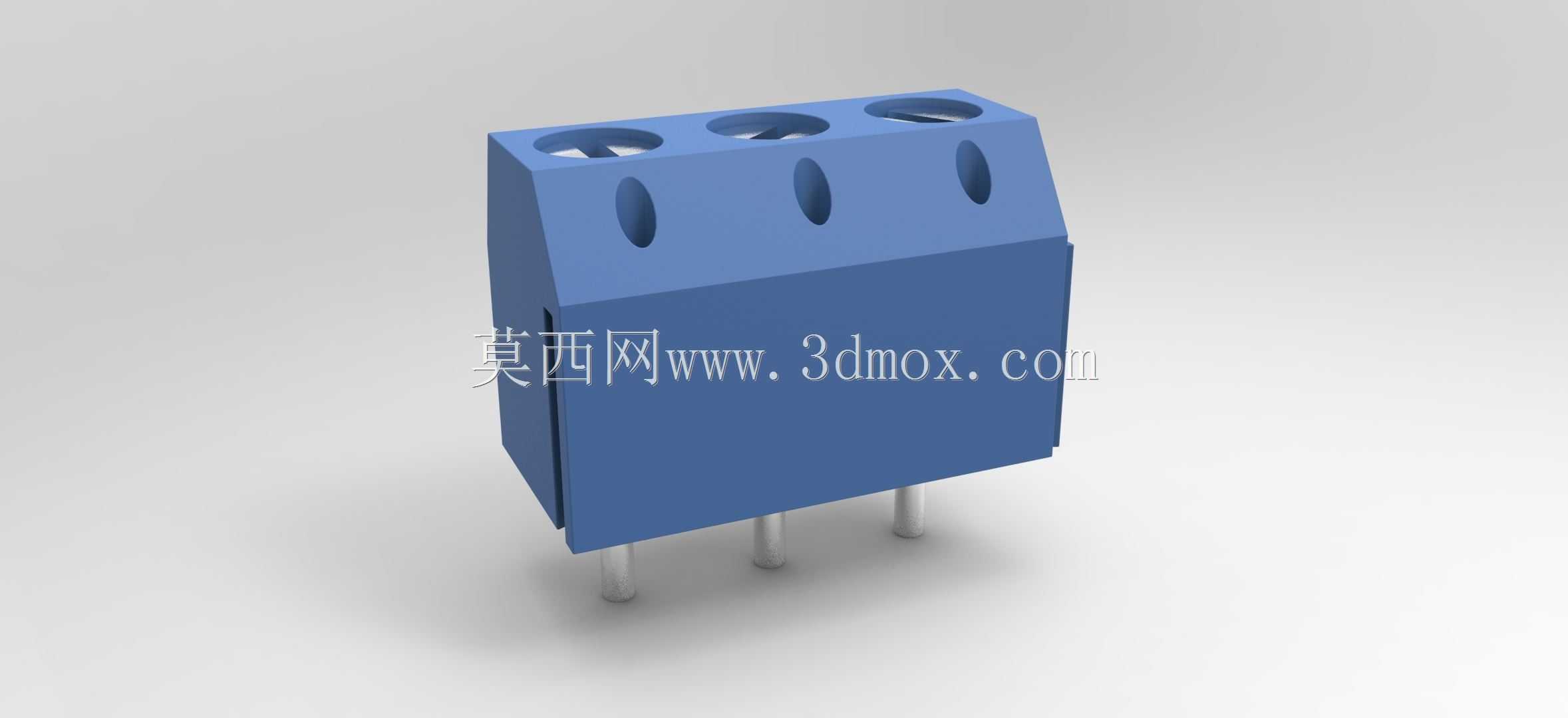

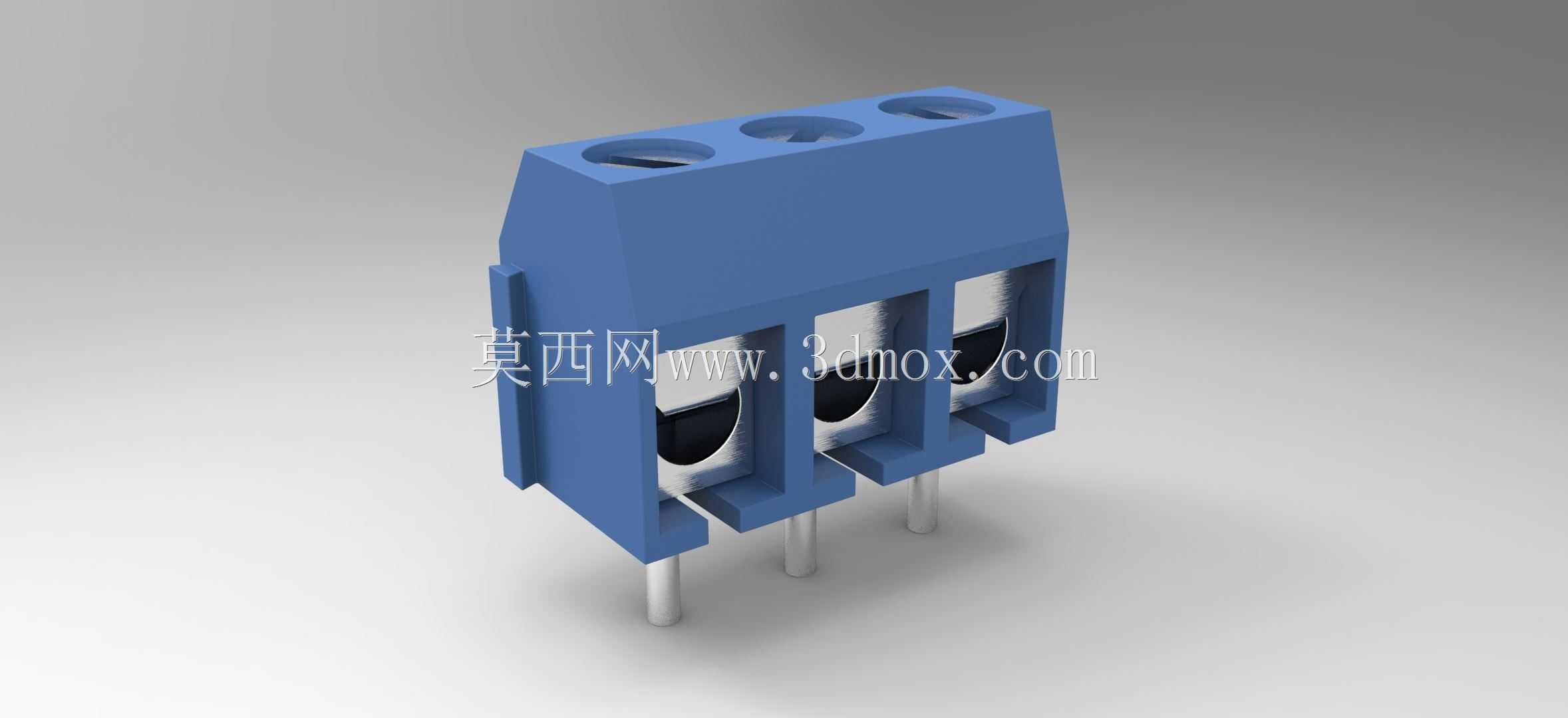

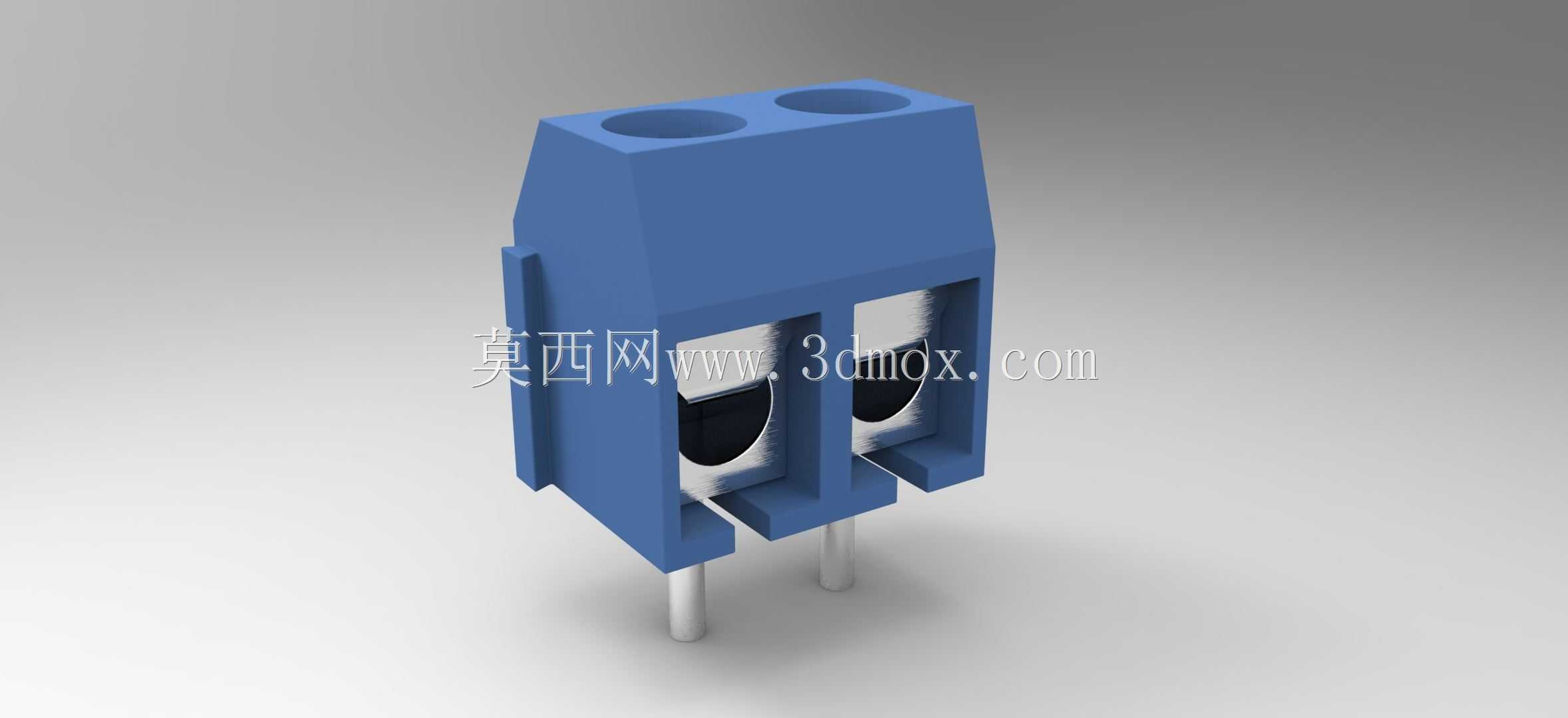

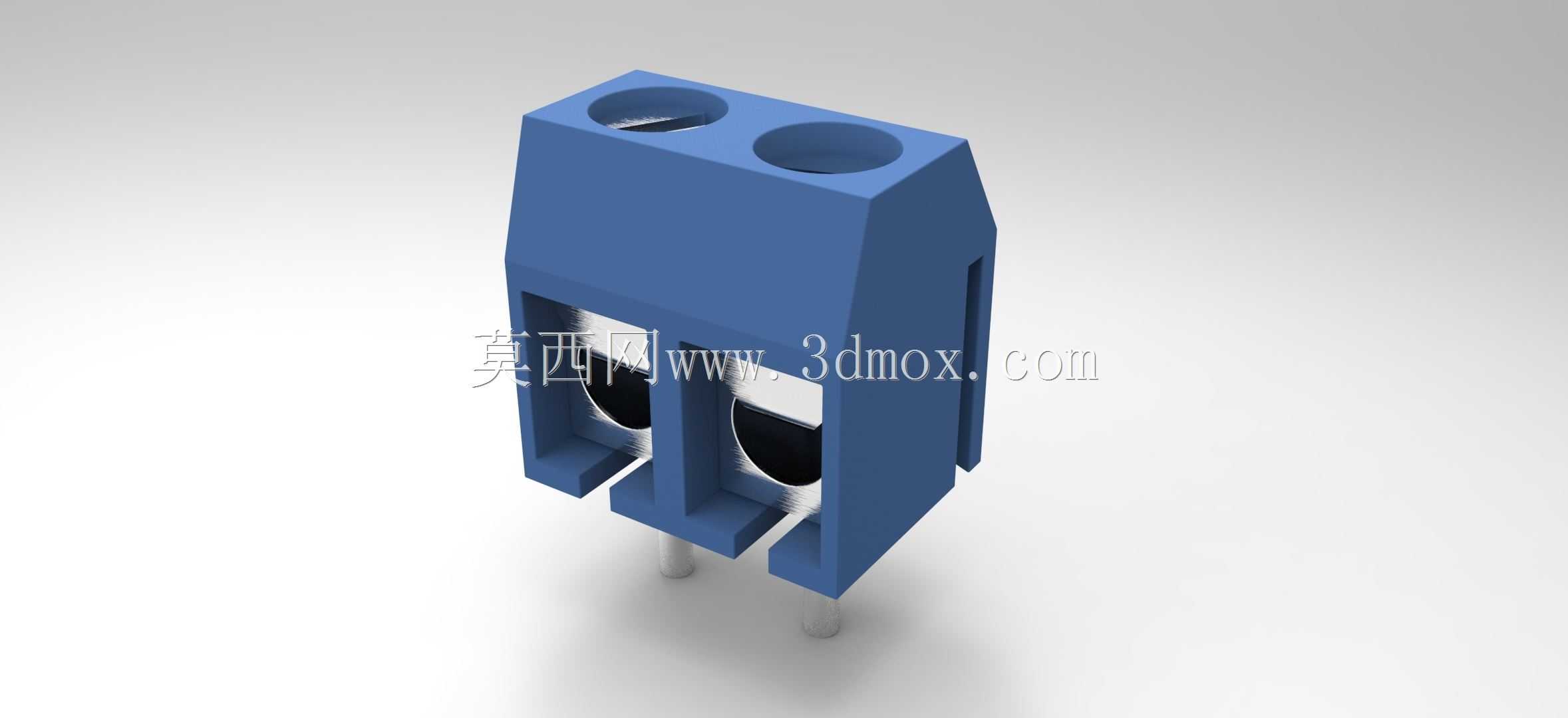

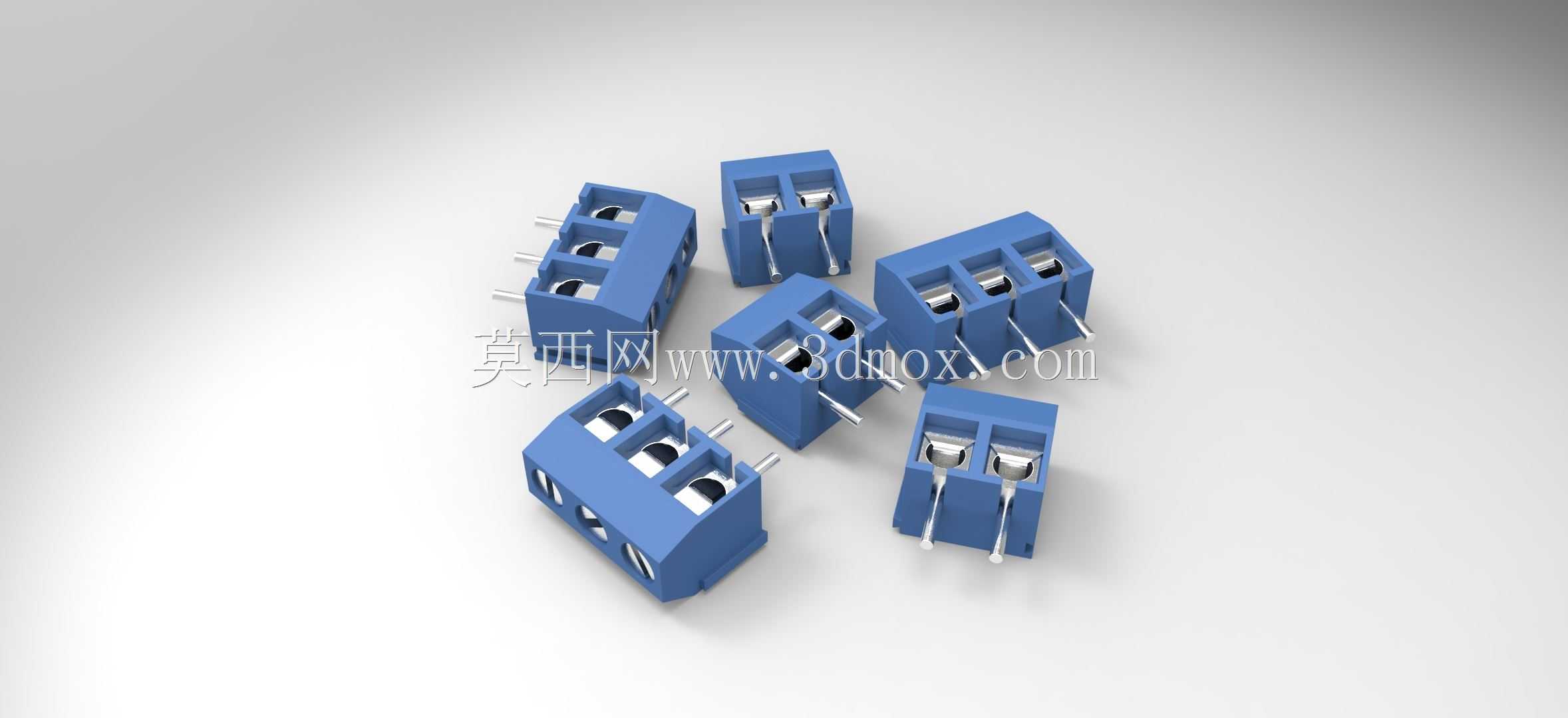

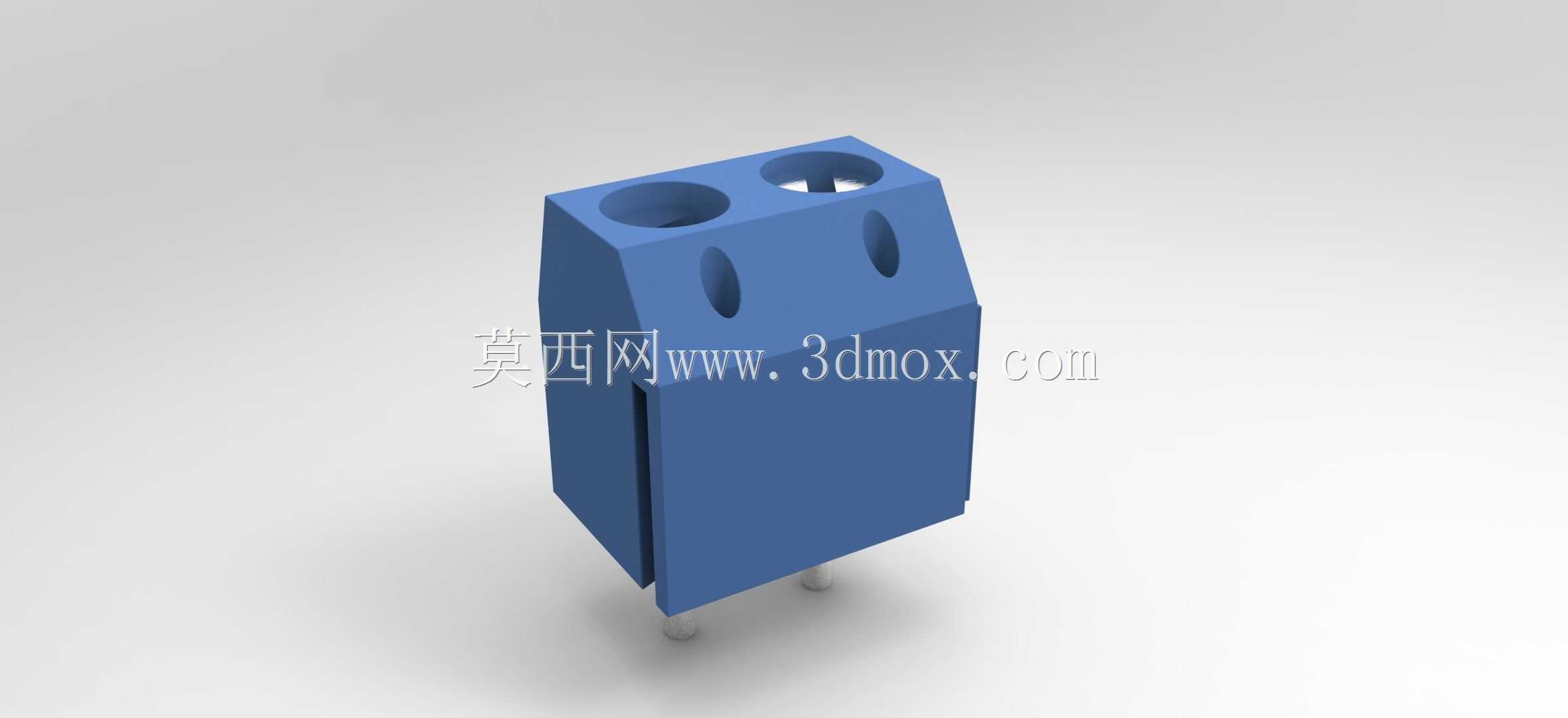

　　本次建模还原的是2pin与3pin两种规格的同系列接线端子，两种规格的引脚间距均为5mm，这个间距是行业内通用的标准间距，刚好匹配PCB板上预布的焊盘孔位，直插式引脚长度设计为2.8mm，过波峰焊时能够充分浸润焊锡，同时不会因为引脚过长导致焊后剪脚工序额外增加工时。基座的安装边界做了统一的适配设计，2pin规格的基座总宽度为10mm，3pin规格总宽度为15mm，基座高度从PCB板面到顶部螺钉的总高度为9.5mm，在做设备内部布局时，只要预留出对应宽度的安装空间，以及顶部3mm以上的螺丝刀操作空间，就能顺利完成接线作业，基座底部做了定位凸点，插装到PCB上时可以卡入板上的定位孔，过焊时不会出现偏移浮高的问题。在实际选型使用时，

　　这类5mm间距的螺钉接线端子额定载流量通常为10A，适配220V及以下的交直流回路接线，常见于开关电源的输入输出接线、小型控制器的外接信号接线、小家电内部的电源线路连接场景，它的压线螺钉可以反复松紧不少于50次而不出现滑牙或者夹片变形，适合需要频繁改接线路的调试类设备使用。建模过程中对内部夹片的弹性形变空间做了准确还原，当螺钉完全松开时，夹片的进线口会自动张开到可以轻松插入1.5平方毫米导线的尺寸，拧紧螺钉后夹片会完全包裹住导线线芯，不会出现局部压接过紧导致线芯断裂的问题，基座的侧壁厚度做了均匀1mm的设计，既保证绝缘强度满足电气间隙要求，也不会因为壁厚过大浪费安装空间，相邻两个接线位之间的绝缘隔板高度略高于导线插入位置，

　　能够避免不同回路的导线裸露部分意外接触造成短路。从三维建模的细节处理来看，模型还原了基座表面的脱模斜度，所有棱角位置都做了R0.3的圆角处理，和实际注塑生产出来的零件外观完全一致，导电夹片的冲压折弯特征、螺钉头部的十字槽特征、引脚的倒角特征都做了精细化还原，在做设备整体装配仿真时，可以直接调用这个模型进行布局干涉检查，验证安装空间是否足够，接线后导线的弯曲半径是否满足要求，也可以用来做产品说明书的接线示意渲染图，不需要再重新对零件进行逆向测绘。
