铝制拖车Haacon斧头型支撑支腿结构

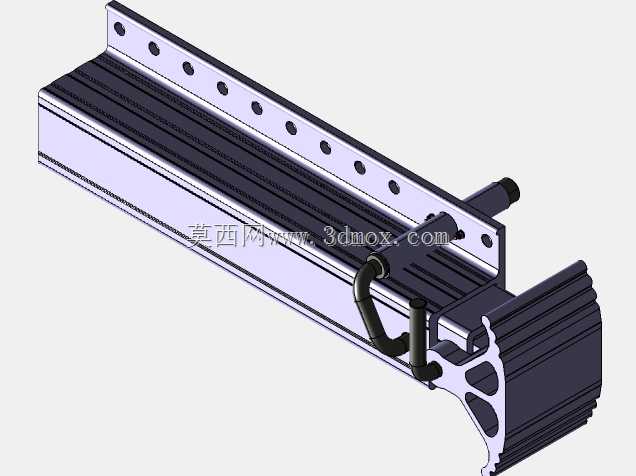

　　这款铝制拖车支腿采用Haacon斧头型结构设计，主要应用于各类拖挂式设备、农用挂车、小型旅居拖车的驻车支撑场景，在拖车与牵引车脱离后承担整车静态载荷，避免车体倾斜、侧翻，同时在装卸货物时提供额外的结构稳定性，减少悬挂系统长期受静载产生的金属疲劳。从结构设计逻辑来看，支腿主体采用铝合金挤压型材作为主承载梁，相比传统钢制支腿减重40%以上，同时保留足够的抗弯截面模量，型材截面设计为多腔加强结构，侧壁设置等距安装孔位，可根据不同拖车底盘的离地高度调整支腿的安装位置，适配150mm至420mm区间的底盘安装高度，安装孔采用标准圆孔设计，适配M12规格的高强度安装螺栓，孔位间距严格匹配通用拖车底盘的安装孔距标准，无需二次打孔即可完成适配。

　　支腿端部的斧头型连接支架采用一体铸造成型后做机加工处理，支架上设置三处镂空减重结构，在不降低结构强度的前提下进一步降低整体重量，同时镂空位置可作为操作时的手持位，方便单人完成支腿的收放操作。支腿配置的手摇式驱动机构采用内置梯形丝杠传动，传动比设置为1:18，操作力控制在150N以内，单人即可轻松完成支腿的升降调节，丝杠表面做发黑防锈处理，配合端部的防尘护套，可在户外多尘、潮湿环境下长期使用，避免丝杠锈蚀卡滞。支腿底部的支撑脚采用加宽防滑设计，接地面积达到120平方厘米，在松软泥地、砂石路面驻车时可降低接地比压，避免支腿下陷，支撑脚与支腿主体采用铰接连接，可自适应不平整地面的角度，最大自适应倾斜角度达到15度，保证支撑面完全贴合地面。

　　在安装边界上，支腿完全收回状态下的最小离地间隙为180mm，满足非铺装路面的通行要求，不会在拖车行驶过程中剐蹭地面障碍物；完全伸出状态下的最大支撑高度为580mm，可满足大部分中小型拖车的驻车支撑高度需求。支腿的侧向安装板厚度为8mm，安装面平面度公差控制在0.2mm以内，保证安装后与底盘梁面完全贴合，避免局部应力集中导致的安装板变形。油路管线的固定卡扣集成在支腿侧壁，无需额外安装固定支架，可直接将拖车的气路、电路管线沿支腿型材侧壁排布固定，优化底盘管线布局。从实际使用场景出发，这类支腿除了常规的驻车支撑功能外，还可在拖车临时维修时作为辅助支撑点，配合千斤顶使用提升维修作业的安全性，铝制材质的抗腐蚀特性也让其适合在沿海高盐雾、

　　高湿度区域使用，相比钢制支腿减少了后期除锈、补漆的维护工作量。设计过程中针对支腿的承载能力做了有限元校核，在额定3吨静态载荷下，主承载梁的最大变形量控制在1.2mm以内，应力集中位置的最大应力值远低于铝合金材料的屈服强度，保证长期使用的结构可靠性，端部的斧头型支架在承受侧向载荷时，加强筋结构可将载荷均匀分散到主承载梁上，避免支架根部出现断裂风险。
