激光设备配套同心缩径导流结构

　　在工业激光加工设备的排风系统设计中，这类同心缩径结构是衔接不同管径风道的核心过渡部件，常见于激光雕刻机、激光切割机的烟尘抽吸回路，也可适配小型除尘设备的进出风段变径需求，解决管路直径不匹配带来的风阻陡增、紊流乱序问题。从实际使用场景来看，激光加工过程中会产生大量高温烟尘与气化碎屑，若风道衔接处存在截面突变，会在变径位置形成涡流区，不仅会降低整体抽吸风量，导致烟尘无法及时排出影响加工精度，长期使用还会在涡流位置堆积碎屑，堵塞管路甚至引发火灾隐患，而同心缩径的锥面过渡结构能让气流沿锥壁平滑转向，最大限度降低局部阻力损失，保证排风系统的运行效率。

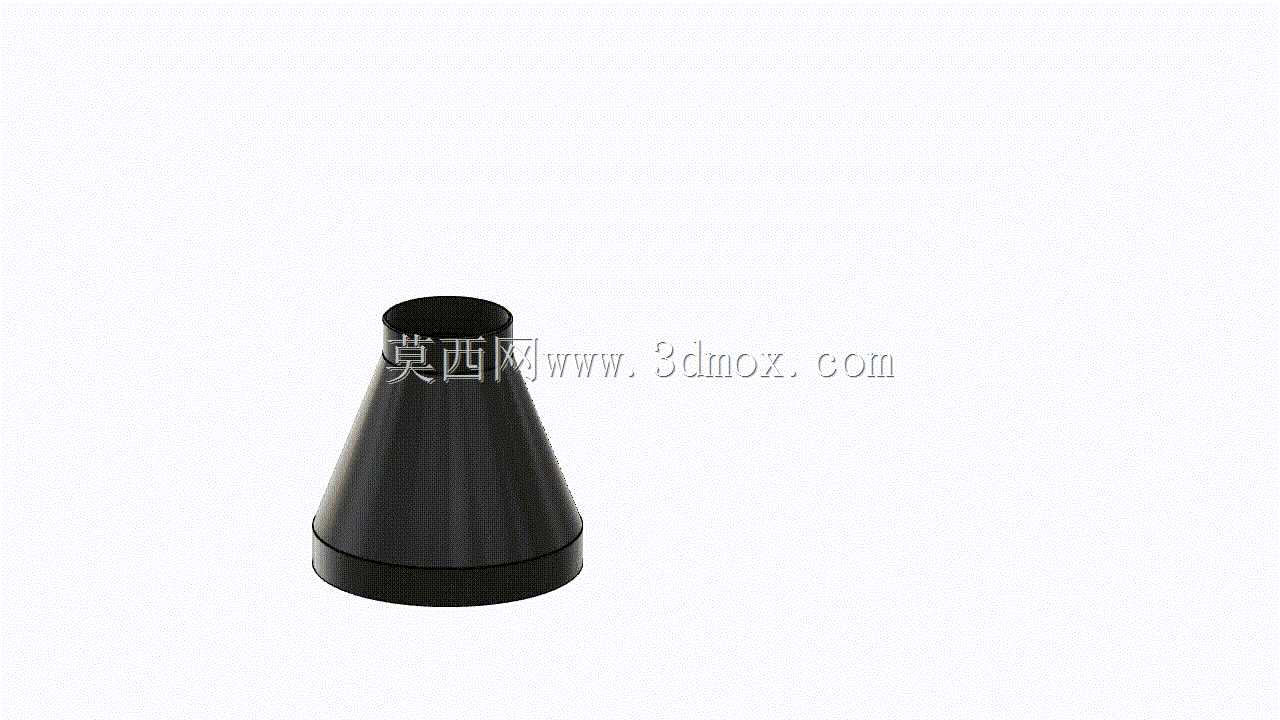

　　设计这类结构时，首先要确定两端的连接边界，大端直径200mm、小端直径100mm的尺寸设定，刚好适配市面上主流中小功率激光设备标配的200mm直径主排风软管，以及100mm直径的设备侧排风接口，安装时两端可通过卡箍直接套接，不需要额外加工转接法兰，能减少现场安装的工作量。锥段的锥角选择经过实际风阻测算，过大的锥角会让气流转向过于急促，依然会产生局部紊流，过小的锥角则会拉长缩径段的整体长度，占用过多设备内部的安装空间，当前的锥度设定在保证气流平滑过渡的前提下，将整体轴向长度控制在合理范围，不会对设备内部的其他管路、电气元件排布造成干涉。

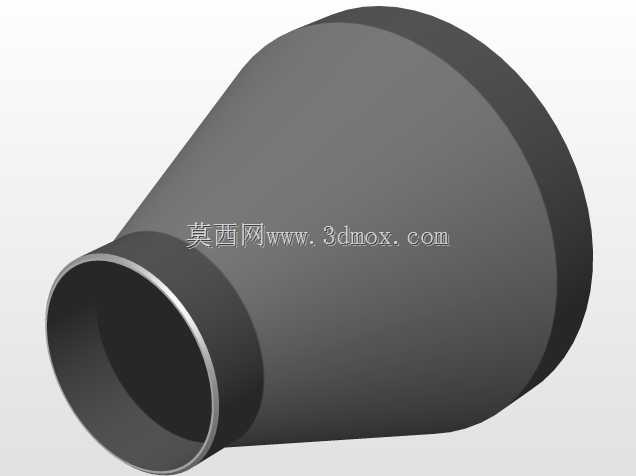

　　从结构特性来看，整体采用薄壁回转体结构，壁厚均匀，既可以采用钣金旋压工艺批量加工，也可以通过3D打印制作小批量定制件，表面光滑无凸起，不会出现积尘死角。锥面与两端直边段的衔接位置做了微小的圆角过渡，避免应力集中，在长期受气流振动、温度变化影响时，不会在衔接位置出现开裂变形的问题。两端的直边段长度经过优化，预留了足够的卡箍安装空间，套接后密封性能可靠，不会出现漏风泄压的情况，保证抽吸风压稳定。

　　在实际选型适配时，除了激光加工设备，这类同心缩径结构也可用于小型通风系统、试验台风道、物料气力输送管路的变径衔接，只要两端管径匹配200mm与100mm的规格，且介质为无强腐蚀性的气体、轻质粉状物料，都可以直接选用。建模过程中采用回转特征一次成型，保证了整体的同轴度，安装后不会出现管路偏心错位的问题，能让整个风道的对中精度更高，减少管路振动产生的噪音。不同于偏心缩径结构，同心缩径的气流沿中心轴对称分布，不会出现单侧流速过快、另一侧流速滞缓的情况，对于需要均匀气流场的排风、送风场景适配性更好，不会因为气流偏斜导致烟尘抽吸不彻底、送风不均匀的问题。
